3dmax室内设计课程视频教程：建模步骤与室内效果图制作详解

在室内设计可视化中，3ds Max 凭借强大的多边形建模能力和丰富的插件生态，成为行业主流工具。通过系统化的操作流程，设计师可以将二维平面图转化为逼真的三维空间，直观呈现设计意图。这种工作流不仅提高了沟通效率，还能在施工前预判材质与光影效果。

最终完成的现代风格客厅室内效果图，展示光影与材质细节

开始前，请确保已安装 3ds Max 及常用的渲染器插件（如 V-Ray 或 Corona）。准备一份清晰的 CAD 平面图纸作为参考，这是保证模型尺寸准确的基础。无需复杂的理论铺垫，我们直接从一个标准客厅场景入手，按顺序完成建模与渲染。

1. 导入CAD图纸与单位设置

启动 3ds Max，首先统一场景单位以避免后期比例失调。点击菜单栏的【自定义】>【单位设置】，将“显示单位比例”和“系统单位”均设置为“毫米”。

接着导入参考图。点击【文件】>【导入】，选择准备好的 CAD 文件。在导入对话框中，勾选“焊接附近顶点”以简化线条，并将导入的单位确认为毫米。导入后，选中所有线条，右键转换为【可编辑样条线】。检查线条是否闭合，未闭合的墙角会导致后续挤出失败，可使用【附加】命令将分散的线段合并为一个对象。

2. 墙体与地面基础建模

选中合并后的 CAD 线条，进入修改面板。添加【挤出】修改器，数量设置为 2800mm（常规层高），此时二维线条瞬间变为三维墙体。

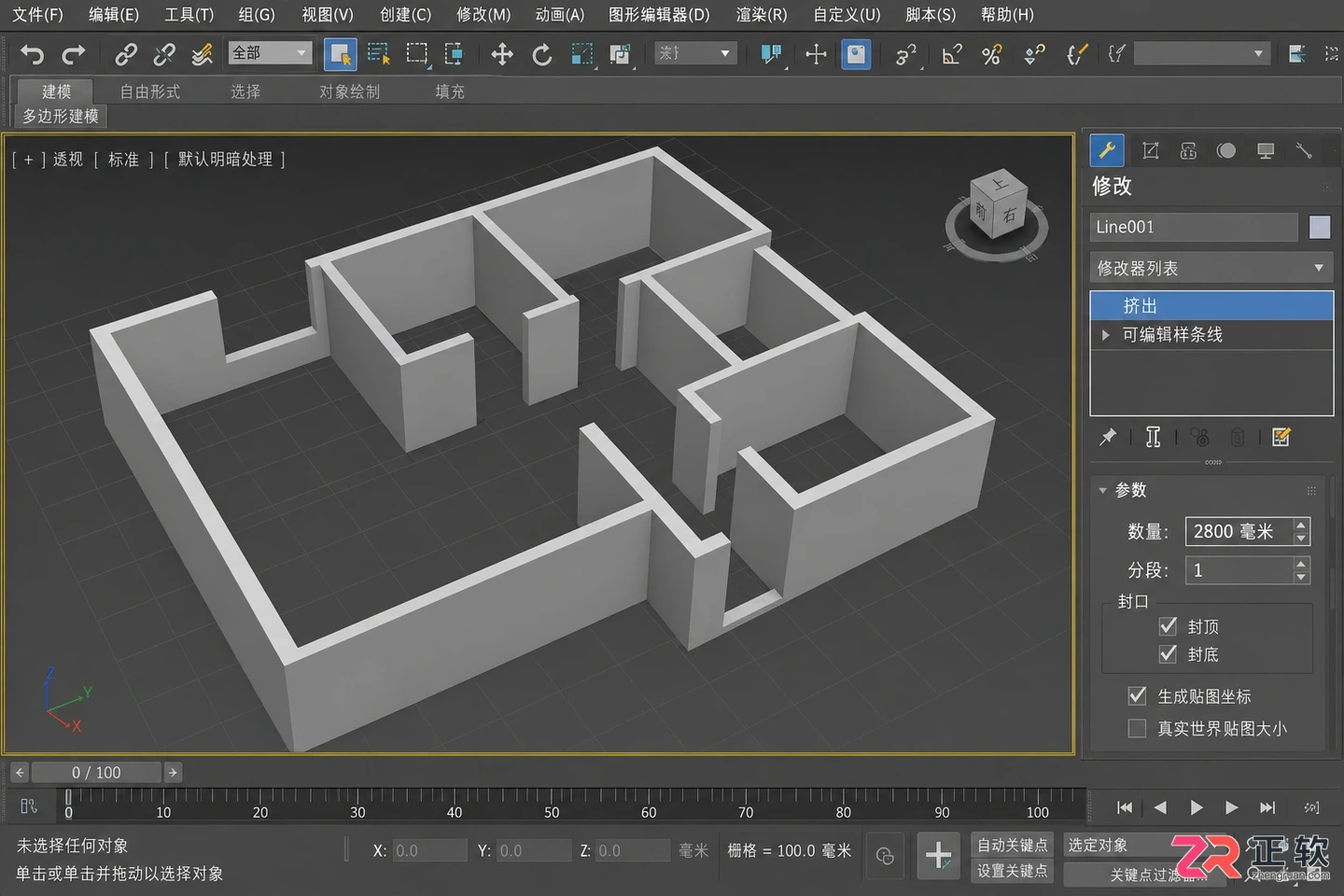

在修改面板中使用挤出修改器将二维线条转化为三维墙体

为了区分内外墙面，建议复制一份墙体，向内缩放或使用【壳】修改器增加厚度。对于地面，创建一个【平面】对象，覆盖整个房间底部，长度和宽度分段数设为 1 即可，后续可通过材质调整地板纹理。将墙体和地面分别命名为“Wall”和“Floor”，便于后续管理。

3. 门窗开洞与细节处理

在墙体上开门窗洞有两种常用方法。一种是布尔运算：创建与门洞尺寸一致的长方体，放置在墙体对应位置，选中墙体后使用【ProBoolean】减去长方体。另一种更高效的方法是使用【编辑多边形】：将墙体转换为可编辑多边形，选中需要开窗的面，使用【插入】和【挤出】命令手动切割出洞口边缘，这种方法产生的布线更整洁，利于后续平滑处理。

对于窗户模型，可以直接使用内置的【AEC扩展】>【窗户】工具，快速生成带框玻璃结构，调整参数匹配洞口尺寸后，将其对齐到刚才创建的洞口中。

4. 家具布置与模型整合

室内效果的氛围很大程度上取决于家具陈设。对于非定制家具，不建议从零建模，而是调用外部模型库。点击【文件】>【合并】，选择下载好的 .max 格式沙发、茶几、灯具等模型。

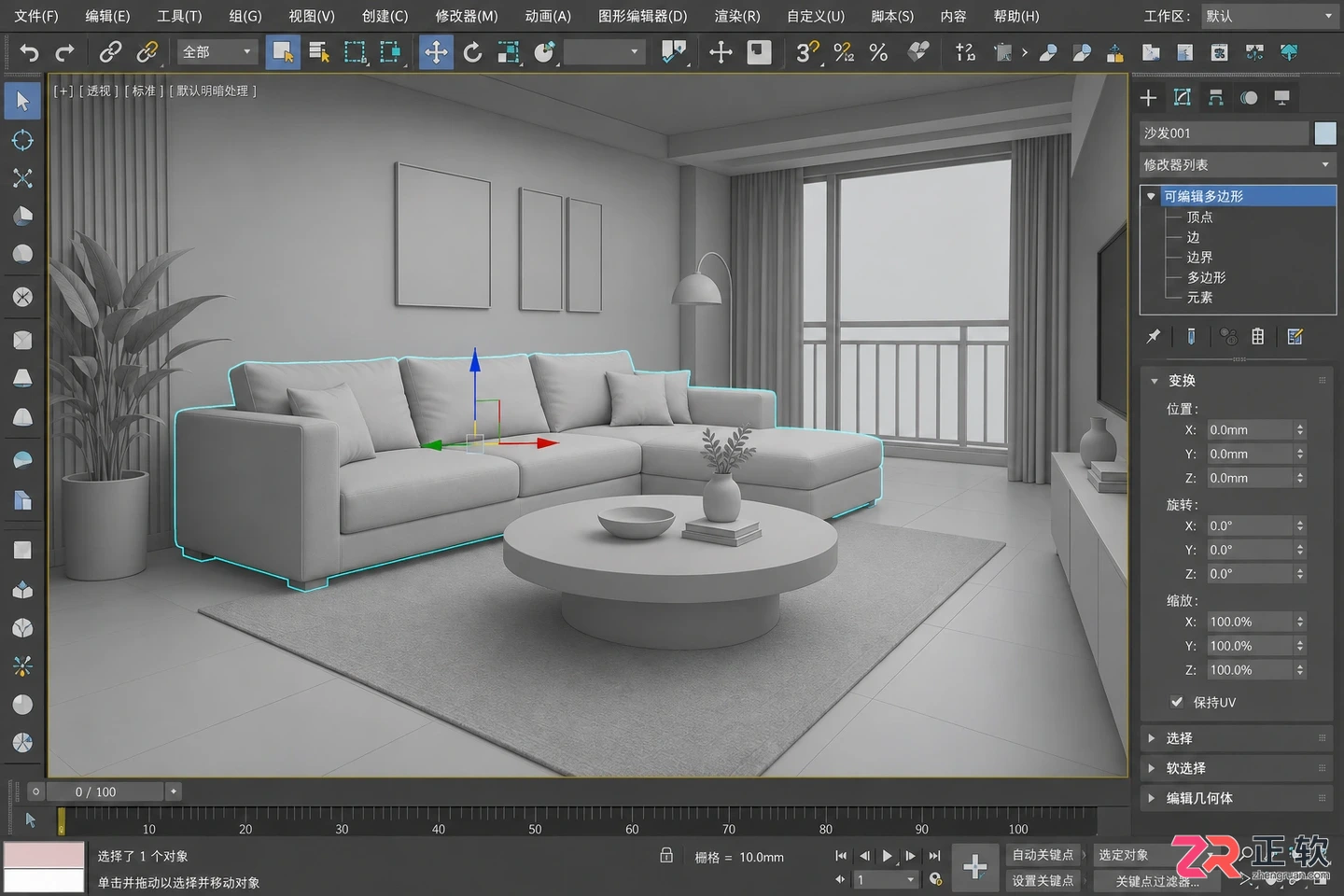

通过合并功能导入沙发和茶几模型并布置在场景中

合并时注意勾选“重命名重复项”以防名称冲突。将家具移动到房间内合适位置，使用【旋转】和【缩放】工具调整朝向和大小。保持场景整洁，将同类物体打组（Ctrl+G），例如将所有灯具归为“Lighting_Group”，方便整体移动或隐藏。

5. 材质赋予与贴图调整

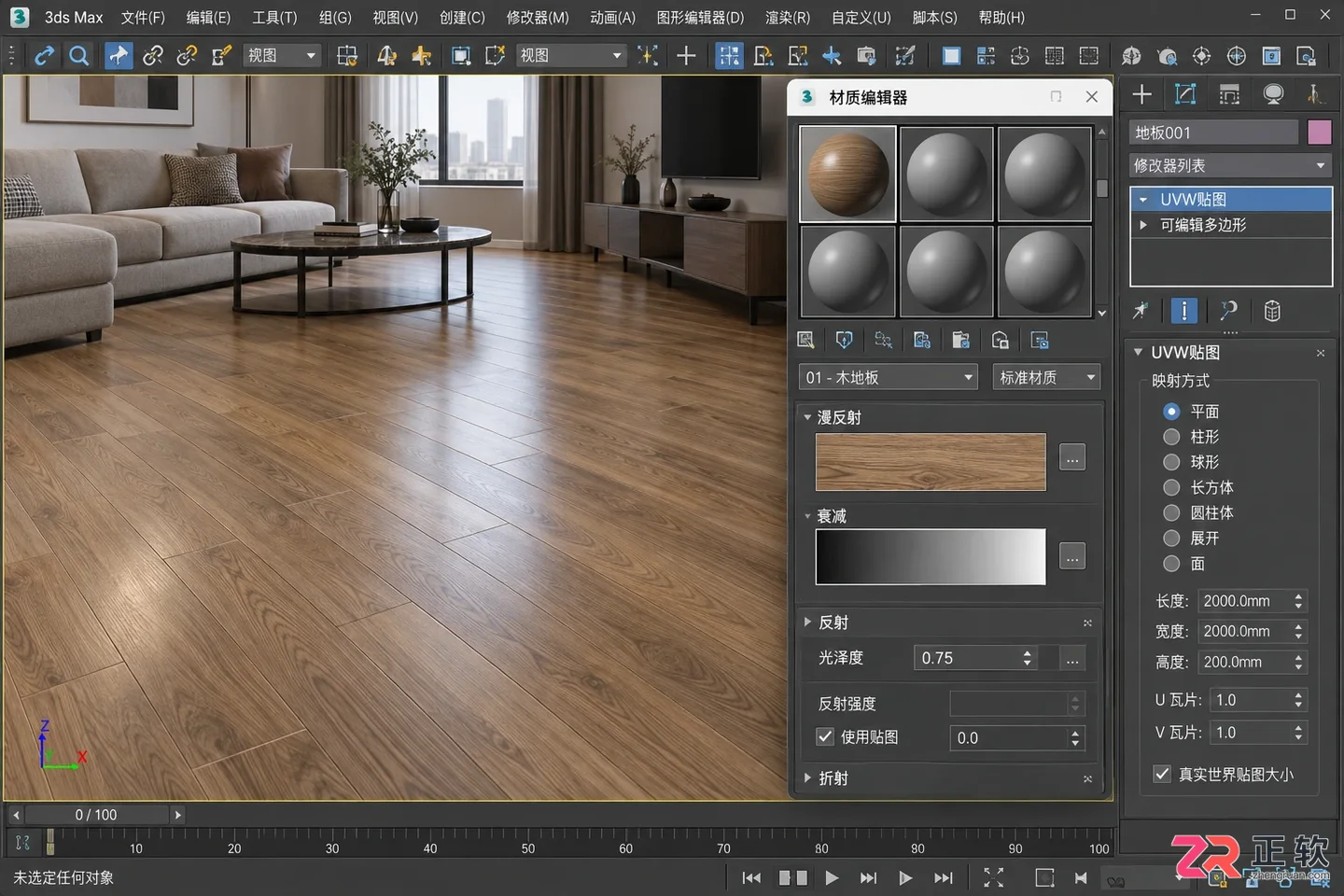

空白模型缺乏真实感，需赋予材质。打开【材质编辑器】（快捷键 M），选择一个空白材质球。以木地板为例，将漫反射通道加载木纹贴图，反射通道添加【衰减】贴图以模拟菲涅尔反射效果，光泽度设为 0.75 左右。

将材质拖拽赋予给地面对象。若贴图比例不对，选中地面，添加【UVW贴图】修改器，选择“长方体”或“平面”映射方式，调整长宽数值直到纹理比例自然。墙面通常使用乳胶漆材质，只需调整漫反射颜色为浅灰或米白，反射光泽度稍低即可。

5. 材质赋予与贴图调整

6. 灯光布局与渲染设置

灯光是效果图的灵魂。采用“主光+辅光+补光”的策略。首先在窗外创建一个【VRaySun】或【HDRI】环境光，模拟自然日光入室。调整太阳角度，使光线斜射入室内，形成明暗对比。

室内人工光源方面，在天花板灯槽处放置【VRayLight】面光，模拟灯带效果；在吊灯位置使用球状光源。注意控制灯光倍增器，避免过曝。打开【渲染设置】（F10），选择 V-Ray 渲染器，图像采样器设为“自适应”，开启全局光照（GI），首次引擎选“发光贴图”，二次引擎选“灯光缓存”。

7. 最终渲染与效果验证

点击渲染按钮，观察初步结果。检查是否有漏光、黑斑或材质拉伸。若发现角落过暗，可适当增加辅助光的强度或调整 GI 细分值。确认无误后，提高图像分辨率至 1920x1080 或更高，增加灯光缓存细分至 1000-1500，进行最终出图。

经过最终渲染输出的高清室内效果图，细节丰富

渲染完成后，保存为 .png 或 .tif 格式以保留透明通道或高位深色彩。此时，你已获得一张基于准确建模和合理布光的室内效果图。整个过程中，模型的可编辑性得以保留，若需更换沙发款式或调整墙面颜色，只需替换相应模型或修改材质参数，无需重新建模，这正是参数化工作流的优势所在。
