3dmax产品建模视频教程：建模思路与制作步骤
学习如何使用3ds Max进行工业产品建模。本文以蓝牙音箱为例，详细讲解从二维轮廓绘制、三维形体构建到表面细节优化的全过程，重点解析涡轮平滑前的布线规范与倒角技巧。
在工业产品可视化中，模型表面的光影流动直接决定了渲染的真实感。许多初学者容易陷入“堆砌细节”的误区，导致模型面数爆炸且布线混乱。本教程将通过制作一款简约圆柱形蓝牙音箱，演示如何通过规范的拓扑结构，用较少的面数实现光滑圆润的曲面效果。这种“低模高显”的思路是掌握3ds Max硬表面建模的关键。

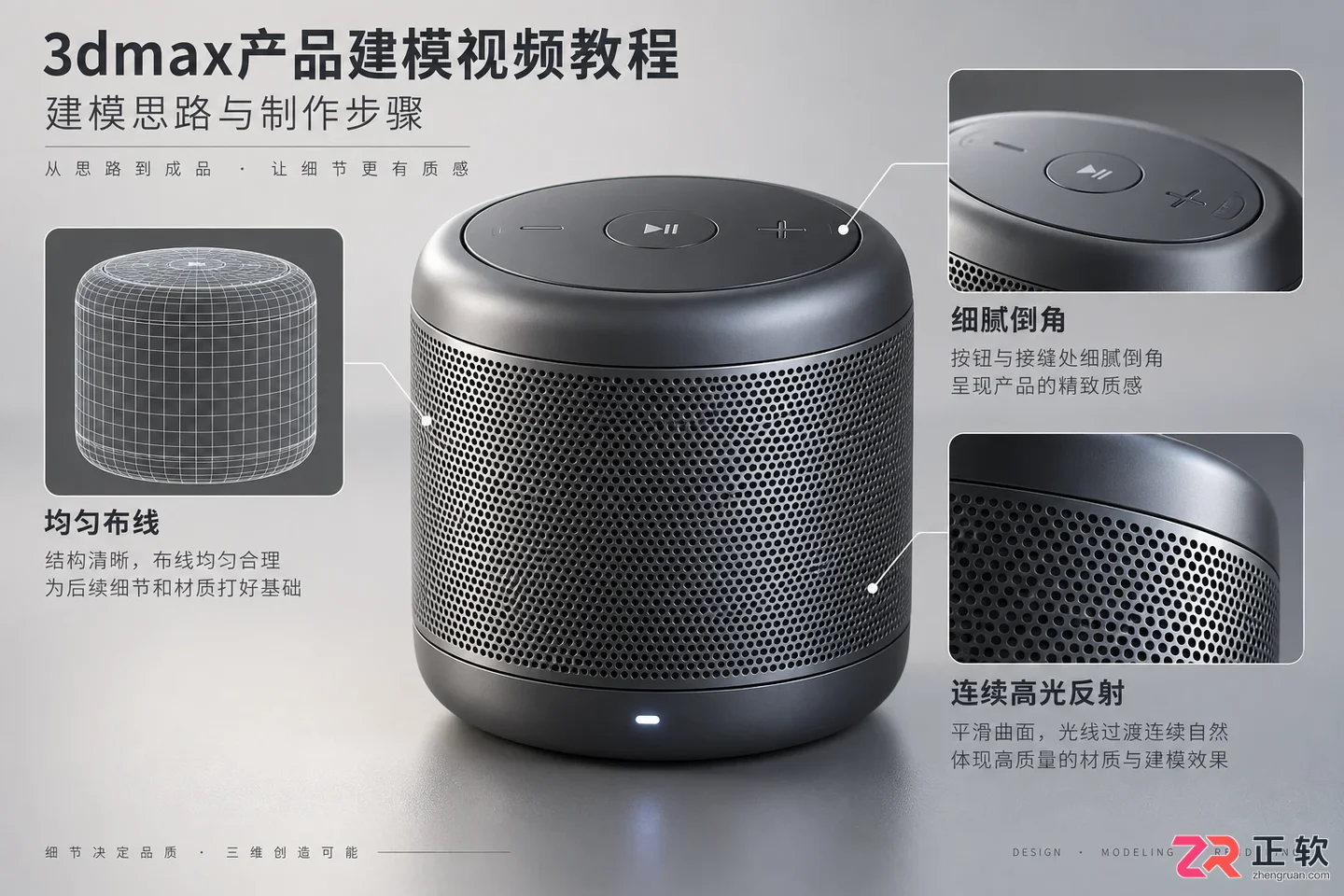

完成品展示：具有细腻倒角和均匀布线的蓝牙音箱模型
开始前，请确保单位设置正确。点击【自定义】>【单位设置】，将系统单位和显示单位均设置为“毫米”，这能避免后续导入CAD图纸或进行3D打印时出现比例错误。
1. 绘制基础轮廓
产品建模通常从侧视图或顶视图的二维轮廓开始。按F4开启边面显示，在前视图中使用【创建】>【图形】>【线】工具，勾勒出音箱的一半截面轮廓。注意只需画出一半，后续通过车削或对称修改器生成完整模型。
绘制时，顶点类型建议选择“角点”或“平滑”，保持线条简洁。对于音箱底部的防滑垫凹槽和顶部的按键区域，此时只需画出大致的转折位置，无需精确尺寸，后续可通过【编辑样条线】调整顶点位置。

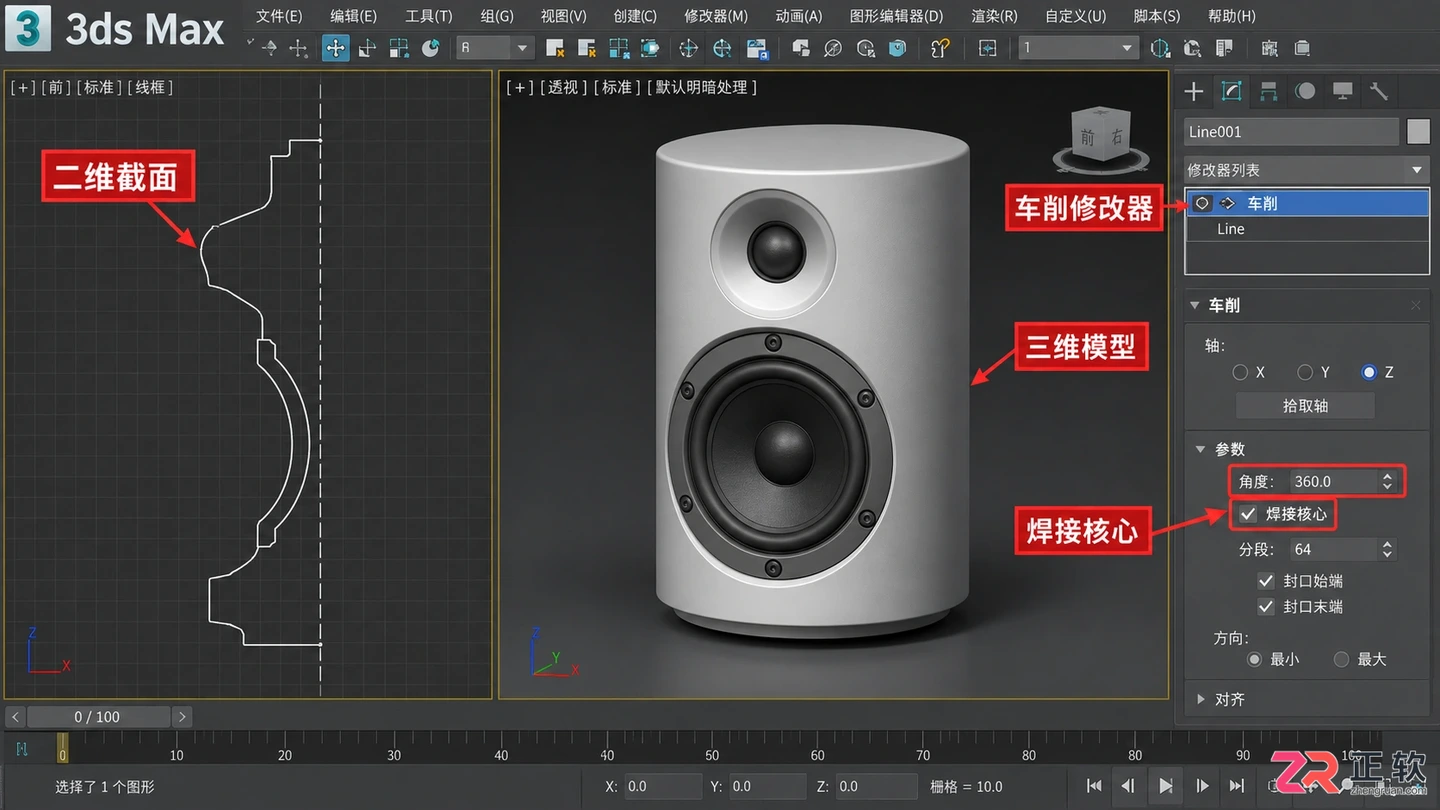

使用车削修改器将二维截面转换为三维圆柱体
选中样条线，进入【修改】面板，添加【车削】修改器。勾选“焊接核心”，将度数设为360度。此时，二维线条瞬间变为三维圆柱体。如果模型中心出现黑斑或扭曲，检查样条线是否闭合，或尝试调整车削轴的对齐方式（最小、中心或最大）。
2. 转换为可编辑多边形

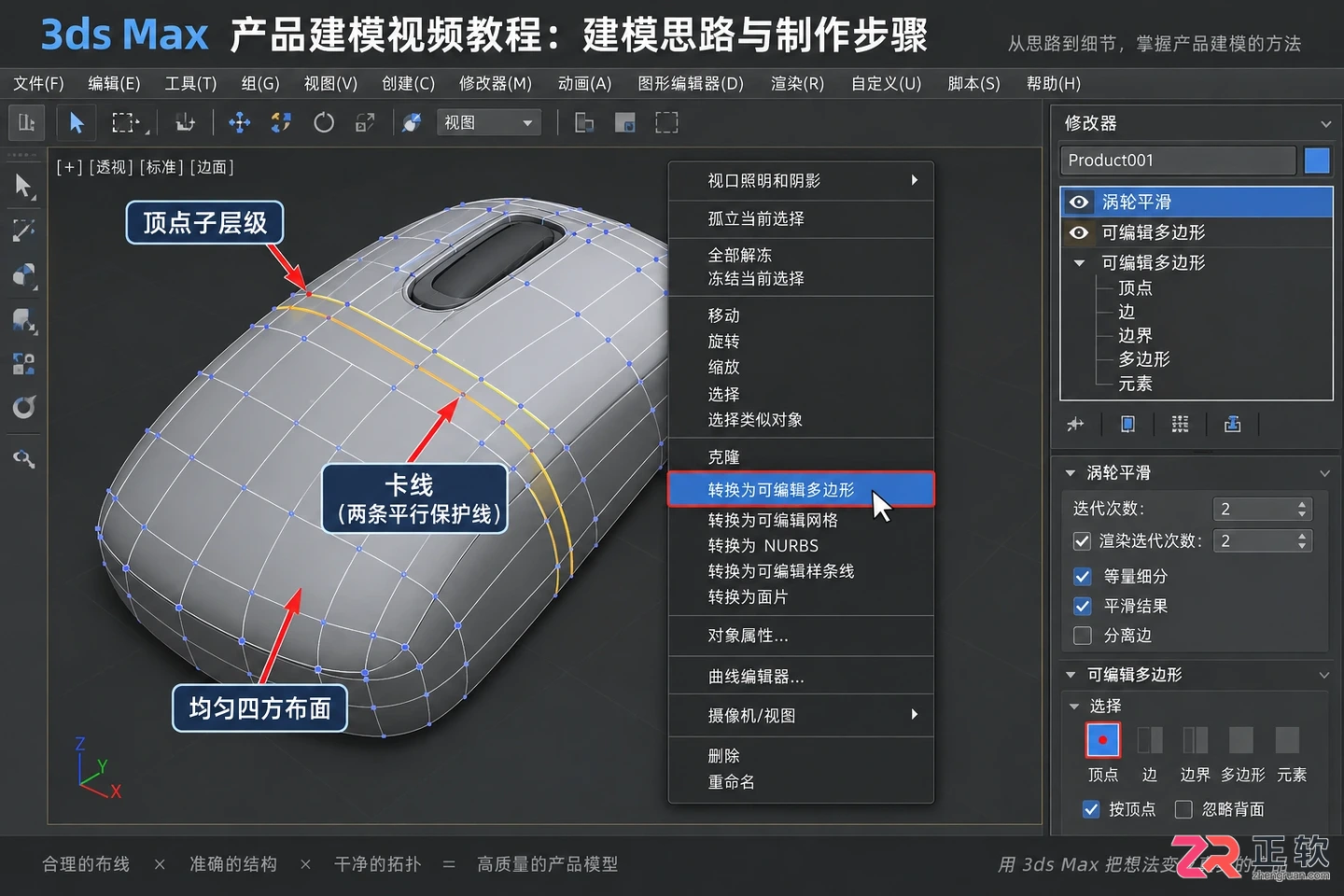

右键点击模型，选择“转换为可编辑多边形”。这是精细化控制的起点。为了便于观察曲面质量，建议添加【涡轮平滑】修改器，并将迭代次数设为2。此时模型会变得非常圆润，但我们需要回到基础层级去控制形状。
在修改器堆栈中，点击“可编辑多边形”前的加号，激活“顶点”子层级。你会发现，随着涡轮平滑的加入，原有的顶点分布决定了曲面的张力。工业建模的核心原则是：所有90度的硬边都需要至少两条平行的保护线（卡线）来维持棱角，而圆滑过渡区则需要均匀的四方布面。
2. 转换为可编辑多边形
3. 切割与卡线处理
为了表现音箱金属网罩与塑料外壳的接缝，我们需要在圆柱侧面增加环形边。切换到“边”子层级，使用【连接】命令，在接缝位置附近生成两条紧密的平行边。这两条边之间的距离越近，倒角后的边缘就越锐利；距离越宽，过渡越柔和。
接着处理顶部按键区域。使用【切割】工具或【快速切片】，在顶面规划出按键的矩形范围。选中内部的面，使用【插入】命令向内收缩一定距离，模拟按键的下沉感。注意，插入后的新边必须与周围的主布线保持平行，避免产生三角形或多边形面，否则在涡轮平滑下会出现表面凹陷或凸起瑕疵。
4. 倒角与细节优化
选中所有需要倒角的硬边，如音箱底部边缘、按键边缘。点击【编辑边】卷展栏下的【切角】按钮。设置适当的分段数（通常为2-3段）和数量。切角操作会自动在硬边两侧生成平滑过渡的面，配合涡轮平滑修改器，即可呈现出真实的注塑或金属加工质感。
对于音箱背部的接口孔洞，不要直接删除面。建议使用【桥】或【封口】配合【插入】来构建孔洞的深度。先插入面形成孔壁，再删除底面，最后对孔口边缘进行切角处理。这样能保证孔洞内部也有合理的厚度，避免渲染时出现穿帮。

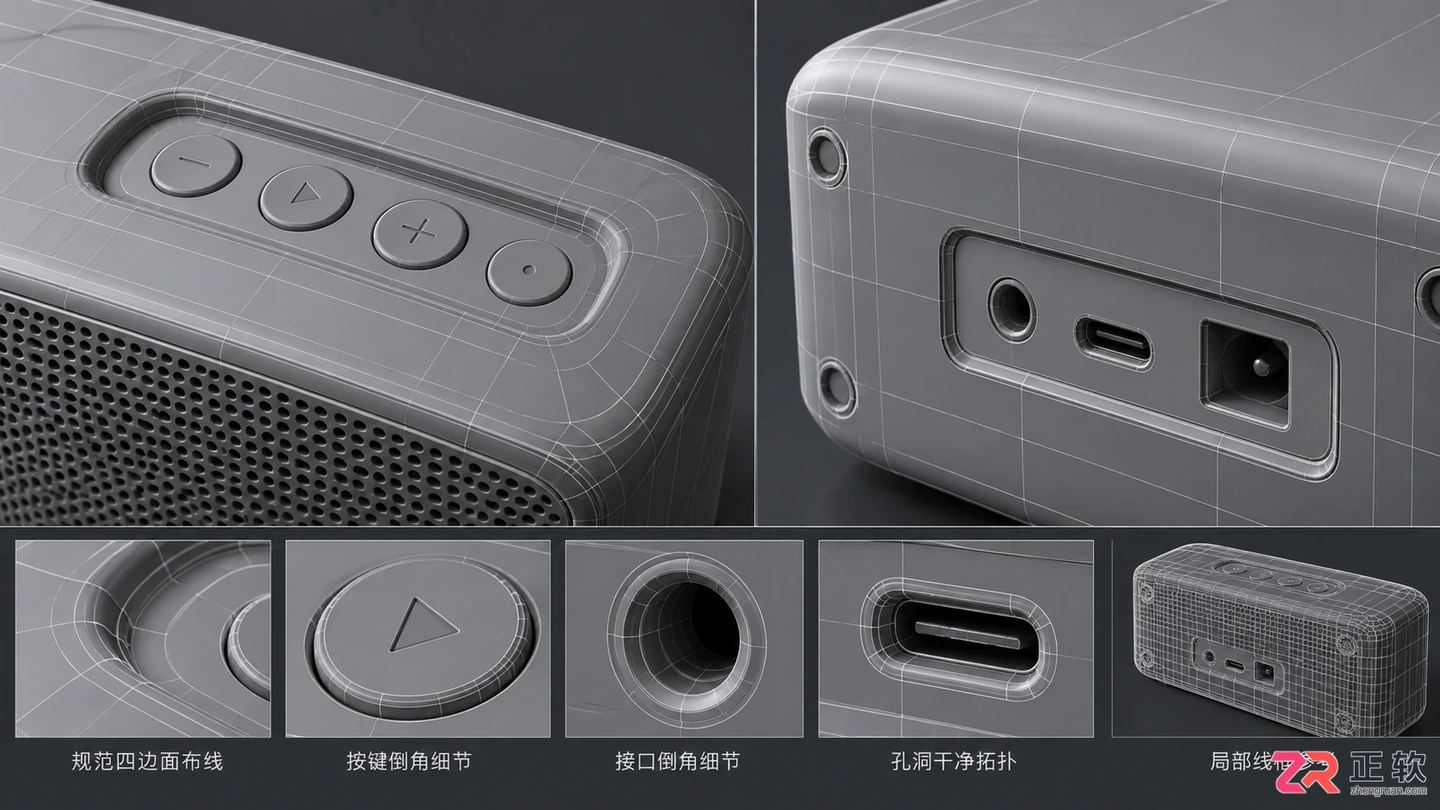

按键下沉结构与接口孔洞的规范化布线
5. 验证与输出
完成建模后，隐藏涡轮平滑修改器，检查基础网格的布线是否均匀、有无五边面或三角形面混杂在主要曲面上。虽然现代渲染器对三角面容忍度提高，但在高光反射强烈的产品表面，规范的四方布面仍能提供更可控的光影效果。
最后，赋予一个简单的标准材质，开启视口真实感模式，旋转观察模型在不同角度下的反光连续性。如果表面出现不规则的波纹，说明局部布线过密或过疏，需返回调整顶点位置。确认无误后，可将文件保存为.max格式保留修改器堆栈，或导出为.obj/.fbx用于后续渲染。

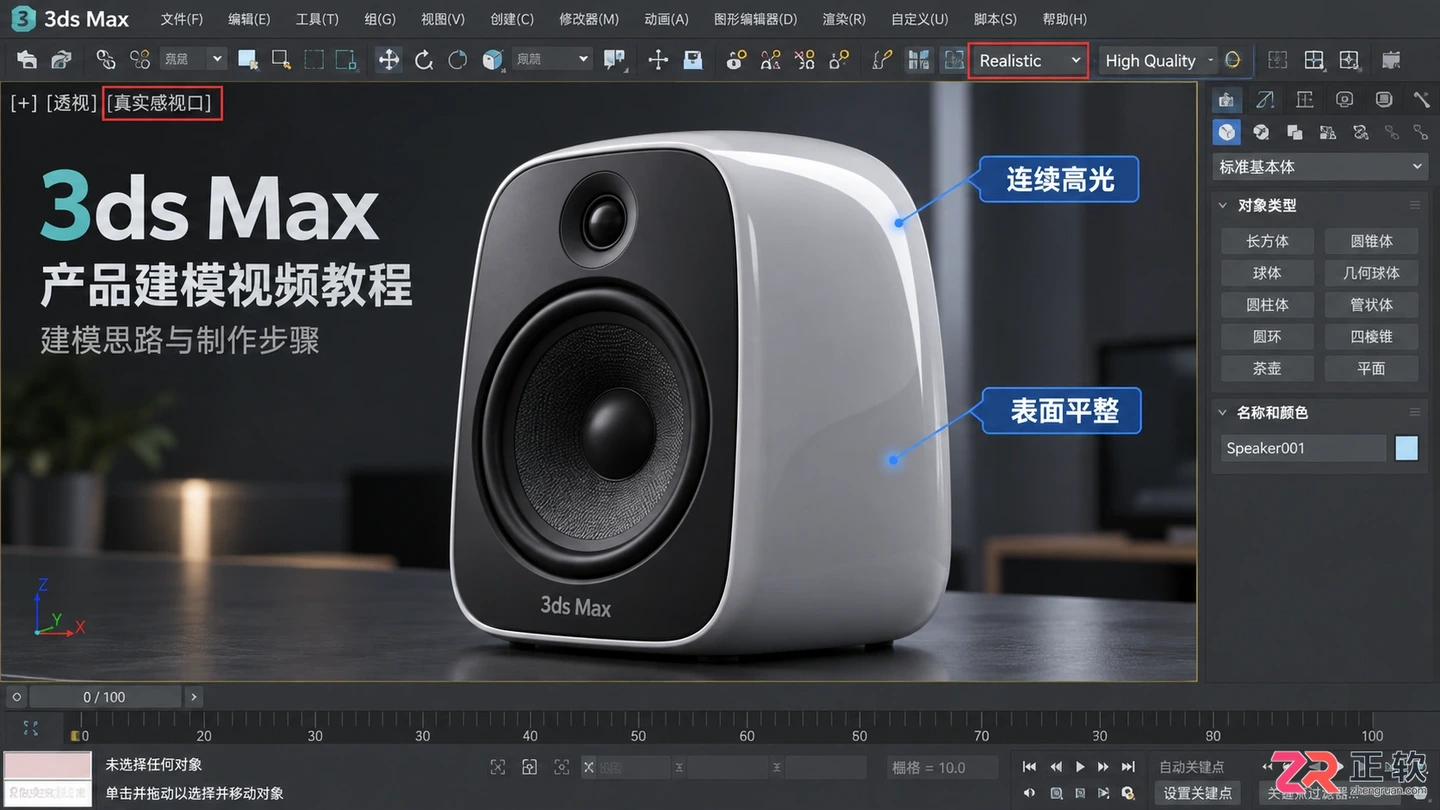

通过视口高光连续性检查表面平整度
