3ds Max Slate材质编辑器教程：凹凸、反射与置换贴图的节点连接

在3ds Max中，Slate材质编辑器（节点式编辑器）为复杂的材质构建提供了直观的可视化工作流。通过将纹理贴图节点与主材质节点的特定通道相连，我们可以赋予模型丰富的表面细节和物理质感。本文将深入讲解如何在Slate编辑器中正确连接凹凸贴图、反射贴图与置换贴图，确保材质在渲染时呈现出正确的视觉效果。

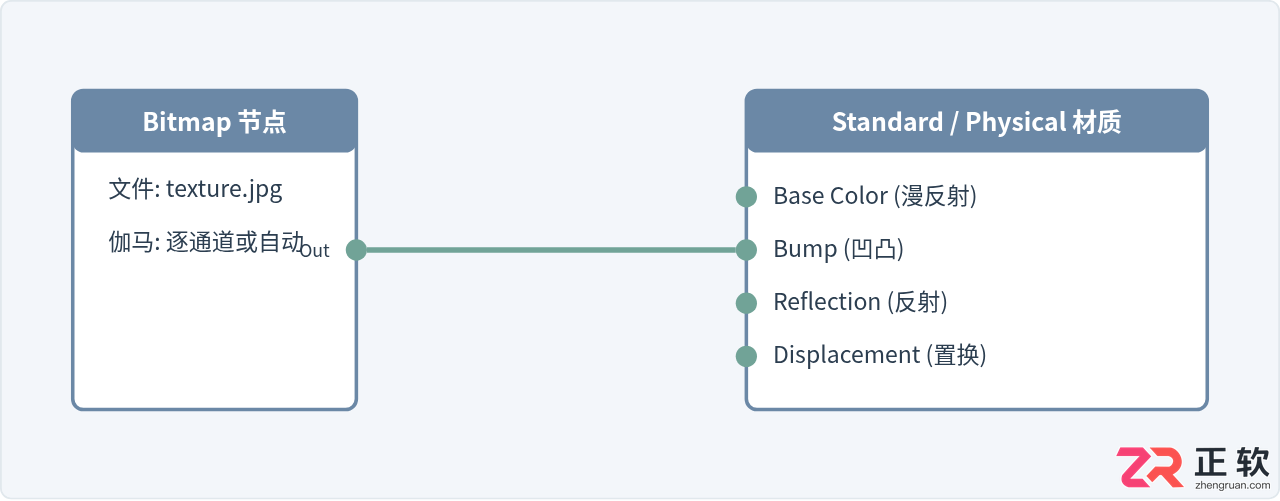

图1：Slate材质编辑器中贴图节点与主材质通道的基本连接关系

一、 Slate材质编辑器核心准备与节点拖拽

打开Slate材质编辑器（快捷键 M）后，界面由左侧的材质/贴图浏览器和右侧的活动视口组成。制作材质的第一步是将所需的节点从浏览器拖入中央视口中。

在浏览器中找到所需的材质类型（如物理材质 Physical Material 或标准材质），将其拖入视口。随后，通过“Maps”分类找到“General”下的“Bitmap”（位图），拖入三个独立的位图节点，分别用于控制凹凸、反射和置换。保持节点布局清晰，将位图节点放置在主材质节点的左侧，有助于后续连线时理清逻辑关系，避免因交叉连线导致视口混乱。

二、 凹凸贴图（Bump Map）的节点连接与调节

凹凸贴图通过模拟表面的微小高低起伏来增加材质的真实感，而不改变模型的几何结构。它的连接路径相对直接，但需要注意中间过渡节点的使用。

从控制凹凸的Bitmap节点的输出端（右侧圆点）拖出连线，连接到主材质节点的 **Bump** 输入端。如果使用的是复杂的法线贴图（Normal Map），则不能直接连接，必须在两节点之间右键插入一个 **Normal Bump（法线凹凸）** 转换节点：将位图输出连接到Normal Bump的Normal输入端，再将Normal Bump的输出连接到主材质的Bump通道。连接完成后，双击凹凸贴图节点，在参数面板中将“Multiplier（强度）”调整到合适数值，通常在 0.02 到 0.1 之间，避免凹凸效果过于夸张。

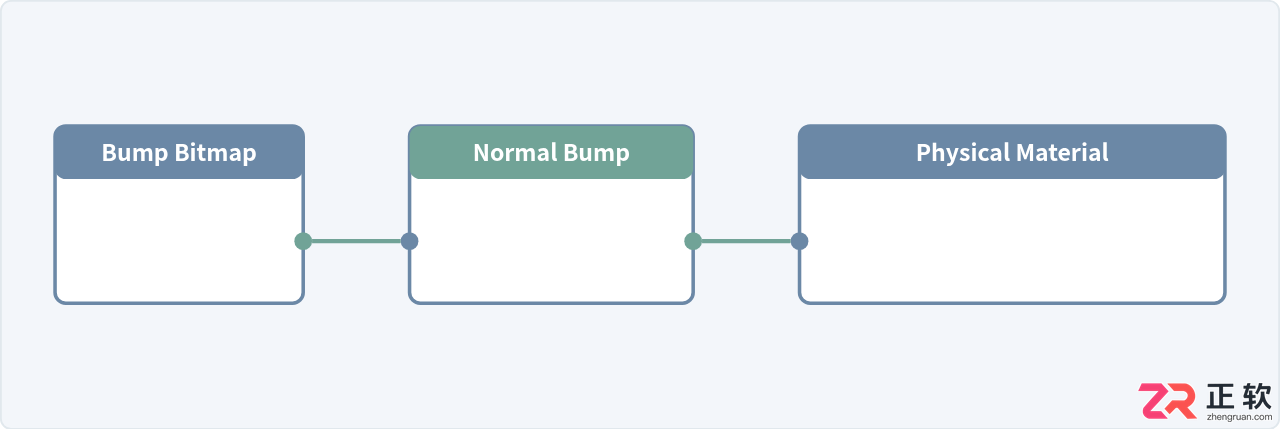

图2：法线凹凸贴图的中间转换节点连接结构

三、 反射贴图（Reflection Map）的节点连接与控制

反射贴图决定了物体表面各个区域对环境光线的反射强弱与粗糙度。黑白灰图片常被用作反射强度或粗糙度（Roughness/Glossiness）的控制掩码。

将反射贴图节点的输出端连接到主材质的 **Reflection Color（反射颜色）** 或 **Metalness（金属度）** 输入端。如果材质表现的是非金属（如涂漆或塑料），通常将黑白贴图连接至 **Roughness（粗糙度）** 通道，以实现局部哑光或高光效果。在连接前，需确保该位图的 Gamma 值被设置为 1.0（通过双击位图节点在 Bitmap Parameters 中检查），因为反射和粗糙度贴图属于数据类贴图，不需要参与视觉色彩矫正。

四、 置换贴图（Displacement Map）的节点连接与应用原则

置换贴图会实际改变模型的网格结构，通过高度信息在渲染时生成真正的几何凹凸。它对模型面数有较高要求，连接位置也独立于常规材质通道。

在Slate编辑器中，置换贴图的输出端需要连接到主材质节点右侧下方的 **Displacement（置换）** 输入槽。然而，仅完成节点连接并不足以在视口中看到效果，还需要为物体赋予 **Displace（置换）** 修改器，或者在渲染器设置（如V-Ray或Arnold的渲染属性）中开启置换细分功能。置换贴图的强度主要由修改器中的 Amount 参数或位图节点中的 RGB Level 决定，初次调整时应从极小数值（如 1mm 或 0.5 像素单位）开始测试，防止模型网格过度撕裂。

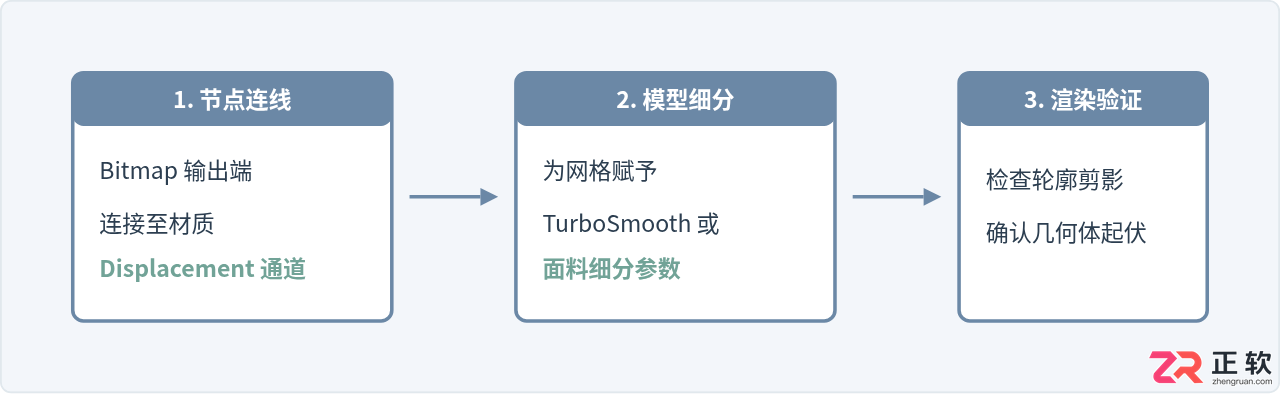

图3：置换贴图从节点连接到最终渲染验证的完整实施流程

五、 多贴图协同连接与节点网络管理

在实际项目中，一个材质往往同时包含凹凸、反射和置换。此时在Slate编辑器中会产生多条并行的连接线。为了保持材质编辑器的可读性，建议采用以下管理习惯：

统一UV坐标：如果所有贴图使用相同的平铺比例，可以从一个 **Coords（UVW生成器）** 节点拉出多条连线，分别接入各个 Bitmap 节点的 Map 槽中，实现全局缩放控制。

对齐与折叠：利用编辑器的对齐工具将同类节点排成一列，暂时不调整的节点可以双击其标题栏进行折叠，减少视觉干扰。

通道检查：渲染前通过材质球预览或交互式渲染（IPR）逐个断开与连接测试，确保凹凸方向正确、反射高光自然、置换边缘没有产生过度破损。

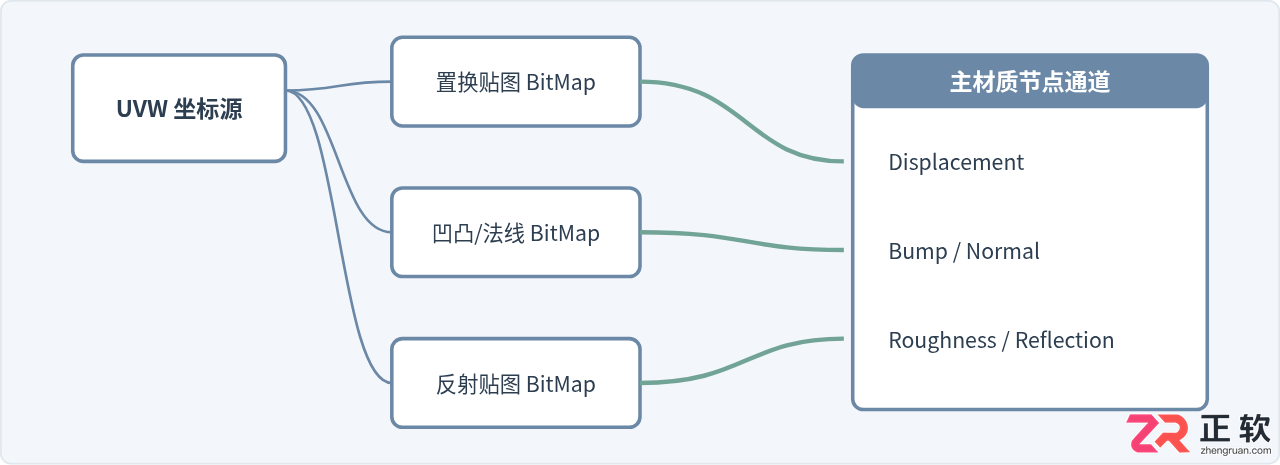

图4：多通道材质节点连接架构与数据流向总结
