3dmax室内设计教程：室内建模步骤与效果图制作方法

在室内设计工作流中，3ds Max 凭借强大的多边形建模能力和广泛的插件支持，成为制作高保真效果图的主流工具。本教程将带你完成一个标准客厅场景的制作，从基础的墙体构建到最终的渲染出图。这种方法的优势在于结构清晰，修改方便，且能真实还原设计方案的材质与光影关系。

最终渲染完成的室内客厅效果图，展示光影与材质细节

开始前，请确保已安装 3ds Max（建议 2018 及以上版本）以及 V-Ray 渲染器。我们需要一张简单的 CAD 平面图纸作为参考，或者直接使用矩形工具模拟房间尺寸。本次示例房间尺寸为 5000mm x 4000mm，层高 2800mm。

1. 导入底图与建立墙体

启动 3ds Max，在顶视图（Top View）中操作。点击【创建】面板 > 【图形】 > 【线】，沿着 CAD 底图的墙体中心线或内边线绘制封闭的样条线。如果未使用 CAD 底图，直接创建一个长 5000mm、宽 4000mm 的矩形。

选中绘制好的样条线，进入【修改】面板，添加【挤出】修改器。将数量设置为 2800mm，此时二维线条变为三维墙体。为了便于后续开窗洞，建议将墙体转换为【可编辑多边形】。右键点击墙体，选择【转换为】 > 【转换为可编辑多边形】。

2. 切割门窗洞口

在【可编辑多边形】层级下，选择【边】子层级。使用【连接】工具在需要开门和窗的位置添加垂直边线。接着切换到【多边形】子层级，选中门洞和窗洞区域的面。

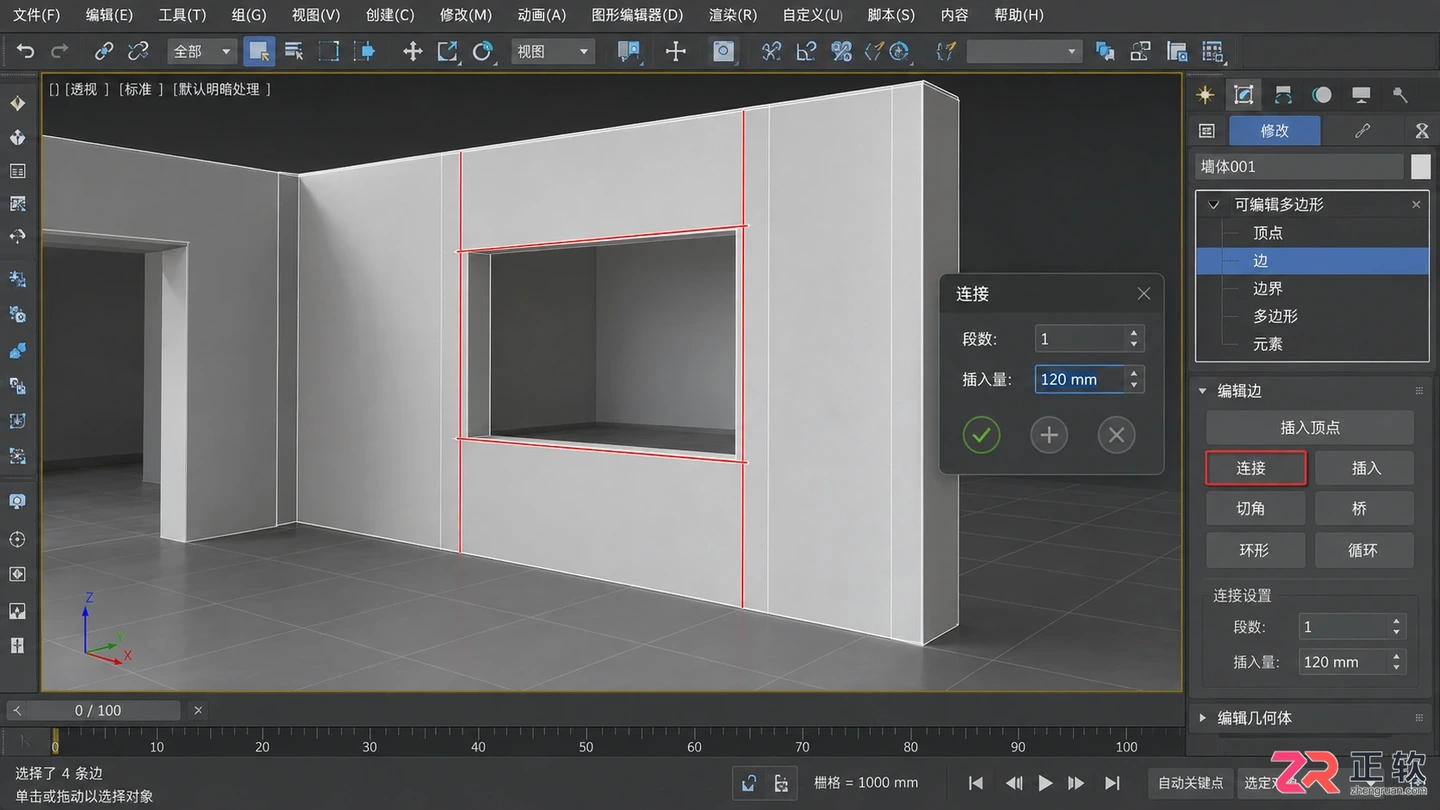

在可编辑多边形层级下使用连接和插入工具制作门窗洞口

点击【插入】按钮，设置插入量为墙厚的一半（例如 120mm），然后按 Delete 键删除中间面，形成通透的洞口。对于窗户，可以使用【矩形】工具在洞口处创建窗框模型，并赋予玻璃材质。注意保持模型比例协调，门高通常设为 2100mm，窗台高 900mm。

3. 地面与天花板的处理

地面制作相对简单。创建一个与房间长宽一致的【平面】对象，放置在墙体底部。为了增加真实感，可以添加【UVW 贴图】修改器，选择【长方体】映射方式，以便后续赋予地板纹理。

天花板同样使用【平面】或【矩形】加【挤出】制作。如果需要制作吊顶，可以在天花板下方绘制矩形样条线，挤出适当厚度（如 300mm），并利用【布尔】运算或手动删面的方式预留筒灯孔位。保持场景整洁，将不同部件命名为“Wall”、“Floor”、“Ceiling”，方便后续管理。

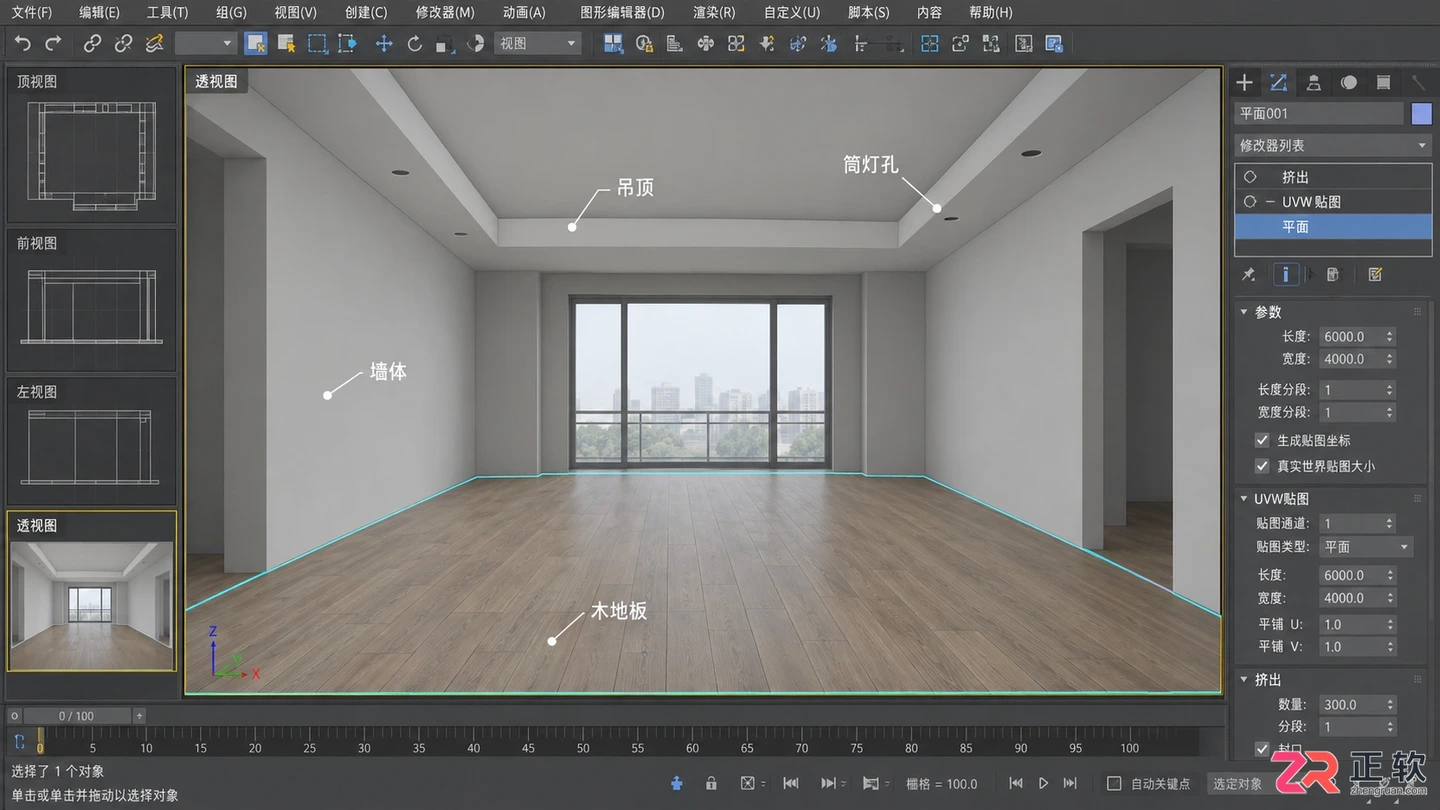

3. 地面与天花板的处理

4. 家具布置与相机设定

从外部库导入沙发、茶几、电视柜等家具模型。确保家具比例符合人体工程学，例如沙发深度约 900mm，茶几高度 450mm。将家具摆放在合理位置，避免穿模。

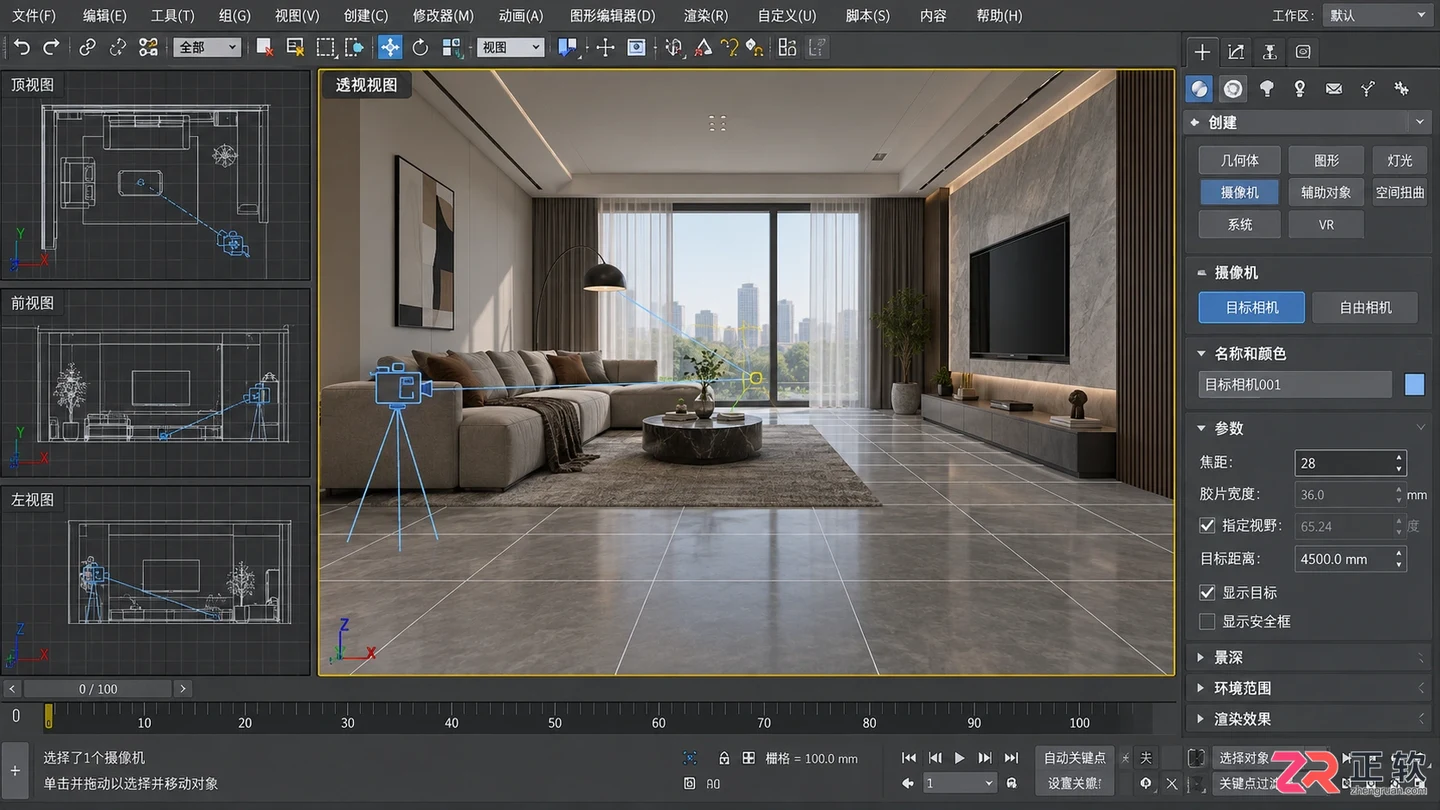

调整目标相机位置与焦距，确立室内透视构图

接下来设置相机。点击【创建】 > 【相机】 > 【目标相机】，在透视图中放置相机和目标点。调整相机位置至人眼高度（约 1600mm-1700mm），镜头焦距建议设为 24mm-35mm，以获得自然的视角。按下 C 键切换到相机视图，构图时注意保留天花板和地面的适当比例，遵循三分法原则。

5. 基础灯光与材质赋予

打开【渲染设置】，将渲染器切换为 V-Ray。在【环境】面板中，添加一张 HDRI 贴图作为主要光源，模拟自然天光。在室内主光源位置（如窗户）添加【V-Ray 灯光】，类型选择【平面】，大小匹配窗户尺寸，颜色设为淡蓝色以模拟日光。

为墙体赋予白色乳胶漆材质，新建【VRayMtl】，漫反射颜色设为浅灰（RGB 240,240,240），反射光泽度 0.8。地板赋予木纹材质，加载木纹贴图到漫反射通道，并在反射通道添加【衰减】贴图以模拟真实反光。玻璃材质则需设置较高的折射率（IOR 1.5）和完全透明。

6. 渲染测试与最终输出

在正式渲染前，先进行测试渲染。在 V-Ray 帧缓冲区中，将图像采样器设置为【渐进式】，观察光影分布是否均匀，检查是否有漏光或材质错误。调整灯光强度直到画面曝光正常。

确认无误后，设置最终输出参数。图像采样器改为【桶式】，抗锯齿过滤器选择【Mitchell-Netravali】。输出尺寸设为 1920x1080 或更高。点击渲染按钮，等待计算完成。保存结果为 PNG 或 JPG 格式，即可得到一张清晰的室内效果图。

最终渲染输出的高清室内效果图

完成后的文件应保留所有图层和修改器历史，以便后续调整家具位置或更换材质。通过这套流程，你可以快速建立起标准的室内场景框架，并在此基础上进行更复杂的装饰细节深化。
