3ds Max基础灯光类型与创建步骤详解

在三维场景构建中，灯光决定了物体的质感、体积转折与空间纵深感。在 3ds Max 中，基础灯光体系主要分为两大流派：用于传统管线与快速概念打光的“标准灯光（Standard Lights）”，以及模拟真实物理衰减与光能传递的“光度学灯光（Photometric Lights）”。本文将拆解各类型灯光的核心发光特征与适用场景，并详细演示常见灯光的创建步骤与初始参数设置规范。

一、基础灯光两大分类与核心区别

在创建灯光前，必须清晰界定当前渲染管线的需求。标准灯光是计算机图形学早期的经验模型，光强与衰减由人工经验数值驱动；而光度学灯光使用物理单位（流明、坎德拉、勒克斯），支持加载真实厂商提供的 IES 光域网文件。

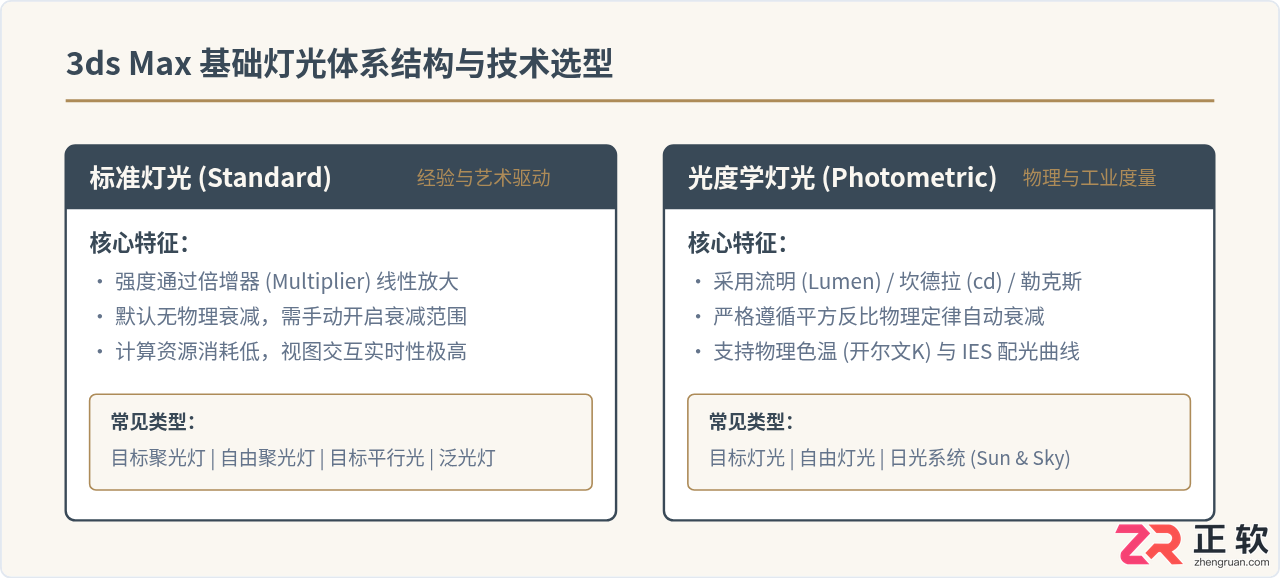

图 1：3ds Max 基础灯光的两大分支与核心属性对比

二、标准灯光的各类型发光特征与几何形态

标准灯光（Standard Lights）内置于 3ds Max 的核心底层。尽管 Arnold 或 V-Ray 等现代渲染器拥有专用灯光，但标准灯光在绑定辅助照明、扫描线渲染以及快速假光布局中依旧被高频使用。

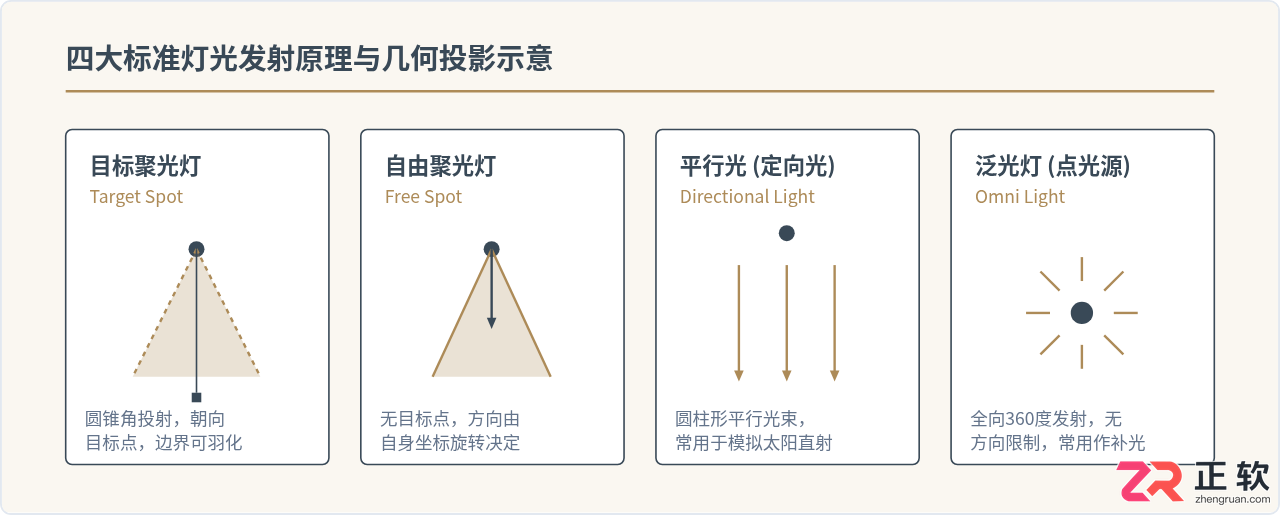

图 2：四种标准灯光的投射几何机理

1. 目标聚光灯（Target Spot）与 自由聚光灯（Free Spot）

聚光灯从单个三维坐标点向特定方向投射圆锥形（或矩形截面）光束。目标聚光灯由“灯头（Light Source）”与“目标点（Target Point）”共同构成。无论在顶视图或透视图如何移动灯头，光线始终锁定指向目标点，极其适合作为人物主光、戏剧性舞台聚光或汽车车灯。自由聚光灯则不含独立的目标节点，其照射角度严格跟随灯头自身的局部旋转坐标（X/Y/Z 轴），通常用于绑定在移动载具骨骼或摄像机节点上。

2. 目标平行光（Target Direct）与 自由平行光（Free Direct）

与聚光灯由一个点发散不同，平行光在投射截面上的所有光线均为绝对平行。现实中虽然没有绝对的平行光源，但由于太阳与地球相距极远，照射至小范围地表的日光可近似看作平行光。因此，平行光常用于模拟晴天直射阳光，其产生的阴影轮廓在任何距离下均不会发生透视扩散。

3. 泛光灯（Omni Light）

泛光灯在空间中表现为一个质点，向三维空间的四周 $360^\circ$ 无差别发射光线。泛光灯没有截面聚拢范围概念。在没有开启全局光照（GI）的传统管线中，常放置在背光面降低对比度，充当环境反弹光（Bounce Light）或用于烛光、裸灯泡等点状发光体。

三、灯光通用关键参数解析

无论哪种标准灯光，选定后在 3ds Max 的“修改（Modify）”面板中都会出现相似的参数卷展栏。理解以下核心参数，是避免画面过曝或阴影锯齿的关键。

四、标准灯光实际创建步骤（以目标聚光灯与泛光灯为例）

创建灯光时，遵循“顶视图定位坐标、正交侧视图调整高度、透视/相机视图校验明暗”的视口流转规范，能极大减少盲目拖拽导致的定位失误。

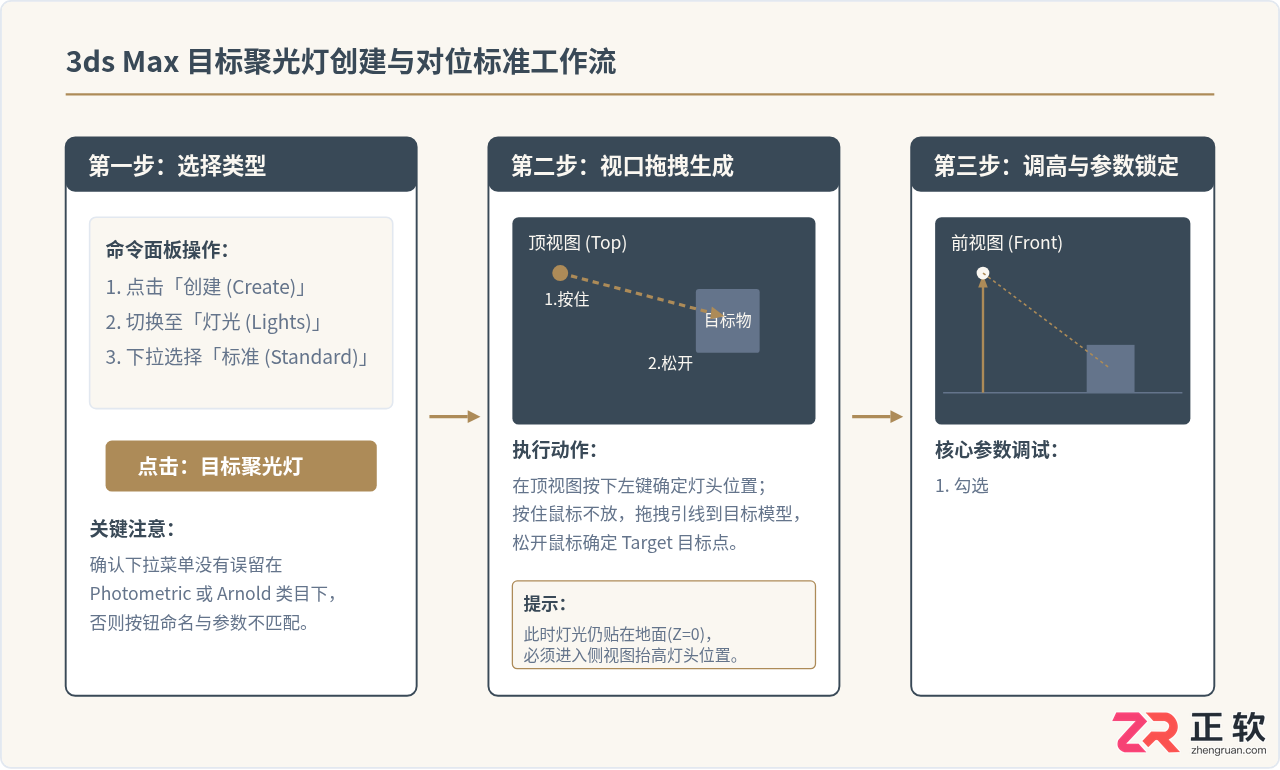

图 3：目标聚光灯三步创建与空间校准流程

目标聚光灯的标准创建流程

1. 进入创建面板：在软件右侧命令面板依次点击 创建 (Create) 图标 > 灯光 (Lights) 图标 > 下拉列表选择 标准 (Standard)。
2. 激活工具并放置：点击 目标聚光灯 (Target Spot) 按钮。切换到 顶视图 (Top)，在计划放置灯泡的区域按下鼠标左键并按住不放，向受光主体拖动引线，在物体中心松开鼠标，完成灯头与目标点的初始放置。
3. 调整 Z 轴标高：此时灯头与目标点均处于地面网格上。切换至 前视图 (Front) 或 左视图 (Left)，按快捷键 W 调出移动工具，单独选中灯头实体并沿 Z 轴向上拖拽至合适的高度，使光束呈现向下俯冲照射的夹角。
4. 启用阴影与边界调节：进入 修改 (Modify) 面板，在 常规参数 (General Parameters) 下勾选 启用 (On) 阴影。展开 聚光灯参数 (Spotlight Parameters)，调整 Hotspot 与 Falloff 的数值。如果想要边缘极其柔和的漫射边缘，可让 Falloff 比 Hotspot 大出 15 到 20 个单位。
5. 灯光视图校准：选定该聚光灯状态下，在任一视口按下快捷键 Shift + 4（或在视口左上角名称处切换为灯光视角），视口即可直接显示当前聚光灯所“看到”的画面。配合视口导航工具，可像移动摄像机一样直接推拉、平移聚光灯。

泛光灯的创建流程与适用限制

泛光灯不需要指定目标。在 标准 列表中点击 泛光灯 (Omni) 后，直接在视图中目标物体上方单击左键，即可生成一个点光源。

五、光度学灯光与日光系统创建

当渲染场景需要极高物理真实感（如室内建筑可视化、展厅效果图），且使用 Arnold、V-Ray、Corona 等基于物理的渲染器时，光度学灯光（Photometric Lights）是首选。

1. 目标灯光（Target Light）的创建与 IES 载入

在创建面板将分类切换至 光度学 (Photometric)，选择 目标灯光 (Target Light)。其在视口中的拖拽方式与目标聚光灯完全一致：由光源起点拖向目标受光点。

光度学灯光的真正价值在于其配光曲线。在 修改 面板的 灯光分布(类型) [Distribution (Type)] 下拉菜单中，默认可能为各向同性或射灯。将其更改为 光度学 Web (Photometric Web)，即可激活下方的文件选择对话框。点击导入灯具厂商提供的 .ies 格式文件，场景中的灯光将自动按照真实灯具的光强空间立体分布进行投射。

2. 日光系统（Sun & Sky / Daylight System）的集成创建

日光系统结合了阳光直射与天光散射两大系统。现代版本的 3ds Max 推荐使用 Arnold 物理灯光系统中的日光系统，或者系统自带的物理太阳与天空。

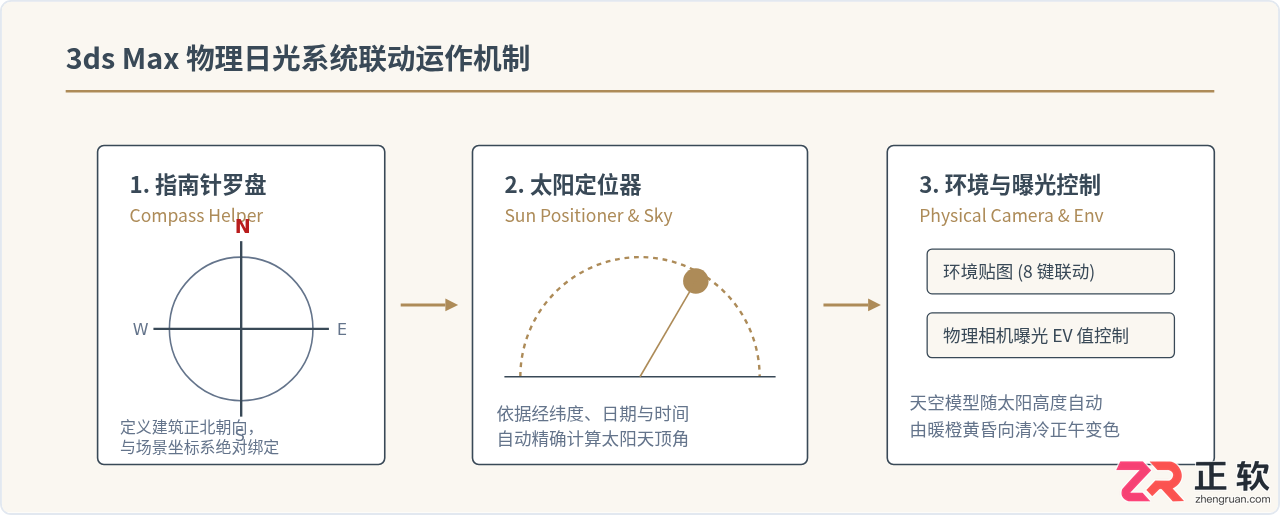

图 4：日光系统与其环境联动控制机制

创建物理日光系统的通用步骤如下：

1. 在 创建 (Create) 面板切换至 灯光 (Lights) > 光度学 (Photometric)，点击 太阳定位器 (Sun Positioner)。
2. 在顶视图场景中央点击并拖动，松开后生成指南针罗盘对象；随后移动光标确定太阳距离并再次单击，完成太阳头部的建立。
3. 系统会弹出提示对话框：“是否建议安装物理相机曝光控制（Physical Camera Exposure Control）并添加天空物理环境背景？”务必选择“是（Yes）”。光度学太阳具有真实日光级别的极端高亮度，若不开启物理曝光控制，默认渲染器渲染出的画面将是一片死白。
4. 选中太阳对象，进入 修改 面板，在 太阳位置 (Sun Position) 卷展栏中，可直接手动拖拽改变太阳的高度角与方位角，也可选择通过地理位置驱动：设定城市（如北京）、具体月份、日期以及精确到分钟的时间，系统会自动演算出该时刻最符合现实的太阳朝向与天空散射色温。

六、新手常见布光问题排查与解决

在初学灯光搭建的过程中，经常会出现视口正常但渲染黑屏，或阴影边缘异常的现象。以下针对最常见的三个故障点提供直接的排查方案：

1. 开启聚光灯后，渲染结果仍全黑无光

原因排查：最普遍的诱因是灯头落在了模型几何体的实体内部（例如房间吊顶石膏板夹层内或天花板几何体背面），因为模型单面具有阻光性，光线被直接遮挡阻断。
解决方法：进入四视口模式，观察前视图与左视图，确保聚光灯或泛光灯的轴心位置完全处于模型内部的空气介质中。另外，检查该灯光是否意外勾选了“排除（Exclude）”并将主模型排除在外。

2. 阴影出现明显粗糙锯齿或断阶

原因排查：如果使用了标准灯光的 阴影贴图 (Shadow Map)，其核心计算原理是在灯光视角生成一张深度缓冲位图，如果贴图分辨率过小，映射到大尺寸模型表面就会呈现锯齿。
解决方法：进入该灯光的修改面板，展开 阴影贴图参数 (Shadow Map Params)，将默认的 大小 (Size: 512) 提升至 2048 或 4096，同时微调 采样范围 (Sample Range) 至 3~5 之间以平滑柔化阴影过渡。

3. 光度学灯光创建后画面极度过曝或黑屏

原因排查：光度学灯光使用物理流明度量，其亮度数值相较于默认的 1.0 经验标准灯光高出数万倍。若混用在普通视口或没有开启曝光补偿的管线中，会导致全场景严重过曝。
解决方法：按键盘快捷键 8 打开“环境和效果（Environment and Effects）”面板。在“曝光控制（Exposure Control）”下拉菜单中选择 物理相机曝光控制 (Physical Camera Exposure Control)，并根据室内或室外场景微调目标曝光值（EV）。室外晴天通常为 13~15 EV，室内灯光场景通常为 6~9 EV。
