3ds Max写实材质进阶：Mix与Composite贴图混合技法详解

在3ds Max中制作高保真的物理材质时，仅靠单一贴图往往难以还原现实世界中物体经岁月侵蚀后的复杂质感，如边缘磨损、灰尘沉积或局部锈蚀。解决这一痛点的主流方案，是在材质编辑器中利用 Mix（混合） 与 Composite（合成） 贴图节点，配合黑白遮罩或特定混合模式，将多层独立纹理有机融合。

理解这两种节点的底层运作机制与适用场景，是搭建高级分层材质、提升画面真实感的基本功。

一、核心原理：图层权重与遮罩逻辑

物体表面的视觉细节通常可拆解为两类：一是基础属性（如洁净表面的固有色、粗糙度），二是外来变化（如边缘掉漆、缝隙污垢）。

无论是3ds Max原生的Physical Material，还是V-Ray、Corona等第三方渲染器的材质球，其底层均通过输入通道接收RGB色彩与灰度数值。混合贴图的核心逻辑在于**“基于灰度的像素权重分配”**：

• 纯白区域（RGB 255）：完全显示覆盖层（上层）。
• 纯黑区域（RGB 0）：完全显示底层（下层）。
• 灰色过渡区：按线性比例计算两层图像的混合程度。

通过这种数学插值，我们可以精准控制纹理的分布范围，例如将水渍限制在模型缝隙中，或仅让金属底色出现在倒角边缘。

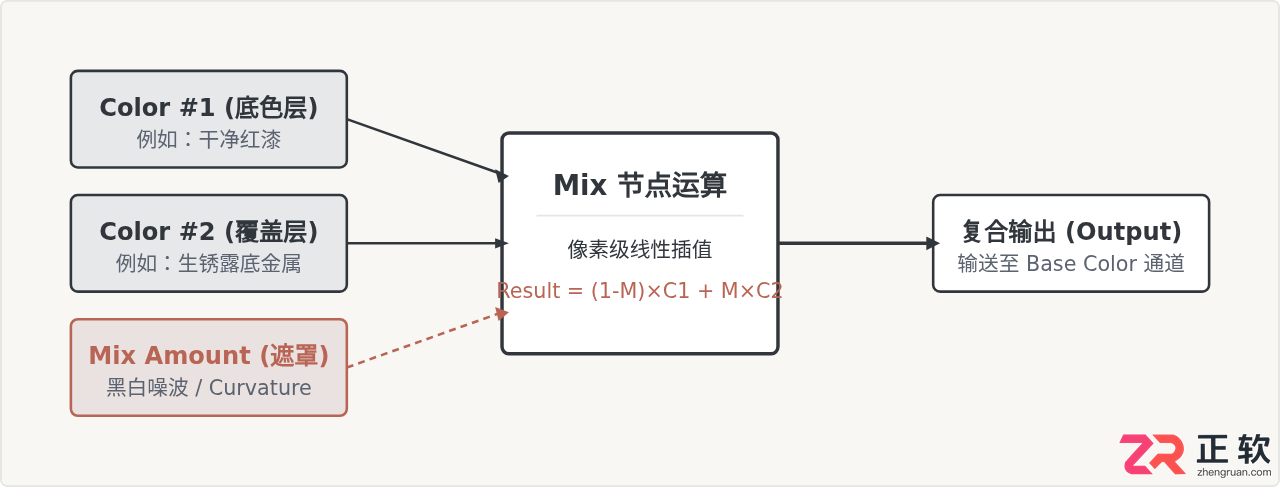

图1：Mix节点输入槽与插值公式的关系示意

二、Mix与Composite贴图的核心区别与选型

在Slate材质编辑器中，虽然Mix和Composite都能实现图像混合，但两者的架构设计与性能开销存在显著差异。正确选型能优化节点网络并提升渲染效率。

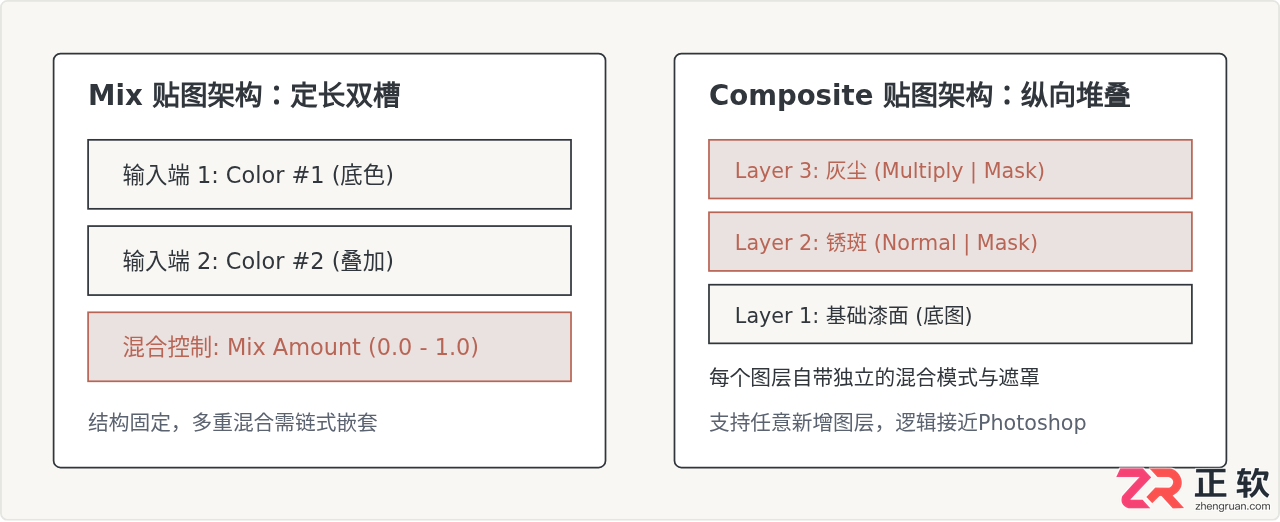

图2：Mix双槽固定架构与Composite多图层堆叠架构特征对照

三、实战范例：制作风化掉漆金属材质

以下以带有油漆脱落、积灰与局部锈蚀的机械外壳为例，展示如何结合Composite节点构建完整的材质网络。

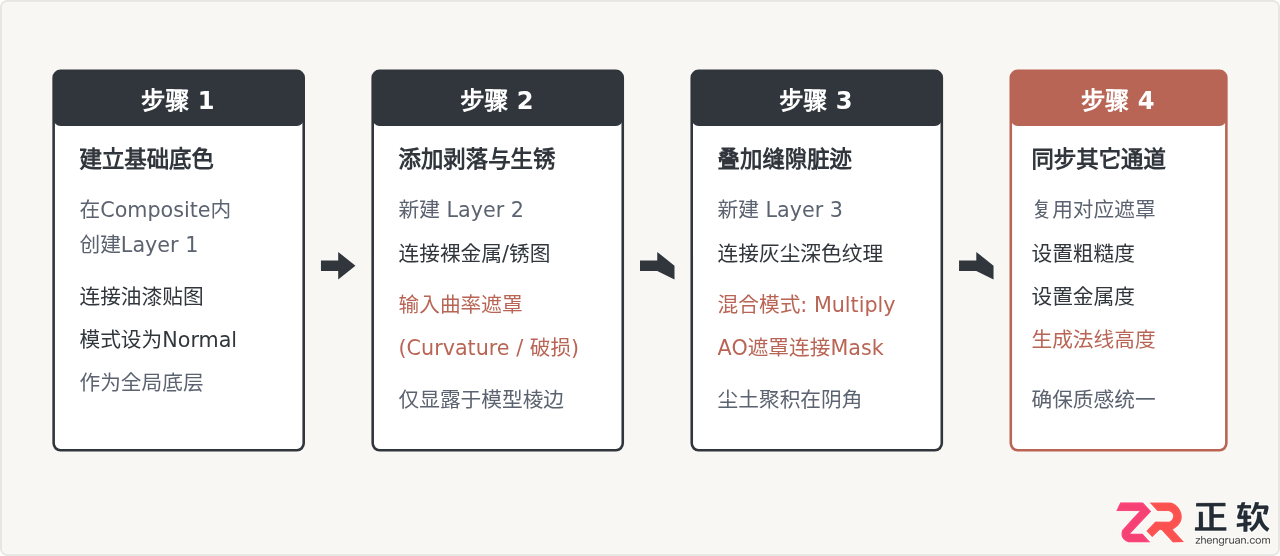

图3：多层写实纹理的创建次序与核心参数配置流程

1. 创建节点容器

在Slate材质编辑器中拖入一个 Composite 贴图，命名为 Comp_BaseColor。在参数面板中点击两次“Add Layer”按钮，使其具备3个图层，分别对应底漆、掉漆金属和积灰。

2. 配置Layer 1：主漆面（底层）

将Layer 1的混合模式保持为默认的 Normal。将准备好的底漆漫反射位图连接至 Layer 1 纹理输入槽。这一层代表物体未受破坏时的原始外观，作为整个材质的基底。

3. 配置Layer 2：倒角掉漆与锈蚀（中层）

此层用于表现边缘磨损露出的金属或锈迹。

• 纹理输入：将金属底色或锈蚀位图连接至 Layer 2 纹理输入槽。
• 遮罩生成：在 Layer 2 遮罩槽（Mask） 中，我们需要生成一个仅在硬边显示的黑白遮罩。常用方案是使用程序贴图：
  1. 使用 CoronaCurvature 或 VRayDirt（设置为凸向检测/Convex模式）拾取模型的高光边缘。
  2. 为避免程序边缘过于规整，可将该曲率节点与一张污垢噪波（Noise）先通过一个 Mix 节点相乘，再接入遮罩槽。
  3. 此时，金属底层仅在边缘受撞击处显露，且边缘带有自然的随机破损感。

4. 配置Layer 3：死角积灰与脏渍（顶层）

此层用于增加环境的陈旧感。

• 纹理输入：添加灰尘或脏迹贴图，连接至 Layer 3 纹理输入槽。
• 混合模式：将混合模式修改为 Multiply（正片叠底）或 Darken，使灰尘自然地压暗下方颜色而非简单覆盖。
• 遮罩生成：在 Layer 3 遮罩槽 连接一个凹面环境阻挡贴图（Ambient Occlusion）。若使用VRay，可将 VRayDirt 设为反转模式（Concave），确保暗部细节仅积聚在模型的凹陷与缝隙中。

5. 建立多通道逻辑联动

写实材质常见的失误是“只改颜色，不改物理属性”。当油漆脱落露出金属时，该区域的粗糙度（Roughness）应降低，金属度（Metalness）应升高。

操作技巧：复用Layer 2中生成的同一个遮罩贴图，将其连接至Roughness通道下的 Mix 节点。确保遮罩白色区域（露金属处）对应更低的粗糙度值，从而实现颜色与物理属性的同步变化。

四、关键细节与避坑指南

在实际操作中，以下两个技术细节直接决定最终渲染质量的成败。

1. 伽马与色彩空间校正

导入用作遮罩的黑白图像（如JPG/PNG）时，必须在3ds Max的位图加载对话框中，将Gamma模式明确设置为 Override 1.0 (Linear)。

如果系统默认以 sRGB (Gamma 2.2) 读取遮罩，原本黑色的部分会被抬亮成深灰色。这会导致遮罩边缘泛灰、半透明，使得混合层次失去清晰锐利的边界，产生“脏兮兮”的视觉效果。

2. 混合模式截断与法线合并

• 高光截断问题：在Composite中使用 Add（线性减淡）模式叠加高光或亮斑时，若像素值相加超过1.0，不会自动保护过曝。输出至漫反射通道可能导致渲染噪点或光照反弹异常。建议搭配 Color Correction（颜色校正）节点钳制高光上限。
• 法线贴图禁忌：严禁直接使用Composite合并两张法线贴图（Normal Map）。法线贴图存储的是空间向量（表现为蓝紫色），常规的图层叠加算法会破坏向量的单位化，导致光影错乱。
  • 正确做法：若需合并基础法线与细节划痕，应使用渲染器专属的复合节点（如 VRayNormalMap 内置的Bump槽），或先将法线转换为高度灰度图，再通过 Composite 合成到Bump通道中。

五、总结：不同混合方案的决策路径

面对具体的材质制作需求，可参考以下逻辑快速确定技术路线：

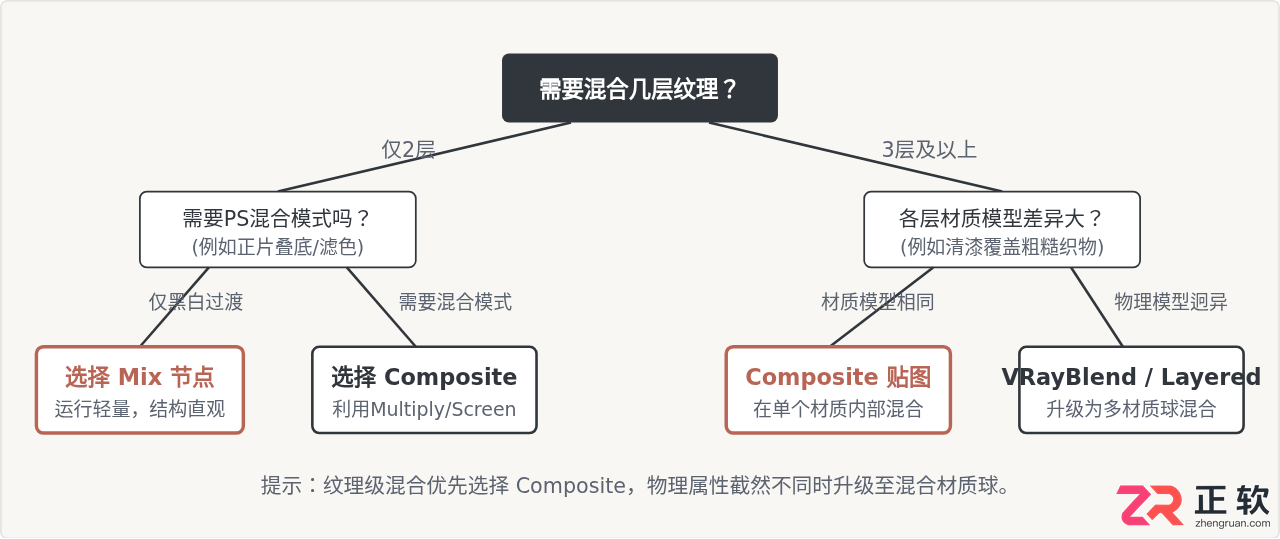

图4：Mix与Composite在不同复杂度项目下的决策路径

简而言之，Mix贴图适合作为轻巧、高效的二元开关，处理简单的边缘磨白或粗糙度贴片；而 Composite贴图 则承担了全套复杂风化表面的编排中枢角色。合理利用两者，并严格维持遮罩在线性色彩空间（Gamma 1.0）下工作，即可在3ds Max中高效产出细节扎实、富有真实信服力的写实材质。
