Android端通过Eclipse Paho库接入MQTT服务，订阅ESP8266发布的温湿度主题，并向控制主题发送LED开关指令。核心步骤包括：规划上报与控制主题、配置Android网络权限、订阅并解析JSON数据、在Arduino IDE中配置ESP8266环境。最终实现Android界面实时显示温湿度，且点击按钮可控制硬件LED亮灭。
完成效果与核心链路
本案例的目标是建立两条双向通信链路，确保硬件与软件端数据互通：
- 数据上报链路：ESP8266将温湿度数据发布到指定主题，Android App订阅该主题并解析显示。
- 指令下发链路：Android App点击控制按钮，将开关指令发布到控制主题，ESP8266接收后执行对应动作。
只有当这两条链路均能稳定运行，才算案例验收通过。
第一步：准备MQTT服务与主题规划
在编写代码前，必须确定服务端地址、端口、用户名、密码、客户端ID以及具体的主题名称。入门阶段可使用自建的Apache Apollo、云平台旧版MQTT产品或其他兼容服务。
主题规划需严格区分“上报”与“控制”，避免逻辑混乱。建议采用以下命名规范：
- 上报主题：
home/sensor/report，用于ESP8266发送温湿度数据。 - 控制主题：
home/led/set，用于Android发送LED开关指令。
记录所有连接参数，确保Android与ESP8266使用相同的MQTT服务端配置。
第二步：确认MQTT服务端状态

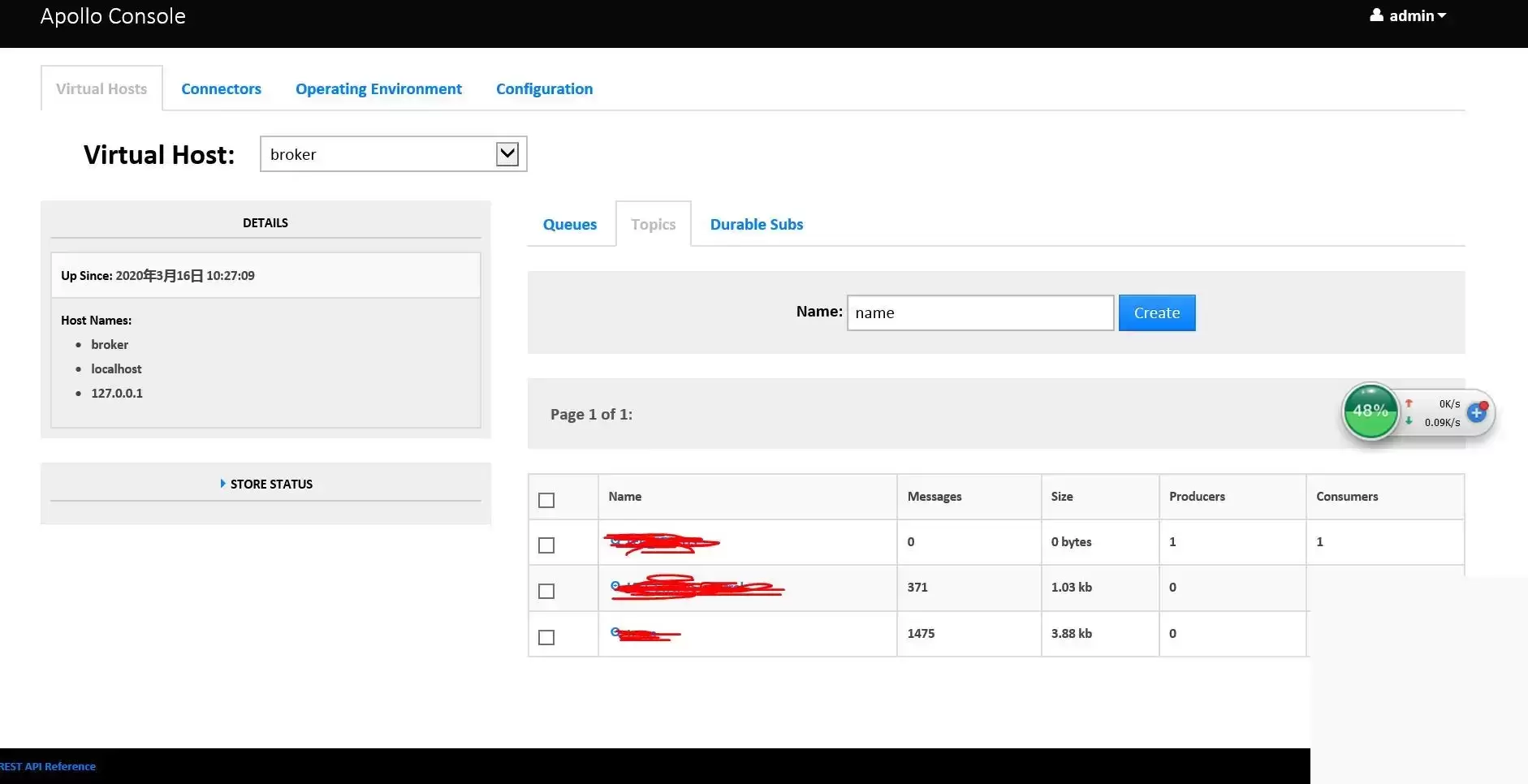

服务启动后，需进入管理页面验证虚拟主机、队列、主题或连接状态是否正常。若服务端未监听端口，后续所有设备连接均会失败。
第三步：Android项目配置与依赖
Android端推荐使用Eclipse Paho库进行连接、订阅和发布操作。配置时需完成以下关键步骤：
- 添加依赖：在Gradle文件中引入Eclipse Paho相关库。
- 配置权限：在AndroidManifest.xml中添加网络访问权限。
- 处理后台限制：针对Android 9及以上版本，需配置前台服务、后台限制及网络安全策略（如明文传输允许）。
参数封装建议：将服务端地址、端口、用户名、密码、客户端ID、上报主题和控制主题集中封装为配置类。避免散落在Activity的点击事件中，以便后续更换云平台时只需修改一处配置。
第四步：建立连接与数据订阅
连接成功后，立即订阅上报主题。收到消息时的处理逻辑如下：
- 解析数据：将接收到的JSON字符串解析为温度和湿度字段。
- 线程切换：MQTT回调通常不在UI线程执行，必须使用Handler或Coroutine切回主线程更新界面，否则可能引发崩溃或数据不刷新。
第五步：ESP8266开发环境准备
硬件端使用Arduino IDE配置ESP8266开发板环境。操作顺序如下：

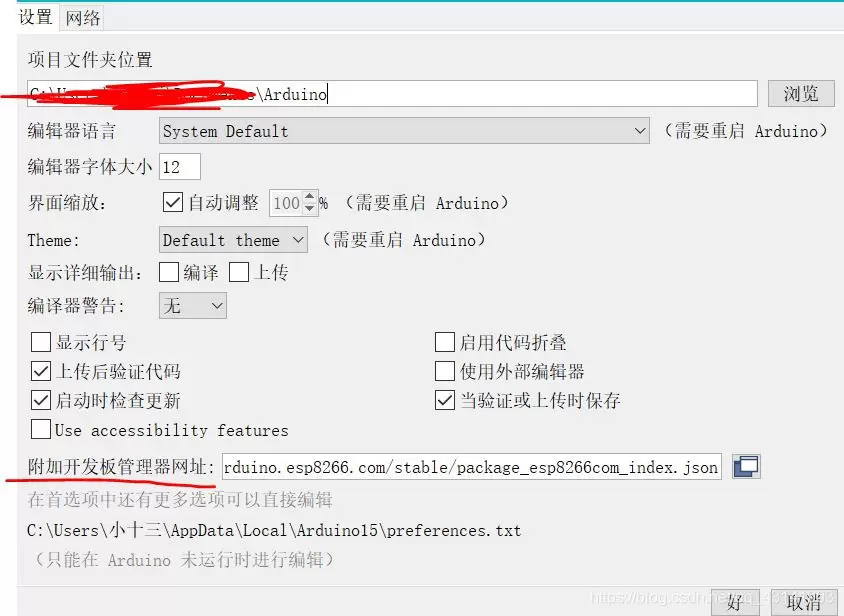

- 添加管理器地址：在首选项中添加ESP8266开发板管理器URL。
- 安装支持包：通过开发板管理器安装ESP8266核心库及MQTT客户端库。
务必在环境配置完成后，再进行业务代码的编写与调试。
第六步：ESP8266发布温湿度消息
ESP8266端需先连接Wi-Fi，再连接MQTT服务端。读取DHT11传感器数据或模拟数据后，将JSON字符串发布到上报主题。示例数据格式如下：
{"temperature":26,"humidity":58}调试技巧：若Android未收到消息，请使用桌面MQTT工具订阅同一主题，确认ESP8266是否真正发出消息。调试时应避免同时修改Android和硬件代码，以免无法定位错误源。
第七步：Android下发LED控制指令
当Android用户点击灯泡或开关按钮时，向控制主题发布指令（如on、off或JSON格式）。ESP8266订阅该主题后，根据消息内容切换GPIO输出状态。
验证方法：在ESP8266串口监视器中打印收到的主题和内容，确认指令是否到达。入门测试阶段，优先保证主题一致、客户端在线及网络可达；链路稳定后，再考虑重连机制、离线缓存及安全认证。
常见问题排查
- Android连接失败：检查服务端端口是否开放，以及手机网络是否能访问服务端地址。
- 收到空数据：核对ESP8266发布的主题与Android订阅的主题是否完全一致（包括大小写）。
- 界面不刷新：确认MQTT回调中是否已正确切回主线程更新UI。
- LED无反应：使用串口调试工具确认ESP8266是否收到了控制主题的消息。
验收清单
案例完成时，需满足以下四个条件：
- MQTT服务端可正常访问。
- Android App已成功连接并订阅主题。
- 温湿度数据能在Android界面实时显示。
- LED控制指令能被ESP8266接收并执行。
满足上述条件后，可进一步扩展历史数据记录、告警通知及设备列表管理等功能。
