全球首款0.7nm芯片，来了！
IBM推出全球首款0.7nm芯片技术，采用纳米堆叠架构，集成近1000亿颗晶体管，性能提升50%，能效比提升70%，SRAM容量降低40%，实验验证可行，预计未来五年内量产。
今天要聊的是一个重量级消息——IBM正式推出了全球首款小于1nm的芯片技术，制程节点直接来到了0.7nm（也就是7埃米）。在指甲盖大小的芯片上，硬是塞进了近1000亿颗晶体管，这个密度几乎是IBM两年前那款2nm芯片的两倍。根据技术报告，相比2nm节点，这款新芯片的性能预计能提升50%，能效比提升70%。

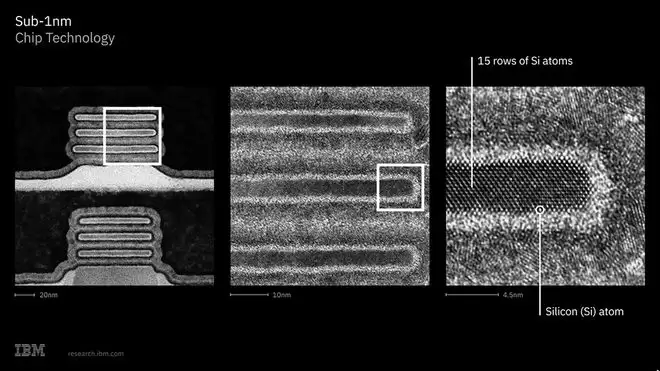

这一突破背后是一系列结构和材料上的创新。IBM的研究人员开发了一种全新的晶体管架构，叫做"纳米堆叠"（Nanostack）。这可以说是业界首个已知的基于纳米片的3D设计——简单说，就是把晶体管垂直堆叠起来，交错排列，利用3D顺序集成技术在芯片上塞进更多晶体管。更厉害的是，每个堆叠层都可以使用不同的材料组合，这样一来，每个晶体管的性能和能效都能独立优化。就好像给芯片的每一层都量身定制了最合适的材料，而不是千篇一律地“一刀切”。
这项技术不是纸上谈兵。IBM通过CMOS集成中的超薄介质键合、双通道工程能力演示，以及具备预期开关性能的功能性CMOS逆变器运行，已经在实验中验证了纳米堆叠架构的可行性。结果很明确：这种架构可以实际构建出来，并且能支持真正的计算任务。
再说一个有趣的数据：在VLSI 2026上发表的新研究中，IBM团队证明，纳米堆叠架构能将SRAM的容量降低40%——这意味着芯片设计人员可以腾出更多空间来创造更高效的芯片，同时还能满足高级AI工作负载对高带宽数据的渴求。可以说，这颗芯片不光是算力提升，连存储区域的布局也变得更聪明了。
借助这种新型纳米堆叠架构，IBM的半导体路线图预测，未来至少十年内，芯片微缩仍然有路可走。当然，这条路少不了关键设备——High-NA EUV光刻机。IBM及其合作伙伴，包括Lam Research、东京电子和SCREEN Semiconductor Solutions，一直在共同开发新型High-NA EUV工艺和设备，并且已经成功制造出可用的器件。位于美国一家领先半导体研究机构的工作站马上就会配备这种光刻机，它对未来逻辑电路的微缩至关重要。
另外，IBM近期还宣布了一项计划：拟成立一家独立运营的公司Anderon，这将是全球首家纯粹的量子晶圆代工厂，依托IBM在量子计算和半导体领域的领先技术。至于纳米堆叠技术本身，IBM预计它最早会在1nm以下节点得到应用，并且认为最快在未来5年内就能实现量产——换句话说，这个听起来很未来的技术，离我们其实并不远。
