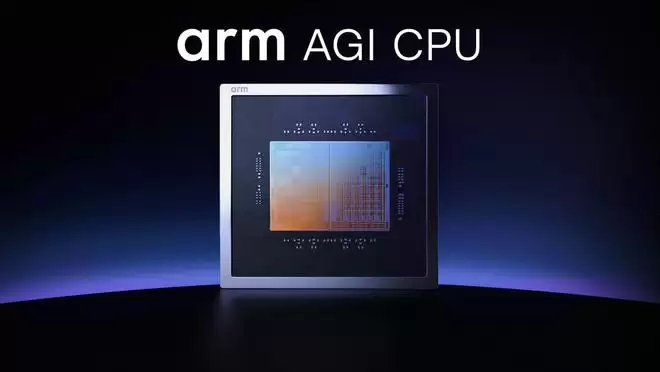

Arm在Hot Chips 2026大会上公布了首款专为AI设计的“Arm AGI CPU”。该芯片由Arm与Meta联合开发，采用台积电3nm（N3P）工艺的双芯粒设计，单芯片最高集成136个Neoverse V3核心，TDP为300W。其核心特性包括Armv9.2架构、最高3.7GHz频率、12通道DDR5-8800内存支持及96条PCIe 6.0通道。该产品旨在替代传统x86 CPU在大规模AI部署中的能效与复杂性瓶颈，预计于2027至2028财年期间由Arm及合作伙伴推向市场。

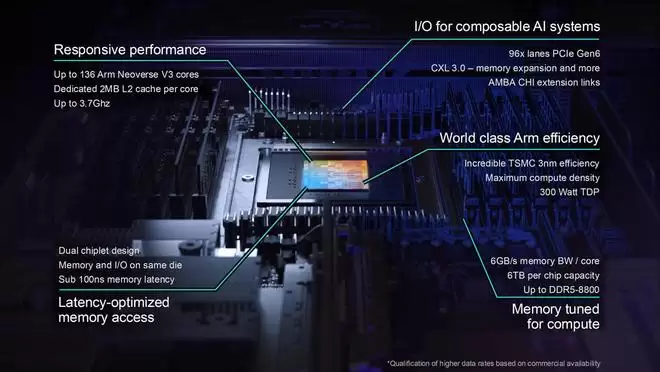

Arm AGI CPU核心硬件规格
Arm AGI CPU是Arm从技术IP授权方转向标准CPU供应商的关键产品，直接对标AMD、Ampere和英特尔。其硬件规格如下：
- 制造工艺与架构：采用台积电3nm（N3P）工艺，使用双芯粒（Dual Chiplets）设计。每个芯粒拥有超过500亿个晶体管，整个芯片最大热设计功耗（TDP）为300W。
- 核心配置：基于Armv9.2架构。每个芯粒包含70个Neoverse V3核心，其中4个被屏蔽，因此单芯片最多配备136个Neoverse V3核心。
- 缓存与频率：每个核心配备2MB L2缓存，最高运行频率为3.7GHz。
- 内存子系统：支持12通道DDR5内存，最高速率为8800 MT/s。官方数据显示内存带宽可达6GB/s（注：原文数据，通常12通道DDR5-8800理论带宽远高于此，可能指单通道或特定负载下的有效带宽，需结合具体测试环境理解），通信延迟低于100ns。

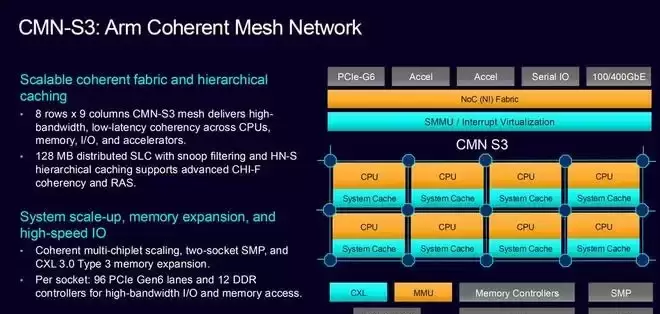

- I/O扩展：内存和I/O集成在同一芯片上，提供96条PCIe 6.0通道，并支持CXL 3.0模块。
Neoverse V3核心内部架构细节
Neoverse V3核心针对高性能计算进行了深度优化，其内部流水线设计如下：
- 前端与预测：包含分支预测单元、指令预取器和高级分支预测器，配备64KB指令缓存。前端解码队列为10宽度，解码单元采用经过功耗优化的10路设计。
- 执行单元：重命名/调度单元提供超过384个乱序执行窗口，具备10宽度调度和8宽度回退。整数流水线包含8个ALU单元和3个分支单元，支持先进的数据预取技术。
- SIMD与缓存路径：高级SIMD流水线采用双128-bit低延迟数据路径。L2缓存从加载到使用的路径为10个周期。
市场部署与产品形态
Arm AGI CPU将通过公版设计和合作伙伴方案两种路径进入数据中心市场：

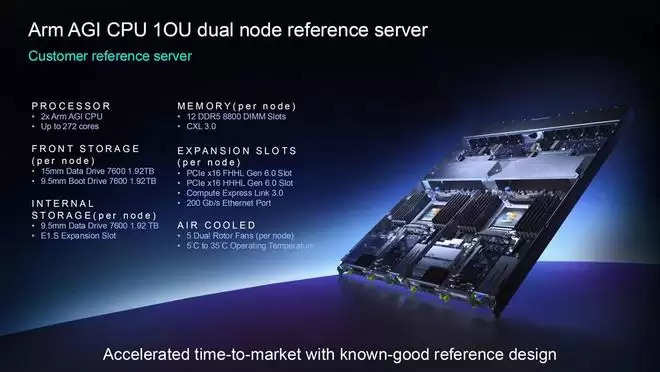

- Arm公版方案：Arm本身将提供1U双节点和2U双路服务器设计。
- 合作伙伴方案：合作伙伴将推出包括2U四节点和1U四节点在内的机架级产品，并支持液冷散热技术。
- 市场预测：根据Arm此前披露，在2027财年至2028财年之间，客户对Arm AGI CPU的总需求规模预计将突破20亿美元。
关键限制与待核实事项
- 内存带宽数据疑点：原文提到“12通道DDR5-8800”且“带宽可达6GB/s”。通常12通道DDR5-8800的理论峰值带宽远超6GB/s（可能为6TB/s量级）。6GB/s可能指单通道带宽或特定低负载下的有效带宽，建议在实际部署前核实具体测试条件。
- 发布时间表：目前仅公布技术参数，具体量产时间和首批客户部署细节尚未完全公开，需关注2027-2028财年的实际交付情况。
- 竞品对比：虽然旨在解决x86在AI场景下的能效问题，但具体性能对比数据（如与Intel Xeon或AMD EPYC在AI负载下的能效比）需等待后续基准测试发布。
