OpenTelemetry在服务网格架构下的最佳实践

【百度云原生导读】OpenTelemetry 由著名的 OpenTracing、 OpenCensus 两个产品在 2019 年合并而来，拥有广泛的应用场景和强大的开发团队。2021年，OpenTelemetry 的使用成为新的行业规范，通过在各个数据源之间建立一致性，使得数据收集以及处理更加便捷。那么，如何在服务网格架构中引入 OpenTelemetry 进而获取可观测 trace 能力，实践过程中会遇到哪些问题？本文对相关问题做了总结并给出了解法，最后通过一个 Demo 手把手教你在 Istio 中安装 OpenTelemetry。

OpenTelemetry（简称 OTel）是一系列的工具、APIs 和 SDKs。使用 OpenTelemetry 可以产生、收集、输出一系列遥测数据（telemetry data 如 trace、metrics 和 log）帮助用户分析应用程序的性能和行为。

OpenTelemetry 是厂商无关的，并且作为工业级别标准被大量的厂商支持。另外，OpenCensus（Google）和 OpenTracing（Uber）是其前身。

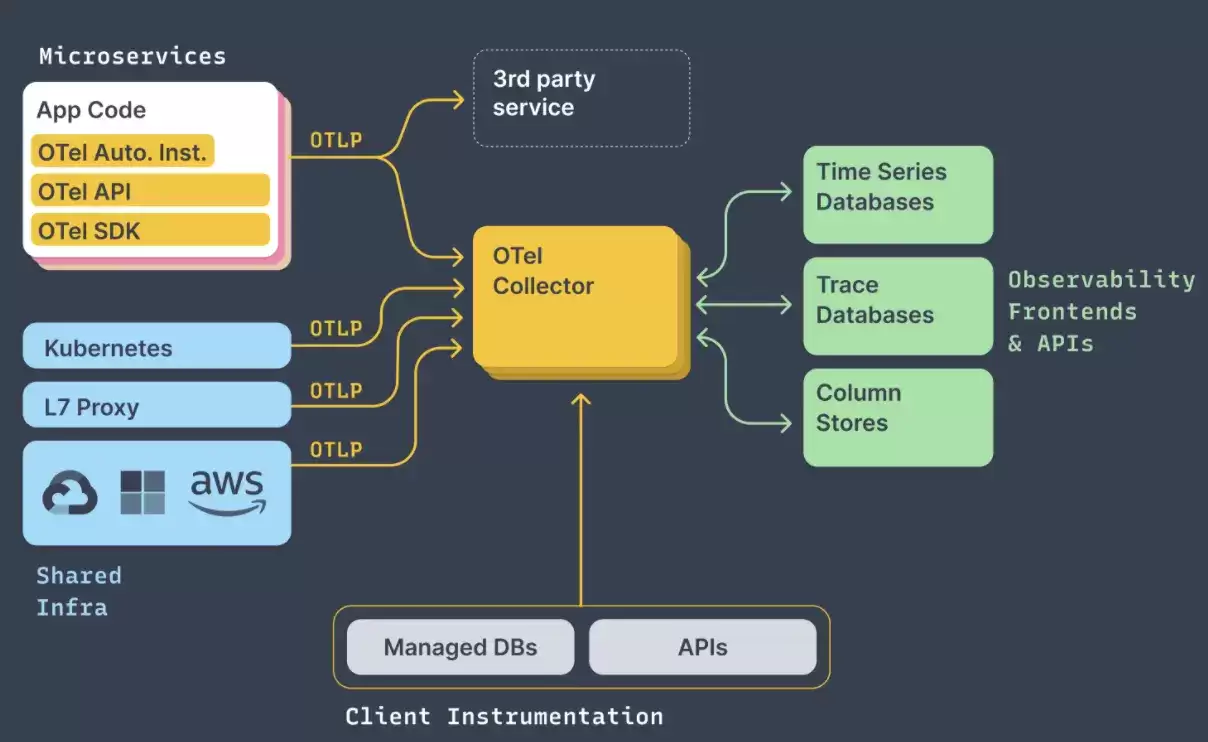

其架构如下所示：

主要包含了以下几个部分：

• Instrumentation：包含自动方式API 、SDK 方式接入 OpenTelemetry。

• OTLP: OpenTelemetry 定义的传输协议。

• OpenTelemetry Collector：提供厂商无关的解决方案，用于实现 数据的接收（receive）, 处理（process）和 输出（export）的功能。

目前 Istio 实现可观测 trace 方案 可以总结为：

1. 需要业务透传对应的 header 信息（从入向请求中获取对应的 header 信息、并在出向请求中添加响应 header 信息）。

2. Sidecar 自动向监控系统发送Span信息。

通过对 Istio 方案可观测 trace 的分析，可以发现几个问题：

1. 对业务代码是有侵入的 Trace 上下文传播（Trace Context propagation），需要业务透传相应的 header 信息。

2. 所有的 Span 数据都由 Sidecar 侧生成，业务内部方法级别监控信息无法采集。

在业界 APM 的技术方案中，Ja vaAgent（一种字节码技术，对业务无侵入）作为主流的技术方案。同样 OpenTelemetryauto-instrumentation通过 Ja va Agent 提供的动态注入字节码的技术实现任意 Ja va 应用遥测数据的采集，其支持了非常多的广为流行的库和框架。

2.1 无侵入式Trace上下文传播

对于Ja va应用程序，OpenTelemetry Ja vaAgent支持的Trace context propagation如下：

• "tracecontext": W3C Trace Context (addbaggageas well to include W3C baggage)

• "baggage": W3C Baggage

• "b3": B3 Single

• "b3multi": B3 Multi

• "jaeger": Jaeger (includes Jaeger baggage)

• "xray": AWS X-Ray

• "ottrace": OT Trace

上述b3multi/b3（以x-b3开头）恰好是 Istio 中要求透传的 header 信息。

2.2 业务内部方法级别监控

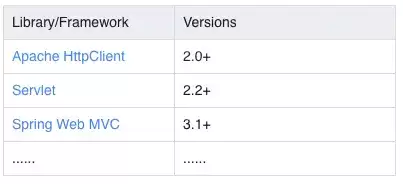

目前 OpenTelemetry Ja vaAgent 已经支持大量的库、框架以及应用服务器，能够采集业务内部方法级别执行逻辑。

2.3 trace信息与业务日志关联

通常在业务排查问题中，不仅仅要查看对应的 trace 链路信息，同时也要基于对应的 trace_id、span_id 查看对应的业务日志信息。

OpenTelemetry Ja va Agent 预先在 log 的 MDC（Mapped Diagnostic Context）中设置了诸多关于当前 span 的信息，业务能够轻松对这些信息进行配置，进而方便地在业务日志中打印出相应的 trace_id、span_id 信息。以下是在 SpringBoot 中使用 logback 的配置示例：

logging.pattern.level = trace_id=%mdc{trace_id} span_id=%mdc{span_id} trace_flags=%mdc{trace_flags} %5p

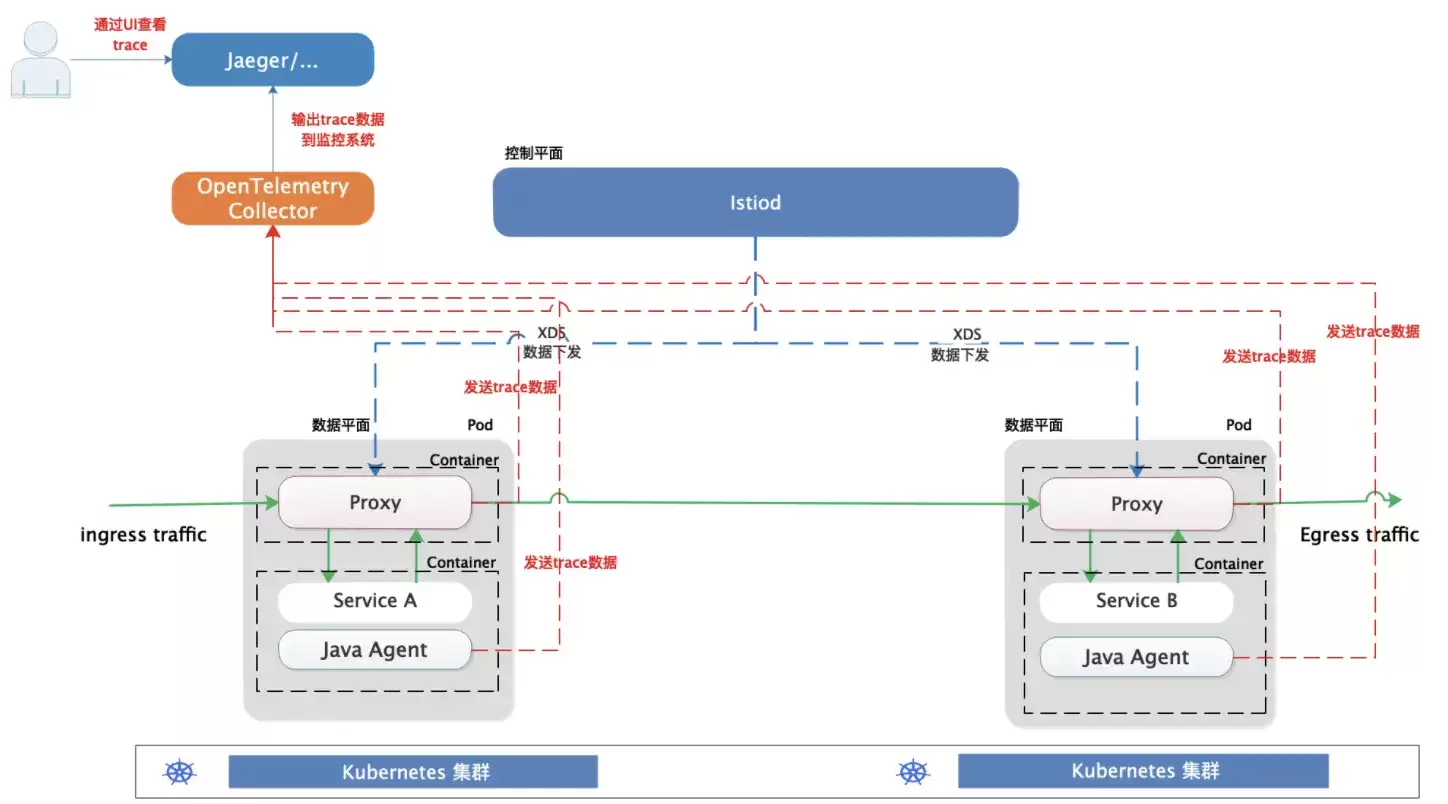

2.4 系统架构

• Ja vaAgent 将采集的数据发送至 OpenTelemetry Collector 。

• Sidecar 将生成的 trace span 信息发送至 OpenTelemetry Collector。

• OpenTelemetry Collector 将数据输出至监控系统如 jaeger 或 Kafka 中。

• 用户可以通过对应的 UI 查看 trace 数据。

2.5 实践

本文主要用于演示，均无高可用部署。

2.5.1 安装istio

下载 istio 安装包（本文以1.13.2 为例）：https://github.com/istio/istio/releases

$ istioctl install -f istio-opentelemtry-iop.yaml

istio-opentelemetry-iop.yaml的内容如下所示：

apiVersion: install.istio.io/v1alpha1kind: IstioOperatorspec:  meshConfig:    defaultConfig:      holdApplicationUntilProxyStarts: true
tracing:        sampling: 100    enablePrometheusMerge: false    # 定义扩展的providers    extensionProviders:    - name: otel-trace      zipkin:        service: otel-collector.istio-system.svc.cluster.local        port: 9411        maxTagLength: 56

  components:    ingressGateways:    - name: istio-ingressgateway      enabled: true

特别说明：上述extensionProviders 属性中定义了otel-trace，其信息为opentelemetry Collector 的地址（其本身可以接收 zipkin 格式的trace，因此此处定义的是zipkin的信息）

2.5.2 安装OpenTelemetry Collector

在https://github.com/open-telemetry/opentelemetry-operator 上按照说明安装OpenTelemetry Collector。假设所安装的K8S Service为：otel-collector.istio-system.svc.cluster.local:9411，其中9411是接收zipkin数据格式的端口。

opentelemetry-collector-config.yaml的内容如下所示：

# collector的receivers配置receivers:  otlp:    protocols:      grpc:      http:  zipkin:processors:  batch:  memory_limiter:# collector的exporters配置，exporters:  zipkin:    endpoint: "http://zipkin.istio-system.svc.cluster.local:9411/api/v2/spans"service:  pipelines:    traces:      # 对于trace数据，开启otlp、zipkin协议端口提供服务      receivers: [otlp, zipkin]      processors: [memory_limiter, batch]      # 对于trace数据，最后输出至zipkin中      exporters: [zipkin]

2.5.3 安装 jaeger

kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.14/samples/addons/jaeger.yaml

由于 collector exporters 输出的 trace 数据格式为 zipkin，jaege 兼容 zipkin 格式 trace 数据，因此最终 trace 数据可通过 jaeger 展示。

2.5.4 提交Telemetry CRD

提交 Telemetry CRD，将 envoy 对接的 trace 的信息变更为 otel-trace，即为 Opentelemetry Collector。

$ kubectl apply -f mesh-trace-telemetry.yaml

mesh-trace-telemetry.yaml的内容如下所示：

apiVersion: telemetry.istio.io/v1alpha1kind: Telemetrymetadata:  name: mesh-trace-telemtry  namespace: istio-systemspec:  tracing:  - providers:    - name: otel-trace    randomSamplingPercentage: 100

2.5.5 部署Mesh应用

为对应的命名空间 default 开启自动 Sidecar 注入功能：

$ kubectl label namespace default istio-injection=enabled --overwrite

按照K8S的方式部署微服务应用 consumer-demo 和 provider-demo。应用程序说明：

• consumer-demo：服务消费方，向外提供 HTTP 接口，该接口会调用服务提供方 provider-demo 提供的 HTTP 接口，调用 provider-dem 的调用形式包括 RestTemplate 和 Fegin。

• provider-demo：服务提供方，提供 HTTP 接口。

应用程序启动需要加上对应的参数，如下所示：

# 启动时要指定ja vaagent# -Dotel.resource.attributes=service.name=provider-demo  在span中的service信息# -Dotel.propagators=b3multi 透传b3multi headerja va -ja vaagent:/opentelemetry-ja vaagent.jar -Dotel.resource.attributes=service.name=provider-demo -Dotel.propagators=b3multi -jar provider-demo-1.0-SNAPSHOT.jar

部署时需要在容器的环境中添加对应的配置：

env:  - name: OTEL_TRACES_EXPORTER   # ja vaagent输出otlp协议类型数据    value: otlp  - name: OTEL_EXPORTER_OTLP_ENDPOINT   # collector地址    value: http://otel-collector.istio-system.svc.cluster.local:4317  - name: OTEL_JA VAAGENT_ENABLED     # 开启ja vaagent功能    value: 'true'

2.5.6 观察Mesh监控数据

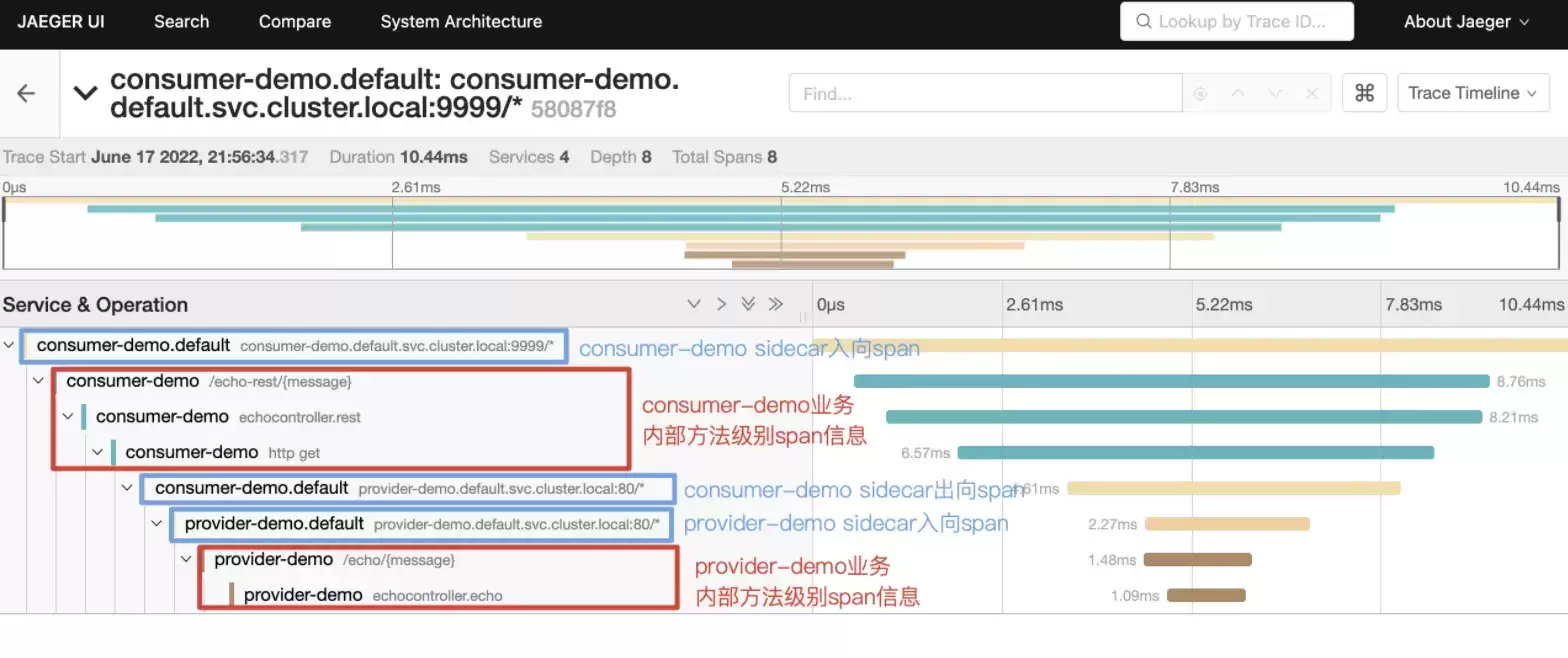

如下图为本文consumer-demo和provider-demo在业务访问中产生的监控数据（以监控系统Jaeger为例）：

通过在 Service Mesh 架构中引入 OpenTelemetry，可以总结带来的业务收益如下：

1. 通过 OpenTelemtry auto-instrumentation 机制可实现无侵入式 Trace 上下文传播，使得业务无感接入 Service Mesh 可观测性。

2. 通过 OpenTelemtry auto-instrumentation 机制可实现业务内部方法级别的监控数据采集，弥补 Service Mesh 只能在 Sidecar 侧采集监控数据的缺陷。

3. 通过 OpenTelemetry Logger MDC auto-instrumentation 机制能够将监控信息对应的 trace_id、span_id 等信息配置输出在业务日志中，方便业务排查问题。

为服务更多客户，百度智能云现已推出服务网格产品CSM（Cloud Service Mesh），为用户提供高可靠、免运维、开放的云原生微服务治理产品，火热公测中，欢迎对服务网格感兴趣的开发者与我们一起探讨实践。

更多产品介绍与使用请点击阅读原文或直接访问以下链接：

https://cloud.baidu.com/product/csm.html
