聚焦重要数据价值丨DolphinDB降采样算法介绍

1. 绪论

在真实的业务场景中，时间序列数据具有以下特点：

• 采集频率（秒级甚至毫秒级）高，导致数据量非常庞大。
• 数据价值密度低。

对数据进行合理的降采样不仅极大地可以降低系统压力、节约存储成本，同时也可以帮助用户聚焦重要信息，提升数据价值。本教程将以要点感知算法为例介绍如何在 DolphinDB 自定义并应用算法降采样数据。

1.1 行业背景

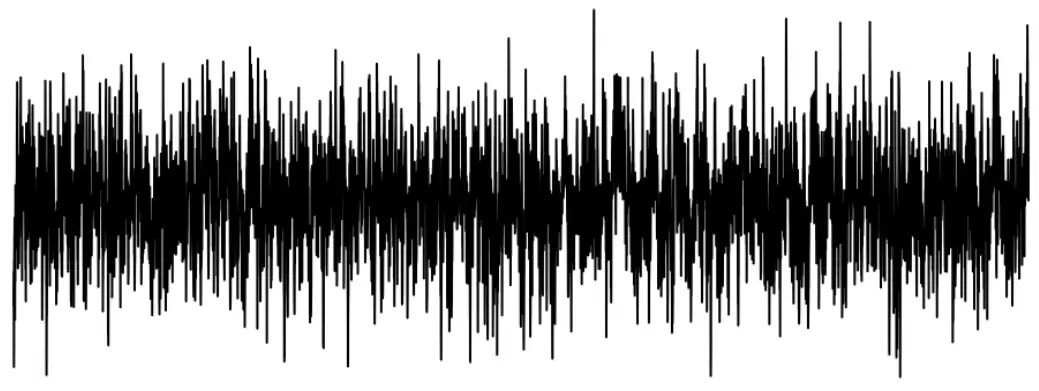

在物联网用户场景里，普遍存在这样一种需求：查询某个采集点全年（或一季度、一个月）的数据，并进行展示分析。而在展示时，若呈现所有数据，会引发性能问题，特别是实时展示时。况且，这其实并非必要，因为仅展示大概趋势就足以满足决策要求，过多数据点反而可能干扰决策。就拿折线图来说，在可视化场景中，随着x轴数据不断增多，y轴对应的数据量也会增加，体现在图上的折线就会愈发复杂。当数据量达到一定程度，就很难再从图中找到具体某一个点所代表的真实值，数据变得十分拥挤。下图展示了1个包含1万个数据点的折线图：

为了能够看到图形的整体，我们就要隐藏一些点，仅展示那些能够代表其他的点，或者是创建能够代表这些点的新数据点，这就是降采样算法解决的问题。

1.2 业务挑战

总体而言，在上述物联网时序数据应用场景中，首先需要将数据存下来，再将一定时间跨度的数据进行可视化展示，或者是流计算实时推送数据进行展示，而不对数据进行降采样，会存在以下几个问题：

• 存储成本：高采集频率、多采集点数据的存储成本极高
• 数据展示：展示原始数据遭遇性能瓶颈，且大量噪声数据影响局部趋势
• 数据价值：数据价值不与存储、展示成本成正比

2. 降采样算法概述

DolphinDB已内置实现了最大值、最小值、平均值等简单的降采样算法，用户可直接调用相应函数来计算。这些降采样算法都是用一个值来表示多条数据，这样做的好处是计算简单、速度快，但缺点是信息损失较大。除了这些，还有很多学者提出了大量更为复杂、高级的降采样算法，适用于不同的场景。DolphinDB的语言具备强大的编程能力，能支持用户自定义实现复杂的降采样算法。接下来，本文将以PIP算法为例，为大家介绍其算法原理、DolphinDB脚本实现，还会给出案例脚本，用户可在自己的DolphinDB server上直接运行该脚本。

3. PIP 算法

3.1 PIP 介绍

PIP（Perceptually Important Points）算法又叫要点感知算法，是一种时间序列聚合算法，其思路是：对于一个长度为 n 的时间序列数据，迭代地依据最大距离原则采样出 k 个数据点， k 是人为设置的降采样数据点数（k <= n）。PIP 算法的具体步骤如下（论文参考：https://sci-hub.se/10.1109/iscmi.2017.8279589）

• 第一步：采样出时间序列的第 1 个和最后 1 个样本放入降采样数据点集
• 第二步：计算剩余未采样样本点到其邻接的 2 个要点构成的直线的距离
• 第三步：采样出距离最大的样本点放入降采样数据点集
• 第四步：重复第二步和第三步直到采样要点数达到 k 个

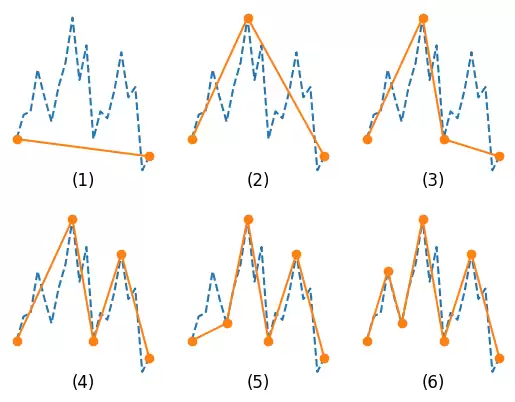

可以通过下面的演示图片，更直观的感受 PIP 算法的计算过程：

其中，上述点到直线的距离计算常用的是垂直距离（Vertical Distance），本文中的脚本实现也将采用该距离计算公式。对于点（x3，y3）到另外两点（x1，y1）、（x2，y2）所构成直线的距离的计算公式为

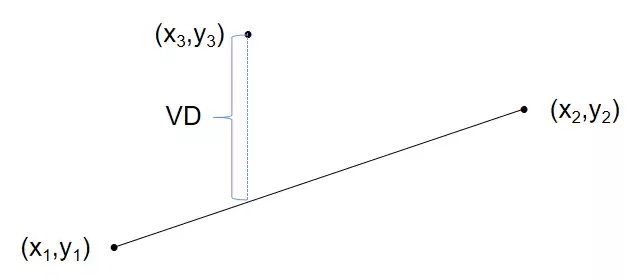

即为下图中蓝色虚线所示的距离：

3.2 脚本实现

DolphinDB 支持用户通过 defg 声明编写脚本实现自定义聚合函数，并且rolling等滑动窗口函数支持调用用户自定义的聚合函数进行滑动计算，因此 DolphinDB 天然支持用户自定义降采样算法进行滑动计算，以下代码为 PIP 算法的脚本实现：

defg PIP(X, Y){
    data = table(X as x, Y as y)
    rowTab = select x, y, rowNo(x) as rowNo from data
    n = size(X)
// k为每次滑动降采样的数据量，取值范围为 3~n（n 为滑动窗口大小）
    k = 5
    samples = 2
    result = string(X[0])+"_"+string(Y[0])
    indexList = [0,n-1]
    do{
        distanceVec = [0.0]
        for (i in 0..(size(indexList)-2)){
            start, end = indexList[i], indexList[i+1]
            x1, y1 = X[start], Y[start]
            x2, y2 = X[end], Y[end]
            a = (y1-y2)/(x1-x2)
            b = y1-a*x1
            distanceVec=join(distanceVec, abs(Y[(start+1): end] - (X[(start+1): end]*a + b)))
            distanceVec.append!(0)
        }
        distanceMax = distanceVec.max()
        tmp = table(rowTab, distanceVec as distance)
        nextPoint = select x, y, rowNo from tmp where distance = distanceMax
        result += ","+string(nextPoint.x[0])+"_"+string(nextPoint.y[0])
        indexList = indexList.append!(nextPoint.rowNo[0]).sort()
        samples = samples+1
    }while(samples < k)
    result += ","+string(X.last())+"_"+string(Y.last())
    return result
}

3.3 算法性能

PIP 算法的时间复杂度是 O(n2)，得益于 DolphinDB 内置的向量化编程，我们可以将算法的时间复杂度降低为 O(n) ，极大地提升了算法的计算性能，在单机社区版的 DolphinDB 上将 1 千万条的时间序列数据降采样至 4 万条数据只需 1.4s，并且还可以通过多线程的方式进一步提升性能。

4. 案例演示

4.1 案例脚本

本案例将以 1000 万条的正弦波动数据为例，使用 PIP 算法进行降维并展示降维前后的可视化对比，用户可以在自己的 DolphinDB 环境上运行该案例的完整代码。

• 清理环境

login('admin', '123456')
undef(all)
clearAllCache()

• 自定义 PIP 算法函数及解析函数

// PIP 算法聚合函数
defg PIP(X, Y){
    data = table(X as x, Y as y)
    rowTab = select x, y, rowNo(x) as rowNo from data
    n = size(X)
// k 为每次滑动降采样的数据量，取值范围为 3~n（n 为滑动窗口大小）
    k = 5
    samples = 2
    result = string(X[0])+"_"+string(Y[0])
    indexList = [0,n-1]
    do{
        distanceVec = [0.0]
        for (i in 0..(size(indexList)-2)){
            start, end = indexList[i], indexList[i+1]
            x1, y1 = X[start], Y[start]
            x2, y2 = X[end], Y[end]
            a = (y1-y2)/(x1-x2)
            b = y1-a*x1
            distanceVec=join(distanceVec, abs(Y[(start+1): end] - (X[(start+1): end]*a + b)))
            distanceVec.append!(0)
        }
        distanceMax = distanceVec.max()
        tmp = table(rowTab, distanceVec as distance)
        nextPoint = select x, y, rowNo from tmp where distance = distanceMax
        result += ","+string(nextPoint.x[0])+"_"+string(nextPoint.y[0])
        indexList = indexList.append!(nextPoint.rowNo[0]).sort()
        samples = samples+1
    }while(samples < k)
    result += ","+string(X.last())+"_"+string(Y.last())
    return result
}

// 降采样结果解析函数
def strToTable(result){
    samplesPIP = keyedTable(`x`y, 1:0, `x`y, `DOUBLE`DOUBLE)
    for (res in result){
        windows = res.split(',')
        for (window in windows){
            row = window.split('_')
            samplesPIP.append!(table([double(row[0])] as x, [double(row[1])] as y))
        }
    }
    return samplesPIP.sortBy!(`x, 1)
}

• 模拟数据

// 模拟 1 千万条正弦数据，大小为 153 MB
X = (double(0..9999999)*pi/1000)
Y = sin(X)

• 结合rolling函数进行滑动计算

// 调用 rolling 函数进行滑动窗口计算，每 1000 个点滑动 1 次，降采样到 10 个点
timer{pipResult = rolling(PIP, [X, Y], 1000, 999)}

// 解析降采样结果输出一张表
samplesPIP = strToTable(pipResult)

4.2 结果展示

DolphinDB 内置了画图函数 plot，用户可以在库内直接调用对数据进行可视化展示，接下来将调用 plot 函数可视化对比降采样前后数据。

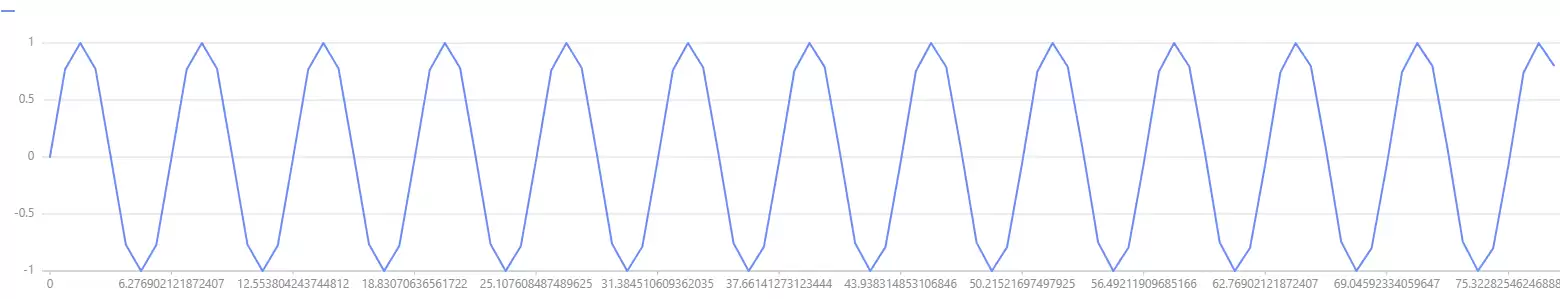

• 原始数据折线图：

plot(Y[0:10000], X[0:10000])

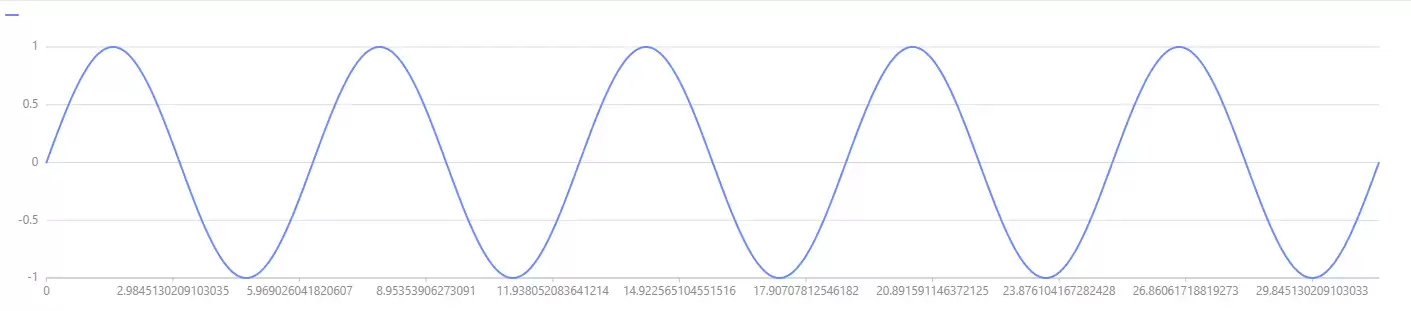

• 降采样数据折线图：

plot(samplesPIP.y[0:100], samplesPIP.x[0:100])

可见，PIP 降采样算法可以完全保留数据的趋势信息。但在实际业务场景中，需结合实际业务场景合理设置滑动窗口大小及降采样点数。
