AutoCad 2020如何创建页面设置

AutoCAD LT macOS版
AutoCAD LT macOS版

AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件,Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形,完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。

Mac 2026-10-13
设计美化 工业设计 AutoCAD CAD设计 建筑设计 机械CAD
立即下载

在AutoCAD2020布局出图中,通过页面设置管理器新建并命名页面设置,配置打印机、图纸尺寸与打印样式表后置为当前,即可提前设定输出参数,避免临时调整,显著提高出图效率。

本文目录

    AutoCAD 2020 如何创建页面设置

    在 AutoCAD 2020 的布局出图流程中,页面设置是一个绕不开的关键步骤——它决定了打印机的选择、图纸尺寸、打印范围乃至线型颜色输出规则。与其每次出图都临时调整一堆参数,不如提前创建好一套或几套页面设置方案,一劳永逸。下面咱们就一步步把这事儿理清楚。

    先切换到布局选项卡——打开你的目标图形文件,在界面底部找到「布局」标签,点击它,进入布局出图工作界面。这一步看似简单,但不少新手容易在模型空间里直接点打印,结果出来的图纸比例、范围全都不对。记住,布局出图才是正经干活的地儿。

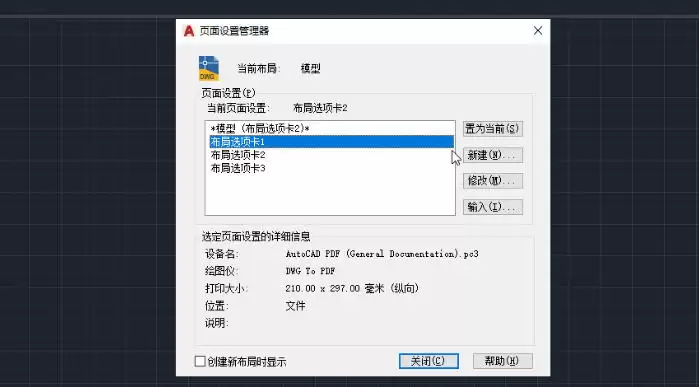

    调出页面设置管理器——在布局选项卡上右键单击,从弹出菜单里选择「页面设置管理器」,或者更直接一点,键盘输入快捷键 PAGESETUP 后回车,设置面板就会弹出来。这两种方法效果一样,看个人习惯。

    新建一个页面设置——在管理器对话框中,点击「新建」按钮,然后给你的设置起个名字。比如“A3横向-1:100”或者“A2纵向-精细打印”,建议命名有规则,方便以后在多布局中快速识别。输完名称点「确定」,进入参数配置页。

    配置打印机与图纸尺寸——在配置页里,首先选择你实际要用的打印机或绘图仪,然后设置目标图纸尺寸(比如A3、A4、自定义尺寸等)。打印范围建议选「布局」或「窗口」,根据你的图框边界来定。这一步直接决定了最终出图的物理尺寸和可打印区域,务必核对清楚。

    指定打印样式表——接下来是最影响输出效果的一环:打印样式表。它控制了线条的宽度、颜色映射、灰度等规则。一般常用的有 monochrome.ctb(黑白打印,所有颜色统一为黑色)或 acad.ctb(按颜色对应线宽)。可以根据公司或项目的标准样式来选。选好后点击「确定」保存当前设置。

    设为当前并关闭——回到页面设置管理器,你会看到刚刚新建的设置已经在列表里了。选中它,点击「置为当前」按钮,然后「关闭」。这样当前布局就绑定了这个页面设置。如果同一个文件里还有其他布局需要不同尺寸或打印机,重复以上步骤分别创建即可,所有设置都会统一保存在图形文件里,方便集中管理。
