ZBrush创建3D微型机械昆虫（下）

在今天的系列教程里，继如何使用ZBrush创建3D微型机械昆虫（上）和如何使用ZBrush创建3D微型机械昆虫（中）之后，我们继续学习如何使用ZBrush®雕刻微型机械昆虫，借助简单的硬表面建模技术，运用ZBrush的Clip（剪切）笔刷、遮罩等功能，最终在Photoshop中完成最终图像。

ZBrush创建3D微型机械昆虫的操作步骤

步骤30

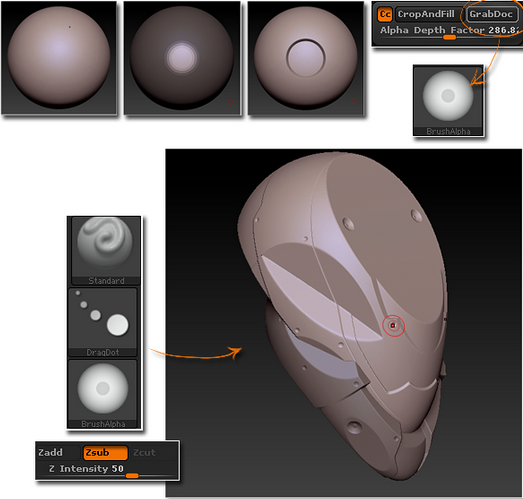

现在是时候利用Alpha制作一些有趣的细节了，我们自己来创建。作为示例我们就来创建一个铆钉。拖出一个Sphere3D，将其转换为Polymesh，应用拓扑遮罩，在中间留出一个小圆，进入Deformation子面板，降低未被遮罩表面的大小，得到你想要的铆钉表面之后，进入Alpha面板，点击GrabDoc按钮，此时Alpha已经可以使用了，我们将结合Standard笔刷、DragDot 笔触和强度设置为50的Zsub来使用它。

步骤31

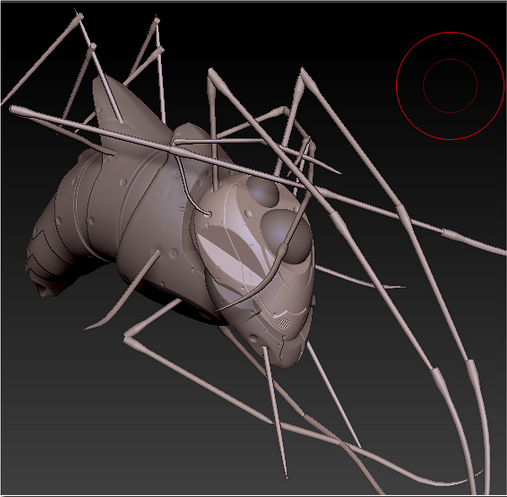

利用前面使用过的方法，我们可以创建不同的Alphas，继续细节化模型，以下是最终效果：

步骤32

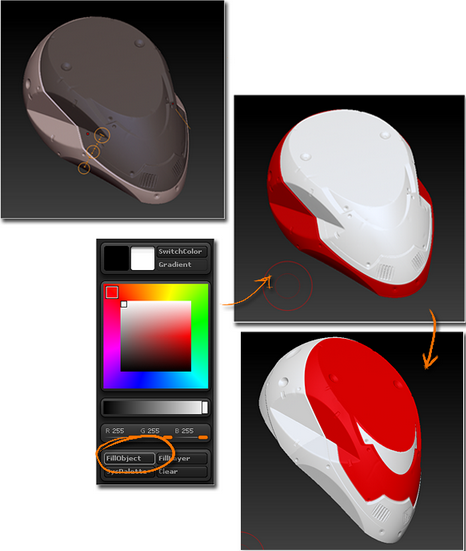

模型制作好了，下面就可以进行着色了。我们将开始遮罩区域来区分颜色，遮罩画好之后，进入颜色面板，点击FillObject按钮，注意要先打开Draw模式。

步骤33

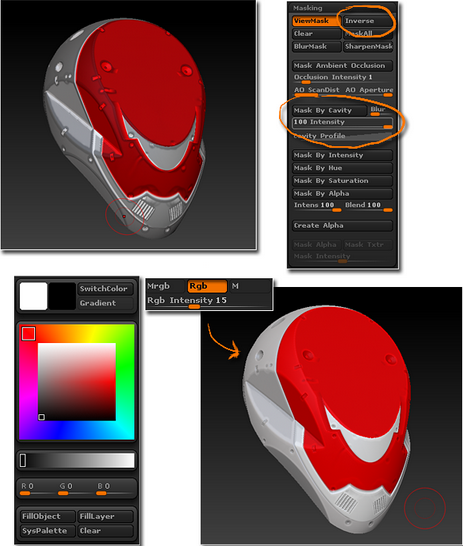

继续添加一些深度到表面，进入Masking子面板，应用Cavity Mask，设置参数如下所示。将其反选，用黑色填充未被遮罩的表面，强度设置为15。

步骤34

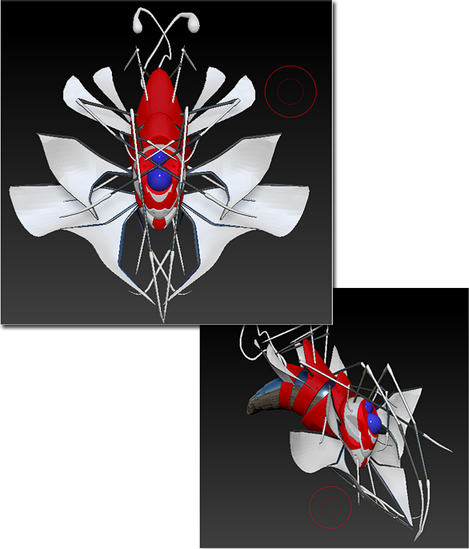

其余Subtools遵循相同的方法，用不同的色调和材质遮罩并绘制，下图是最终效果图，后面我们将重点讲解材质设置。

步骤35

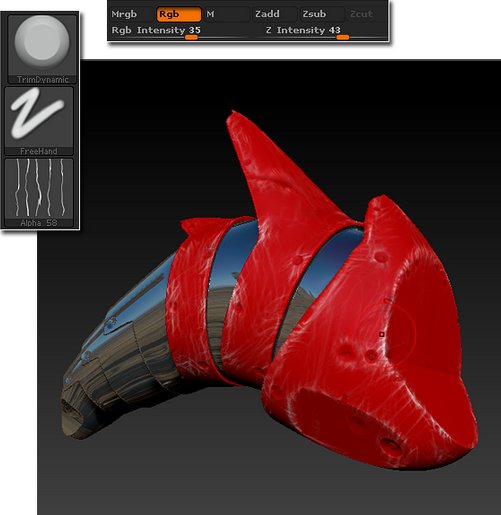

接下来我们通过添加一些油漆刮痕来添加表面细节，选择TrymDinamic笔刷，结合Alpha 58，禁用Zadd和Zsub模式，打开Rgb模式。使用白色并调整其强度，在表面上画一些Strokes来模拟磨损，也可以使用较深的颜色完成收尾工作。

步骤36

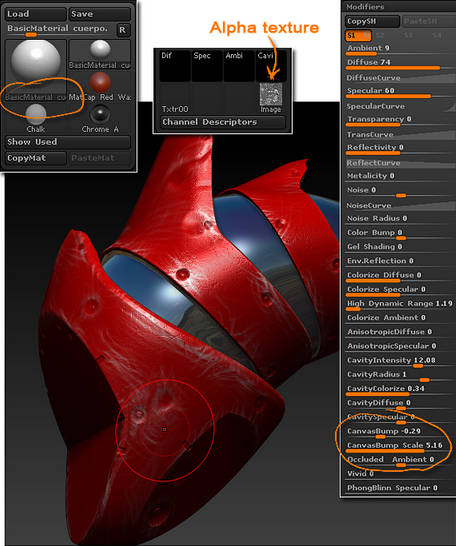

接下来调整材质，针对身体和头的颜色部分，我们将使用Basic Material 2，Diffuse、Ambient和Specular设置如下图所示，还将添加Surface Bump纹理。导入纹理图片作为Alpha，在Surface Bump选择器中选中它，然后设置Canvas Bump和Canvas Bump Scale控制，如图所示：

步骤37

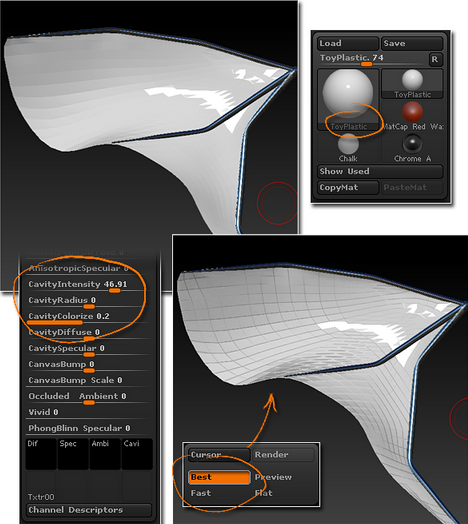

另一个要使用和调整的材质是Toy Plastic，这一次我们将彩色化它的Cavity。我们将在所有的翅膀细胞膜上使用这种材质，进入Toy Plastic的材质修改器，设置Cavity Intensity 和Cavity Colorize控制，如下图所示：

步骤38

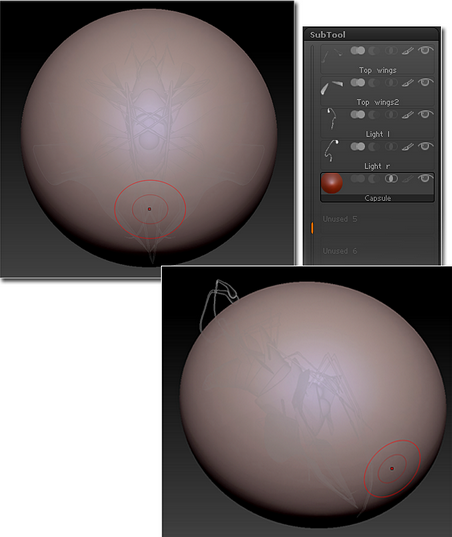

接下来添加胶囊。添加Sphere 3D作为新的Subtool，缩放直到它覆盖整个模型，检查看看背面的光触角是否露出来：

步骤39

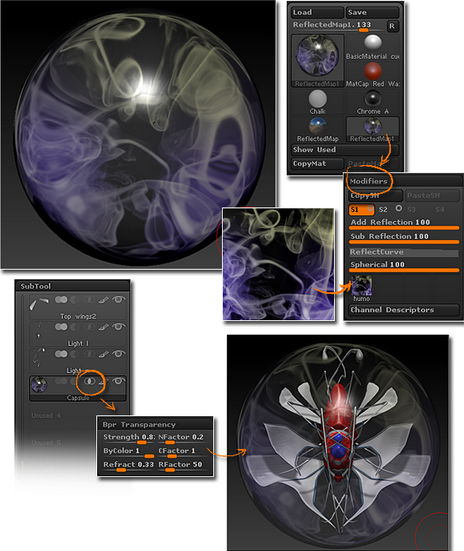

针对胶囊，我们将使用Reflection Map材质，由于之前已经在身体上使用过，因此有必要复制一次，复制该Reflection Map材质，将其粘贴到另一个不在使用中的材质上。接着在材质修改器中，更改材质纹理选择器的图片。可以在Photoshop中使用Smoke笔刷创建一张图片，先在纹理面板里将其导入为纹理，再放到选择器上，将Spherical滑动条调整为100。在Subtool菜单里，打开透明度图标，然后进入Render面板，打开Transparency按钮，调整其控制数值，如下图所示，点击BPR按钮检查结果：

步骤40

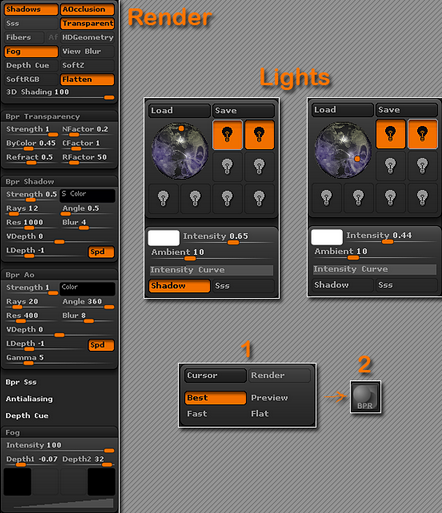

现在，除了灯光，一切都准备就绪了。添加两个白色Sun Lights（太阳光），调整如下所示。要想获得最终的渲染效果，有必要制作两个。第一个是Best Render，针对我们在材质上创建的效果，第二个是BPR Render。别忘记先打开Create Maps按钮，检查BPR配置，获取不同的贴图，这些在Photoshop后期处理过程中将会用到。

步骤41

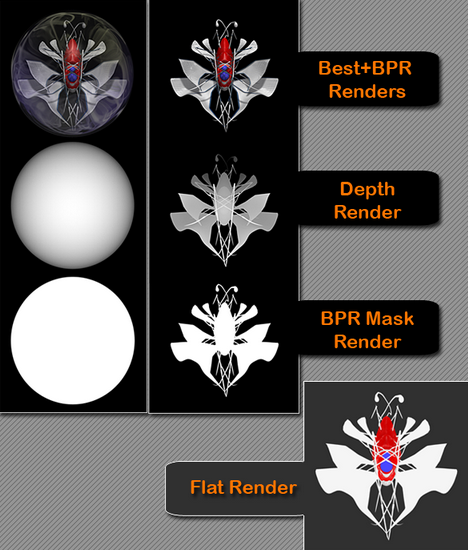

在Photoshop中完成最终合成。

步骤42

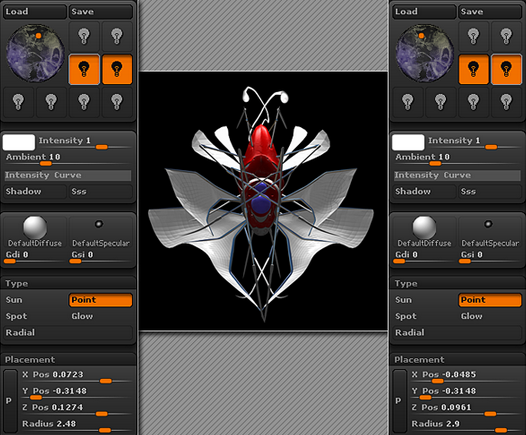

最后，我们将渲染两个额外的要在Photoshop中合成的灯光，首先，创建来自触角的灯光，使用Light面板里的Placement菜单（只需点击P按钮，然后将光标拖到触角上，把灯光放到触角上），在每个触角上放两个Point Lights，灯光设置如下，接着渲染模型。第一个利用Best Render，第二个结合BPR Render，最后导出最终图像。

最终图像

下图是最终渲染图像，可以看出Best Render在翅膀材质上的效果影响以及透明材质上的烟雾纹理，希望这篇教程能够帮助大家发掘ZBrush中的新工作流程。
