迅捷CAD编辑器将CAD图形按比例缩放的图文操作过程

迅捷CAD编辑器提供了绝对比例与相对比例两种图形缩放方式。选中图形后,通过编辑器菜单启动缩放工具,指定缩放基点。绝对比例直接输入倍数完成缩放;相对比例则需输入参考值与目标值,按比值缩放。掌握这两种方法能灵活应对不同的CAD图形调整需求。

本文目录

    在CAD制图工作中,按比例缩放图形是一项基础但至关重要的操作。无论是调整细节还是适配图框,掌握精准的缩放技巧都能极大提升效率。今天,我们就以迅捷CAD编辑器为例,详细拆解一下图形比例缩放的具体操作方法。

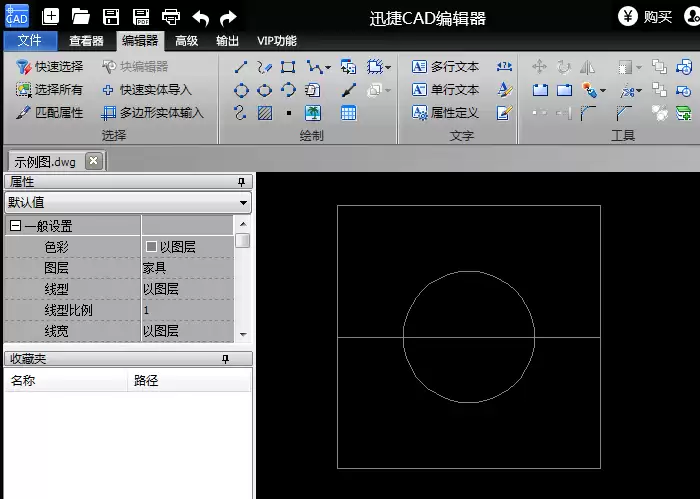

    首先,打开你需要编辑的CAD图纸文件,并在编辑区中找到准备进行缩放的图形对象。

    启动缩放工具

    选中目标图形后,将目光移至软件上方的“编辑器”菜单。在这里,点击“缩放”工具右侧的下拉按钮,你会看到“绝对比例”和“相对比例”两个选项。根据你的需求选择其一。

    指定缩放基点

    接下来,需要在图中点击选择一个缩放基点,或者直接输入基点精确的X、Y坐标位置。这个点将作为图形缩放时的固定参考中心。

    绝对比例缩放

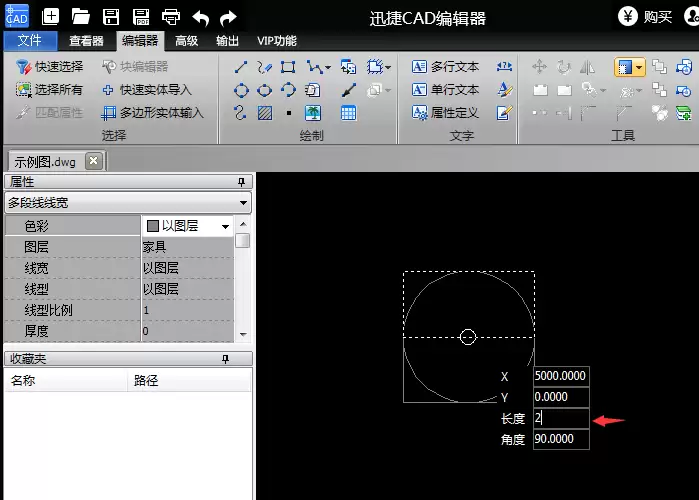

    如果你选择了“绝对比例”,操作就非常直接。只需在随后弹出的“长度”一栏中输入缩放倍数,例如输入“2”,然后按下Enter键。图形(包括边长、直径等所有尺寸)就会立刻放大为原来的2倍。

    相对比例缩放

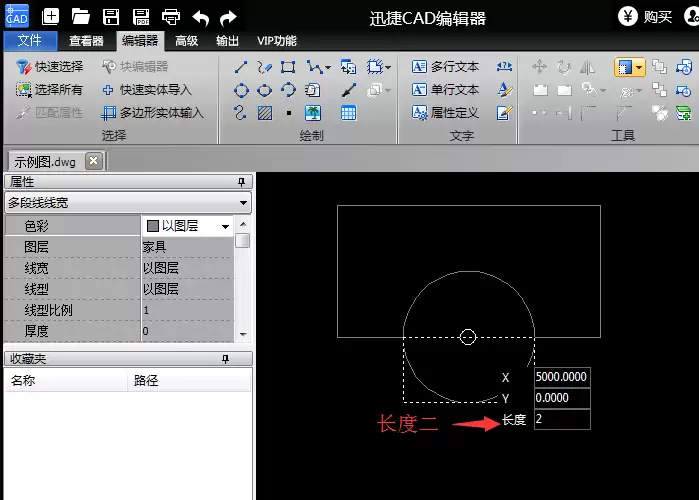

    如果选择的是“相对比例”,步骤会稍有不同。它需要你输入两个数值来定义比例关系。具体操作是:先在第一个“长度”中输入参考值,比如“1”,按Enter键;接着在第二个“长度”中输入目标值,比如“2”,再按Enter键。同样地,图形会按照1:2的比例关系,放大为原来的2倍。

    两种比例的区别与选择

    简单来说,“绝对比例”是直接给出一个缩放倍数,图形按此数值进行整体缩放。而“相对比例”则是给出前后两个数值,图形按照这两个数值的比值进行缩放。

    举个例子,如果想将图形缩小到原来的一半:使用“绝对比例”,直接输入“0.5”即可;若使用“相对比例”,则可以输入“2”和“1”(比例2:1等同于放大2倍,但这里我们调换了参考顺序,实际应用中需注意逻辑),或者任何一组比值为2:1的数值(如4和2)。具体选择哪种方式,取决于你的操作习惯和当时的绘图上下文。

    以上就是使用迅捷CAD编辑器进行图形比例缩放的完整流程。理解并熟练运用这两种缩放方式,能让你在面对不同的设计调整需求时更加得心应手。
