使用迅捷CAD编辑器在CAD里插入图片的操作流程介绍
作者:BlueNight
时间:2026-06-12
浏览:18
启动CAD软件并打开图纸文件,在功能区找到“图像”工具。通过对话框浏览并选择图片,设定插入点坐标和缩放比例后确认。图片插入后可选中,在属性面板中调整位置、比例等参数。掌握此方法可将图片整合进设计图作为参考。
本文目录
在CAD制图工作中,有时需要将参考图片、标识或示意图插入到图纸中,这其实是一个很常见的需求。今天,我们就来详细梳理一下在CAD图纸中插入图片的标准操作流程。
首先,你需要启动CAD编辑软件,并打开目标图纸文件。市面上主流的CAD软件通常都支持DWG、DXF、DWT等常见格式。

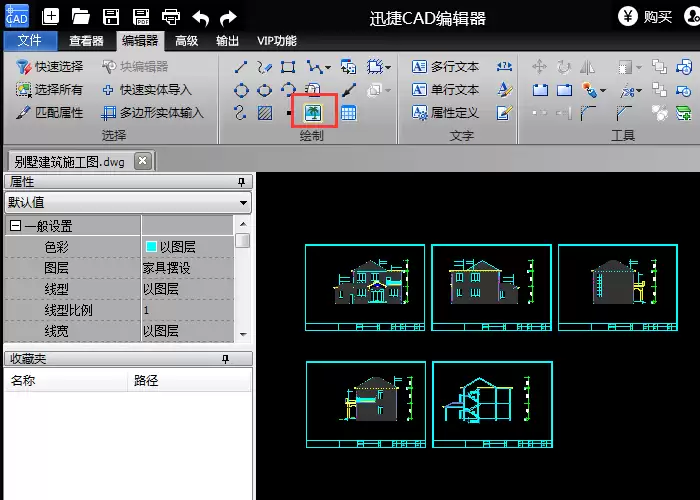

文件打开后,将视线移至软件的功能区。在“编辑器”或类似命名的菜单选项卡中,可以找到“图像”工具。点击它,会弹出一个用于管理插入图片的对话框。

接下来是关键步骤。在对话框中,通过“浏览”按钮定位并选择你电脑上的图片文件。选定后,需要设定两个核心参数:一是“插入点”,即图片放置在图纸上的哪个坐标位置;二是“缩放比例”或具体尺寸,用以控制图片在CAD环境中的显示大小。参数设置完毕,点击“确定”,图片便会准确地出现在指定位置。

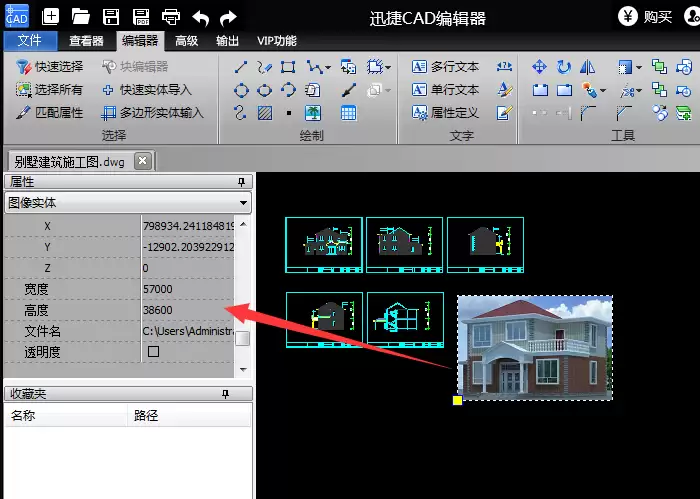

图片插入后,如果需要对它进行调整,操作也很直观。只需用鼠标选中该图片对象,软件界面侧边栏的属性面板通常会同步显示其各项参数,例如图层、位置、比例、旋转角度等,你可以在这里进行精确的修改。

至此,整个插入并设置图片的流程就完成了。掌握这个方法,就能轻松地将各类图片资料整合进你的CAD设计图中,作为有效的参考或补充说明。
