Autocad使用偏移命令绘制平行线的图文操作流程
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件,Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形,完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
AutoCAD的“偏移”命令能便捷绘制平行线。首先用直线命令画出基准线,输入快捷命令O启动偏移,设定间距后选择基准线,再指定偏移方向即可生成平行线。掌握此命令可提升绘图效率。
对于刚接触AutoCAD的朋友来说,绘制平行线可能是个小挑战。其实,借助软件内置的“偏移”命令,这件事可以变得非常简单。下面,我们就通过一个直观的图文流程,一步步拆解如何用偏移命令快速画出精准的平行线。
首先,打开AutoCAD,我们需要一条基准线。在绘图区域,输入画直线的快捷命令 L(Line),回车确认,然后指定起点和终点,画出一条任意长度的直线。

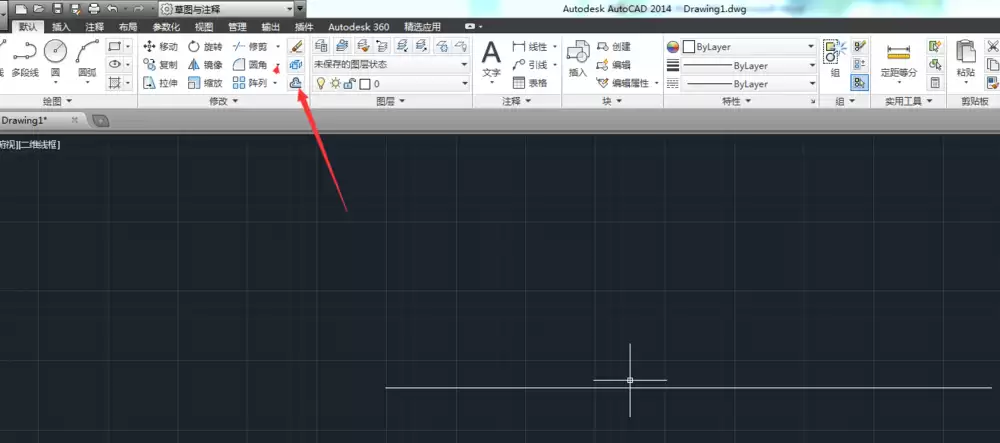

基准线有了,接下来主角登场——偏移命令。你可以在顶部菜单栏找到它,但更高效的方式是直接使用它的快捷命令:O(Offset),输入后按回车键。

执行命令后,命令行会提示你指定偏移距离。这时,直接输入你想要的平行线间距数值,比如“10”,然后再次回车确认。

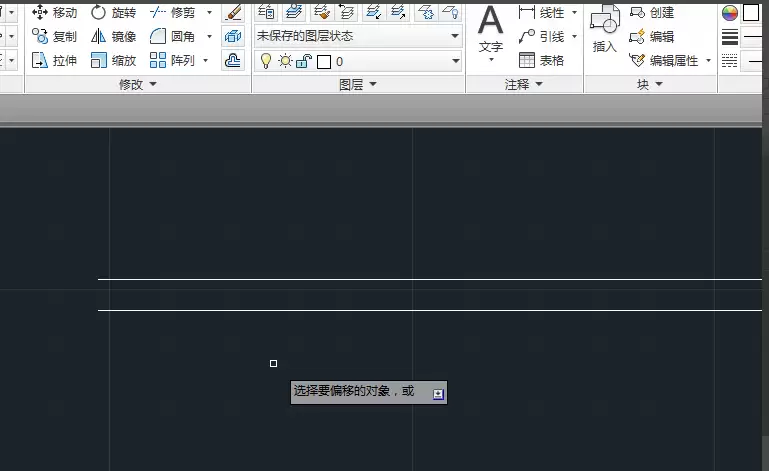

距离设定好了,现在要选择偏移对象。将光标移动到你刚才画的那条直线上,当直线被高亮显示时,单击鼠标左键选中它。

选择对象后,最关键的一步来了:指定偏移方向。将鼠标光标移动到原始直线的某一侧(左侧或右侧),你会看到一个预览的平行线出现。确定方向后,单击鼠标左键。

看,一条与原始直线精确平行的新线就这样生成了。如果需要,你可以继续点击其他侧,生成更多平行线,或者按ESC键结束命令。

至此,整个操作就完成了。从画出一条线到生成它的平行线,整个过程清晰而直接。掌握“偏移”这个核心命令,能极大地提升你在AutoCAD中处理类似图形的效率,不妨多尝试几次,熟悉这个流程。
