物奇微电子发布全球最低功耗双频Wi-Fi 6芯片

2026年6月3日，第十六届松山湖中国IC创新高峰论坛上，重庆物奇微电子副总裁庞功会带来了一个主题演讲——《WQ9002：超低功耗双频Wi-Fi 6芯片，助力AI眼镜打造极致续航体验》，正式发布了面向AI眼镜等可穿戴设备的最新无线连接芯片。

“Wi-Fi运行功耗占比，直接影响AI智能眼镜的续航体验。”庞功会在演讲中直指行业核心痛点。为了解决这个问题，物奇推出了号称“全球最低功耗”的双频Wi-Fi 6芯片WQ9002，目标很明确：在性能与续航之间，找到一个更优的平衡点。

AI眼镜的“三合一”架构困局

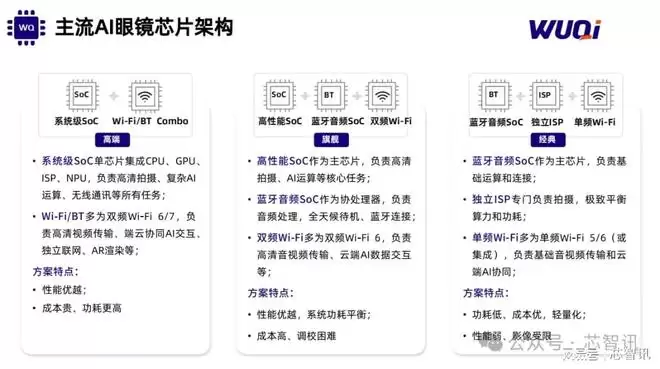

庞功会在开篇梳理了当前AI眼镜主流的三种芯片架构方案，并逐一分析了各自的优劣势。

第一种是系统级SoC单芯片方案。这种架构把CPU、GPU、ISP、NPU和无线通信功能全部集成在一颗芯片里。性能确实强，但代价也高——成本高、功耗大。“在中国，眼镜是要戴一整天的，所以这个方案面临很大挑战。”庞功会这样评价。

第二种是高性能SoC+蓝牙音频SoC加Wi-Fi的方案。这种方案引入蓝牙音频SoC作为协处理器，负责全天候待机、音频处理和蓝牙连接，主SoC则专注于高清拍摄和AI运算。性能和功耗之间取得了不错的平衡，但成本偏高，调校也不容易。

第三种是蓝牙音频SoC+独立ISP+单频Wi-Fi的方案。以蓝牙音频SoC作为主芯片，负责基础运算和连接，独立ISP专门处理图像。庞功会认为，这种方案功耗低、成本优、轻量化，但性能和影像能力受到限制。

为了佐证不同架构的功耗差异，他举了三款市售产品的续航数据：雷鸟X3 Pro AI眼镜搭载245mAh电池，续航最长仅5小时，功耗偏高；Ray-Ban Meta Wayfarer搭载154mAh电池，续航8小时，功耗相对平衡；而采用物奇方案的Looktech AI眼镜，在160mAh电池下实现了14小时长续航。

Wi-Fi：被忽视的“耗电大户”

庞功会指出，AI眼镜整机功耗由主控、Wi-Fi、蓝牙、摄像头、传感器等多个模块叠加构成，但Wi-Fi模块的功耗问题往往被忽视。

他分析说，未来AI眼镜有两种趋势正在推动Wi-Fi的重要性升级。一方面，眼镜的应用场景越来越多，Wi-Fi的使用频率和时长将大幅增加；另一方面，以中国移动为代表的厂商正推动眼镜“脱离手机独立存在”——在充电仓中加入通信模块，让眼镜可以独立联网。这意味着Wi-Fi将从“偶尔传输照片视频”变成“长时间在线”的核心模块。

但Wi-Fi芯片面临一个两难困境：Wi-Fi 4功耗较低，但传输带宽严重受限；Wi-Fi 6/7性能强劲，但功耗过高。如何在高通量传输与超低功耗之间兼顾，成为技术难点。

据公开信息统计，2025年国内发布的16款AI眼镜中，小米、阿里、百度等10款采用了高通Wi-Fi芯片。在高端和旗舰方案中，国内Wi-Fi芯片很少见到，海外厂商占据着主导地位。

WQ9002：全球最低功耗双频Wi-Fi 6

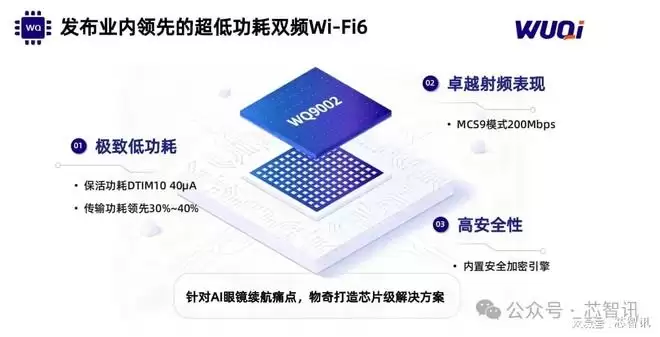

针对这些痛点，物奇微正式发布了超低功耗双频Wi-Fi 6芯片WQ9002。庞功会在演讲中强调，这款芯片在保活功耗和传输功耗上的表现均领先国际厂商，“可以说是全球最低功耗的Wi-Fi 6芯片”。

WQ9002支持2.4G和5G双频段，符合IEEE 802.11ax标准（Wi-Fi 6），同时集成了BLE 5.4蓝牙功能。芯片采用6毫米×6毫米的QFN小型化封装，单芯片集成度很高。

射频性能方面，WQ9002集成了PA和LNA射频单元，物理层最高支持MCS9模式，最大传输速率可达200Mbps。功耗方面，保活功耗（DTIM10模式）仅为40微安，在同等连接条件下，传输功耗较市场同类产品领先30%至40%。

庞功会特别指出：“目前市场上大量出货的某国际厂商产品，今年发布了下一代芯片，号称比上一代低30%至40%，而我们的WQ9002功耗比他们新出来的那颗还要再低。在20兆带宽的情况下，我们的功耗只有对方的一半不到。”

安全性方面，WQ9002内置硬件级安全加密，支持安全启动以及AES、RSA、ECC、SHA等硬件加密算法。芯片还配备了30多路GPIO，支持SDIO、SPI、I2C、UART等丰富接口，扩展能力也很强。

值得一提的还有，WQ9002基于开源RISC-V架构，核心IP自主可控。

超低功耗是如何炼成的？

庞功会在演讲中详细解释了WQ9002实现超低功耗的技术路径。他表示，低功耗Wi-Fi芯片的设计难度极高，尤其是在5GHz频段，射频设计面临双频信号易相互干扰、对噪声和信号精度控制要求极高的问题。此外，微安级低功耗的电源与电路架构设计、Wi-Fi 6协议完整适配的动态功耗调度算法、以及可穿戴设备空间和散热受限条件下的高集成设计，都是重大挑战。

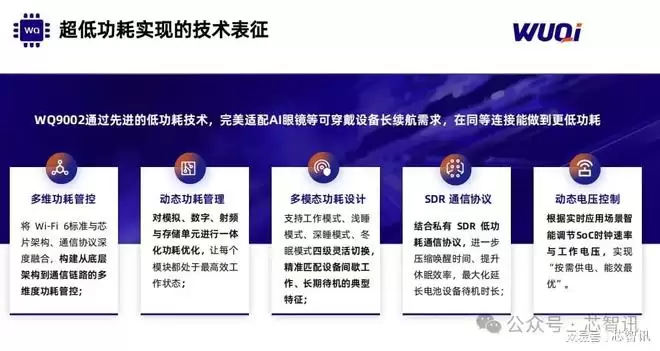

物奇通过五个方面的技术实现了功耗突破：一是多维功耗管控，将Wi-Fi 6标准与芯片架构、通信协议深度融合；二是动态功耗管理，对模拟、数字、射频与存储单元进行一体化功耗优化；三是多模态功耗设计，支持工作、浅睡、深睡、冬眠四级灵活切换；四是结合私有SDR低功耗通信协议，进一步压缩唤醒时间、提升休眠效率；五是动态电压控制，根据应用场景智能调节时钟速率与工作电压，实现“按需供电、能效最优”。

物奇的“连接+端侧AI”双轮驱动

在演讲的后半部分，庞功会简要介绍了物奇微电子的公司概况。物奇成立于2018年7月，是一家专注于“连接+端侧AI”领域的芯片设计公司，已被认定为国家级专精特新“小巨人”企业。公司所有芯片均基于RISC-V开源架构，核心IP自主可控，在低功耗设计、高集成度以及通信优化方面都具备业界领先水平。

物奇拥有射频、模拟、通信算法、协议栈及SoC全建制的芯片研发团队，团队规模超过320人，其中研究生占比超过50%。在射频性能方面，庞功会表示公司的设备性能“比美国最好的公司还要好1到2个dB”。

融资方面，物奇获得了中国移动5G基金、顺为资本、南方工业、国家中小企业发展基金等顶级产业资本和投资机构的支持。

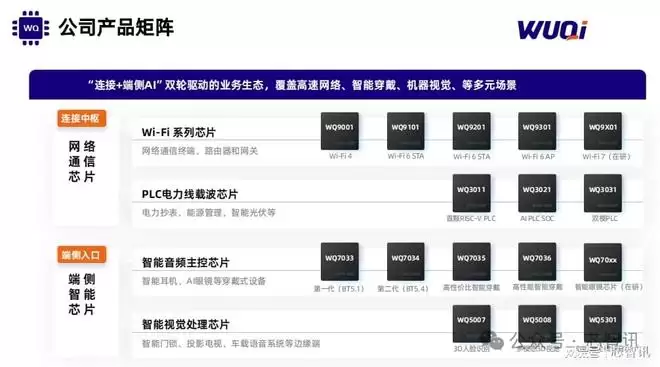

物奇的产品矩阵涵盖“连接+端侧AI”双轮驱动的业务生态，具体包括四大类产品：网络通信芯片（Wi-Fi系列、PLC电力线载波芯片）和端侧智能芯片（智能音频主控芯片、智能视觉处理芯片）。庞功会透露，公司在智能门锁领域的市场份额已位居第一，同时产品也应用于车载系统等领域。

截至目前，物奇的产品已为超过60家品牌客户赋能，打造了超过100款产品，覆盖AI眼镜、投影仪、智能门锁、路由器等多种应用场景。
