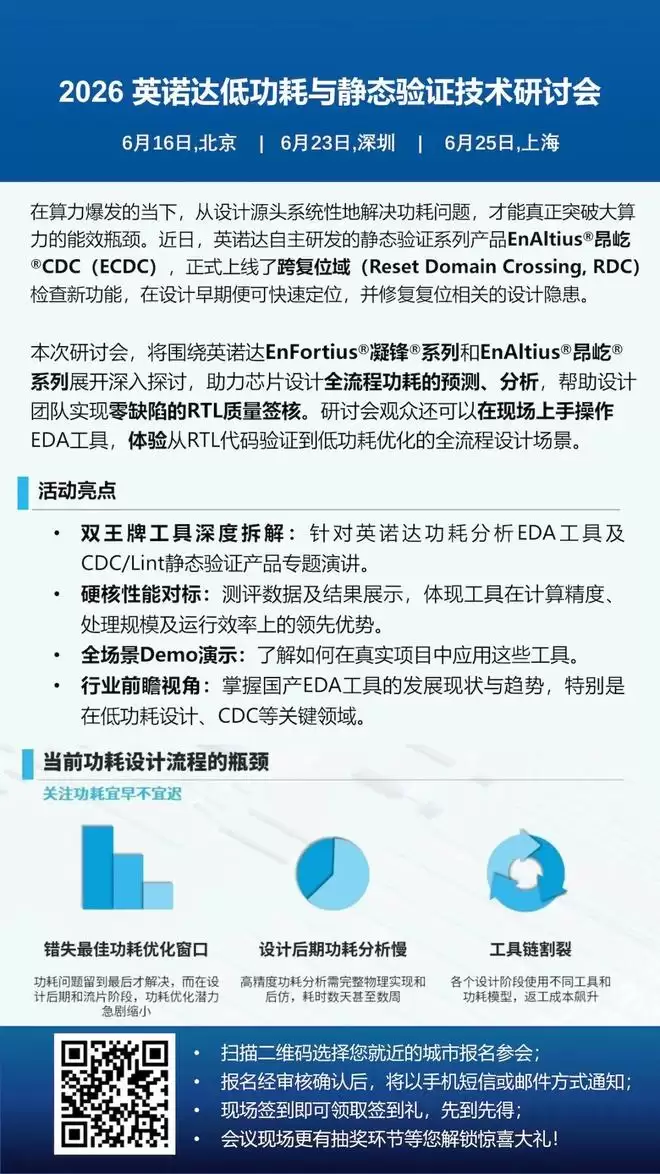

从RTL到低功耗优化全流程！国产EDA低功耗 & 静态验证技术研讨会

算力爆发的时代，功耗早已成为芯片设计无法绕开的核心瓶颈。如何在高性能与低功耗之间找到最佳平衡点，是摆在每一位设计者面前的现实挑战。

今天，我们就来深入拆解英诺达旗下的两款王牌EDA工具——EnFortius®凝锋®系列与EnAltius®昂屹®系列。从RTL验证到低功耗优化，我们将梳理其全流程能力，并结合实际的性能对标数据与场景化演示，一探国产EDA工具在当前技术浪潮下的进展与思考。

EnFortius® 凝锋®：静态验证与低功耗签核的利器

在芯片设计流程中，静态验证是确保设计功能正确、功耗可控的关键环节。EnFortius®凝锋®系列工具正是聚焦于此，它提供了一套从RTL到门级的完整静态验证与低功耗签核解决方案。

其核心优势在于对先进低功耗设计架构的深度支持。无论是多电压域、电源关断（Power Gating），还是动态电压频率调整（DVFS），工具都能进行精准的建模与分析。这意味着，设计团队可以在设计早期就发现潜在的功耗问题，比如隔离单元缺失、电平转换器错误等，避免问题流片后才发现，从而大幅节省后期修复的成本与时间。

更值得一提的是它在签核阶段的能力。在最终交付生产前，EnFortius®能够进行全面的低功耗规则检查与电源网络分析，确保芯片在实际供电下的稳定与可靠。这好比是为芯片的“能源系统”做了一次彻底的压力测试与体检。

EnAltius® 昂屹®：物理实现与功耗优化的引擎

如果说EnFortius®擅长的是“检查”与“验证”，那么EnAltius®昂屹®系列则专注于“实现”与“优化”。它涵盖了数字芯片物理实现的完整流程，包括综合、布局布线、时钟树综合等，并将低功耗优化贯穿始终。

在逻辑综合阶段，工具就能根据时序、面积和功耗的约束进行智能权衡，生成更优的网表。进入物理设计后，其布局布线引擎能够充分考虑功耗的影响，例如通过优化单元布局来减少长距离线网的开关活动，从而降低动态功耗。

对于时钟树这种功耗大户，EnAltius®提供了先进的时钟门控（Clock Gating）插入与优化策略，能有效关闭闲置模块的时钟，显著降低动态功耗。同时，工具支持多角多模式（MCMM）分析，确保芯片在各种工作场景下都能满足功耗和性能要求。

性能对标与全场景演示：用数据说话

工具的性能究竟如何，最终还是要靠硬核的数据来证明。根据公开的性能对标信息，这两大系列工具在多项关键指标上，如运行速度、内存占用、结果质量（QoR）等方面，均已达到业界主流水平，部分场景下甚至表现更优。

例如，在大型SoC设计的静态验证中，EnFortius®展现了出色的容量与吞吐能力；而在某些基准测试的物理实现流程中，EnAltius®在达成相同时序目标的同时，实现了更具竞争力的功耗面积结果。

当然，工具的价值最终要落在实际项目中。通过全场景的项目Demo演示，可以直观地看到工具如何协同工作，从RTL代码开始，一步步完成功能验证、逻辑综合、物理实现，直至生成最终的可交付数据，并在此过程中持续进行功耗分析与优化。

国产EDA的趋势前瞻

讨论具体的工具，离不开对行业大背景的观察。当前，全球半导体产业格局正在发生深刻变化，供应链安全与自主可控成为重中之重。这为国产EDA的发展提供了前所未有的历史机遇，也提出了更高的要求。

未来的趋势将不仅仅是工具的“可用”，更是“好用”和“领先”。这意味着国产EDA需要：

全流程覆盖与深度整合： 提供端到端的解决方案，并确保各环节工具数据无缝衔接，提升整体设计效率。

对先进工艺与设计方法的敏捷支持： 紧跟FinFET、GAA等先进工艺，以及Chiplet、3D-IC等新兴设计方法学，快速迭代工具能力。

智能化与云原生： 融入AI/ML技术以提升工具自动化与优化水平，并借助云平台提供弹性算力，应对超大规模设计的挑战。

英诺达EnFortius®与EnAltius®系列的持续演进，正是沿着这些方向迈出的坚实步伐。它们的深度拆解，不仅展示了一套工具链的能力，也折射出国产EDA在突破关键技术、构建完整生态上的努力与进展。

说到底，在算力与功耗的博弈中，优秀的EDA工具是设计师手中最关键的杠杆。而一个健康、有竞争力的本土EDA生态，则是整个产业行稳致远的坚实基础。
