AutoCAD2007如何绘制齿轮图形
在AutoCAD2007中绘制足球模型，核心是利用阵列和布尔运算组合基本图形。首先绘制圆和正五边形，通过环形阵列围绕圆心复制五边形。接着使用面域命令将图形转为可编辑面，并通过并集合并。最后绘制同心圆完善结构，为后续三维建模奠定基础。
想在AutoCAD 2007里画一个足球模型？这事儿听起来复杂，其实跟着步骤走，用几个基础命令就能搞定。整个过程的核心，就是巧妙地利用“阵列”和“布尔运算”来组合基本图形。
首先，双击打开你的AutoCAD 2007软件，准备开始我们的绘图之旅。
第一步，搭建基础框架。在绘图区，先用“圆”工具画一个任意大小的圆。接着，在旁边用“正多边形”工具画一个正五边形。这个五边形的大小需要你稍作调整，让它看起来能和圆搭配，为后续步骤做好准备。
关键一步：环形阵列

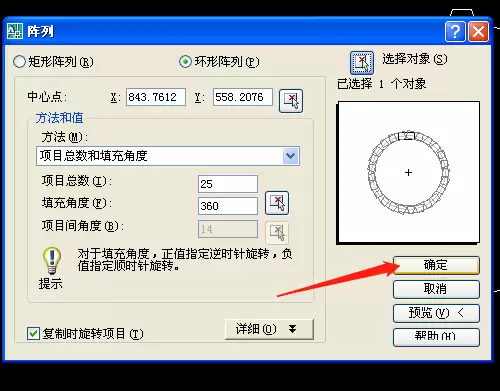

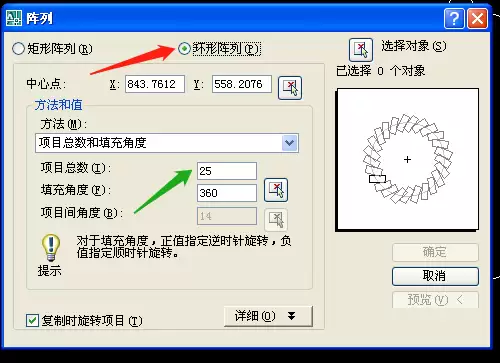

接下来是关键操作。点击“修改”工具栏里的“阵列”工具，会弹出一个对话框。这里记得选择“环形阵列”。然后，你需要手动设置几个参数：
1. 中心点：点击右边的拾取按钮，然后选择我们第一步画的那个圆的圆心。
2. 方法和值：在“方法”下拉菜单里，选择“项目总数和填充角度”。“项目总数”填5，“填充角度”保持360度不变。
3. 选择对象：点击右上角的“选择对象”按钮，然后去点击我们画好的那个正五边形，按空格键确认。

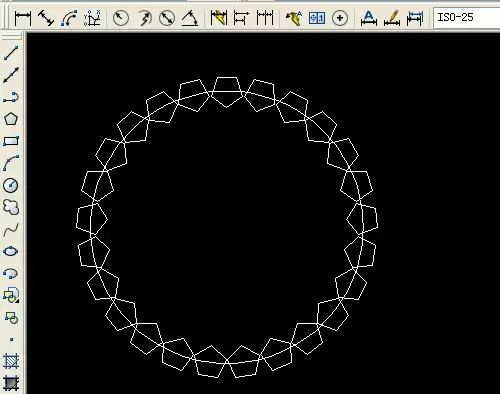

全部设置好后，点击“确定”。看看发生了什么？一个正五边形，瞬间围绕圆心复制出了5份，均匀地排成了一个圈。
从平面到立体的转化
现在，我们得到的是一个平面图形。要让它变成实体，需要用到“面域”命令。在绘图工具栏找到并点击“面域”图标，然后用鼠标框选住刚才阵列生成的所有图形（包括最初的那个圆和所有五边形），按回车确定。这一步操作，是把这些封闭的线条转换成一个个可以参与三维运算的“面”。

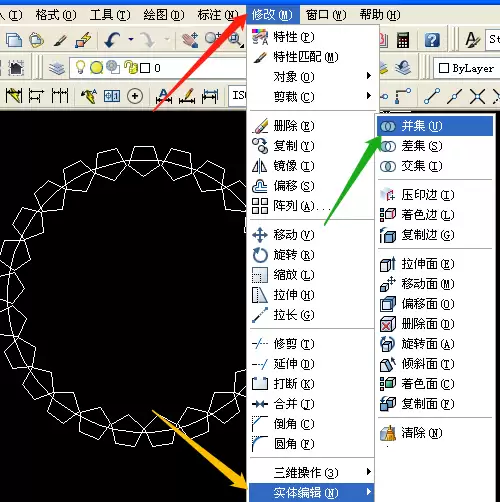

面域创建成功后，就该进行“并集”操作了。点击菜单栏的“修改” -> “实体编辑” -> “并集”，然后再次框选所有的对象（那些面域），按回车确认。这个命令的作用，是把所有独立的面域合并成一个完整的、连通的整体对象，为后续的拉伸或旋转成实体打下基础。
最后，我们来给这个“足球骨架”增加一点细节。使用“圆”工具，以同一个圆心，画一个比最初那个圆更大（或更小）的同心圆。这个圆可以用来后续切割出足球的轮廓，或者作为其他特征的参考，让模型看起来更完整。
至此，一个足球模型的基础平面图就绘制完成了。虽然这还不是一个三维实体，但已经具备了足球表面经典的五边形阵列结构。你可以在这个基础上，通过“拉伸”、“旋转”或者更复杂的三维编辑命令，将它变成立体的足球模型。整个过程的核心思路，就是先通过阵列快速创建重复图案，再通过面域和布尔运算将它们整合，这正是用AutoCAD进行规则图形建模的典型方法。
