AutoCAD 2007作为Autodesk公司推出的一款经典CAD软件，在设计效率和三维可视化方面带来了显著提升。其引入的动态观察和视觉样式等功能，让三维建模变得更加直观，同时增强的二维绘图工具也进一步保障了设计的精度。今天，我们就来详细聊聊其中一项实用功能——环形阵列的具体操作方法。
AutoCAD 2007环形阵列使用步骤
首先，我们需要一个用于阵列的对象。使用绘图工具栏中的多边形工具，在绘图区绘制一个五边形。当然，你也可以使用圆形、矩形或其他任何需要环形排列的图形。
对象准备好之后，就可以启动阵列命令了。有两种常用方式：一是直接点击右侧修改工具栏中的“阵列”按钮；二是在命令行输入快捷命令 ARRAY 然后按下回车键。这两种方法都能调出阵列对话框。

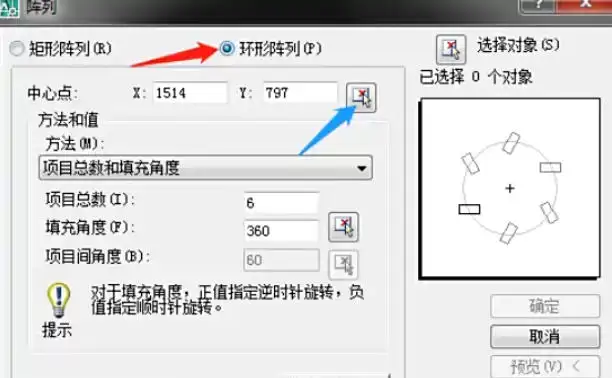

在弹出的阵列对话框中，关键的第一步是选择阵列类型。这里请务必选择 “环形阵列” 选项。选择后，对话框会切换到环形阵列的参数设置界面。
接下来需要指定阵列的中心点。点击对话框中“中心点”旁边的拾取图标，对话框会暂时隐藏，光标会回到绘图区。此时，在图形上点击你希望环绕的中心位置，比如五边形的几何中心，或者图形外的任意一点。点击后，中心点坐标会自动填入对话框。
指定中心点后，阵列对话框会再次弹出，显示刚才设定的中心坐标。
现在，来到核心的参数设置环节。你需要根据设计意图调整几个关键值：
- 项目总数：这里控制着复制出多少个对象。例如，输入“6”，就意味着连同原始对象在内，最终会得到6个均匀分布的五边形。
- 填充角度：默认是360度，表示围绕中心点排满一整圈。如果只需要阵列半圈，则可以改为180度。
参数设置好后，点击“选择对象”按钮，再次回到绘图区，用鼠标单击选择之前绘制的五边形，然后按空格键或回车键确认。

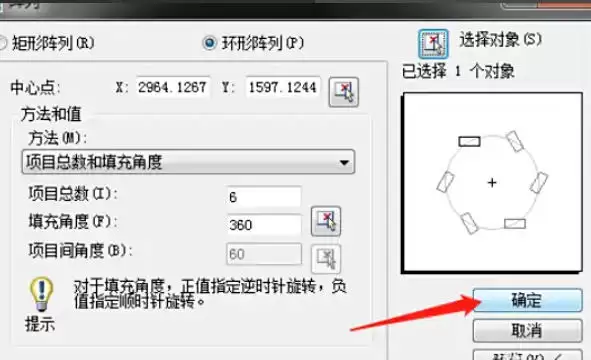

最后一步，确认所有设置无误后，点击对话框底部的“确定”按钮。一瞬间，软件就会按照你设定的中心点和数量，生成一个完整的环形阵列图案。
整个过程清晰明了，关键在于准确指定中心点和设置好项目数量。掌握这个方法后，无论是绘制齿轮的齿、法兰盘的螺栓孔，还是任何需要圆周排列的图形元素，效率都会大幅提升。
