在AutoCAD2010中设置图形界限能规范绘图区域，提升效率。通过“格式”菜单打开“图形界限”对话框，通常保持左下角点为默认(0,0)，并根据图纸尺寸设置右上角点坐标，如A4图纸可设为(210,297)。设置后使用“ZOOM”命令的“全部”选项可查看生效范围，确保图形被约束在界限内，有助于保持绘图整洁与专业。
在AutoCAD 2010中进行绘图时，合理设置图形界限是奠定高效、准确工作基础的关键一步。它就像为你的设计图纸划定了一个清晰的“舞台边界”，能有效避免图形散乱无章，让后续的缩放、查看和输出都更加规范可控。那么，这个看似简单的“界限”究竟该如何设置呢？

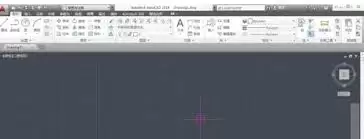

操作其实很直观。首先，启动你的AutoCAD 2010软件，将目光移至顶部的菜单栏。找到“格式”选项，点击后在下拉菜单中选中“图形界限”。
点击后，“图形界限”对话框便会弹出。这里需要关注的参数有两个：“左下角点”和“右上角点”。
对于“左下角点”，多数情况下保持默认的坐标值(0,0)即可，这意味着你的绘图原点将从坐标系的零点开始。当然，如果某些特殊绘图场景要求你从其他坐标起点开始，比如(10,10)，也可以根据实际需要灵活调整。
而“右上角点”的设置则直接决定了绘图区域的实际大小，是设置的核心。你需要根据计划绘制的图纸尺寸来输入坐标值。举个例子，如果你要绘制一张标准的A4图纸（尺寸为210mm × 297mm），并且你的绘图单位设置为毫米，那么就可以将右上角点坐标设置为(210, 297)。这样一来，你的绘图区域就被精准地限定在A4纸的范围内了。
分别设定好左下角和右上角的坐标后，点击“确定”按钮，图形界限的设置便即刻生效。
设置完成后，如何验证它是否真的起作用了呢？一个简单的方法是使用“ZOOM”命令。在命令行输入“ZOOM”或简写“Z”，然后选择“全部(A)”选项。执行后，视图会自动缩放并平铺，刚好充满你刚才设定的那个矩形界限区域，所有后续图形都将被约束在此范围内显示。
在绘图过程中，一旦有图形元素被放置或移动到界限之外，系统有时会给出提示（具体取决于相关设置）。这就像一个友好的提醒，让你能及时检查并调整图形的位置，确保一切都在预设的“舞台”之内。
总而言之，在AutoCAD 2010中主动设置图形界限，是一个将工作环境规范化的好习惯。它不仅能预防因图形溢出导致的显示或打印问题，更能提升绘图过程的整体可控性和专业性。掌握这个基础而实用的技巧，无疑能让你在设计工作中更加得心应手。
