刚刚，台积电官宣 1.2nm ！

台积电公布2029年前技术路线图：多元化战略与制程演进

在昨日举行的2026北美技术论坛上，台积电向业界展示了其直至2029年的通用制程技术蓝图。这次发布的信息量不小，核心看点集中在几个方面：首次亮相的1.2nm级A12与1.3nm级A13工艺、N2家族意料之外的延伸版本N2U，以及一个明确的信号——至少在2029年之前，台积电暂无在任何工艺节点上启用高数值孔径极紫外光刻（High-NA EUV）的计划。而纵观整场发布，最值得玩味的，或许是台积电正式将面向不同市场的“分岔式”工艺开发策略，摆上了台面。

台积电业务开发暨全球销售资深副总裁、首席运营官助理张晓强（Kevin Zhang）在论坛上阐述了这一战略思路：

“去年我们公布了计划于2028年量产的A14工艺，它将采用第二代纳米片晶体管技术。”

“今年，我们在此基础上进一步扩展，推出A14的衍生工艺，包括A13与A12，两者均计划在2029年实现量产。其中，A13是A14的渐进式增强版，主要通过光学微缩实现，能将芯片面积缩减约6%。更重要的是，它保持了完整的设计规则与电气兼容性，这意味着客户只需投入极少的重新设计工作，就能获得性能提升。”

改写行业游戏规则

过去，智能手机业务曾是台积电营收的绝对支柱，但如今，人工智能（AI）与高性能计算（HPC）的增长势头已经超越了前者。这一市场格局的变迁，清晰地反映在了公司的技术规划里。台积电最新的路线图摒弃了“一刀切”的通用方案，转而采用明确的分岔战略，根据终端市场的实际需求来划分和定义先进工艺节点。

具体来说，台积电将采用一套全新的工艺发布节奏：每年为智能手机等消费级终端推出一款新工艺；同时，每两年为对性能有极致要求的AI与HPC应用，推出一款“重磅”新工艺。

这一划分背后是截然不同的需求逻辑。一方面，面向智能手机与终端设备的N2、N2P、N2U、A14、A13等工艺，其核心考量是成本、能效和IP的复用性。高度的设计兼容性在这里备受青睐，只要台积电能够保持每年一代的稳定迭代，即便是小幅的性能提升，市场也完全可以接受。

另一方面，专为AI与HPC打造的A16、A12等节点，则必须提供跨越式的性能提升，以证明客户切换技术所付出的成本是值得的，成本因素在此相对次要。这些工艺将集成“超级电源轨”（SPR）背面供电架构，专门用于解决AI数据中心与HPC负载面临的供电完整性和电流传输瓶颈，从而带来实打实的性能、功耗与晶体管密度飞跃——尽管它们的发布节奏是两年一代。

A13与N2U：面向消费终端的全新节点

去年亮相的A14工艺，凭借第二代环绕栅极（GAA）纳米片晶体管和NanoFlex Pro技术提供的设计灵活性，被定位为2028年台积电面向高端手机与终端设备的旗舰工艺。今年，台积电在此基础上带来了A13。

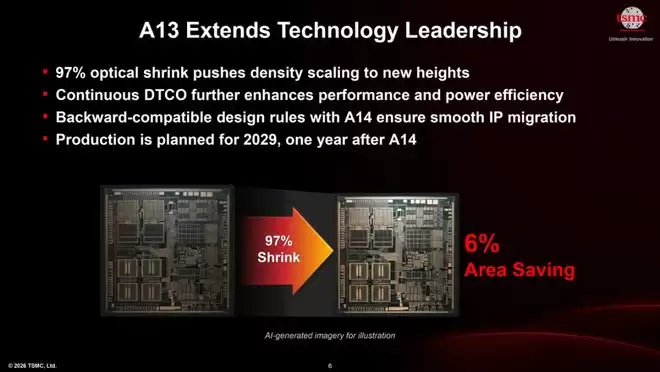

本质上，A13是A14的“光学微缩”版本，目标是以最小的设计改动换取更高的效率。它将线性尺寸缩小了约3%（比例约为97%），从而将晶体管密度提升了约6%，同时与A14保持了完全兼容的设计规则和电气特性。从某种意义上说，A13延续了台积电长期以来擅长的光学微缩传统（例如过去的N12、N6、N4、N3P），只是这一次带来的收益幅度相对温和。这种策略的优势在于，客户几乎可以无缝复用现有的IP，无需大规模重新设计，当然，性能的提升幅度也相对有限。

可以这样理解：A14代表了一次全节点升级，能带来功耗、性能、密度的全面跃进，但芯片与IP设计者必须采用全新的工具、IP和设计方法才能充分释放其潜力。相比之下，A13则通过设计技术协同优化（DTCO）实现了渐进式提升，客户无需更改任何设计就能直接获益。A13预计于2029年投入生产。

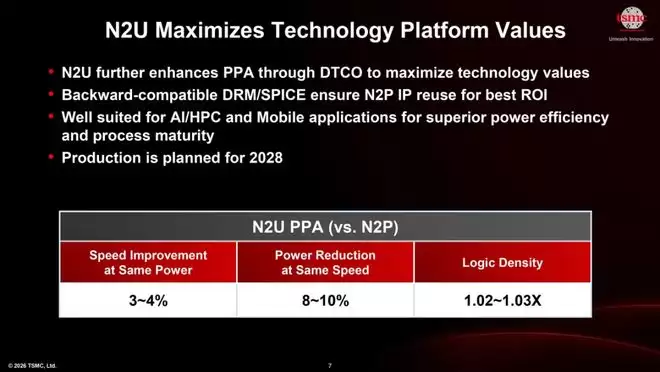

除了在2028年推出全新的A14节点，台积电还计划通过N2U，为客户提供一条低成本升级N2架构设计的路径。N2U是N2平台进入第三年后的延伸版本，同样通过DTCO实现优化：在同功耗下性能提升约3%–4%，同频率下功耗降低约8%–10%，逻辑密度也有小幅的2%–3%提升。关键的是，该节点将保持与N2P的IP兼容性。这使得客户（尤其是消费电子领域的玩家）无需切换到全新的工艺，就能基于现有成果开发新产品，从而避免了巨额的投入。举个例子，如果一家公司计划在2027年基于N2P的高端芯片IP开发一款中端产品，那么到了2028年，它可以直接采用N2U来实现。

张晓强对此解释道：“我们将通过N2U持续扩展2nm平台，借助设计技术协同优化来进一步提升性能、功耗与密度。我们的战略是在每个主要节点推出后，持续进行迭代优化，让客户能够最大化其设计投资回报，同时获得渐进式的PPA（性能、功耗、面积）收益。”

A16、A12与N2X：不计成本追求极致性能

尽管台积电的N2工艺将同时面向消费终端和数据中心应用，但公司正在专门为高性能数据中心场景定制一款“大杀器”——搭载超级电源轨（SPR）背面供电架构的A16工艺。简单来说，A16可以看作是“带SPR的N2P”，它基于第一代GAA纳米片晶体管，相比N2、N2P能提供显著的功耗、性能和密度优势，当然，成本也水涨船高。

值得注意的是，台积电目前将A16的量产时间列在了2027年，相比此前透露的2026年时间表有所推迟。

张晓强说明了这一调整：“A16将在2026年准备就绪，但实际产品上量取决于客户需求。我们预计大规模量产将在2027年，因此将其时间线对齐至这一年。”

一个有趣的点是，A16的推出并不会取代N2X。后者是N2P的性能增强版，采用传统的正面供电方案，旨在将N2系列设计的频率推向极限。可以说，A16和N2X代表了在追求极致性能道路上，两种不同的技术路径选择。

A16之后，接棒的将是A12。这款计划于2029年问世的工艺，预计将为台积电的数据中心级节点带来又一次全节点级的代差优势。虽然台积电没有披露具体数据，但A12相对于A16的提升幅度，预计将堪比A14相对于N2的水平，因为它将采用第二代GAA纳米片晶体管与NanoFlex Pro技术。

张晓强概括道：“A16是我们第一代搭载超级电源轨（背面供电）的技术。而A12则是下一代……它将同步微缩正面与背面的结构，从而实现整体性的密度收益。”

高NA EUV短期内不会登场

台积电计划在2029年推出的A13和A12工艺，还有一个共同的、值得关注的特性：它们都无需使用高NA EUV光刻设备。这与竞争对手英特尔的策略形成了鲜明对比——后者计划在2027-2028年的14A及后续节点中开始引入高NA EUV光刻机。

对于这个选择，张晓强表达了对其研发团队的信心：“必须说，我们的研发团队令人惊叹。他们持续找到了不依赖高NA EUV就能实现工艺微缩的方法。也许未来某一天我们不得不使用它，但就目前而言，我们仍然能从现有的EUV技术中挖掘出足够的潜力，而不必转向极其昂贵的高NA EUV。”
