CAD飘窗绘制教程详解
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件,Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形,完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
cad飘窗如何绘制?你掌握技巧了吗?这是一款专业的cad设计软件,许多新手还不清楚怎样画出飘窗。下面带来一份详细的操作教程,感兴趣的朋友赶紧来了解一下吧!cad飘窗绘制步骤首先打开软件,我们需要清楚一点:门窗必须安装在墙体上,因此在插入窗户前,必须先完成墙体的绘制。接着,在界面左侧的工具栏中找到【墙体】功能模块,点击使用“绘制墙体”命令,开始绘制一段基础墙体。在绘图区域中任意指定两个端点,即可完成一段墙体的创建。接下来,进入【门窗】菜单,选择其中的【门窗】命令,系统会自动弹出设置对话框。在弹出的窗口中,将
cad飘窗如何绘制?你掌握技巧了吗?这是一款专业的cad设计软件,许多新手还不清楚怎样画出飘窗。下面带来一份详细的操作教程,感兴趣的朋友赶紧来了解一下吧!
cad飘窗绘制步骤
首先打开软件,我们需要清楚一点:门窗必须安装在墙体上,因此在插入窗户前,必须先完成墙体的绘制。
接着,在界面左侧的工具栏中找到【墙体】功能模块,点击使用“绘制墙体”命令,开始绘制一段基础墙体。

在绘图区域中任意指定两个端点,即可完成一段墙体的创建。

接下来,进入【门窗】菜单,选择其中的【门窗】命令,系统会自动弹出设置对话框。

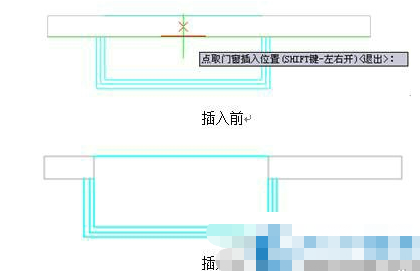

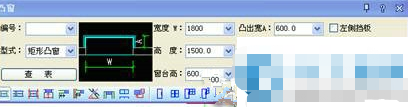

在弹出的窗口中,将插入模式切换为【插凸窗】,然后在已绘制好的墙体上选择合适的位置点击一下,飘窗便会成功嵌入墙体中。下图展示了插入前后效果对比。

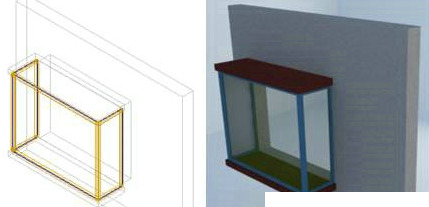

至此,飘窗的绘制就完成了。如下图所示,这是该飘窗的三维视图效果,供大家参考学习。
