Xshell 的 SERIAL 会话功能允许将 Windows 电脑作为串口终端，直接查看嵌入式设备、交换机或路由器的控制台输出，并进行必要的交互操作。这种连接方式不依赖网络 IP 地址，而是通过物理串口线或 USB 转串口适配器进行通信。正确设置的关键在于准确识别本机 COM 端口号，并确保波特率、数据位、停止位、校验位和流控设置与目标设备完全一致。

以下操作以设备手册明确要求“9600 波特率、8 位数据位、1 位停止位、无校验、无流控”的场景为例。请注意，COM3 仅为示例端口号，实际使用时必须根据电脑识别到的编号进行调整；其他设备的通信参数应严格参照各自的技术文档，不可盲目套用。

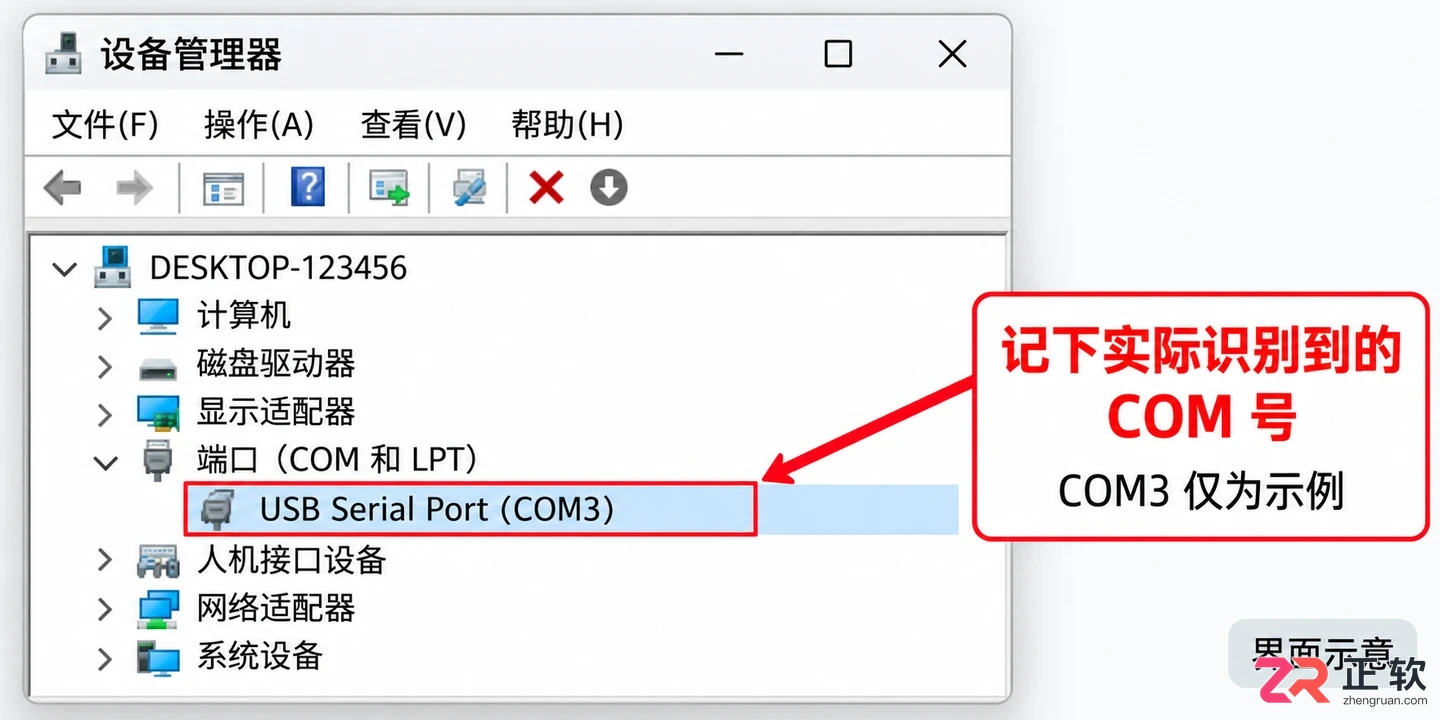

在设备管理器中确认USB转串口适配器对应的COM端口号

1. 接好控制台线，确认本机串口号

首先核对设备的控制台接口类型（如 RS232、TTL 等），确保使用的线缆或转换器与之匹配。不同电平标准的串口不能仅凭物理接口形状相似就混用，否则可能导致通信失败甚至损坏硬件。

将连接线接入电脑后，右键点击 Windows【开始】按钮，选择【设备管理器】。展开【端口（COM 和 LPT）】列表，查看新识别到的串口编号。如果使用的是 USB 转串口转换器，请确保已安装正确的驱动程序。若列表中未出现端口或显示黄色感叹号，需先解决驱动或硬件识别问题，切勿在 Xshell 中随意猜测 COM 号。

假设本例中系统识别为 COM3，请记下该编号。同时，关闭其他可能占用该串口的调试软件（如 SecureCRT、Putty 或串口助手），避免多个程序争用同一端口导致连接失败。

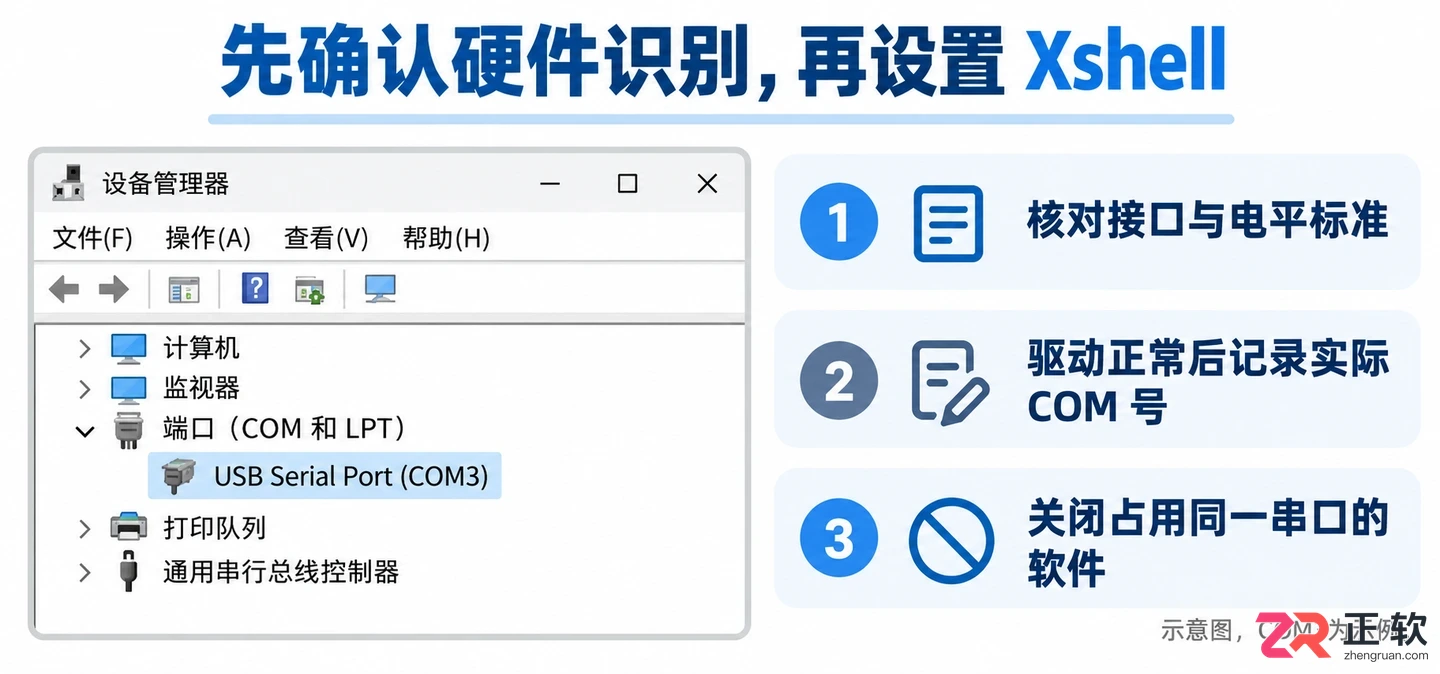

1. 接好控制台线，确认本机串口号

2. 新建 SERIAL 会话

打开 Xshell，点击工具栏上的【新建】图标，或通过菜单【文件】>【新建】创建会话。在弹出的对话框中，填写一个易于识别的名称，例如“设备控制台_COM3”。

在【协议】下拉菜单中，务必选择【SERIAL】。此时界面左侧的类别列表会切换为串口相关设置。请注意，这里配置的是本地串行端口，而非 SSH 或 Telnet 网络连接，因此不需要填写主机 IP 地址，也不要将常见的 SSH 端口 22 填入此处。

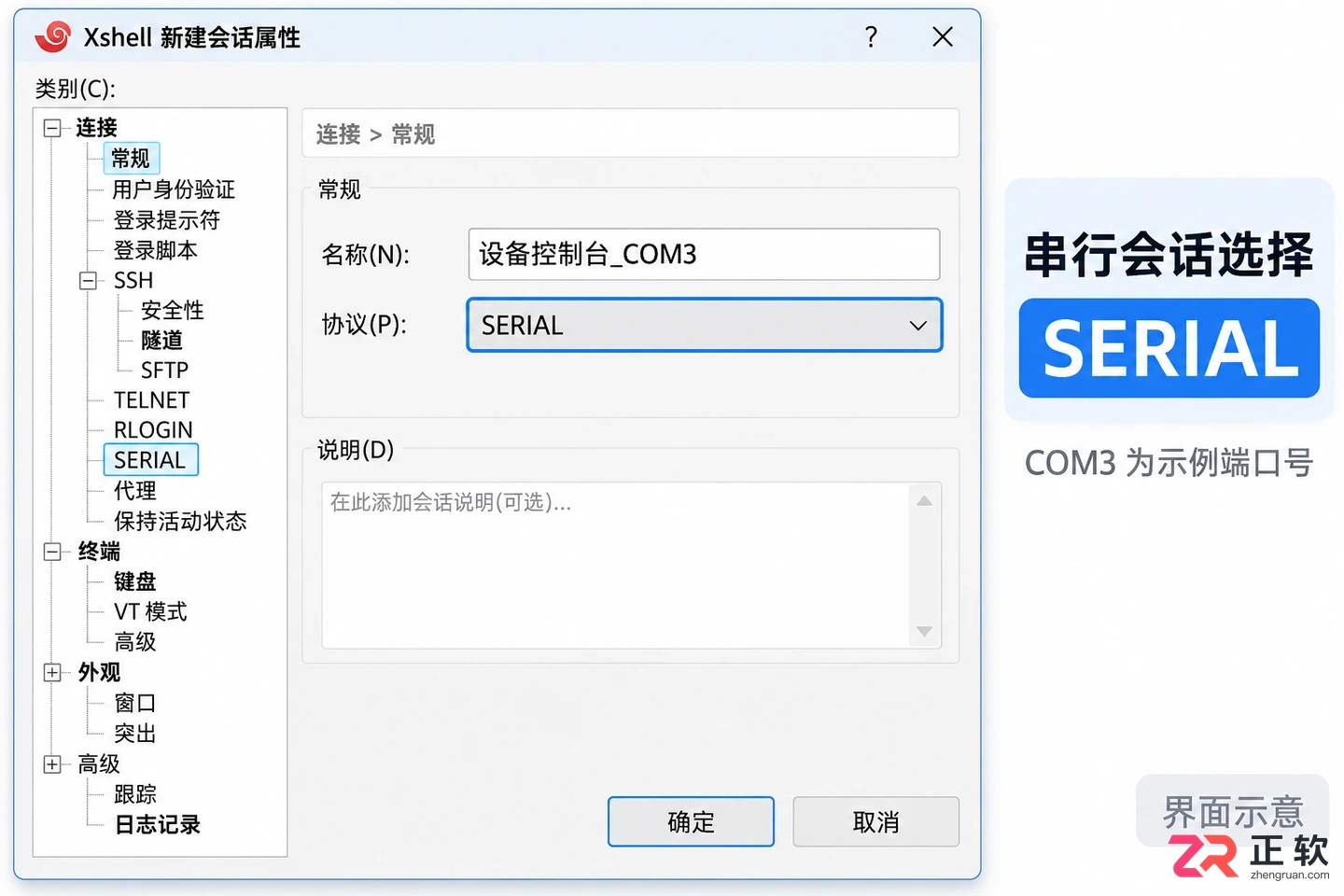

在新建会话时将协议设置为SERIAL

3. 按设备资料填写五项通信参数

在左侧类别中点击【连接】下的【SERIAL】选项，进入详细参数设置页。在【Port】下拉框中选择之前记录的 COM3。如果列表中没有自动刷新出 COM3，可手动输入确认存在的端口号，但手动输入无法让未识别的硬件凭空出现。

接下来逐项设置通信参数，本例设定如下：

• Baud Rate（波特率）：设为 9600。这是数据传输速率，必须与设备端严格一致，否则会出现乱码。
• Data Bits（数据位）：设为 8。
• Stop Bits（停止位）：设为 1。
• Parity（校验位）：选择 None（无）。
• Flow Control（流控）：选择 None（无）。

这组“9600-8-N-1-No Flow Control”是许多网络设备和嵌入式系统的默认配置，但并非通用标准。如果设备要求 RTS/CTS 硬件流控或 XON/XOFF 软件流控，必须在【Flow Control】中选择对应选项，并确保线缆支持相应引脚连接。确认所有参数无误后，点击【确定】保存会话。

4. 打开会话并验证双向交互

在 Xshell 主界面的会话管理器中，双击刚才创建的“设备控制台_COM3”会话。Xshell 将尝试打开串口并建立连接。根据设备状态，可能需要等待几秒才能看到输出信息。

如果屏幕没有立即显示内容，可以尝试按一次回车键。许多设备只在检测到输入或产生日志时才发送数据。若提示“无法打开串口”，请再次检查 COM 号是否正确以及是否被其他软件占用。如果能连接但显示乱码，请优先复查波特率和数据帧格式（数据位、停止位、校验位），而不是调整字符编码。

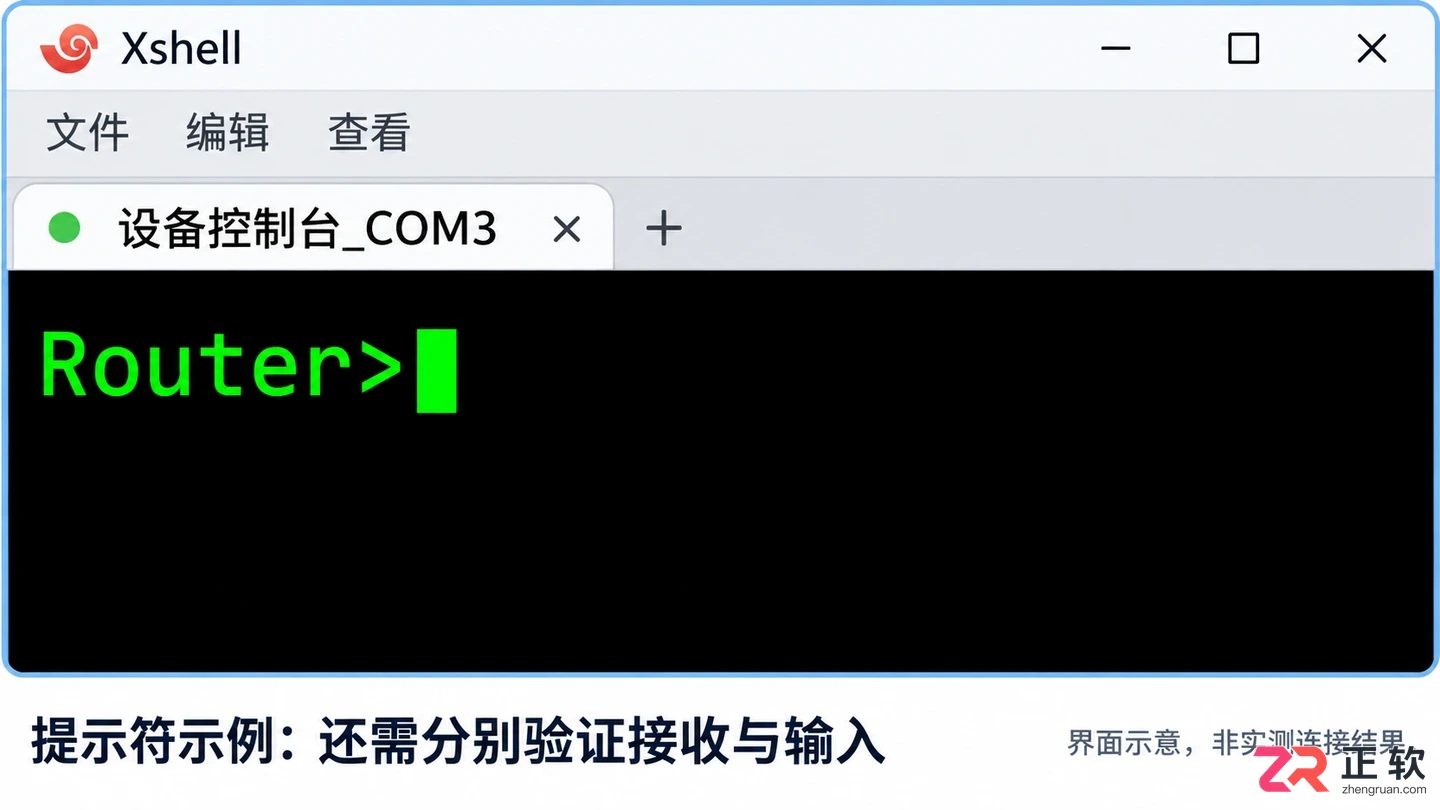

成功连接后显示的设备控制台提示符

当看到设备登录提示符或命令行界面时，说明物理连接和参数设置基本正确。此时可使用设备管理员提供的账号密码登录。在验证阶段，建议仅执行查看状态等只读命令，避免因误操作导致设备重启或配置丢失。能接收文字和能正常发送指令是两个不同的验证点，需分别确认。

5. 保存配置，断开后复核端口

确认控制台输出清晰、输入响应正常后，可断开连接并保留该会话配置。下次使用时，直接打开此会话即可复用参数，无需重新设置。

需要注意的是，如果更换了 USB 插口、转换器或电脑，Windows 分配的 COM 号可能会发生变化。此时需重新查看设备管理器中的端口号，并在 Xshell 会话属性中修改【Port】设置。不要仅凭会话名称中包含“COM3”就认为系统仍使用原编号。最终应记录实际的 COM 号和设备通信参数，以便后续维护。

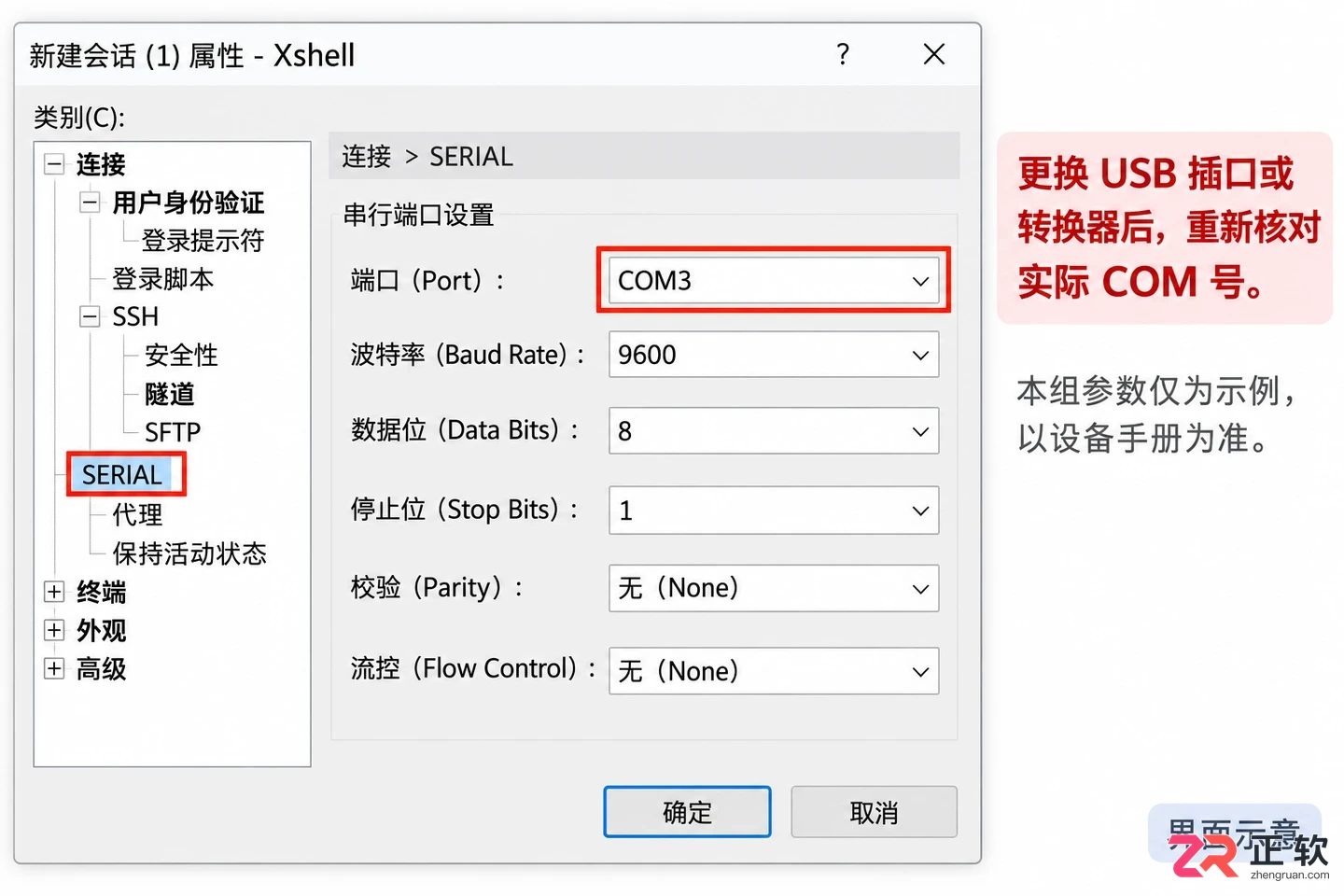

5. 保存配置，断开后复核端口
