CorelDRAW图片转矢量教程:PowerTRACE轮廓描摹与节点编辑详解
学习如何在 CorelDRAW Windows 版中使用位图轮廓描摹功能,将 PNG 图标转换为可编辑的矢量曲线。包含去除白底背景、调整平滑度细节及验证节点编辑性的实操步骤,适合处理标志和简单插画。
在 CorelDRAW 中将位图图片转换为矢量图形,核心是利用 PowerTRACE 引擎进行轮廓描摹。这种方法能快速将色块清晰的标志或插画转化为可自由缩放、修改颜色的曲线对象,极大提升后期编辑效率。需要注意的是,自动描摹是基于像素外观的近似转换,无法凭空恢复低分辨率图片中已经丢失的细节,因此源文件的清晰度至关重要。
下面以一张白底、深蓝色的简易书本图标 PNG 为例,在 Windows 系统环境下演示从导入到输出可编辑矢量的全过程。
1. 导入图片并保留原图对照
启动 CorelDRAW 新建文档,点击【文件】→【导入】(快捷键 Ctrl+I),选择准备好的书本图标 PNG 文件,点击页面放置图片。使用选择工具单击图片,确保状态栏显示选中对象为“位图”,而非其他曲线组合。
为了便于后续对比效果,建议选中该位图,按 Ctrl+C 复制、Ctrl+V 粘贴,将副本移至页面空白处作为参照。不要直接放大原位图就认为其变清晰了,放大显示只是视觉插值,不会增加真实的轮廓信息。本例选用的图标颜色少、边缘锐利,非常适合自动描摹;若是照片或噪点较多的素材,自动描摹往往会产生大量杂乱碎块,需先评估适用性。

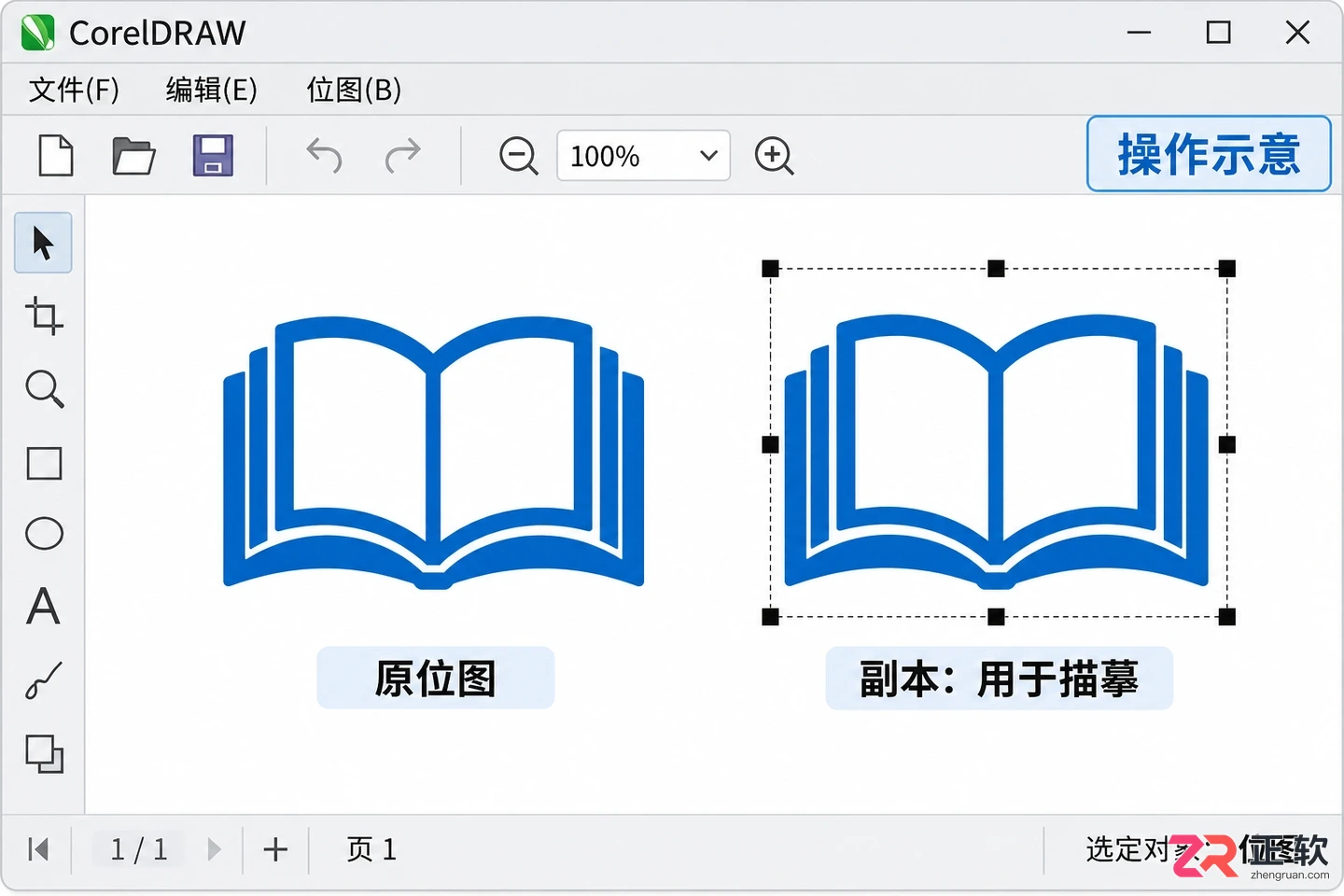

导入PNG图标并复制一份作为原图对照
2. 进入轮廓描摹并选择预设

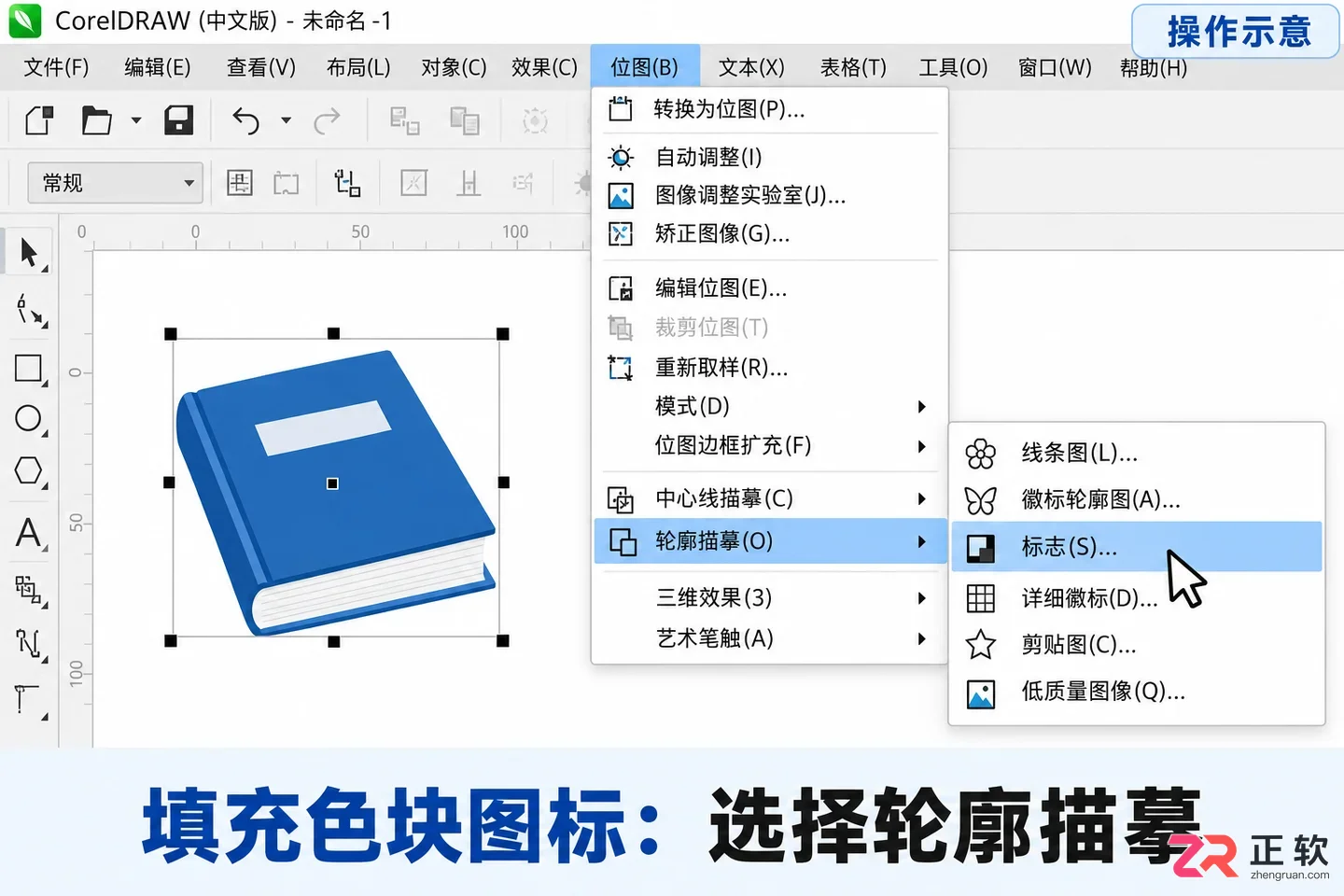

选中需要处理的那份位图副本,在顶部菜单栏选择【位图】→【轮廓描摹】→【标志】。也可以在选中位图后,点击属性栏上的【描摹位图】按钮进入相同界面。这里选择“标志”预设(对应英文 Outline Trace → Logo),因为它专为处理具有明确填充色块的图形设计。
请注意区分“轮廓描摹”与“中心线描摹”。中心线描摹适合单线条构成的草图或工程图,而本例中的书本图标是有面积填充的色块,必须使用轮廓描摹才能生成闭合的填充路径。进入 PowerTRACE 对话框后,左侧为原图,右侧为预览结果,初始状态下软件会自动应用默认参数。

2. 进入轮廓描摹并选择预设
3. 调整细节参数与移除背景
在 PowerTRACE 设置面板中,重点调整“细节”和“平滑度”滑块。提高“细节”值可以保留更多微小区域,但也可能将噪点识别为独立形状;增加“平滑度”则能减少节点数量,使边缘更圆润。每次只调整一个参数,观察预览区中书本的外轮廓和中间折线是否保持清晰完整。
由于原图是白底,我们需要去除背景。勾选“移除背景”选项,并在颜色选择中指定白色为背景色。此时需仔细观察预览,确保图标内部原本需要保留的白色空隙(如书页间的缝隙)没有被误删。如果预览出现缺口,应适当降低去色容差或调整细节,而不是盲目增加平滑度。确认效果满意后,务必取消勾选“删除原始图像”,以便返回工作区后仍有原图可供比对。

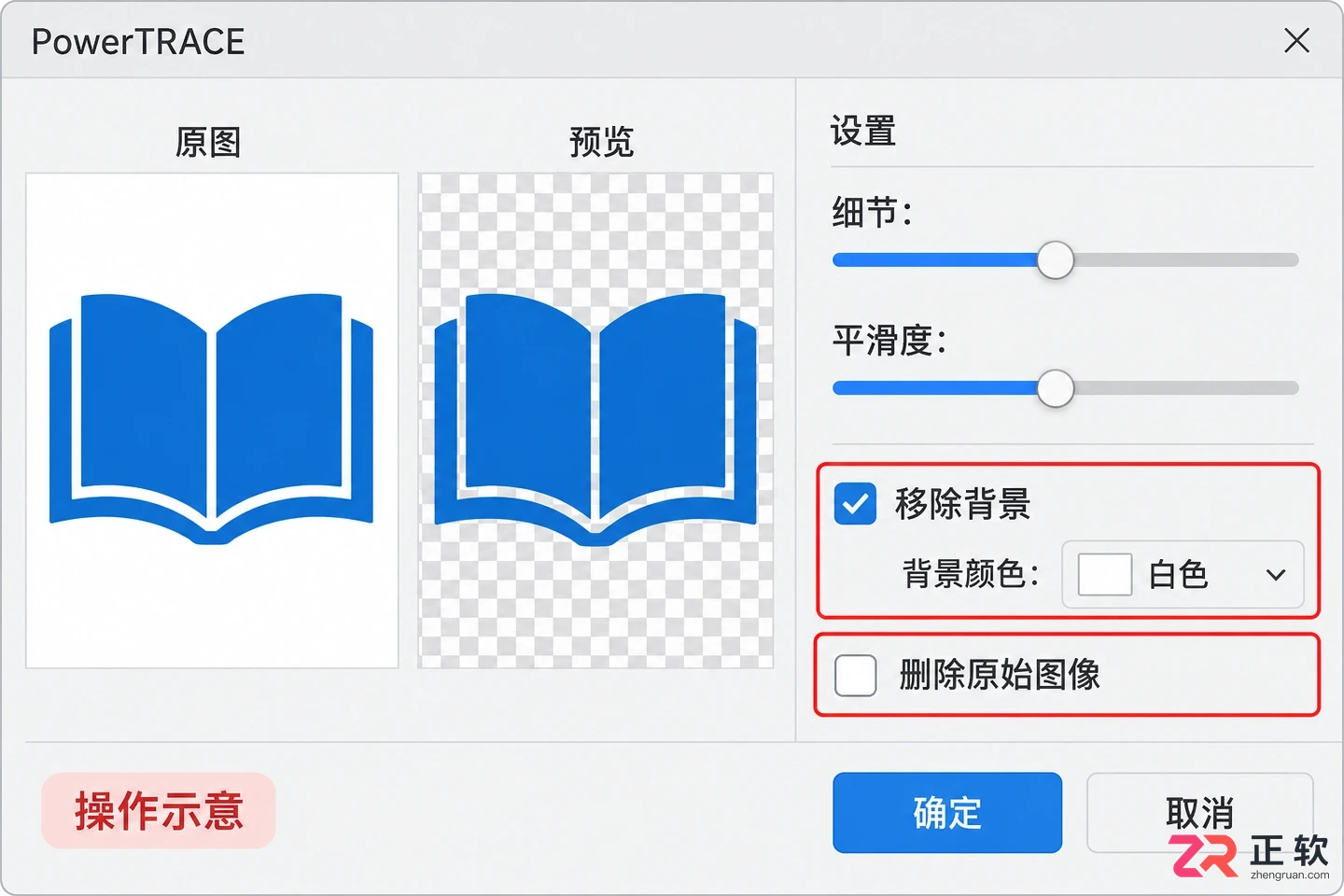

在PowerTRACE中调整细节与移除白色背景
4. 验证曲线可编辑性
点击“确定”完成描摹,返回 CorelDRAW 工作区。描摹生成的矢量对象通常是一个组合群,且可能与原位图重叠。使用选择工具将新生成的对象移开,检查是否成功分离。若发现选中的仍是底下的矩形位图,说明操作未生效,需重新检查选中状态。
要验证是否真正矢量化,右键点击对象选择“取消组合”(Ctrl+U)。接着切换到形状工具(F10),单击图形边缘,查看是否出现可拖动的节点。尝试轻微移动某个节点,若轮廓随之变形,则证明已是可编辑曲线。测试完成后按 Ctrl+Z 撤销改动,恢复图形原状。对于描摹产生的多余细小碎块,可逐个选中删除,但需谨慎辨别,避免误删图标必要的细节部分。

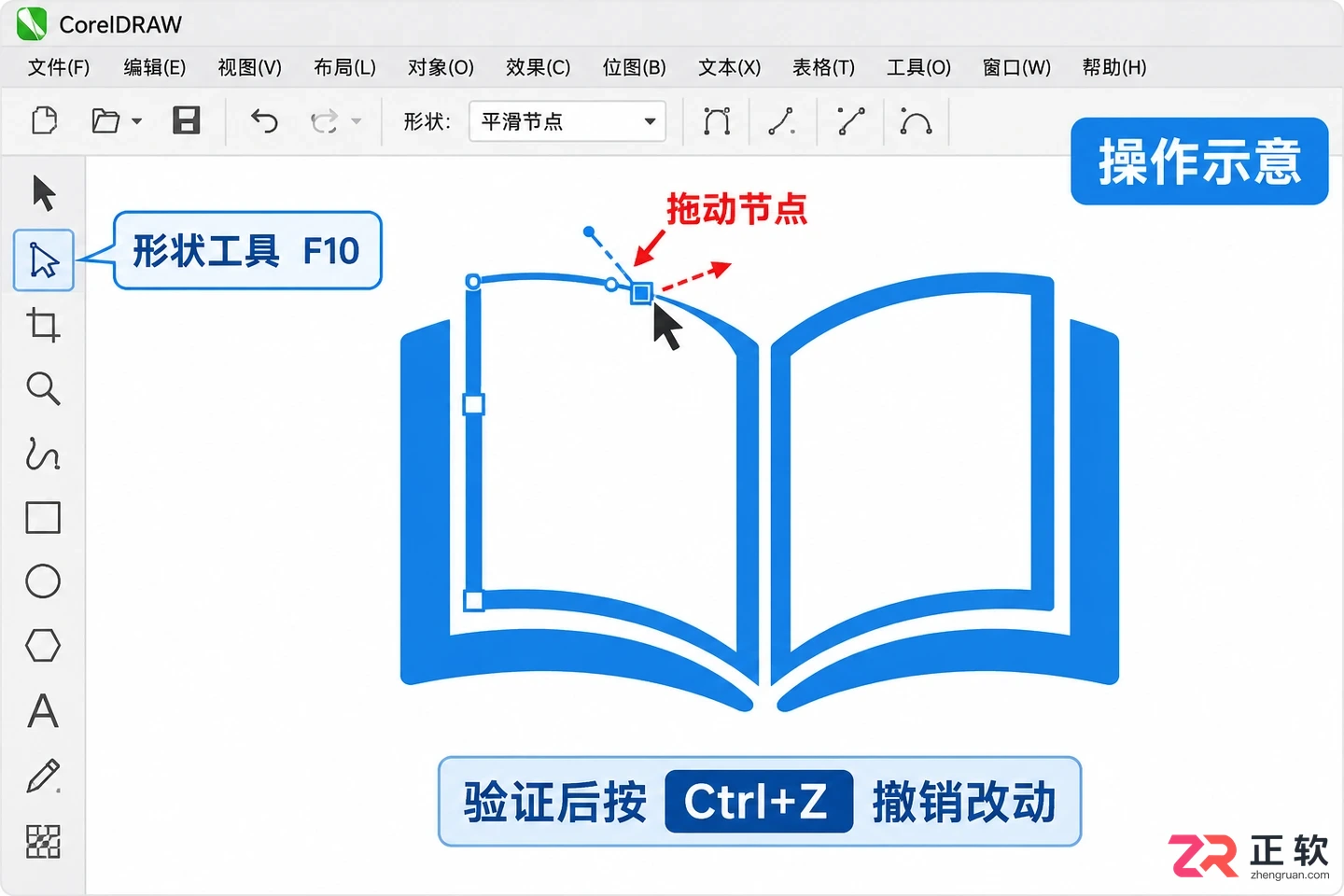

取消组合后使用形状工具验证节点可编辑性
5. 保存工作文件与导出
将原位图和整理好的矢量结果分开放置,保存为 CDR 格式的工作文件(如“书本图标_描摹.cdr”)。CDR 文件保留了所有图层和对象信息,方便后续继续调整节点或颜色。在实际使用尺寸下放大检查轮廓,确保没有因节点过密导致的视觉杂点。
若需在其他软件中使用,可根据需求导出为 SVG、AI 或 EPS 等通用矢量格式。导出前请确认只选中了矢量对象,避免将隐藏的位图一并导出。需要注意的是,如果最终导出为 PNG 或 JPG,得到的依然是栅格图片,无法体现矢量化的优势;只有保留矢量格式或在支持矢量的环境中使用,才能真正实现无损缩放和编辑。

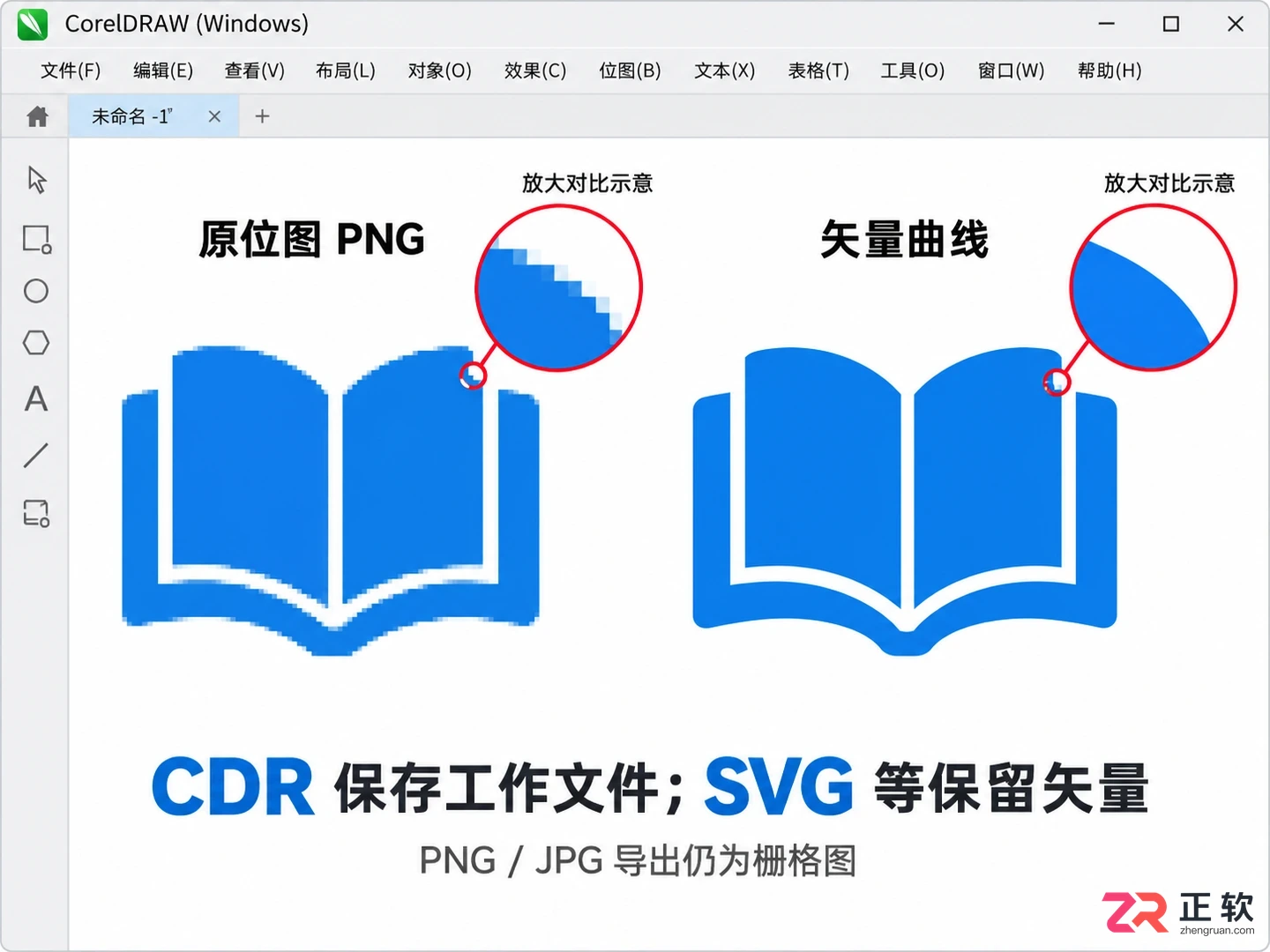

整理后的矢量图形与原点位图并排展示
自动描摹是处理简单图标的高效起点,但对于要求极高的商标或复杂几何图形,建议在描摹基础上结合人工重绘与节点校正,以达到最佳精度。
