CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

CorelDRAW X8 简体中文
CorelDRAW X8 简体中文

CorelDRAW X8一款平面设计软件,目前新增了支持4k显示屏功能,其高水准的工艺能让你在设计过程中灵活多变,保证图像画质不失真。

2026-08-22
图形多媒体 图像处理 CorelDRAW CorelDRAW教程 矢量图 图像编辑 图形制作 coreldraw抠图
立即下载

详解 CorelDRAW Windows 版中节点捕捉的设置路径,包括启用贴齐对象、配置节点模式及调整捕捉半径。通过实操案例展示如何避免边缘或中心干扰,实现矢量图形端点的精确吸附与对齐。

本文目录

    在 CorelDRAW 中绘制复杂矢量图形时,让两个对象的端点严丝合缝地对接是常见需求。手动拖动往往难以达到像素级精度,而开启节点捕捉功能后,鼠标靠近目标端点时会自动吸附,既提高了绘图效率,又保证了对齐的准确性。需要注意的是,捕捉仅用于视觉定位,不会自动将两个独立对象合并为一条曲线。

    CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

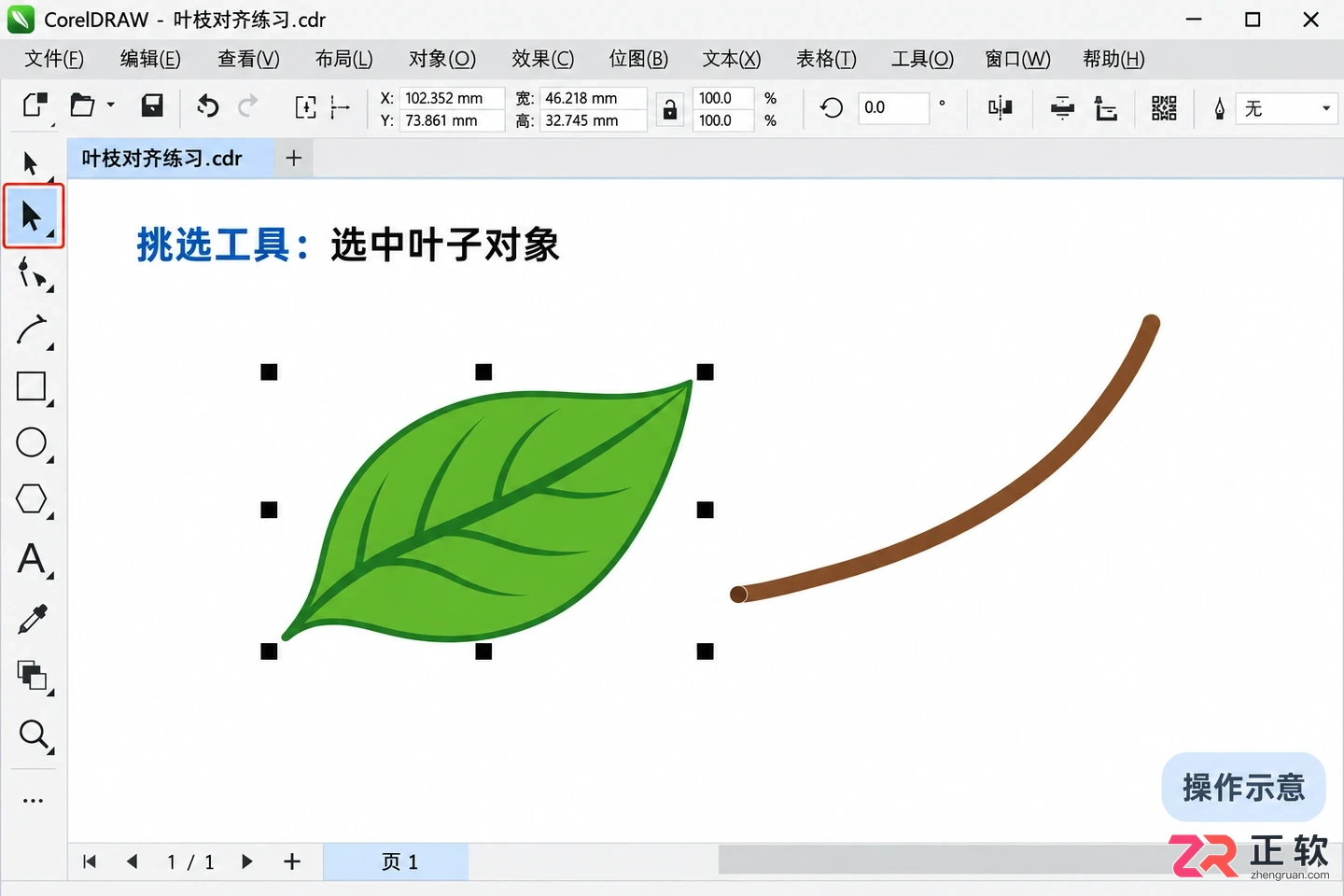

    准备用于练习节点捕捉的矢量叶子和枝干对象

    1. 准备具有明确端点的矢量对象

    新建一个练习文档,绘制或导入一片矢量叶子和一条开放的枝干曲线。为了便于观察操作细节,请将视图放大到能清晰分辨端点的程度,并使用【挑选工具】选中叶子对象。

    请确保参与练习的是真正的矢量路径,而非位图照片的轮廓。如果需要确认节点位置,可以切换至【形状工具】查看,但在测试捕捉功能时,无需对对象进行额外的转曲或增加节点操作。建议先将文件保存为“叶枝对齐练习.cdr”,以便在后续调整中保留原始状态。

    CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

    1. 准备具有明确端点的矢量对象

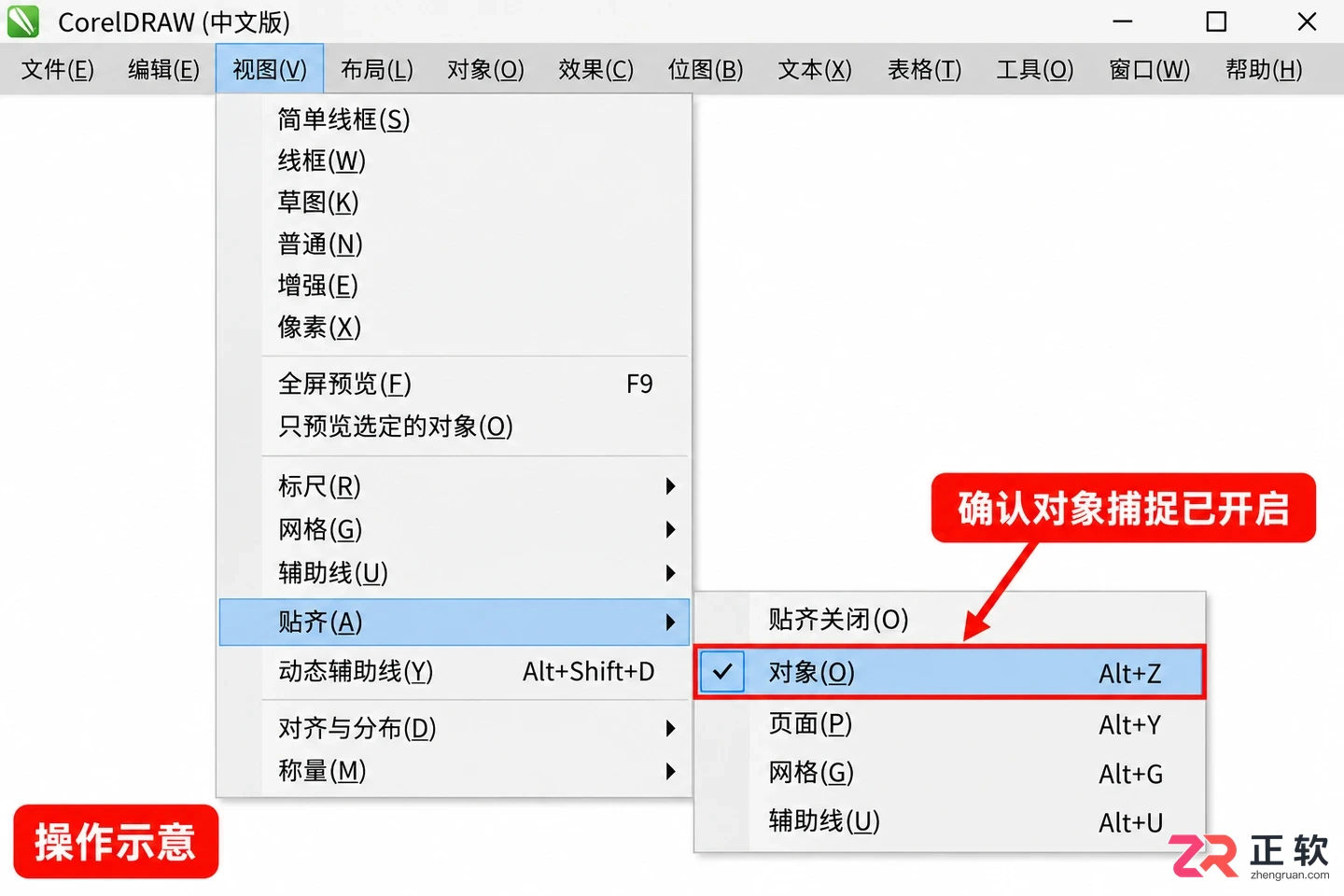

    2. 在视图菜单启用贴齐对象

    节点捕捉生效的前提是全局捕捉功能已开启。点击菜单栏的【视图】>【贴齐】>【对象】,确保该选项前出现勾选标记。在英文界面中,对应路径为【View】>【Snap To】>【Objects】。

    如果此前曾通过【视图】>【贴齐关闭】(Snap Off)禁用了所有捕捉功能,相关子选项可能会变灰或无法生效。此时应先取消整体关闭状态,再单独检查对象捕捉是否启用。虽然默认快捷键 Alt+Z 可以快速切换对象捕捉,但为避免快捷键冲突或记忆偏差,初次设置时建议直接通过菜单确认状态。

    CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

    2. 在视图菜单启用贴齐对象

    3. 在选项中启用节点模式

    全局开关打开后,还需指定具体的捕捉目标类型。进入【工具】>【选项】>【CorelDRAW】,在左侧列表中选择【Snapping/捕捉】。在右侧的【Modes/模式】区域中,找到并勾选【Node/节点】。

    不同版本的 CorelDRAW 界面布局略有差异,部分旧版本可能将此类设置置于【工作区】>【贴齐对象】下,请根据实际版本寻找对应项。为了减少干扰,建议暂时取消中点、边缘或中心等不必要的捕捉模式,只保留“节点”。这样在拖动对象时,系统会优先识别端点,避免鼠标被附近的其他几何特征抢走焦点。

    捕捉半径决定了指针距离目标多远时开始触发吸附,单位为屏幕像素。若发现难以触发捕捉,可适当增大该数值;若吸附过于敏感导致误触,则适当减小。初次使用可保留默认值,待熟悉手感后再微调。

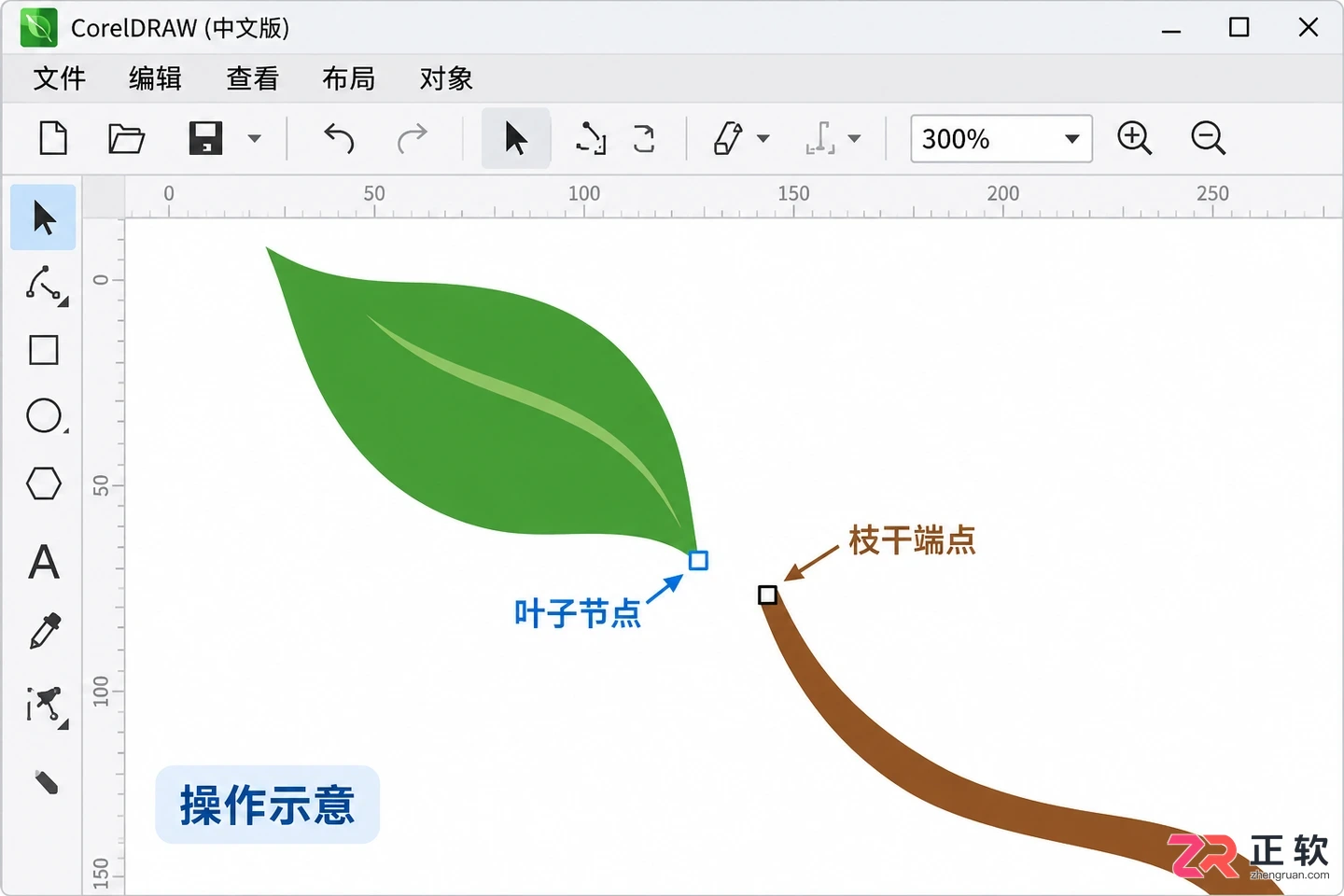

    4. 从叶子端点拖到枝干端点

    设置完成后,回到画布进行操作。使用【挑选工具】选中叶子,将鼠标指针移动到叶子需要对其的那个端点附近,等待该点高亮显示,表明系统已识别当前抓取点为节点。

    CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

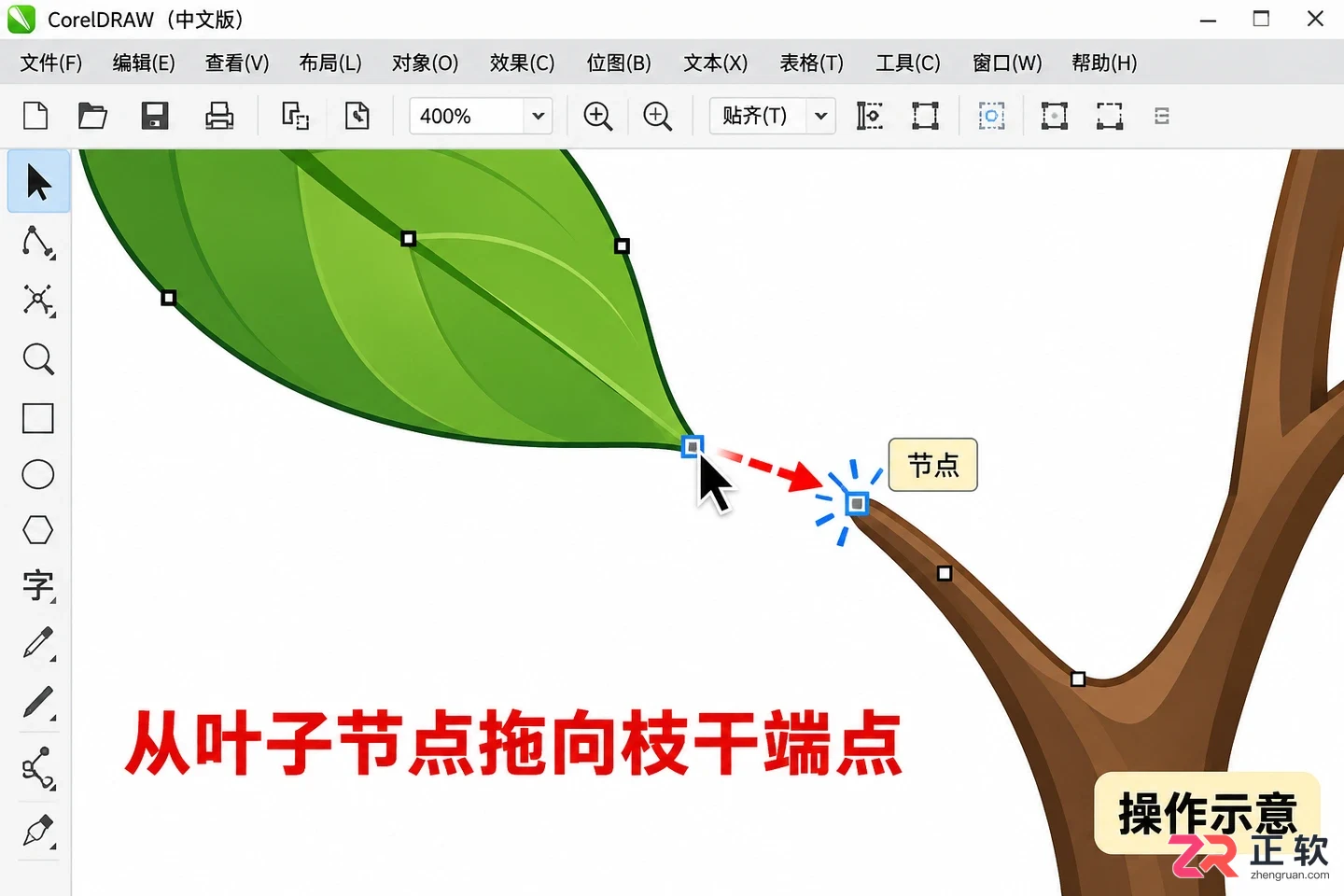

    鼠标拖动叶子端点靠近枝干端点时的吸附高亮效果

    按住鼠标左键开始拖动,缓慢移向枝干的端点。当指针接近枝干端点时,目标点会出现高亮提示或捕捉标记,此时松开鼠标,叶子端点便会自动吸附到枝干端点上。如果在拖动过程中叶子总是偏向枝干的边缘或中心,说明其他捕捉模式仍在干扰,需返回选项面板关闭多余模式后重试。

    注意,在拖动过程中不要按住临时停用捕捉的 Q 键,同时确保视图中的整体捕捉状态未被意外关闭。

    5. 放大检查接触位置并保存

    操作完成后,将视图进一步放大,仔细检查叶子与枝干的连接处。确认是端点与端点的精确重合,而非两个粗轮廓的视觉重叠。如果需要,可以暂时移开叶子再次重复上述步骤,验证捕捉的稳定性。

    CorelDRAW节点捕捉设置教程:精准对齐矢量端点的方法

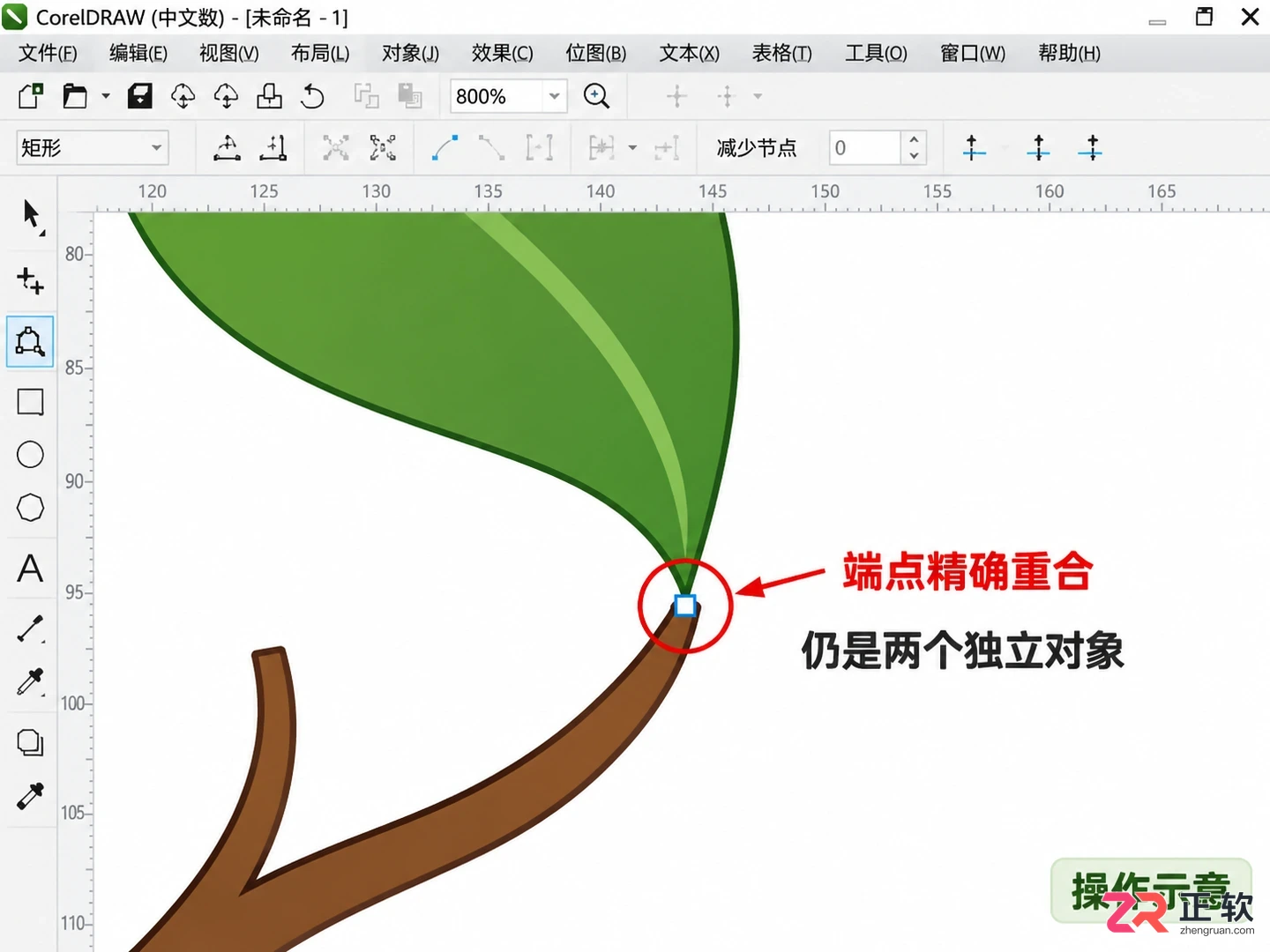

    放大视图下确认端点精确重合而非轮廓重叠

    捕捉成功后,叶子和枝干仍然是两个独立的对象。如果后续需要将它们合并为一条连续的路径,需另行使用【焊接】或【连接】功能,单纯的捕捉定位无法实现对象合并。最后,保存 CDR 工作文件,并根据需要恢复之前临时关闭的其他捕捉模式,以便进行后续的常规绘图工作。
