Xshell配合Xming配置X11图形界面转发详细教程

通过Xshell配合Xming，可以将Linux主机上授权的X11应用程序窗口直接显示在Windows电脑上。程序依然在远端服务器运行，Xming负责在本机渲染显示，Xshell则负责建立SSH连接并处理X11数据转发。这种方式并非将整个Linux桌面环境搬运到本地，而是按需调用单个图形界面工具，适合需要运行特定GUI管理工具或绘图软件的场景。

以下操作基于Windows系统，假设已安装Xshell和Xming，且远程Linux服务器具备基本的图形应用支持（如xterm）。

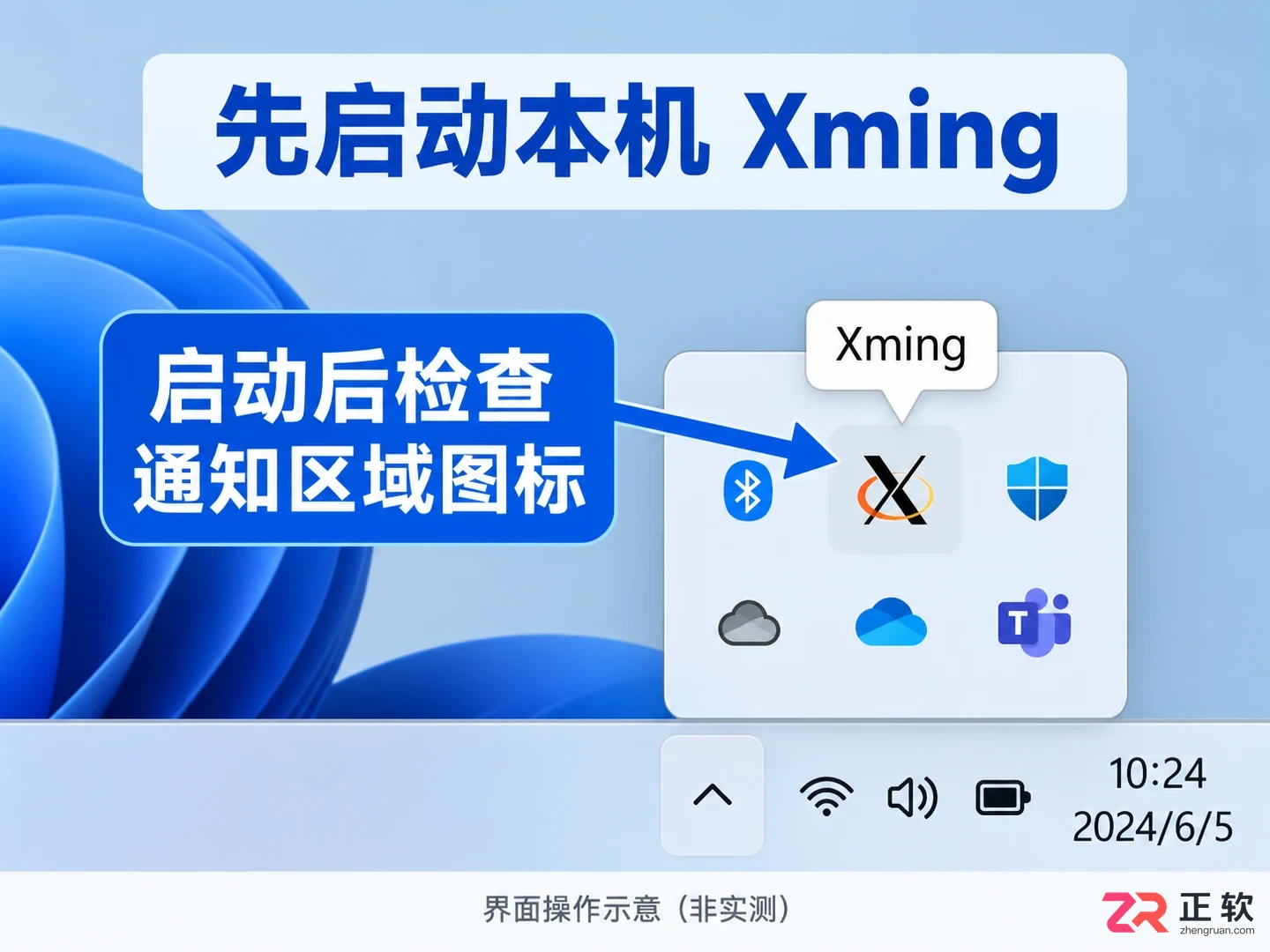

Xming启动后在任务栏显示图标，确认服务运行状态

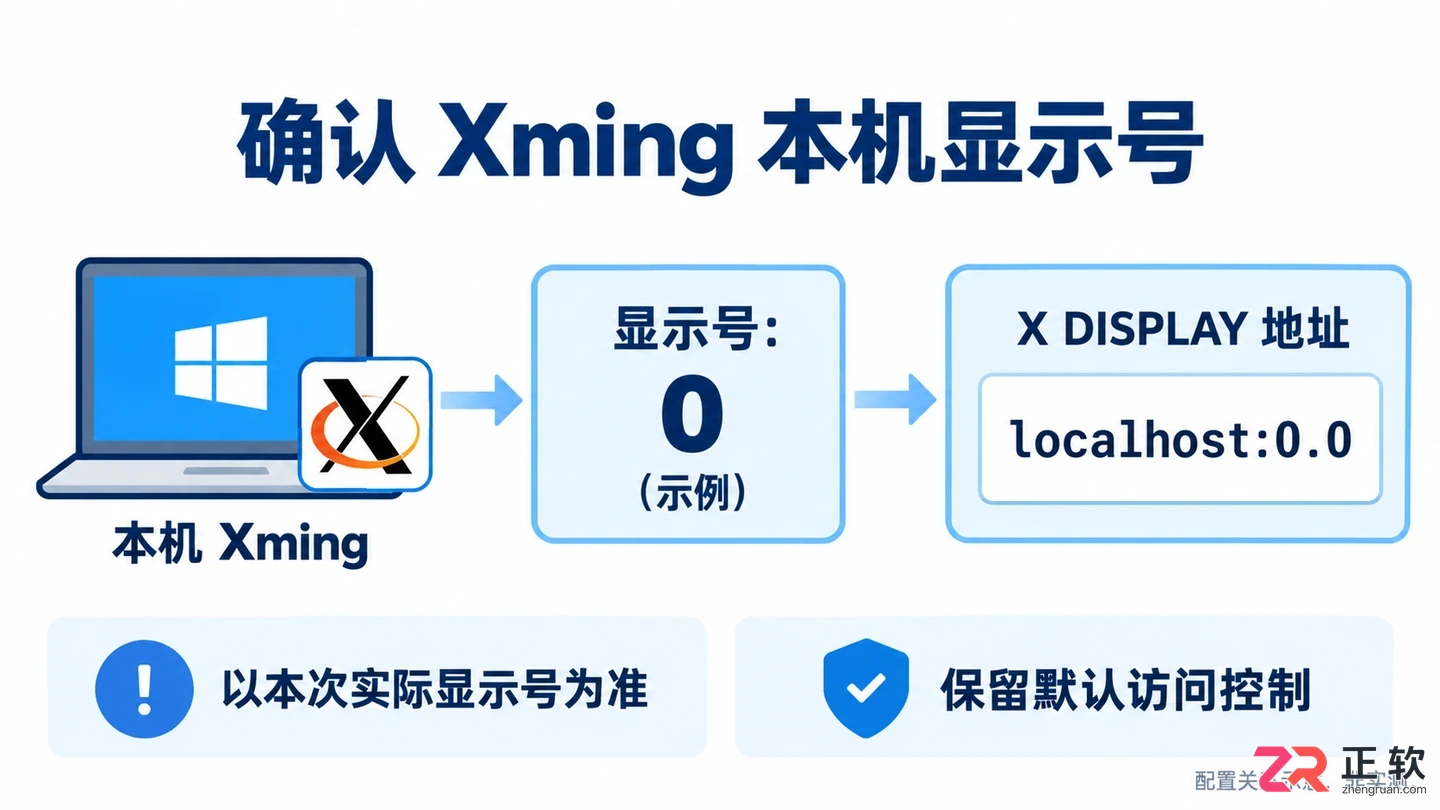

1. 启动本机Xming并确认显示号

首先在Windows上启动Xming程序。Xming充当PC端的X服务器角色，必须保持运行状态，否则远端发送的图形数据无法被接收和显示。

启动后，观察任务栏图标或启动日志，确认本次使用的显示号（Display Number）。默认情况下，Xming通常使用显示号0，并监听本地TCP 6000端口。如果显示号为0，后续在Xshell中填写的X DISPLAY地址应为localhost:0.0。

注意保留Xming的默认访问控制设置，不要随意关闭访问控制或允许任意主机连接，以确保本机安全。若防火墙有拦截，需确保本地回环地址通信正常。

1. 启动本机Xming并确认显示号

2. 在Xshell会话中启用X11转发

打开Xshell，在会话管理器中选中需要配置的Linux会话，点击【属性】。在左侧类别树中，依次展开【连接】→【SSH】→【隧道】。

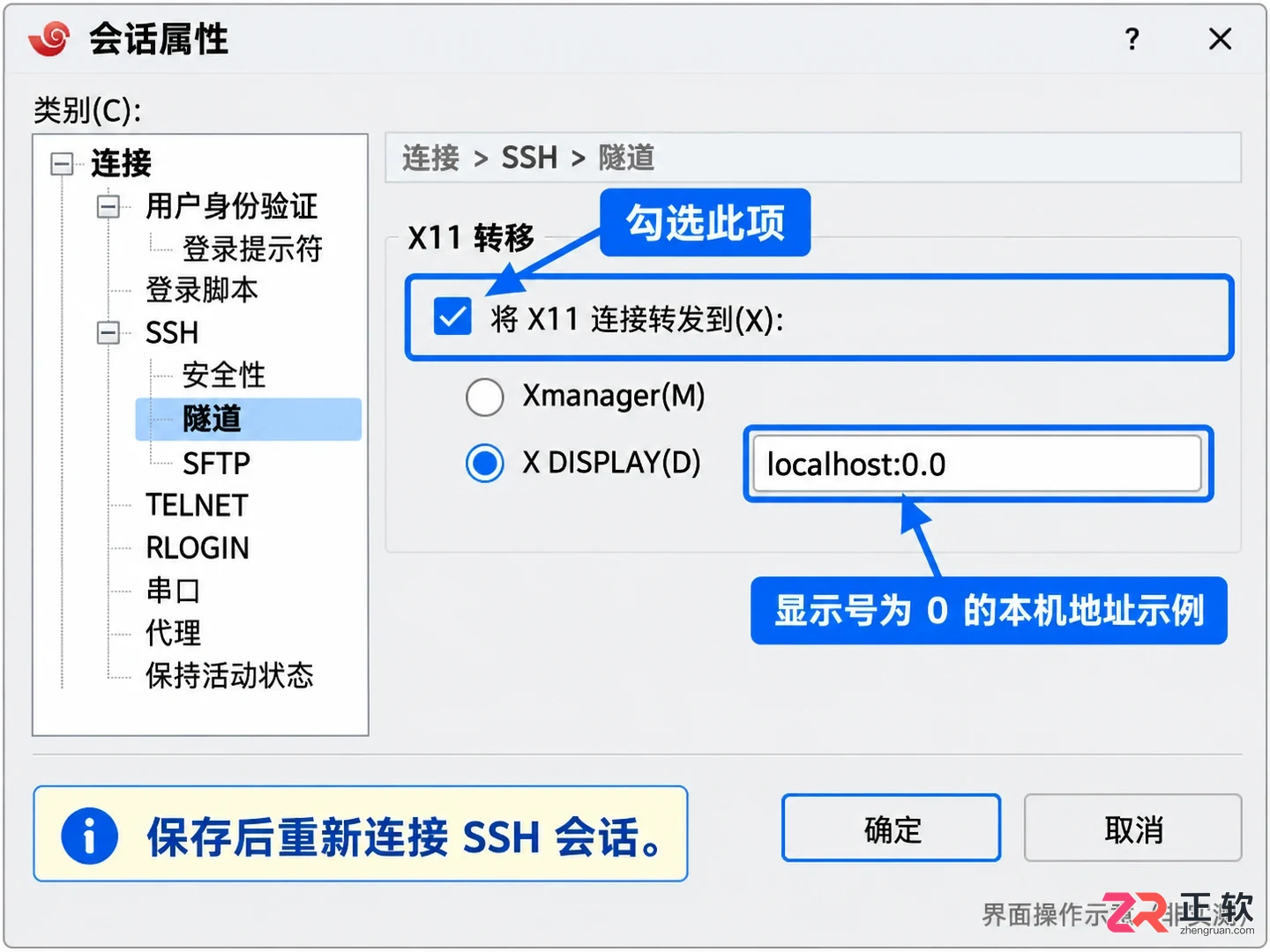

在Xshell会话属性的SSH隧道设置中启用X11转发

在右侧面板中，找到“X11转移”或“X11 Forwarding”相关选项，勾选【将X11连接转发到】。在下拉菜单或输入框中，选择或填写X DISPLAY地址。

由于使用的是第三方X服务器Xming，而非NetSarang自家的Xmanager，因此不要选择“Xmanager”自动启动选项，而应手动指定显示地址。根据第一步确认的显示号，填入：

localhost:0.0

该地址指向Windows本机的Xming服务。设置完成后，点击【确定】保存会话属性。为了使新配置生效，必须断开当前连接并重新建立SSH会话，旧的连接不会自动应用新的转发规则。

3. 确认服务器允许转发

客户端配置完成后，远程服务器也必须允许X11转发。OpenSSH服务端配置文件（通常为/etc/ssh/sshd_config）中需包含以下设置：

X11Forwarding yes

此外，服务器还需安装xauth等认证组件。如果连接时收到拒绝转发的提示，或图形窗口无法弹出，通常是因为服务器端禁止了该功能或缺少必要组件。

普通用户若无服务器管理员权限，无法直接修改此配置。此时应联系管理员确认策略，切勿尝试通过其他非标准手段绕过限制，以免引发安全风险。

4. 查看远端DISPLAY并启动测试窗口

重新连接SSH会话后，在终端中输入以下命令检查环境变量：

echo "$DISPLAY"

如果X11转发成功建立，通常会看到类似localhost:10.0的输出。这里的数字（如10.0）是SSH动态分配的远端显示号，用于内部转发链路，与之前在Xshell中填写的localhost:0.0（本机显示号）不同，请勿手动修改此环境变量。

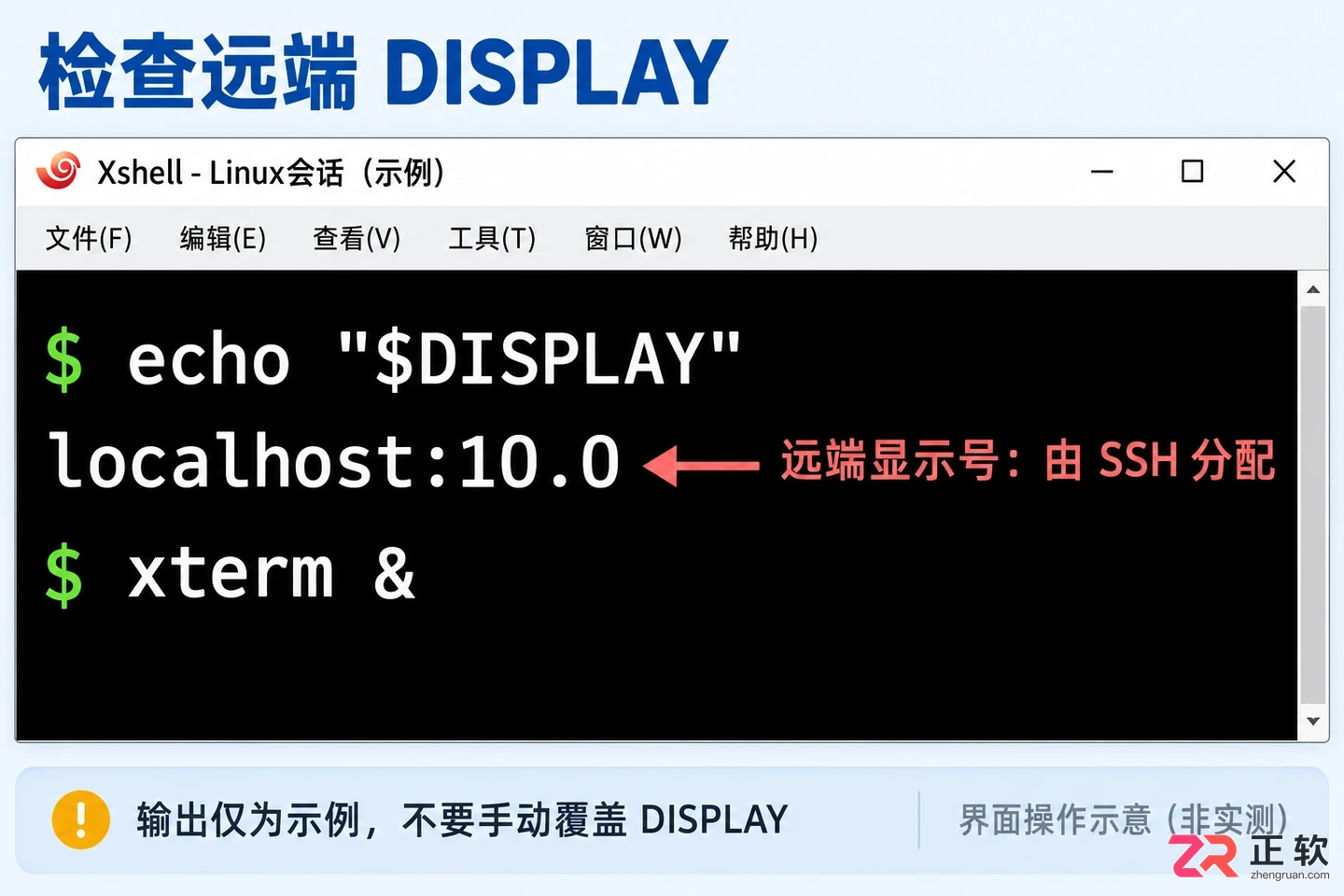

在SSH终端中检查DISPLAY环境变量并启动xterm测试

确认DISPLAY变量有值后，输入以下命令启动测试程序：

xterm &

如果配置正确，Windows桌面上应立即弹出一个由Xming渲染的xterm终端窗口。若提示命令未找到，说明服务器未安装xterm，可请管理员提供其他已安装的X11应用进行测试，无需为了测试而安装完整的桌面环境。

5. 按失败位置检查并保留会话

如果测试失败，可按以下逻辑排查：

1. 若echo $DISPLAY为空，说明SSH连接未成功协商X11转发，请检查Xshell会话属性中的勾选状态及服务器配置。
2. 若DISPLAY有值但提示“Cannot open display”，请检查Xming是否正在运行，以及Xshell中填写的显示号是否与Xming实际监听的一致。
3. 若Xshell报错提及Xmanager，请确认未误选Xmanager专用选项。

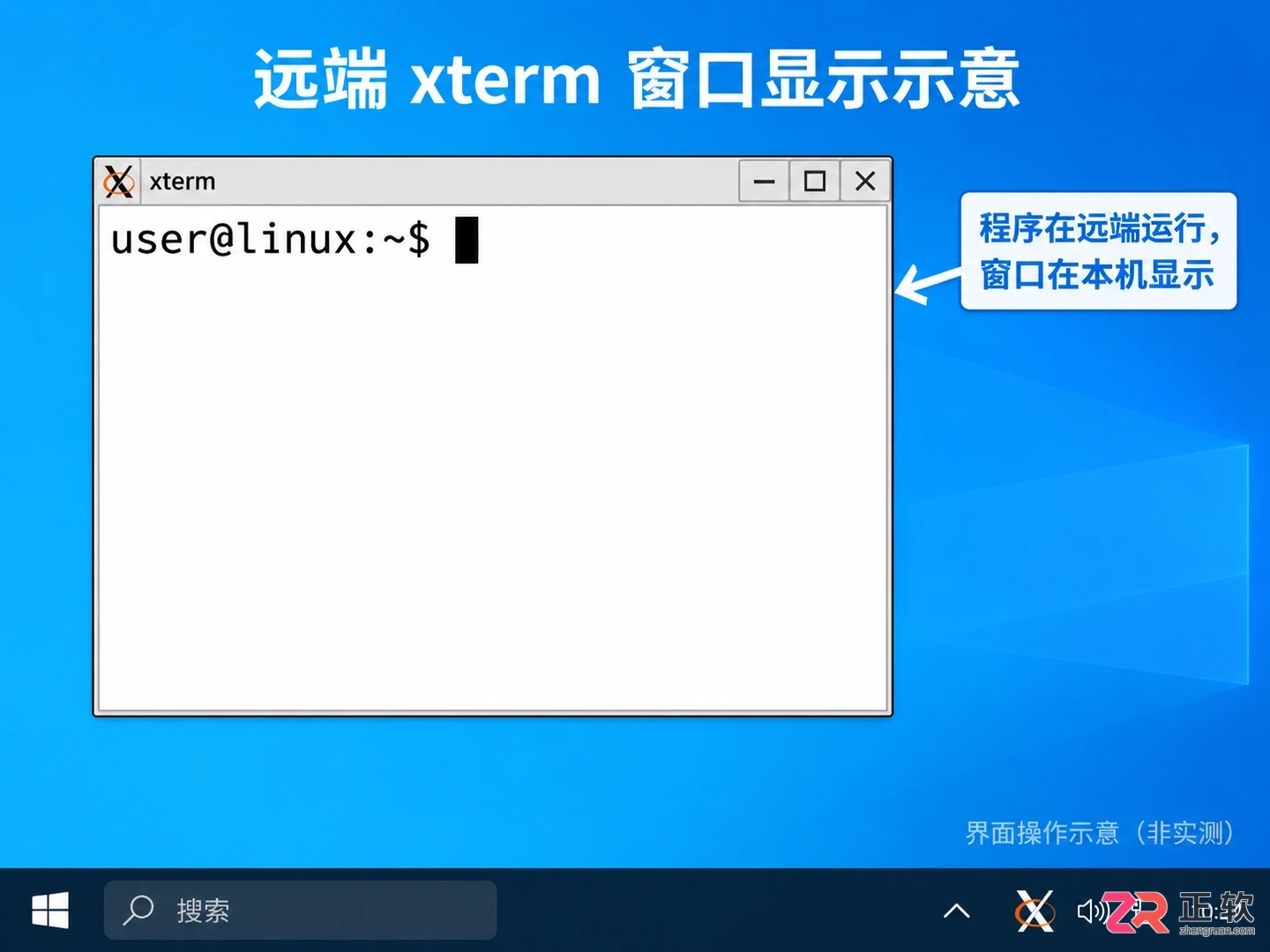

Xming成功在Windows桌面渲染出远端的xterm窗口

验证成功后，关闭测试窗口。建议保留该会话配置及Xming的启动习惯。下次使用时，只需先启动Xming，再连接该Xshell会话，即可快速复用图形转发功能。对于大型图形应用，若出现显示异常，还需考虑应用本身对图形库的要求及网络带宽影响。
