coreldraw怎么量曲线长度 曲线测量技巧

在 CorelDRAW 中处理异形轮廓或准备切割文件时，经常需要知道一条弯曲路径的实际长度。直接查看属性栏里的宽度和高度只能得到对象的外接矩形范围，并不是沿线条走向的真实距离。通过软件内置的属性泊坞窗，可以直接读取曲线对象的“曲线长度”，无需安装额外插件，也能确保数据用于后续的工艺估算或排版参考。

选中待测量的单一曲线对象

1. 选中真正需要测量的路径

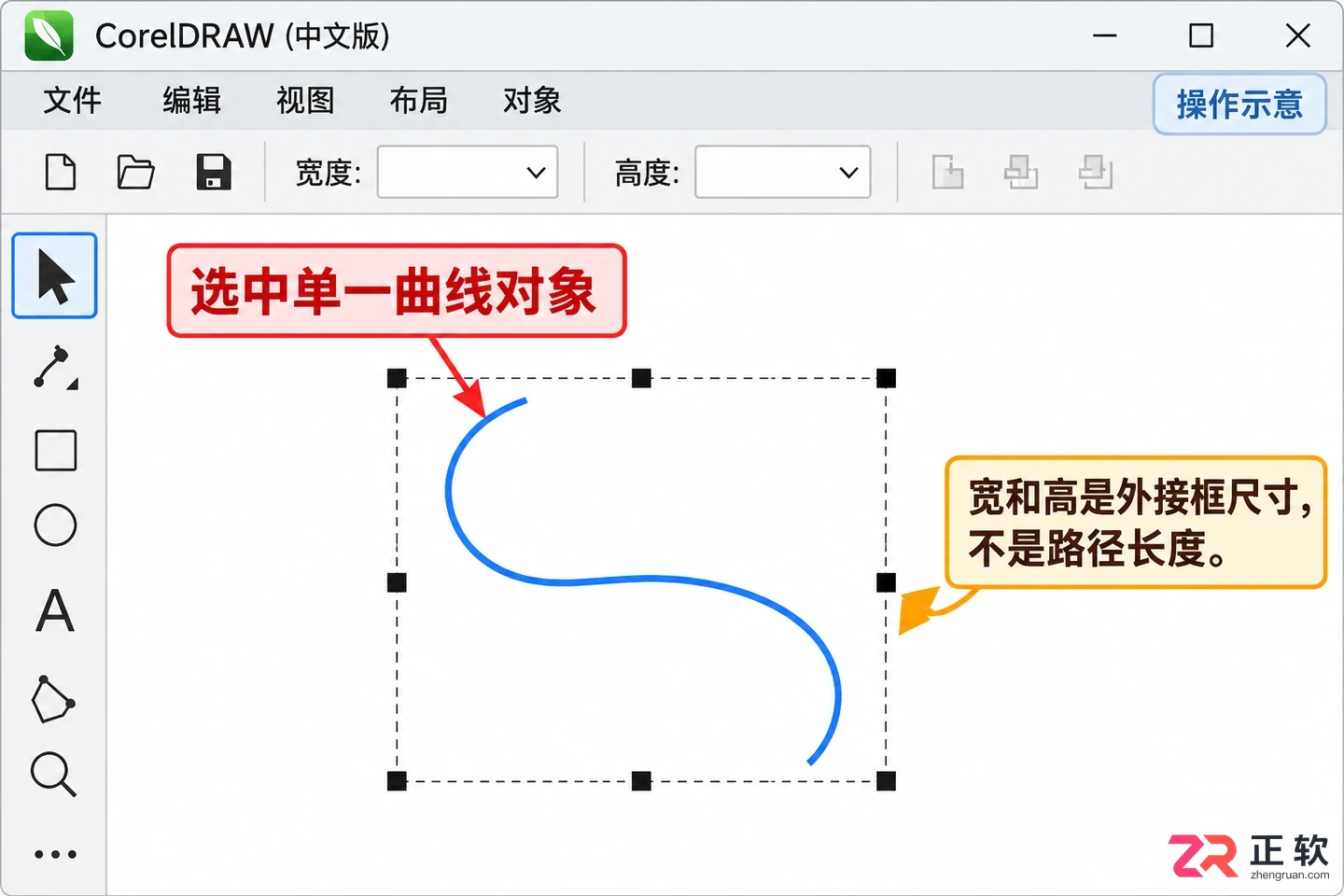

启动 CorelDRAW 并打开包含目标曲线的文档。使用工具箱中的【选择工具】单击选中那条需要测量的曲线。为了确保读数准确，请确认选中的是单一的曲线对象，而不是一个群组、导入的位图或者带有复杂装饰的组合图形。

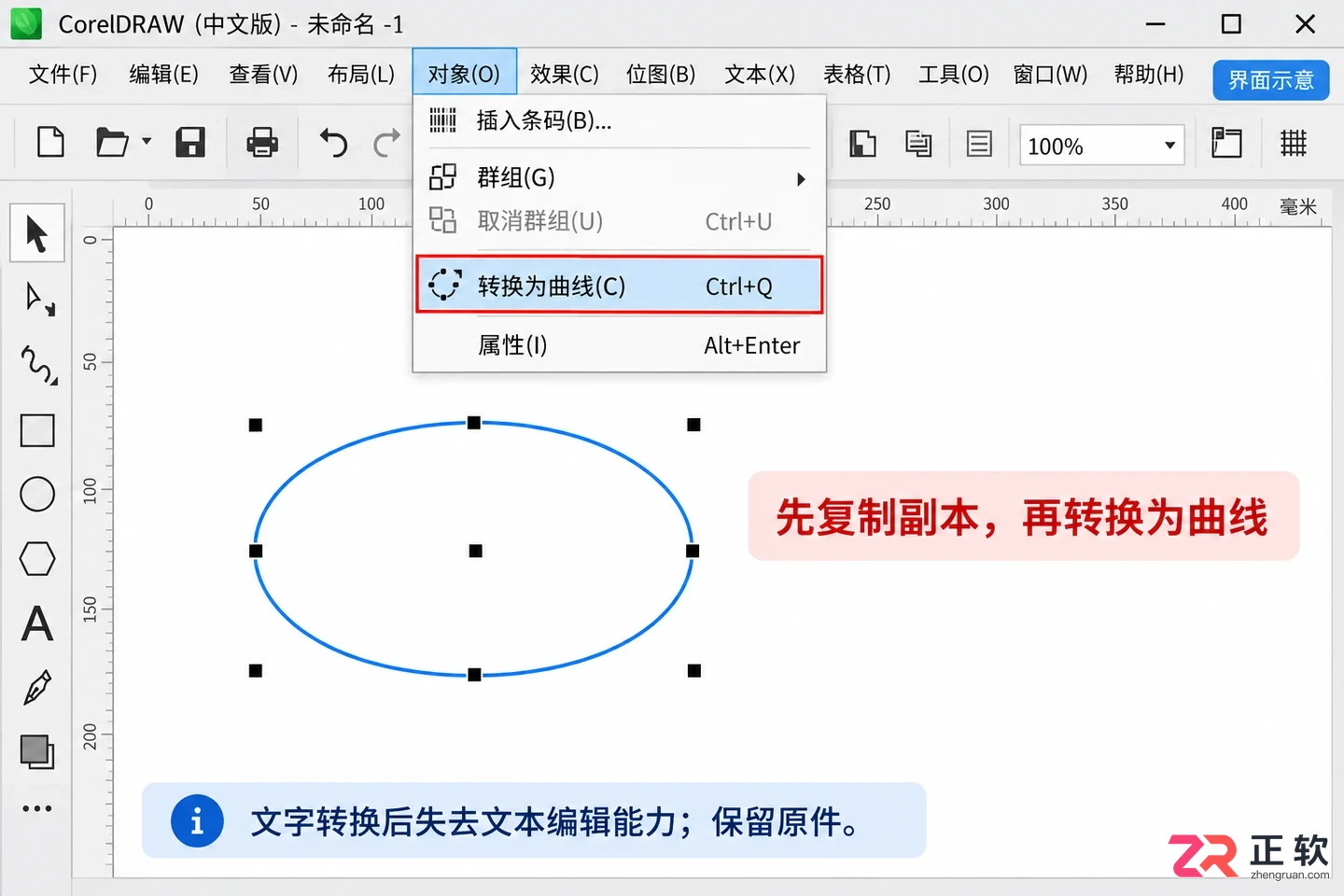

如果是初次练习，建议用【贝塞尔工具】绘制一条简单的开放曲线作为测试对象。这条线两端不要闭合，这样能更直观地理解“路径长度”与“闭合周长”的区别。如果当前对象是矩形、椭圆或美术字，且你需要测量其轮廓展开后的长度，可以先复制一份副本，选中副本后执行【对象】→【转换为曲线】命令。注意，文字转换后将失去编辑能力，务必保留原始可编辑文本；位图无法通过此命令转换为可测量的矢量路径。

1. 选中真正需要测量的路径

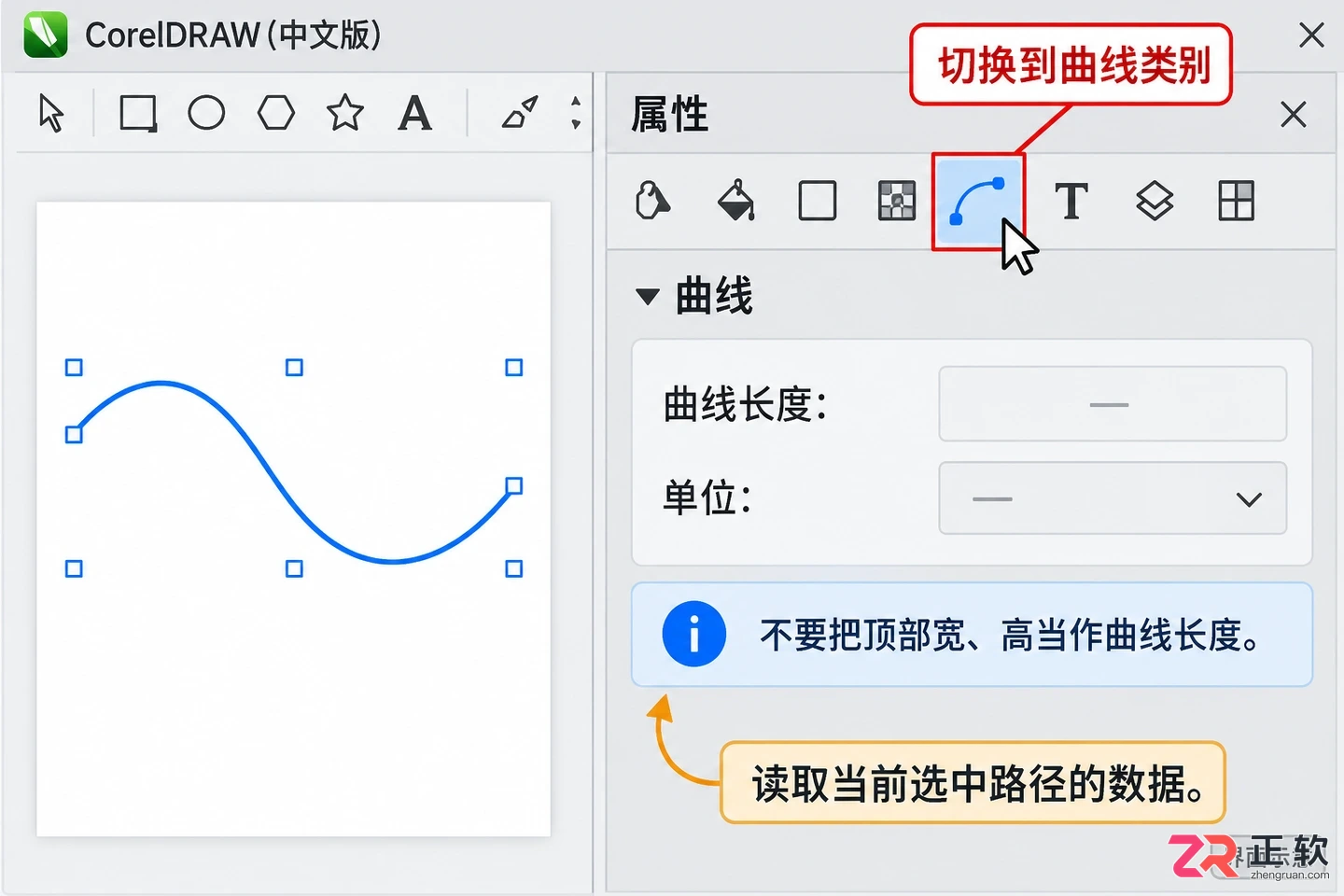

2. 打开属性泊坞窗，切换到曲线类别

保持曲线处于选中状态，点击菜单栏的【对象】，选择【属性】，此时界面右侧会弹出属性泊坞窗。在泊坞窗顶部的图标栏中，找到并点击【曲线】按钮（通常显示为一段带节点的线条图标）。不同版本的 CorelDRAW 界面布局可能微调，但核心入口均在属性泊坞窗的曲线分类下。

在属性泊坞窗中切换至曲线类别

这里需要特别注意：不要混淆顶部属性栏显示的“对象大小”（即宽和高）。那些数值代表的是包围该曲线的最小矩形的尺寸，对于弯曲剧烈的线条，外接矩形宽度远小于实际路径长度。只有在属性泊坞窗的曲线页面中，才能看到基于节点计算的路径数据。

3. 读取曲线长度，同时记下单位与路径范围

在曲线属性面板中，找到标记为【曲线长度】或英文 “Length of curve” 的数值字段。记录下这个数字，并务必看清其后跟随的单位（如 mm、cm 或 inch）。CorelDRAW 的读数严格遵循文档当前的单位设置，毫米和英寸之间不能直接混用，否则会导致后续工艺严重偏差。

此外，要留意该对象是否包含多条子路径。有时视觉上看似一条连续的线，实际上可能由断开的几段组成，或者包含意外的闭合环路。属性面板显示的通常是整个选中对象所有子路径长度的总和。如果用于精确切割，需检查节点结构，确保没有多余的隐藏线段干扰读数。描边的粗细、箭头装饰或阴影效果不计入中心路径的长度。

4. 用直线和形状变化检查读数含义

为了验证读数的逻辑，可以画一条已知长度的水平直线进行对照。例如绘制一条 100mm 的直线，在相同单位设置下查看其曲线长度，读数应与几何长度一致。接着选中之前绘制的弯曲练习线，观察其长度数值明显大于两端点间的直线距离，这证实了软件测量的是沿路径的累积距离。

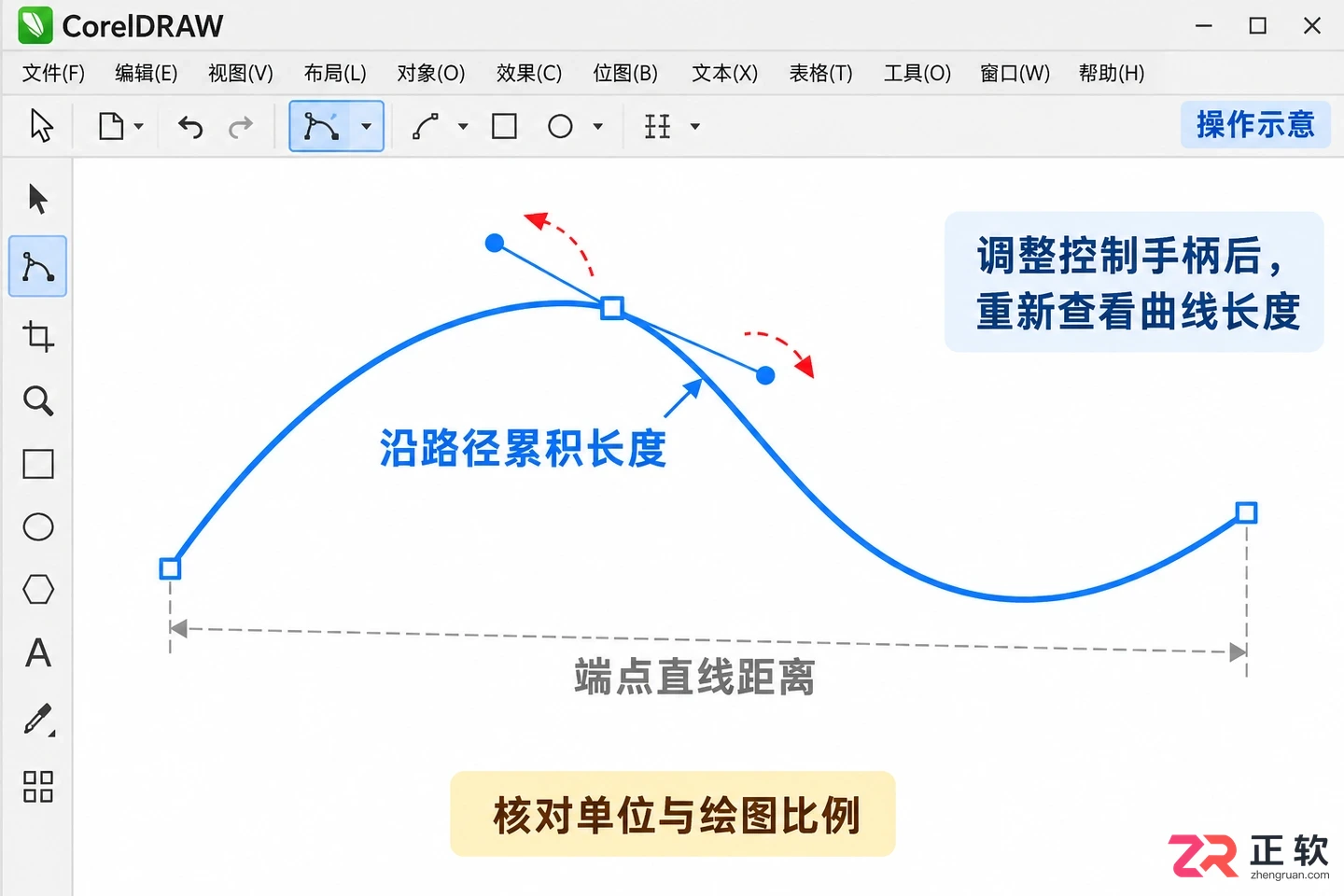

进一步验证时，保持选中该曲线，切换到【形状工具】，拖动曲线上的控制手柄改变其弯曲程度。回到属性泊坞窗，你会发现【曲线长度】的数值随之实时变化。这一动态反馈证明读数反映的是当前路径形态，而非固定的外接框尺寸。如果文档设置了特殊的打印比例（如 1:10），请注意属性面板显示的通常是绘图页面上的几何尺寸，而非自动换算后的实物尺寸，需在 1:1 环境下核对或手动换算。

4. 用直线和形状变化检查读数含义

5. 保留测量依据，不用直线标注冒充弧长

CorelDRAW 的常规尺寸标注工具主要用于标注直线距离、直径或角度，无法直接生成随曲线变化的弧长标注。因此，不要试图用直线标注工具跨越曲线两端来代替弧长测量，那样得到的只是弦长。

调整曲线形状验证长度动态变化

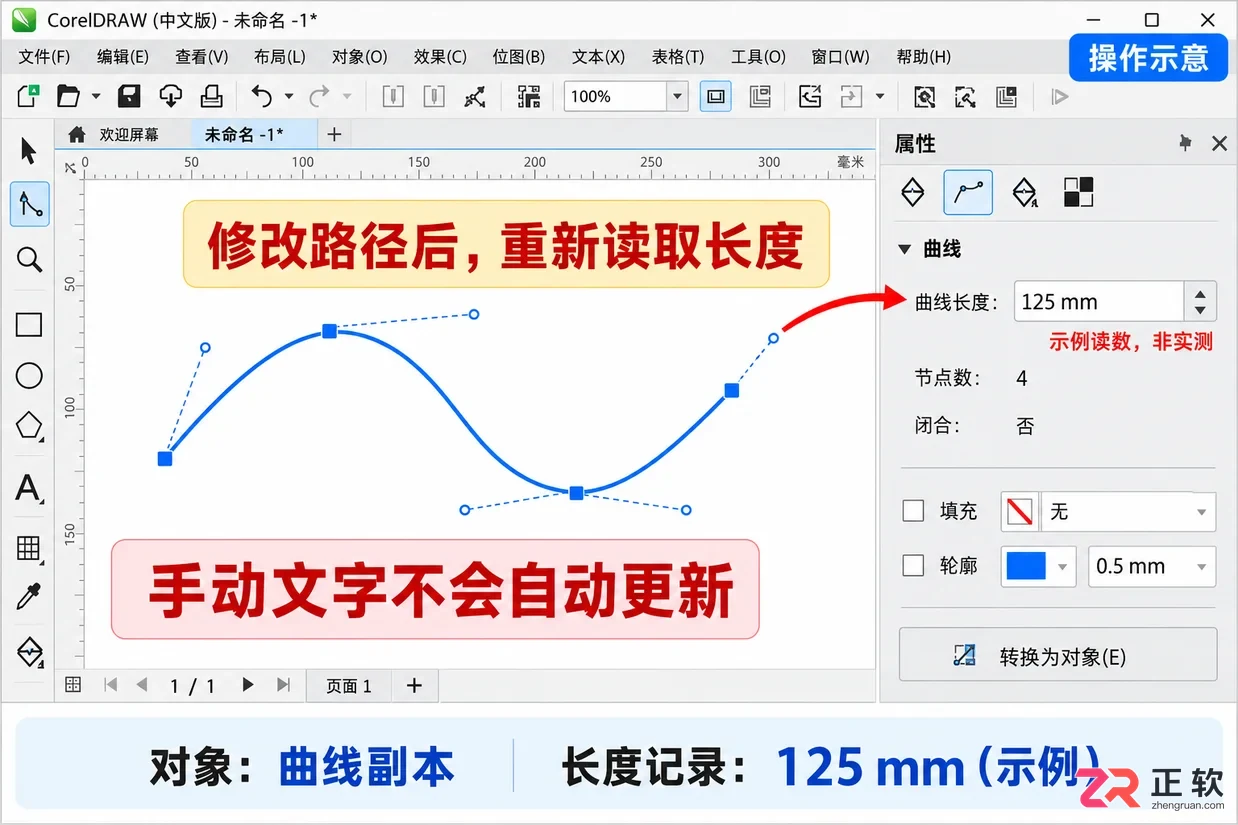

在交付文件或制作切割单时，可以将属性面板中读取的长度数值、单位以及对应的对象名称整理成文本说明，放置在图纸旁边。需要注意的是，这种手动输入的文字不会随曲线修改而自动更新。一旦对曲线进行了节点调整、缩放或拆分操作，都必须重新进入属性泊坞窗读取最新长度。完成测量后，建议保存包含测量副本的 CDR 文件，以便后续追溯数据来源。
