c4d怎么贴图 材质纹理设置步骤

给 C4D 模型贴图的核心逻辑是将图片数据接入材质，再将材质赋予对象，最后通过坐标参数控制图片在模型表面的排列方式。这种做法能让平面图片准确包裹立体模型，且后续修改图片路径或调整疏密时，效果会实时更新并随工程保存。

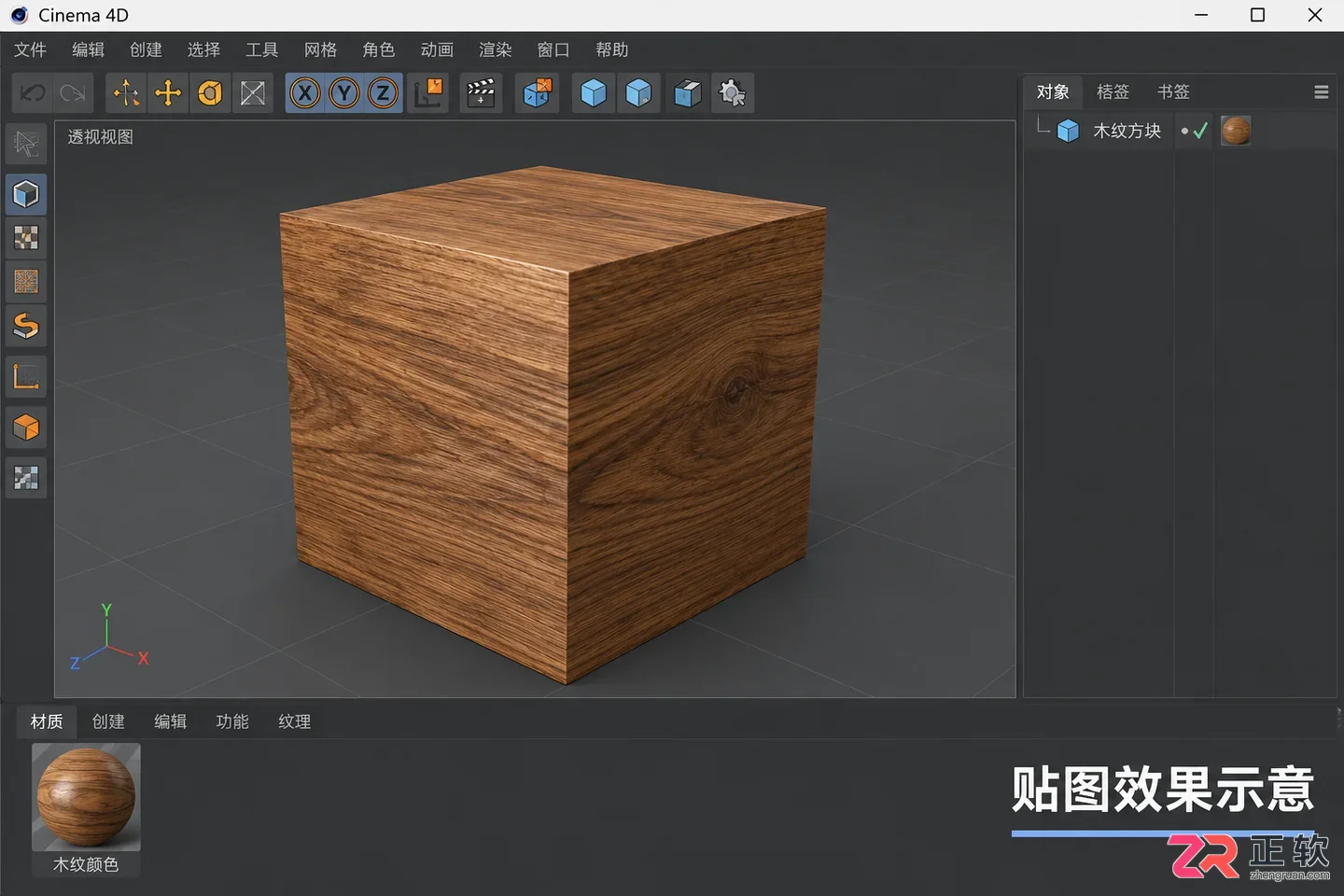

完成贴图设置后的木纹立方体效果

注意，新版 Cinema 4D 默认可能使用 Redshift 节点材质，其操作界面与本文所述的经典标准材质完全不同。本教程以 Windows 环境下的经典标准材质和标准渲染器为主线，适合初学者建立对颜色通道与材质标签的基础认知。

1. 建立立方体并准备工程环境

新建一个空白工程，在菜单栏选择【创建】>【参数化对象】>【立方体】。在对象管理器中将立方体重命名为“木纹方块”，保持其默认形状即可，无需转换为可编辑对象，因为基础几何体自带标准的 UVW 坐标，足以支持本次贴图练习。

为了便于管理素材，先执行【文件】>【保存】，建立一个名为“木纹练习”的独立文件夹，并将工程文件保存为“木纹方块.c4d”。同时，准备一张清晰的 JPG 或 PNG 格式木纹图片，确保图片仅包含颜色信息，而非粗糙度或法线贴图。

打开【渲染设置】（快捷键 Ctrl+B），确认当前渲染器设置为经典的【标准】渲染器。如果使用的是其他项目模板，建议另存副本进行操作，以免改变原有的渲染配置。

2. 创建经典标准材质

按下 Shift+F2 打开【材质管理器】。点击管理器底部的【创建】菜单，选择【经典材质】>【标准】。在较新版本中，可能需要通过搜索或子菜单找到“标准材质”。将新建的材质球重命名为“木纹颜色”，以便后续识别。

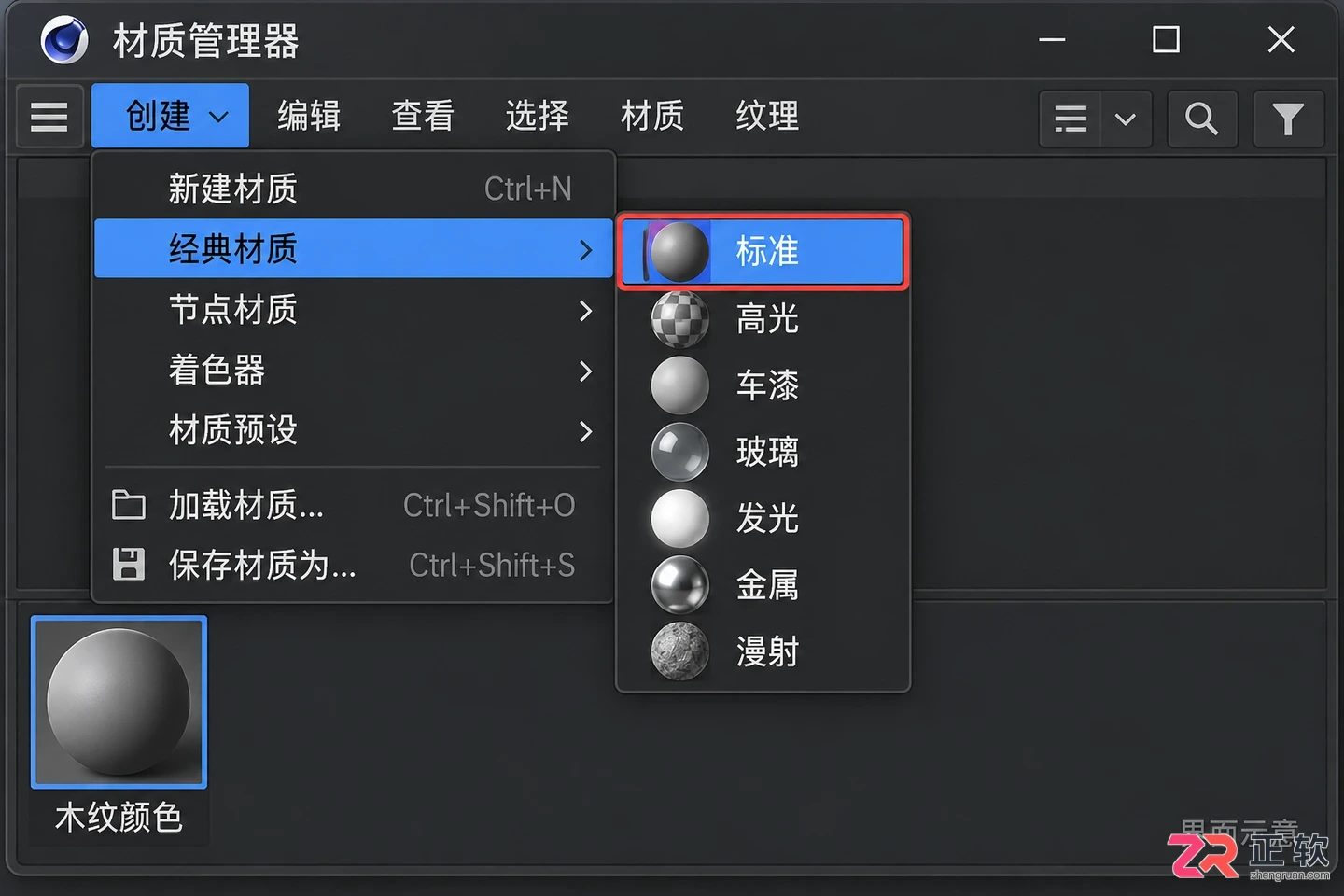

在材质管理器中创建经典标准材质

双击“木纹颜色”材质球的预览图。此时应弹出包含【颜色】、【高光】等通道的传统材质编辑器窗口。如果打开的是节点编辑器界面，说明创建的不是经典材质，请删除后重新通过上述菜单创建。这一步是确保后续操作入口正确的关键。

3. 在颜色通道中载入木纹图片

在材质编辑器中，选中左侧的【颜色】通道，确保其复选框处于勾选状态。点击【纹理】栏右侧的文件浏览按钮（通常显示为省略号或文件夹图标），在弹出的对话框中选择之前准备好的木纹图片。

载入后，观察材质编辑器上方的预览球，确认木纹图案已正确显示。如果系统提示是否将图片复制到工程目录，建议选择“是”，这有助于后续打包工程时自动收集资源。注意，此时仅在颜色通道中载入了图片，并未涉及凹凸或反射等其他物理属性，避免将彩色图片误用于非颜色通道。

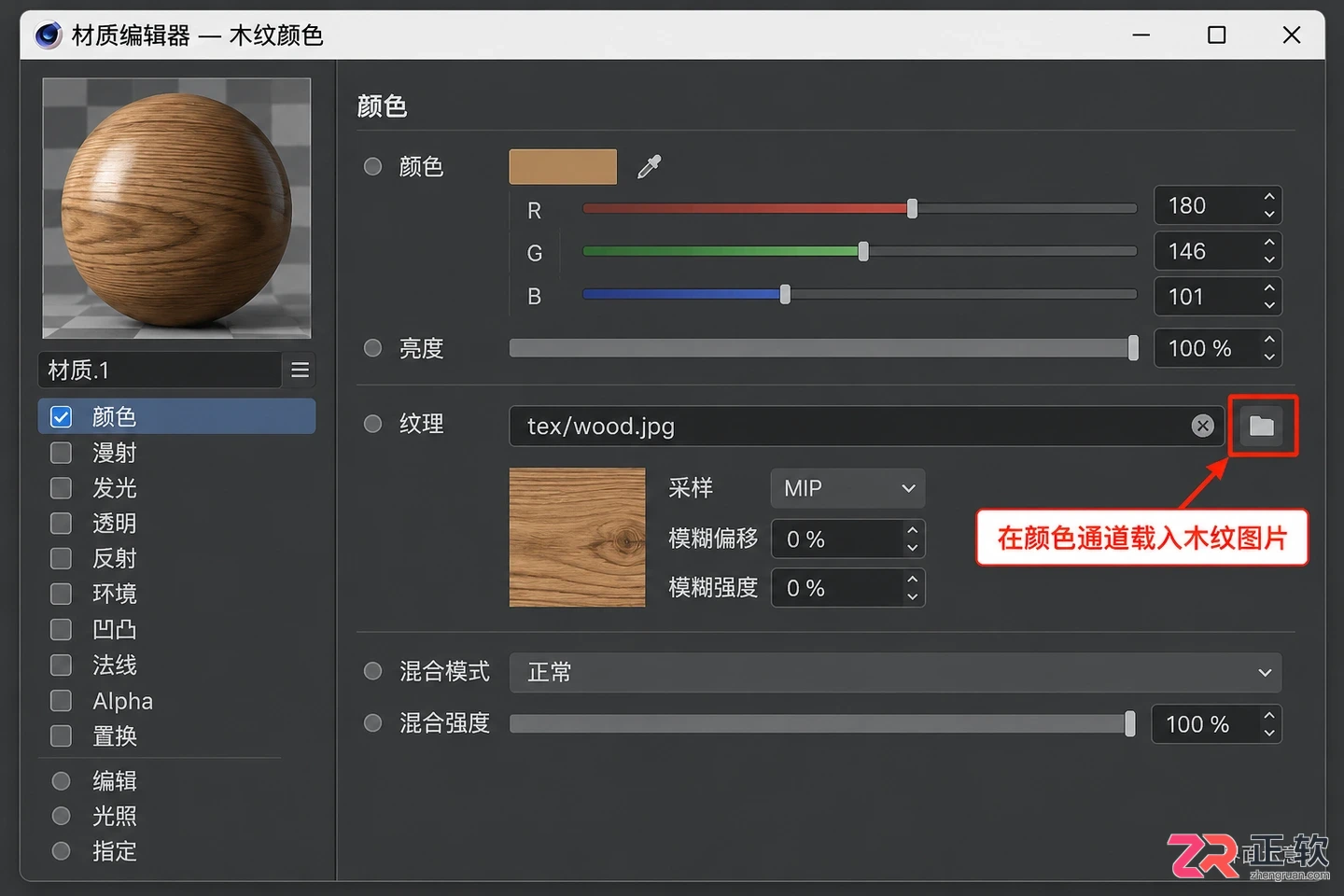

3. 在颜色通道中载入木纹图片

4. 将材质分配给木纹方块

回到主界面，按住鼠标左键，将材质管理器中的“木纹颜色”材质球直接拖拽到对象管理器中的“木纹方块”对象上。松开鼠标后，观察“木纹方块”右侧是否出现了一个绿色的材质标签图标。

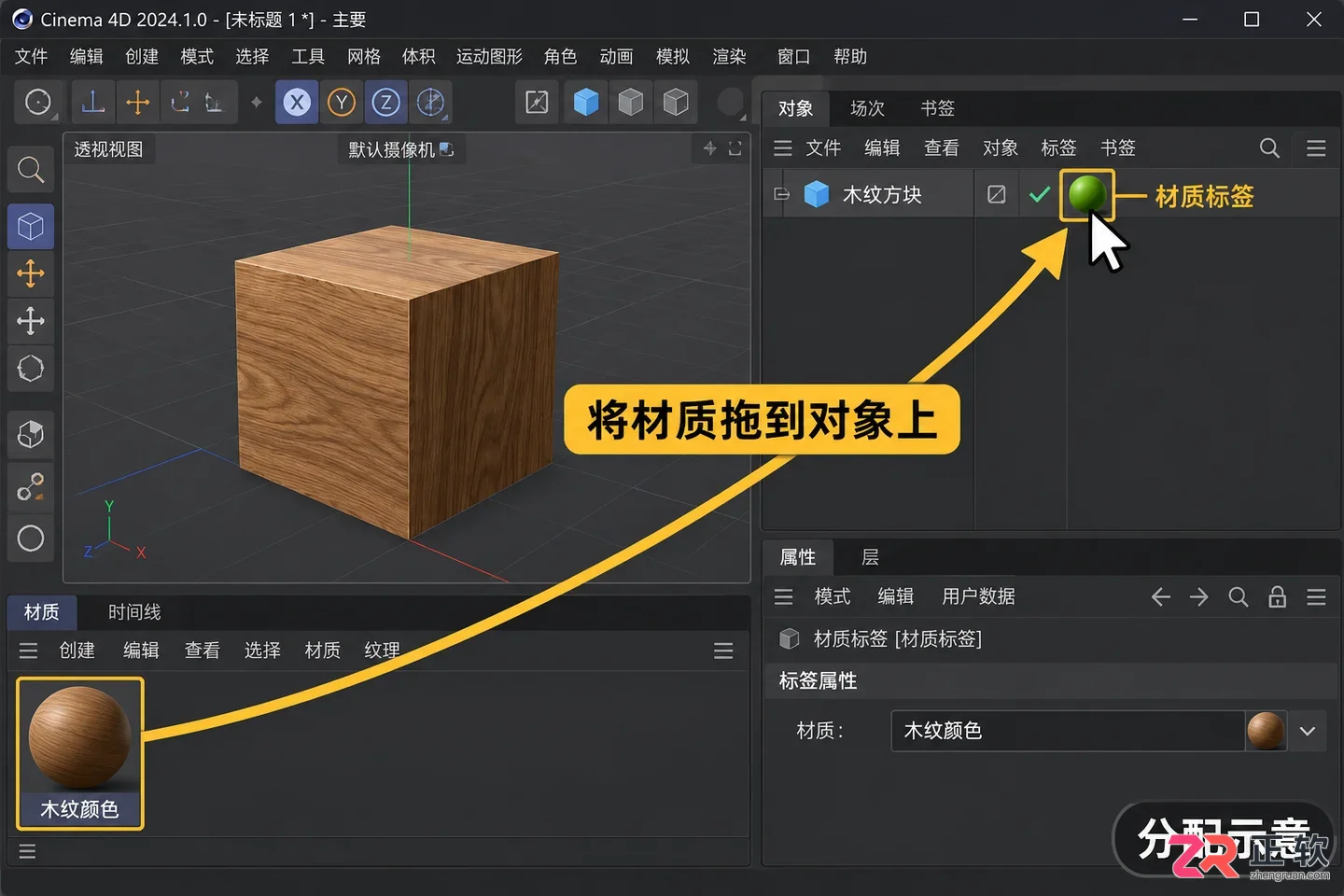

将材质分配给对象并生成材质标签

选中这个新生成的材质标签，在右下角的属性管理器中检查【材质】一栏，确认其指向的是“木纹颜色”。如果视口中立方体仍显示为灰色或单色，请点击视口左上角的显示模式菜单，确保开启了【着色】或【光影着色（线条）】模式，以便实时预览纹理。若仍不显示，可尝试点击视图菜单中的【刷新】或使用当前视图渲染进行验证。

5. 调整贴图的重复与位置

贴图的疏密和位置由材质标签控制，而非材质本身。选中对象管理器中立方体上的材质标签，在属性管理器中找到【投影】选项，默认为【UVW 映射】。在下方的参数区域，可以看到【长度 U】、【长度 V】以及【偏移 U】、【偏移 V】等数值。

为了获得更密集的木纹效果，可以调整长度参数。例如，将【长度 U】和【长度 V】均从 100% 改为 50%，并勾选【平铺】选项。此时，单个纹理单元在模型表面占据的空间变小，同一面上会显示出更多重复的木纹图案。若只想移动纹理位置而不改变大小，则调整【偏移 U】或【偏移 V】的百分比数值，观察纹理在模型表面的滑动方向。

注意，这些参数仅影响当前对象上的贴图表现，不会改变原始图片文件。对于立方体等规则几何体，UVW 映射通常能保持良好的比例；若遇到复杂模型导致纹理拉伸，则需进入点模式调整 UV 坐标或更改投射方式。

6. 检查贴图并连同资源保存

旋转视图，从不同角度检查木纹方块的各个面，确认纹理连续且无异常拉伸。执行【渲染到视图】（Ctrl+R）查看最终效果。如果发现接缝明显，可能是原图本身非无缝贴图，可通过调整偏移量或将接缝处隐藏在视线死角来缓解。

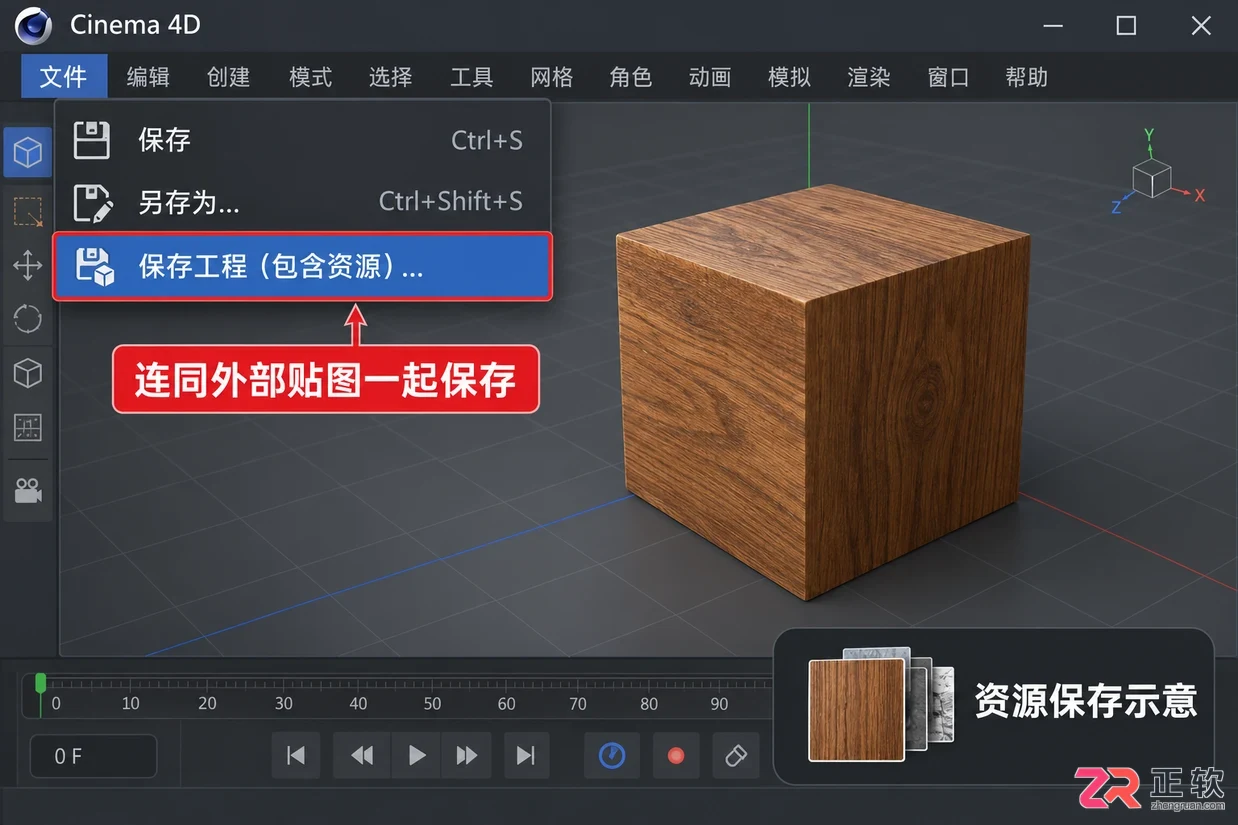

使用保存工程包含资源功能打包贴图

完成调整后，务必使用【文件】>【保存工程（包含资源）】命令。C4D 会将所有引用的外部图片自动复制到工程文件夹内的 tex 目录中，并更新内部链接。这样，即使将工程文件夹移动到其他电脑或发送给他人，也不会出现贴图丢失的报错。后续协作时，只需打包整个工程文件夹即可。
