blender打开step文件的插件安装与导入教程

要在 Blender 中直接打开工业设计中常见的 STEP (.step/.stp) 文件，原生支持往往不足，需要借助专门的扩展插件。直接将后缀改为 .obj 或其他格式不仅无效，还会丢失几何信息。使用如 Clonephaze 开发的 STEP Importer 扩展，可以将参数化的 CAD 几何体转换为 Blender 可编辑的网格数据。虽然这不会保留原始的软件建模历史树，但能确保模型在 Blender 中的尺寸准确和曲面完整，便于后续进行渲染、动画或进一步的网格编辑。

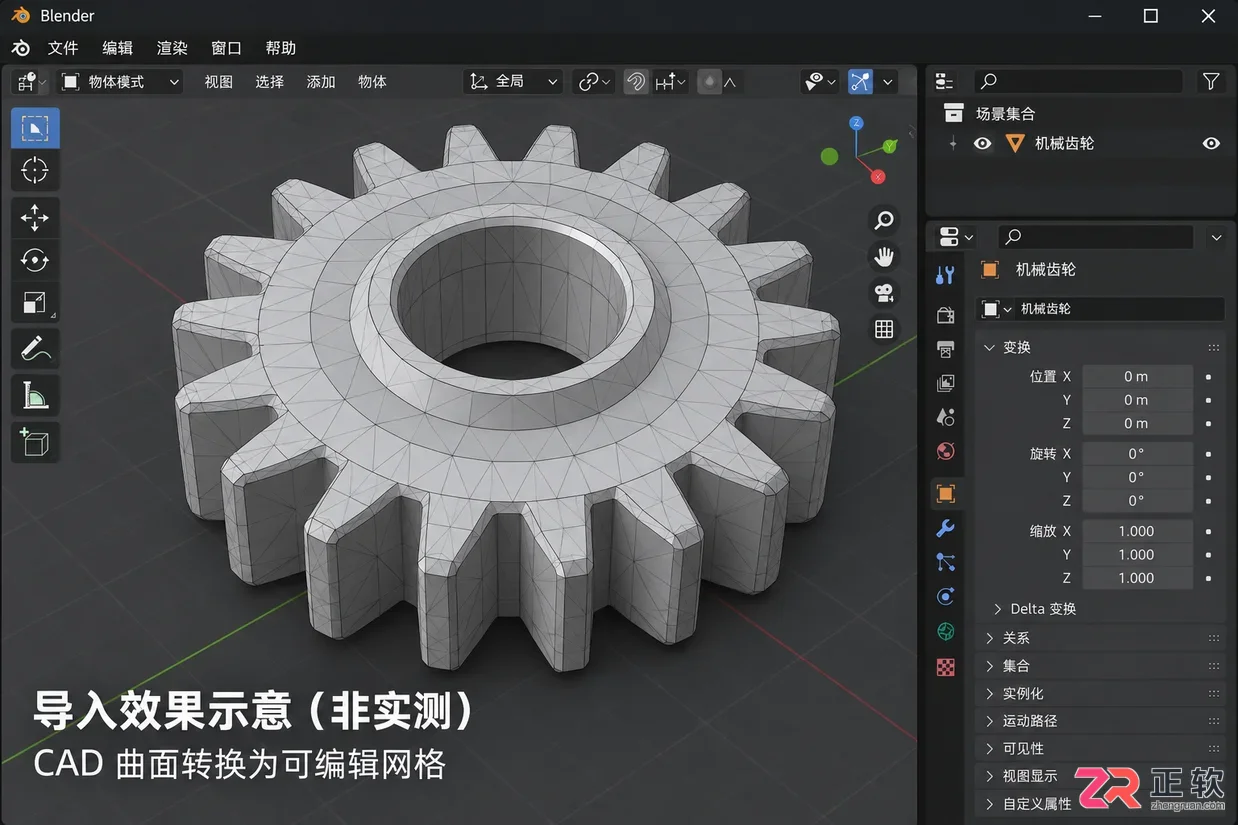

Blender 中导入的 STEP 机械零件效果示意

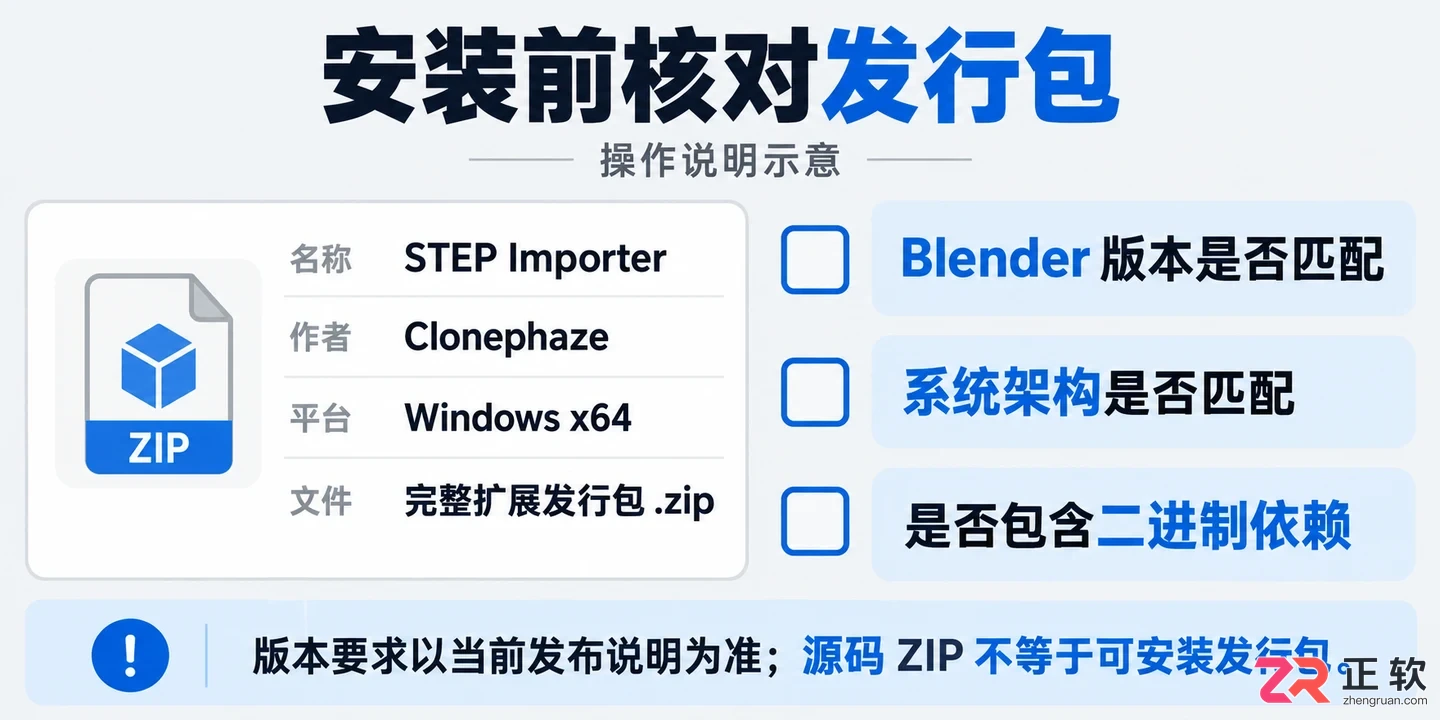

1. 核对插件版本与系统兼容性

在安装之前，必须确认插件与当前 Blender 版本的兼容性。打开 Blender，点击顶部菜单的【帮助】>【关于 Blender】，记录版本号。STEP Importer 对 Blender 版本有明确要求（例如最低支持 5.1.0 或更高，具体视发布版本而定），且通常仅提供 Windows x64 的二进制包。

访问 Blender Extensions 平台或作者的官方发布页面，找到由 Clonephaze 发布的【STEP Importer】。仔细核对作者名称，避免与其他同名或功能类似的商业插件混淆。下载时，请选择标记为 Windows x64 的发行版 ZIP 包。注意，GitHub 上的源码包通常不包含编译好的二进制依赖，直接下载源码可能导致安装失败，务必下载完整的扩展发行包。

1. 核对插件版本与系统兼容性

2. 从磁盘安装扩展并启用

启动 Blender，进入【编辑】>【偏好设置】。在左侧栏选择【扩展】（Extensions）。在窗口右上角的下拉菜单或按钮中，选择【从磁盘安装】（Install from Disk）。

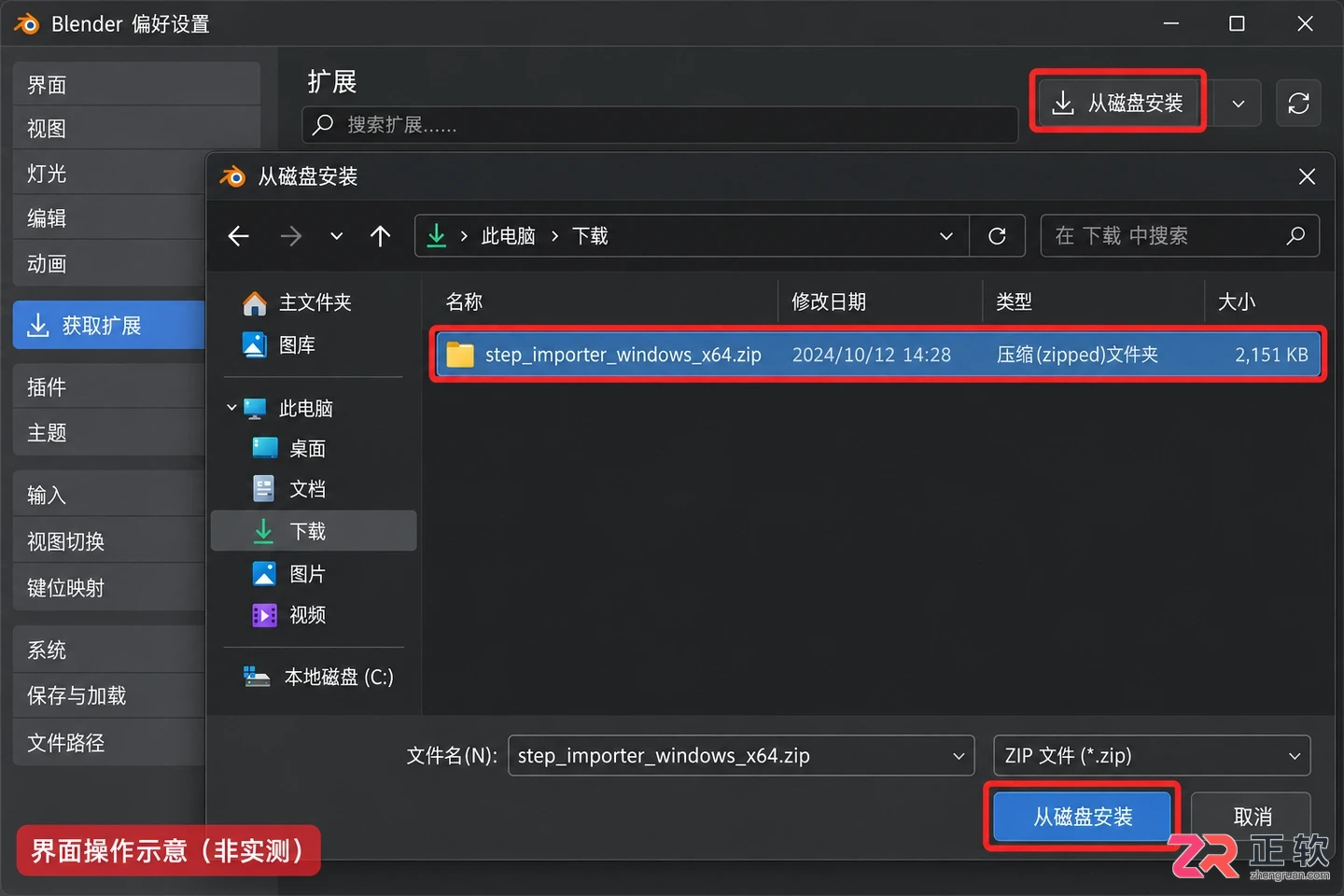

在偏好设置中从磁盘安装 STEP Importer 扩展

在弹出的文件浏览窗口中，定位到刚才下载的 STEP Importer ZIP 文件，选中并确认安装。Blender 会自动解压并注册该扩展。安装完成后，在扩展列表的搜索框中输入“STEP”，找到 STEP Importer。确保其右侧的复选框已勾选，表示插件处于启用状态。如果安装过程中提示版本不兼容或缺少依赖，请停止操作，重新核对下载的 ZIP 包是否对应你的 Blender 版本和操作系统架构。

3. 拖入 STEP 文件进行导入

新建一个 Blender 场景，建议先保存一份空的 .blend 文件作为备份。准备好一个小型的、你有权使用的 .step 或 .stp 测试文件。在 Windows 资源管理器中选中该文件，直接将其拖拽到 Blender 的三维视图窗口中。

松开鼠标后，插件会弹出导入设置面板。对于首次尝试，建议选择适中的曲面细分质量，如“Balanced”（平衡）模式。不要一开始就选择最高精度，因为复杂的 CAD 模型在高精度下会产生极大的面数，导致导入缓慢甚至卡死。点击确认开始导入。如果模型较大，请耐心等待，不要在导入过程中重复拖拽文件。

4. 检查网格质量与模型尺寸

导入完成后，模型可能位于视野之外。在大纲视图（Outliner）中选中新生成的物体或集合，按下键盘上的【.】键（小键盘句号）或点击视图菜单中的【聚焦所选】，将视角对准模型。

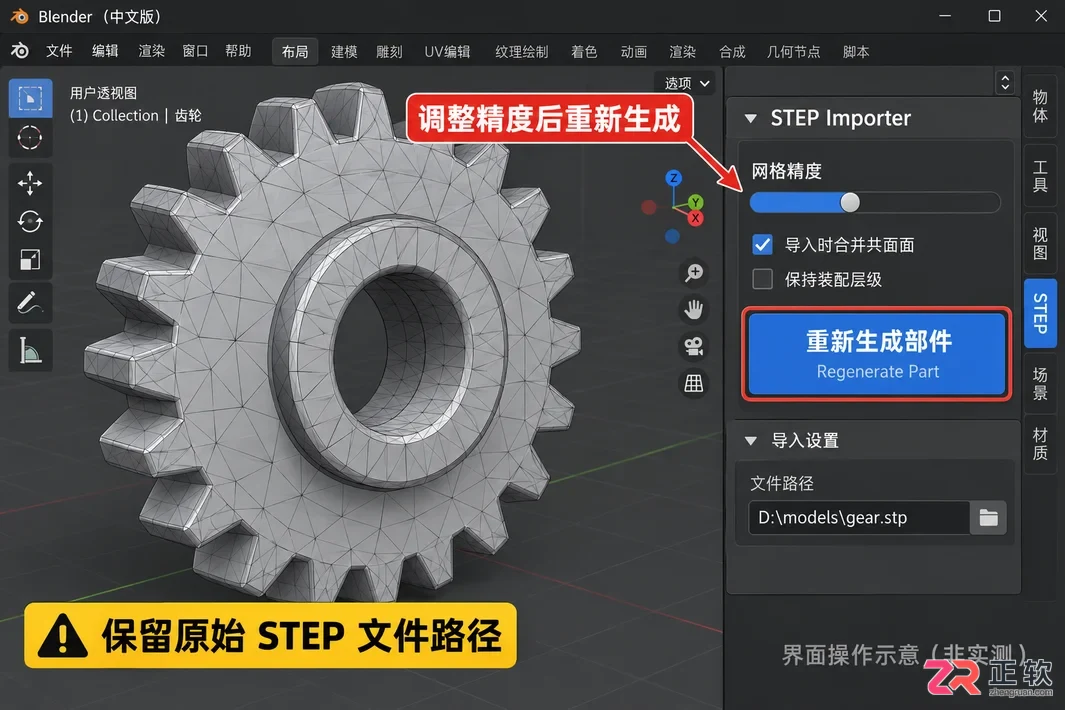

使用侧栏 STEP 标签页调整网格精度

观察模型的圆孔、倒角和曲面边缘。STEP Importer 的核心工作是将数学定义的 CAD 曲面网格化，因此你会看到由三角形或四边形组成的网格。如果边缘显得过于棱角分明，说明细分精度不足。此时，可以在三维视图的侧栏（按 N 键展开）中找到【STEP】标签页。选中导入的对象，点击【Regenerate Part】（重新生成部件），尝试提高精度设置并重新转换。注意，这需要保留原始的 STEP 文件路径，确保 Blender 能再次读取源数据。

同时，务必检查尺寸。选择一个已知长度的特征（如边长或孔径），使用测量工具核对数值。确保 Blender 的场景单位设置与 CAD 软件一致（通常为毫米或米）。只有经过尺寸验证的模型，才能用于后续的精确制作。

5. 保存工作与保留源文件

确认模型的拓扑结构和尺寸符合需求后，保存当前的 .blend 文件。重要的是，要单独保留原始的 STEP 文件。因为插件导入的是网格数据，一旦在 Blender 中进行了大量的网格编辑，就很难再逆向还原为精确的 CAD 实体。此外，该插件目前主要专注于导入，不支持将修改后的模型导出为 STEP 格式。因此，将 STEP 文件作为“源资产”妥善保管，是保持工作流灵活性的关键。

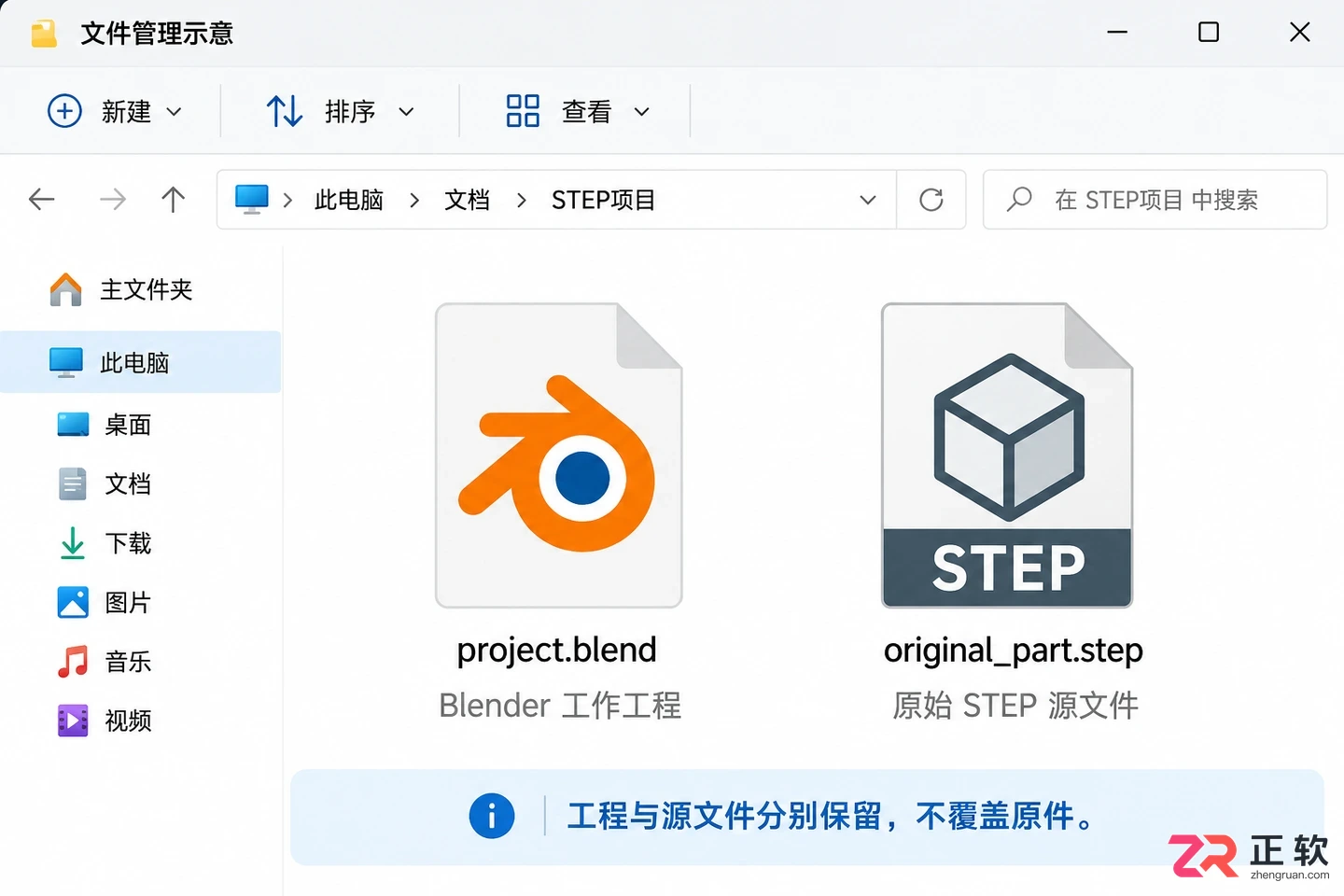

保留原始 STEP 文件与 Blender 工程文件
