blender几何节点是什么意思新手入门教程

Blender 的几何节点（Geometry Nodes）本质上是一套处理几何数据的可视化编程流程。它接收模型的原始几何信息，经过一系列节点的数学或逻辑运算，最后输出新的几何形态。这与用于上色和渲染的着色器节点不同，几何节点直接改变物体的形状、分布或结构。下面以 Windows 版 Blender 4.5 LTS 中的默认立方体为例，通过连接一个变换节点，让立方体在节点流程中变高、移动，从而直观看懂数据的输入与输出。

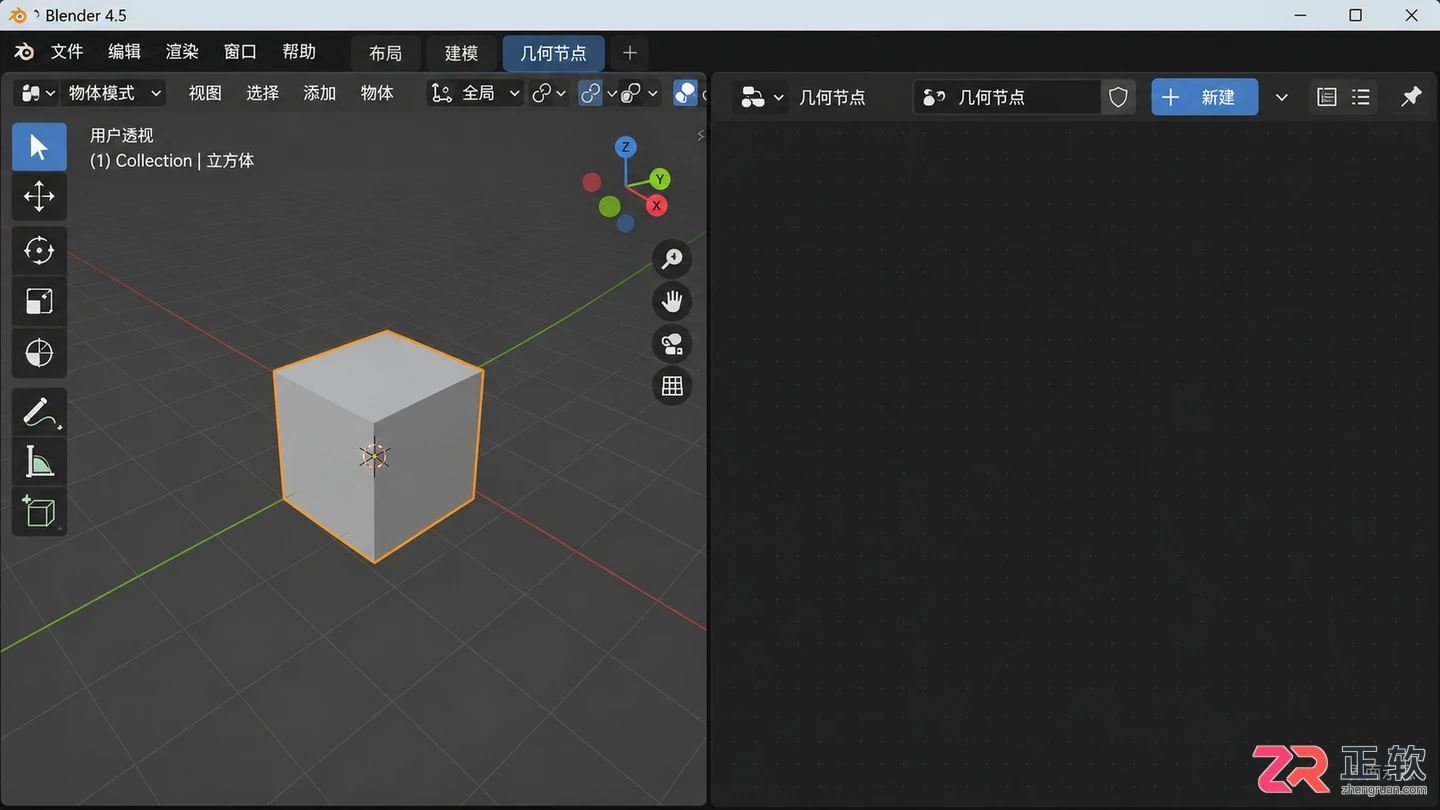

Blender 4.5 几何节点工作区，显示默认立方体及节点编辑器初始状态

1. 选中立方体，建立节点组

打开 Blender 默认场景，确保视口中的立方体处于选中状态。点击顶部工作区标签切换到【Geometry Nodes】（几何节点）工作区。在右侧的几何节点编辑器中，点击【New】（新建）按钮，系统会自动为当前选中的物体创建一个节点组。

此时编辑器中会出现两个核心节点：【Group Input】（组输入）和【Group Output】（组输出）。默认情况下，两者的 Geometry（几何）插口已经相连。同时，请检查右侧属性面板中的修改器选项卡，确认立方体上已添加一个“几何节点”修改器，且该修改器引用了刚才创建的节点组。节点组定义了数据处理逻辑，而修改器负责将这套逻辑应用到当前物体上；如果只在未关联的节点组中修改，物体不会发生任何变化。

2. 找到几何输入与输出

观察【Group Input】节点，其 Geometry 输出端代表当前物体传入的原始几何数据；【Group Output】节点的 Geometry 输入端则决定了最终显示在视图中的结果。在默认直连状态下，原始立方体的数据直接穿过节点组，因此看起来没有变化。

沿着连线观察可以发现，这里传递的是完整的几何数据结构，而非普通的数字或颜色。不同颜色的插口代表不同的数据类型，连线方向严格区分输入与输出。理解这一数据流向是后续复杂操作的基础。

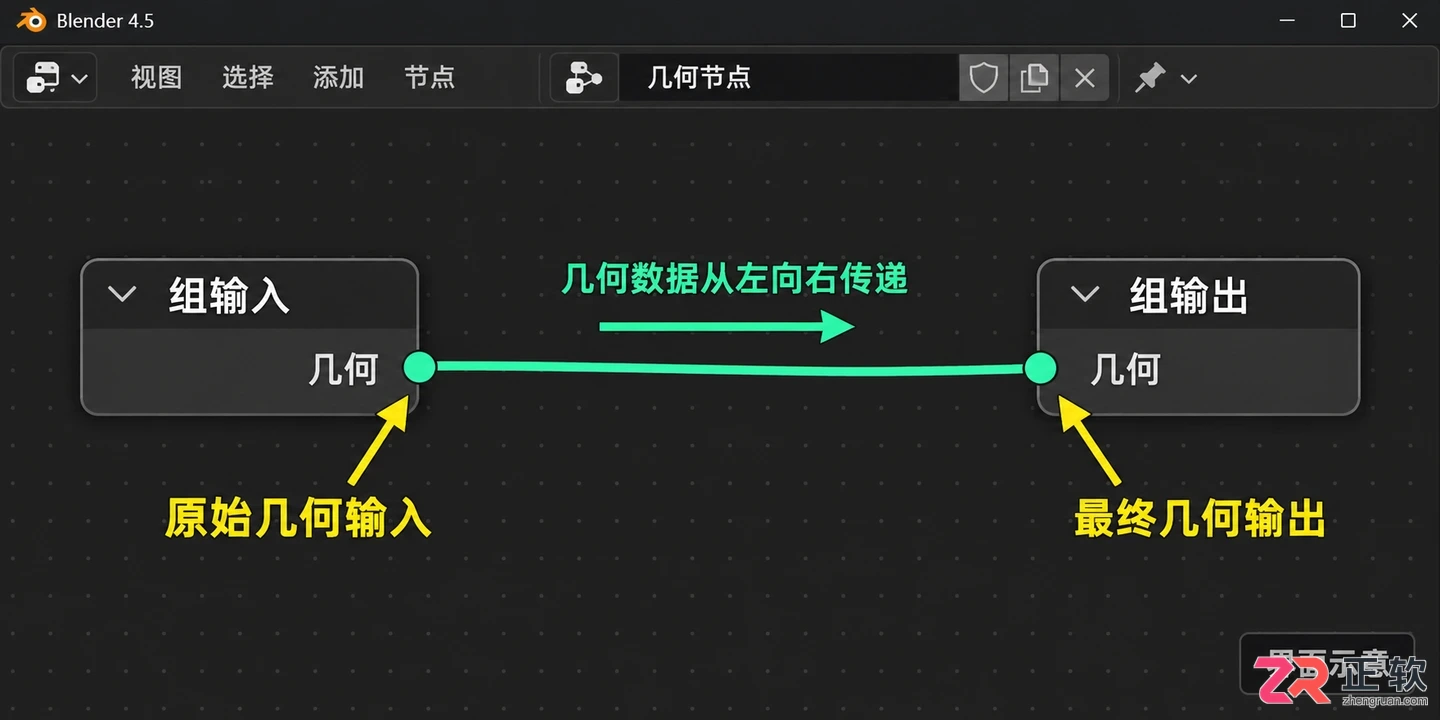

2. 找到几何输入与输出

3. 插入变换几何节点

在几何节点编辑器的空白处按下 Shift＋A，搜索并添加【Transform Geometry】（变换几何）节点。断开 Group Input 与 Group Output 之间的直接连线，重新构建连接路径：将 Group Input 的 Geometry 输出连接到 Transform Geometry 的 Geometry 输入，再将 Transform Geometry 的 Geometry 输出连接到 Group Output 的 Geometry 输入。

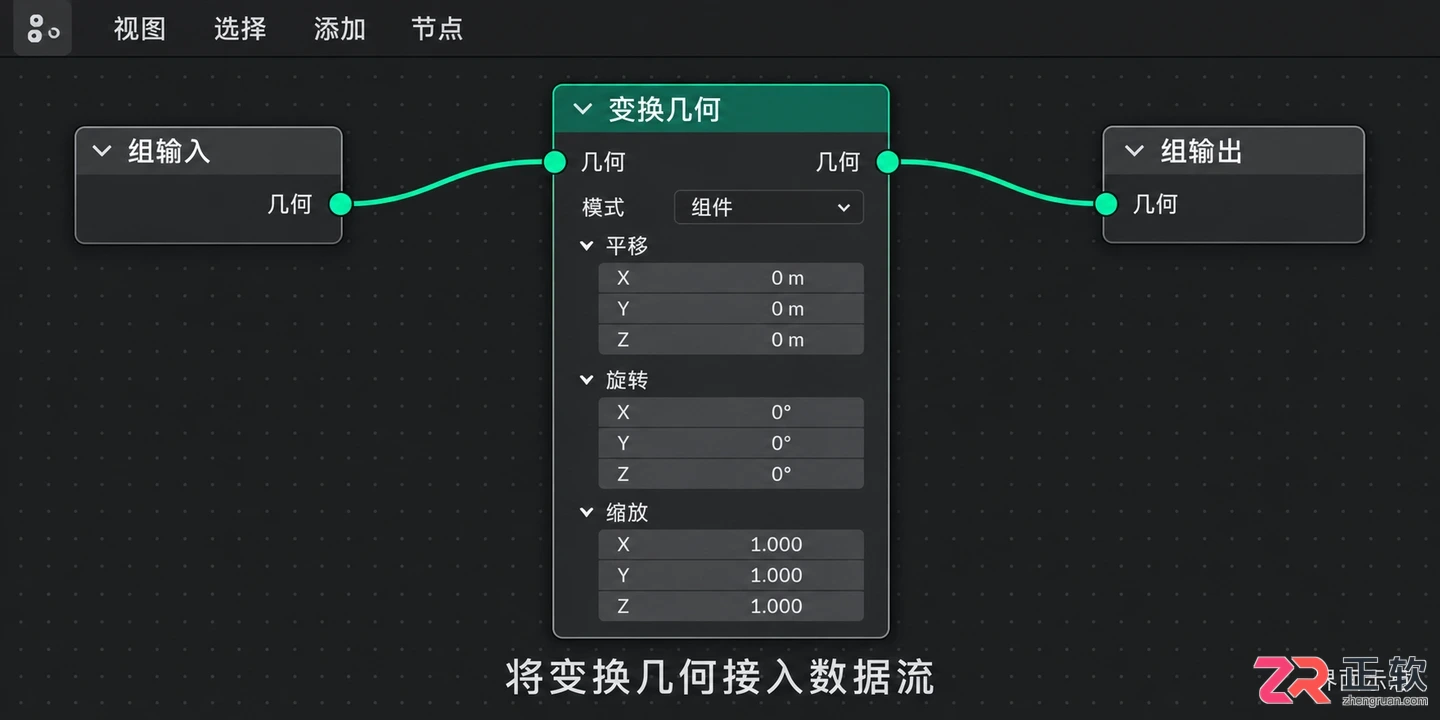

将Transform Geometry节点接入输入与输出之间

确保连接形成完整的闭环。如果节点悬空未接入最终输出，或者中间某段连线断开，模型可能无法显示或保持原状。在 Transform Geometry 节点中，确认模式设置为【Components】（组件），这样可以分别独立控制平移、旋转和缩放数值，避免使用复杂的矩阵模式，更适合新手理解。

4. 修改缩放和平移，观察同一个立方体

在 Transform Geometry 节点面板中，找到 Scale（缩放）参数。将 Z 轴的数值从 1 改为 2，保持 X 和 Y 为 1。此时视口中的立方体会沿其局部 Z 轴方向变高。接着，将 Translation（平移）的 X 轴数值设为 2，观察几何体在对象局部空间中的横向偏移。

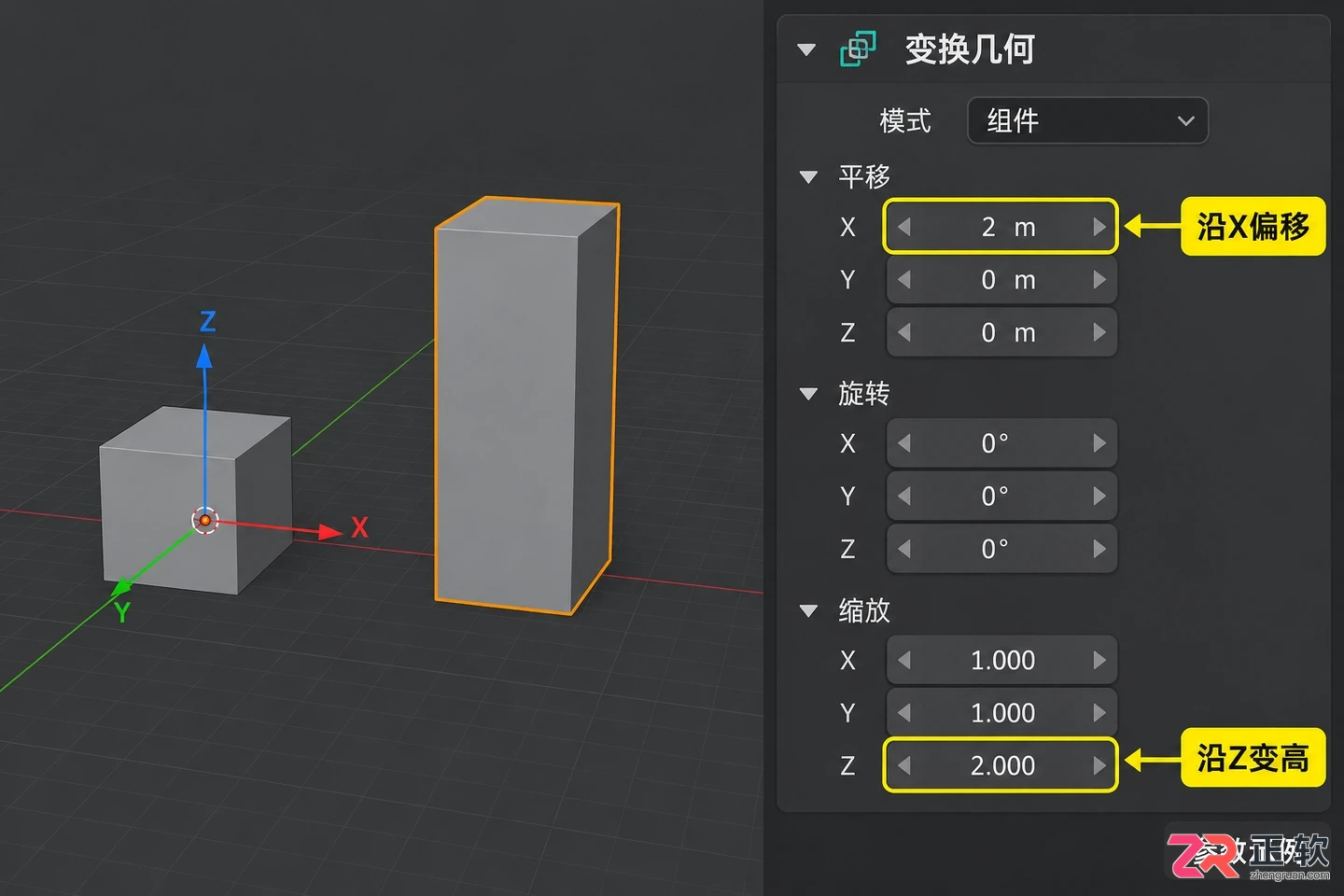

立方体在节点控制下变高并向右移动

注意，这里改变的是节点处理后的几何形态，而非物体本身的基础变换。不要同时在视口中拖动物体对象，以免混淆。由于使用的是默认未旋转的立方体，局部坐标轴与世界坐标轴方向一致，便于观察。若将 Translation X 改回 0，几何体会回到原位；将 Scale Z 改回 1，高度恢复。这种参数可随时调整且不影响原始网格的特性，正是非破坏性工作流的优势所在。

5. 区分整体变换与逐点修改

当前的 Transform Geometry 节点是对整份几何数据进行统一操作，并非让每个顶点独立随机移动。如果需要针对每个点的位置进行单独计算，例如制作波浪表面或噪波变形，则需要学习【Set Position】（设置位置）等节点。若要分散放置大量物体，则会涉及点云、实例化及其变换节点。

初学阶段不必急于掌握所有功能。只要能清晰解释“输入立方体—经过变换几何节点—输出结果”这一过程，并明确哪个参数导致了哪种视觉变化，就已经建立了阅读几何节点图的基本能力。

6. 保留节点和修改器，保存练习文件

为当前的节点组起一个清晰的名字，例如“立方体变换练习”，并将文件保存为 .blend 格式。重新打开文件后，确认节点连接、参数设置以及修改器引用仍然有效。初学者建议不要急着点击修改器上的“应用”按钮。保留节点流程允许后续继续调整和对照；只有当确定需要将其固化为普通可编辑网格时，才考虑应用修改器，但需注意这将失去参数调整的自由度。几何节点的核心价值不在于背诵节点名称，而在于看清数据从哪里来、经过什么操作、最后输出了什么。

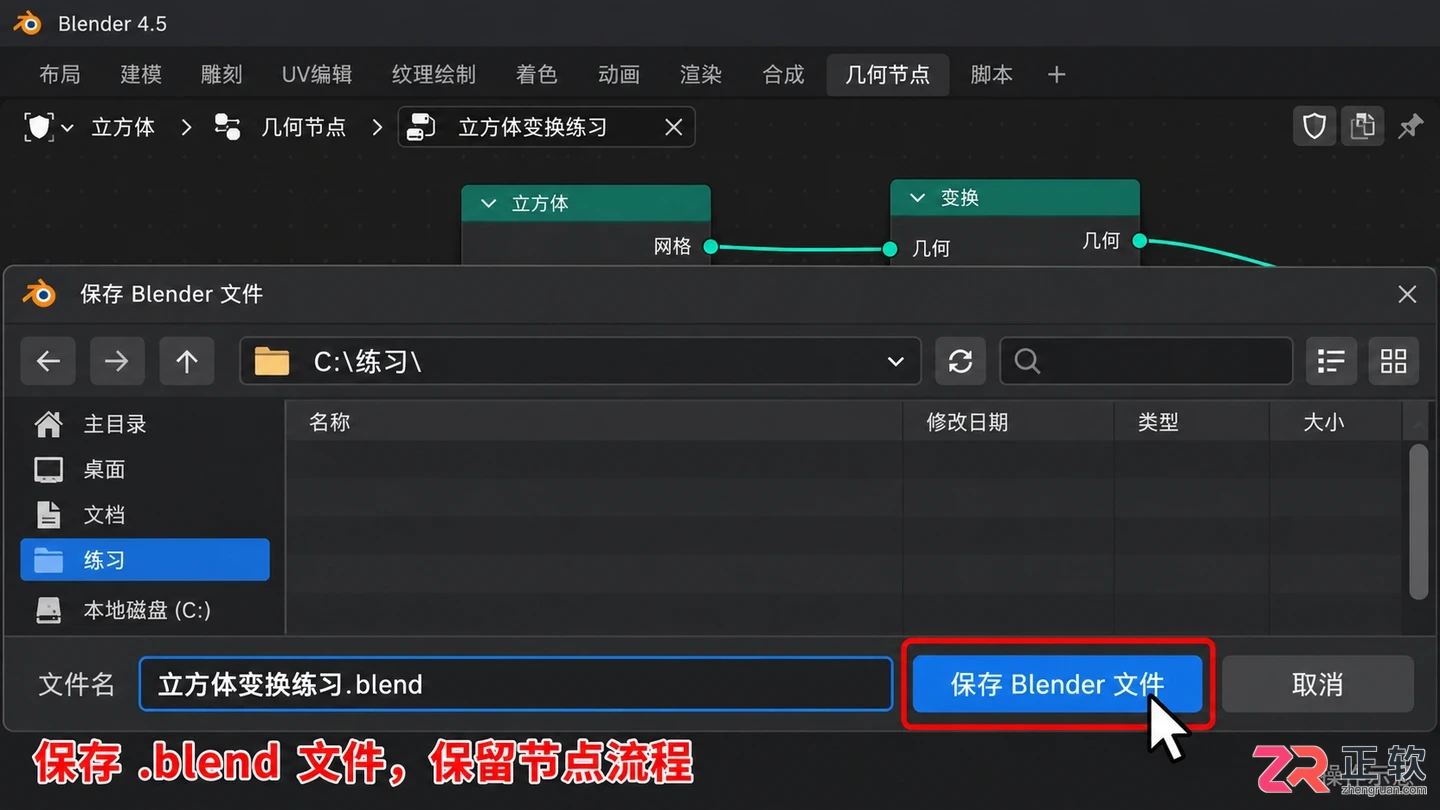

6. 保留节点和修改器，保存练习文件
