blender怎么测量模型实际尺寸教程

在 Blender 中建模时，视觉上的比例协调并不等同于物理尺寸的准确。特别是当模型需要用于 3D 打印、数控加工或与其他标准件组装时，必须确保其长宽高数值符合设计要求。直接导出往往会导致尺寸偏差，因此掌握正确的测量与核对方法至关重要。

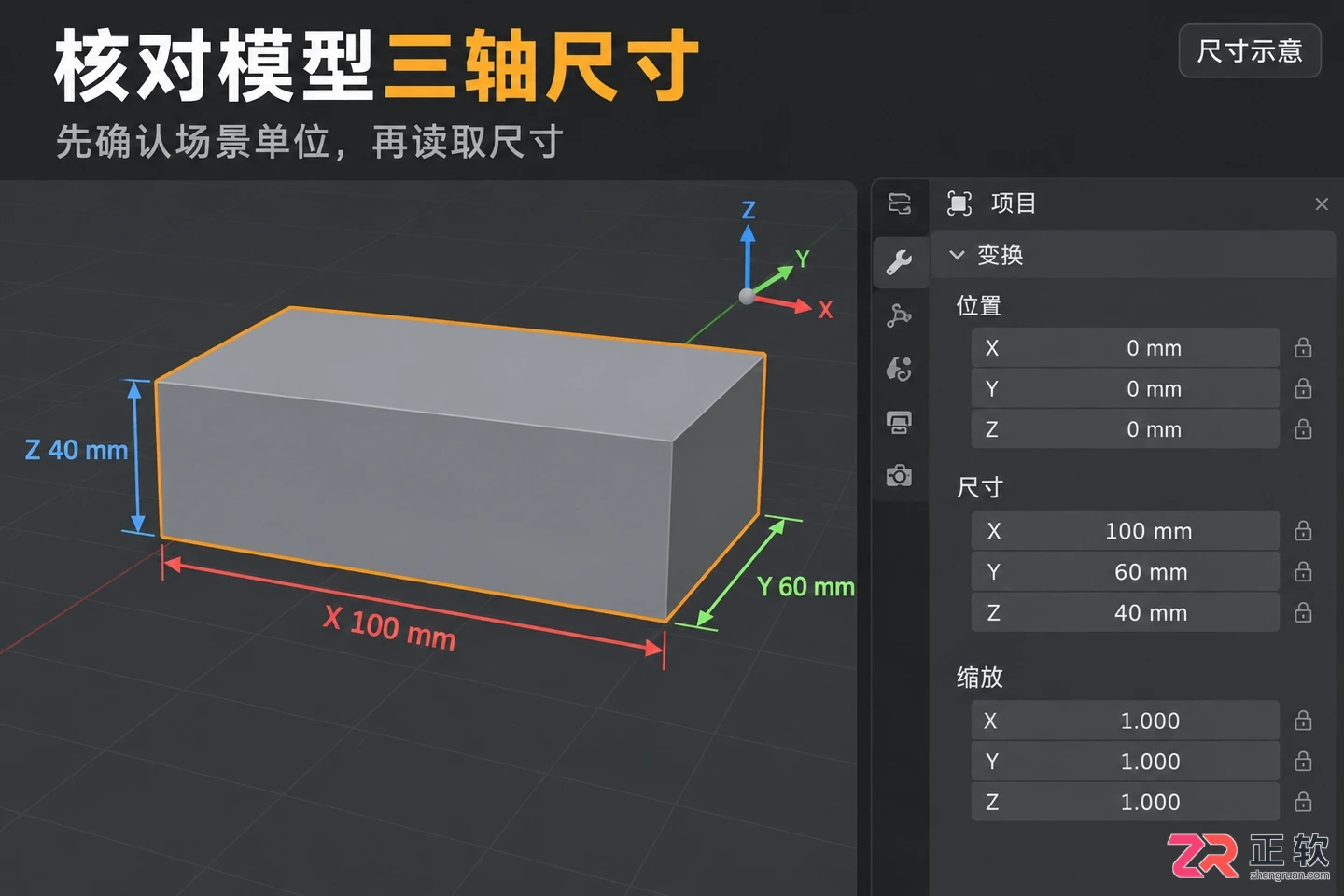

Blender 中准确测量并标注尺寸的模型效果

以下操作将展示如何从全局到局部，准确获取模型的实际尺寸，并排除因缩放未应用导致的读数误差。

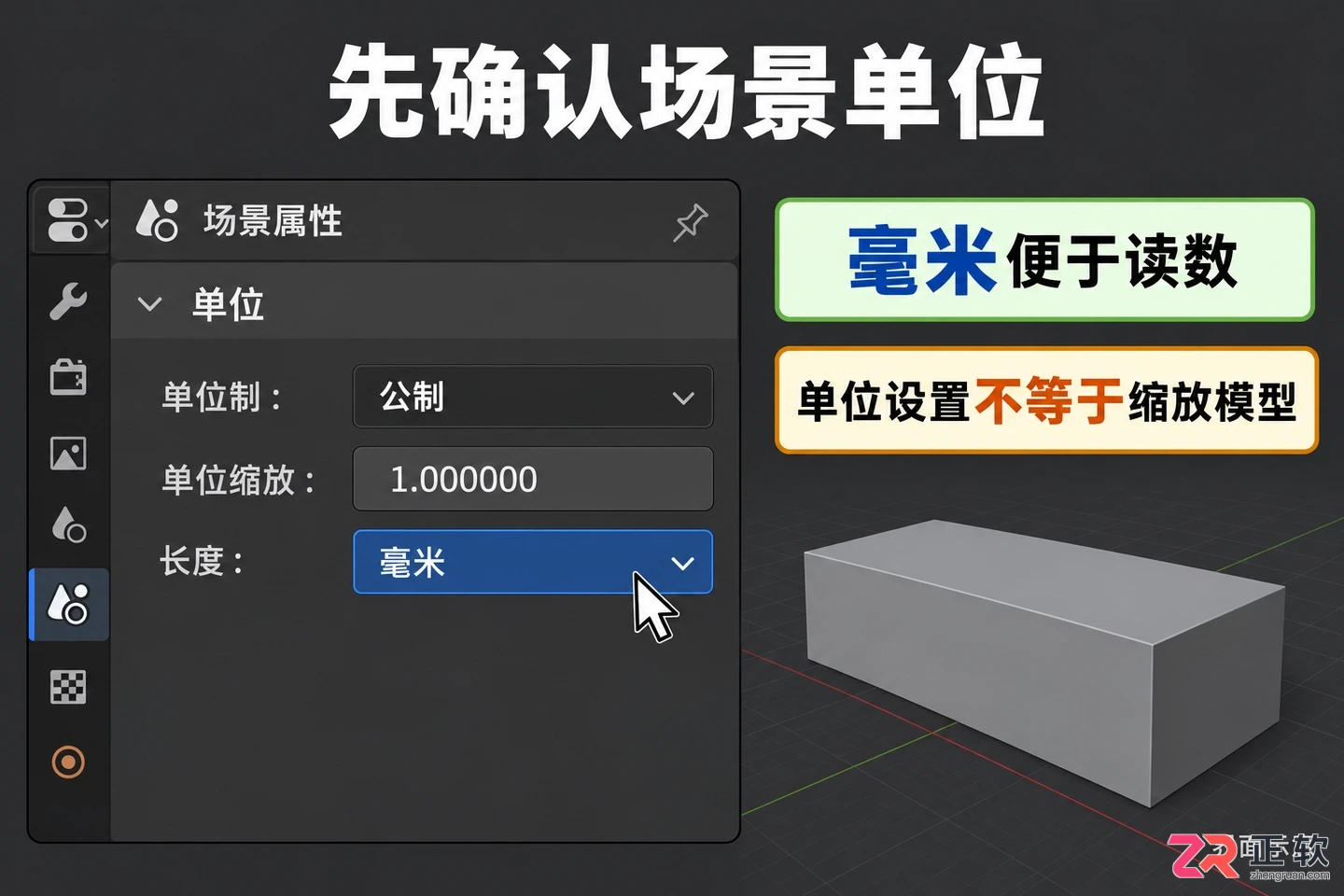

1. 确认场景单位设置

在开始测量前，首先要明确 Blender 当前使用的长度单位。Blender 内部以“场景单位”存储数据，如果单位设置不当，界面上显示的数值可能无法直接对应毫米或厘米。

点击右侧属性编辑器中的【场景属性】图标（通常是一个圆锥和球体的组合图标），展开【单位】面板。在这里可以看到当前的单位制（如公制）和长度单位（如米、毫米、厘米）。对于大多数精密建模或 3D 打印任务，建议将长度单位设置为“毫米”或“厘米”，以便后续读数直观。

需要注意的是，修改单位设置仅改变数值的显示方式和解释逻辑，并不会自动缩放场景中已有的模型几何体。如果模型原本是按“米”建立的，改为“毫米”后，数值会变大 1000 倍，但模型在视图中的实际大小不变。

1. 确认场景单位设置

2. 查看对象整体长宽高

要快速获取选中对象的整体外包围盒尺寸，最直接的方法是查看变换属性。

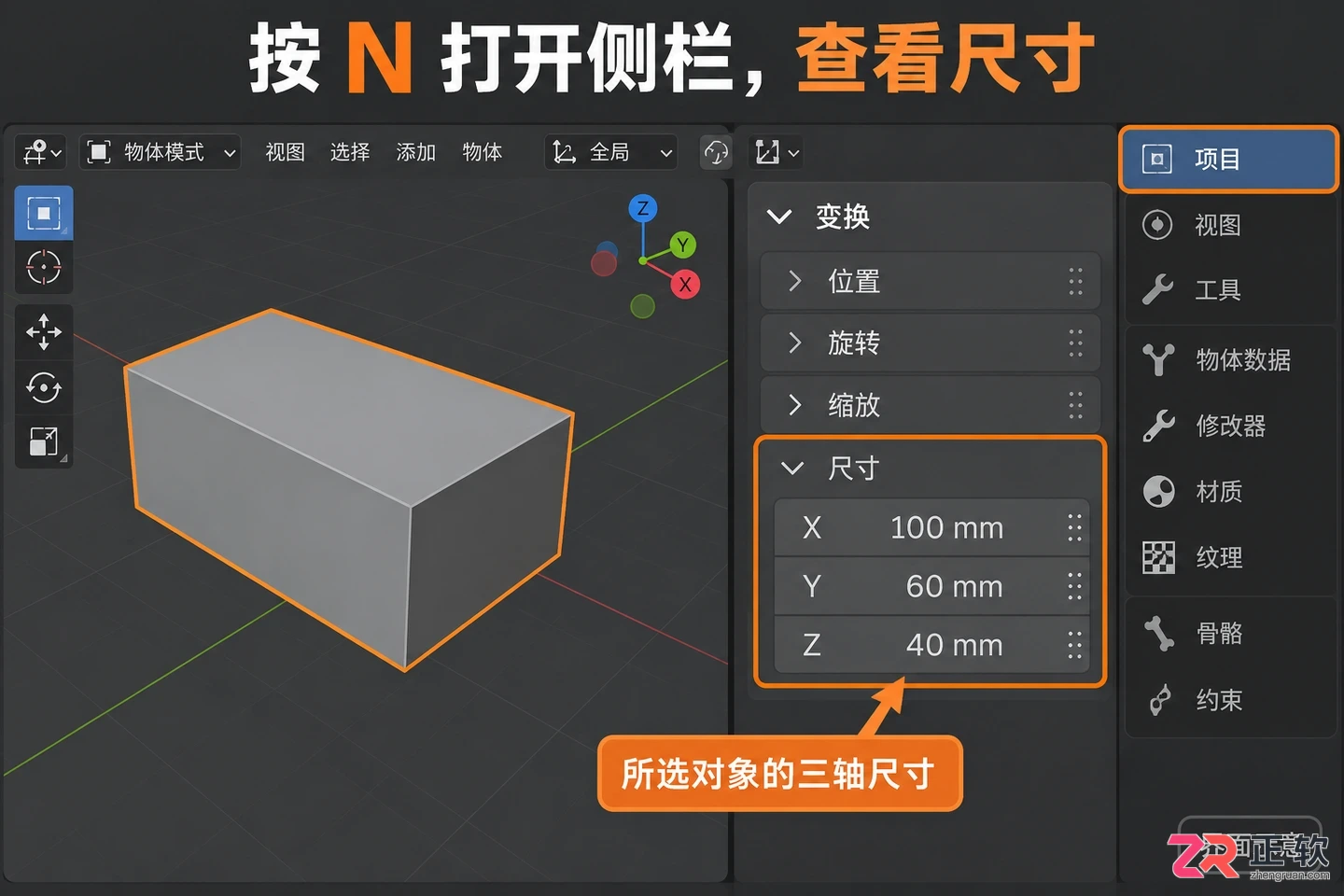

在 3D 视图中选中目标模型，按下键盘上的 N 键打开右侧侧边栏。切换到【项目】（Item）标签页，找到【变换】（Transform）区域下的【尺寸】（Dimensions）栏目。这里分别列出了 X、Y、Z 三个轴向的具体数值，代表模型在当前坐标系下的宽度、深度和高度。

在 N 面板的项目标签中查看对象 XYZ 尺寸

如果模型由多个独立物体组成，单独选中其中一个只能看到该部分的尺寸。若要测量组合后的整体范围，可以先将这些物体合并为一个对象（快捷键 Ctrl + J），或者同时选中多个物体后观察某些插件或特定视图下的边界框信息。但在原生操作中，最稳妥的方式是确保测量对象为单一网格实体。

3. 应用缩放以修正尺寸读数

很多时候，【尺寸】栏显示的数值并不反映真实的几何大小，这是因为对象可能经历过非均匀缩放且未应用变换。例如，一个立方体被拉伸后，其基础网格数据未变，但缩放值（Scale）不为 1，这会导致后续倒角、阵列等修改器计算错误，导出时也可能出现尺寸异常。

在【项目】面板的【变换】区域，检查【缩放】（Scale）数值。如果 X、Y、Z 不全为 1，说明存在未应用的缩放。此时应选中对象，按下 Ctrl + A，在弹出的菜单中选择【缩放】（Scale）。这一操作会将当前的视觉大小固化到网格数据中，并将缩放值重置为 1。

应用缩放后，再次查看【尺寸】栏目，此时的数值才是模型真实的几何尺寸。建议在完成主要造型调整后，尽早应用缩放，避免后续操作累积误差。

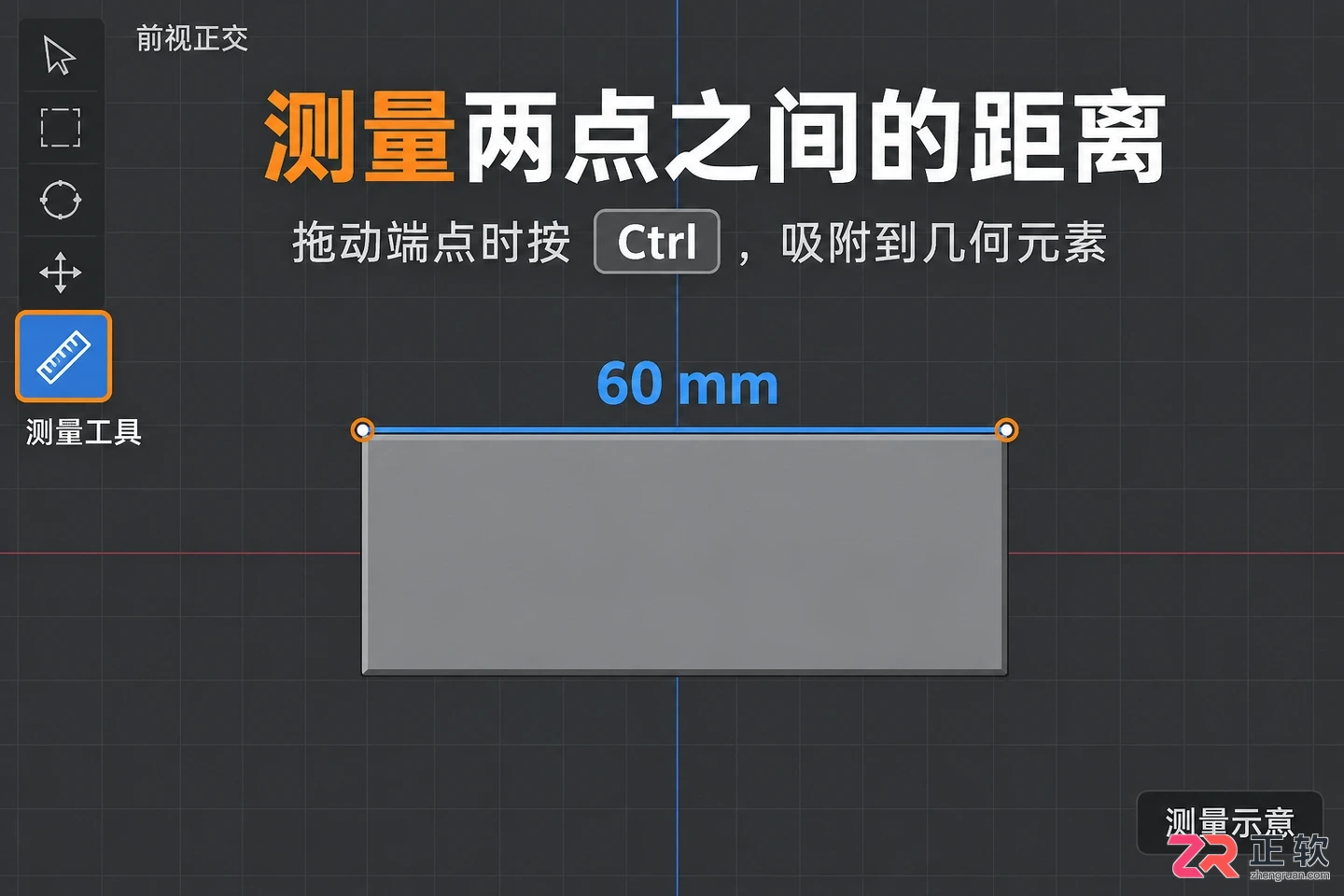

4. 使用测量工具检查局部距离

除了整体尺寸，有时还需要知道模型上两个特定点之间的距离，如孔距、壁厚或边缘长度。Blender 内置的测量工具可以胜任这一任务。

在 3D 视图左上角的工具栏中，点击【测量】（Measure）工具（图标为一把尺子）。如果没有看到该工具，可以长按其他工具图标查找。激活后，按住 Shift 键并在模型表面点击确定起点，拖动鼠标到终点再次点击，视图中便会生成一条测量线，并实时显示两点间的距离数值。

使用测量工具配合吸附功能获取精确局部距离

为了提高测量精度，建议开启吸附功能。点击视图顶部的磁铁图标启用吸附，并将吸附类型设置为“顶点”或“边”。这样在点击时，光标会自动捕捉到模型的几何特征点上，确保测量的起止位置准确无误。对于复杂结构，切换到正交视图（按小键盘 5 或 7/1/3）可以避免透视变形带来的视觉干扰。

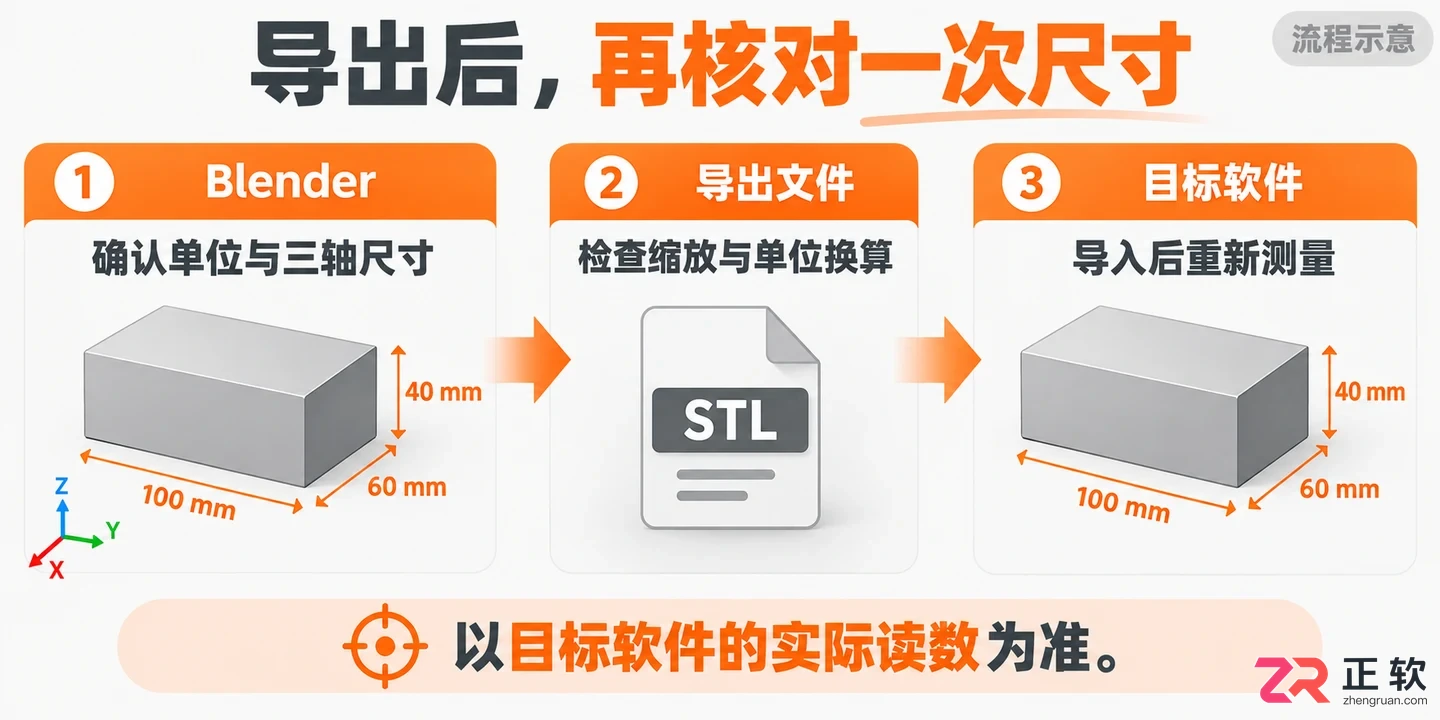

5. 导出前的最终核对

在完成所有测量和调整后，导出文件前需进行最后一次整体核对。确认场景单位与目标软件（如切片软件）要求的单位一致，检查模型尺寸是否符合预期，并确保所有对象的缩放已应用。

导出 STL 或其他格式时，注意导出对话框中的“缩放”或“单位”选项。不同版本的 Blender 在导出时可能会提供单位换算选项，务必根据实际需求选择“保持当前单位”或进行相应换算。导出后，建议在目标软件中重新导入并简单测量关键尺寸，以形成闭环验证，确保数据传递过程中的准确性。

5. 导出前的最终核对
