coreldraw矢量图制作方法与详细操作教程

在 CorelDRAW 中制作矢量图的核心优势在于“无限缩放不失真”和“随时可编辑”。无论是设计 Logo、图标还是插画，最终输出的都是由数学公式定义的路径和节点，而非固定像素。这意味着你可以随意改变图形大小、颜色和形状，而无需重新绘制。本教程将带你从新建文档开始，逐步掌握基本形状搭建、贝塞尔工具描摹以及位图转矢量的关键操作，让你快速上手矢量绘图。

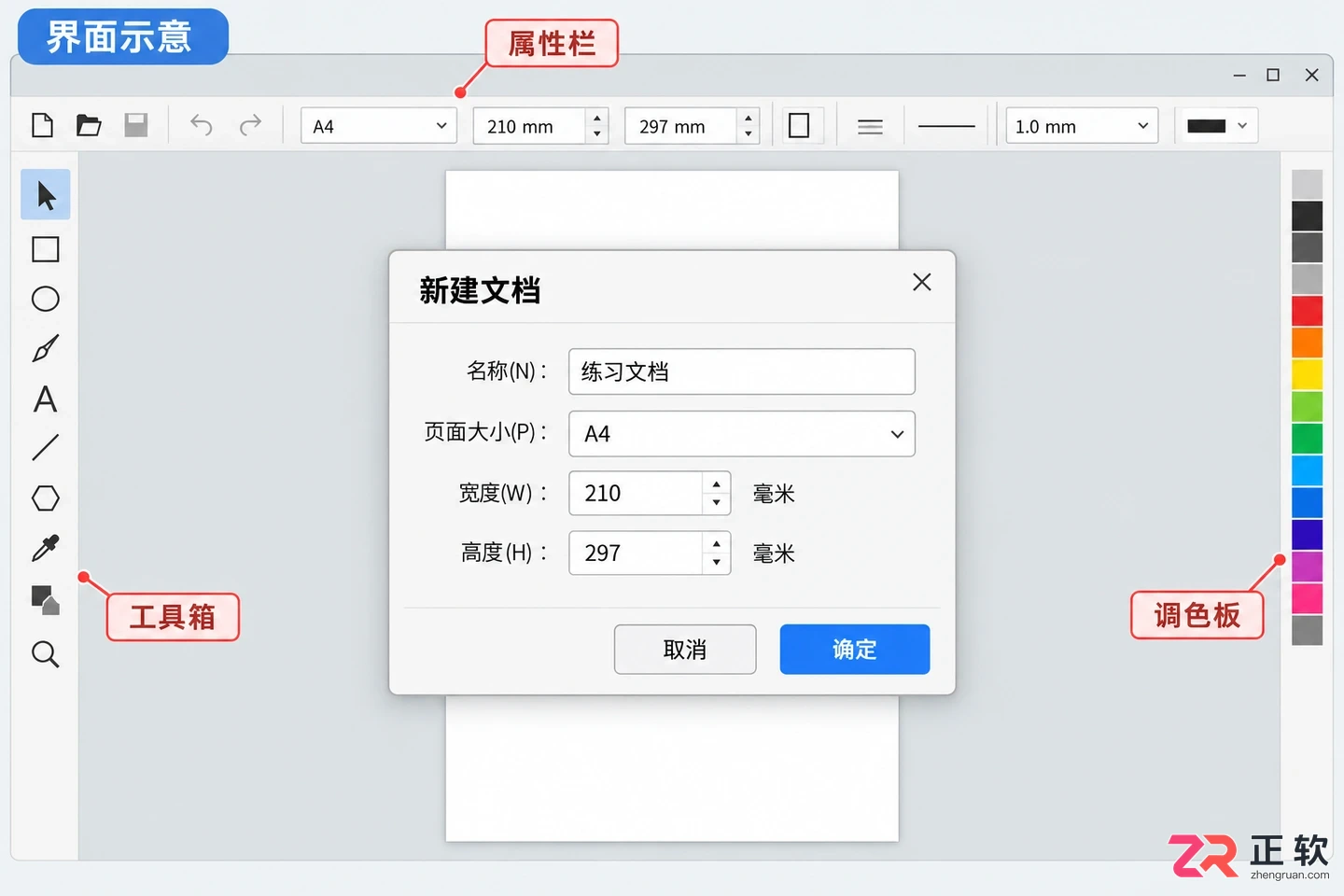

CorelDRAW 新建文档界面及主要工作区布局

1. 新建页面并确认绘图环境

启动 CorelDRAW 后，点击菜单栏的【文件】—【新建】。在弹出的对话框中，根据实际需求设置页面尺寸和方向。如果是练习或通用设计，保持默认 A4 横向或纵向即可；若有特定输出要求（如名片、海报），请在此处精确输入数值。点击【确定】进入工作区。

观察界面布局：左侧是【工具箱】，包含选择、形状、绘图等工具；顶部是【属性栏】，显示当前选中对象的参数；右侧通常有【对象管理器】和【颜色调色板】。中央白色的矩形区域是实际打印或导出的范围，灰色背景区域可用于临时存放素材。保持页面整洁，有助于聚焦绘图过程。

2. 用基本形状搭建图形基础

矢量图往往由简单的几何图形组合而成。在左侧【工具箱】中选择【矩形工具】（快捷键 F6），在页面上拖动鼠标绘制一个矩形。若要绘制正方形，请在拖动的同时按住【Ctrl】键。同理，选择【椭圆工具】（快捷键 F7）可绘制圆形或椭圆，按住【Ctrl】键可约束为正圆。

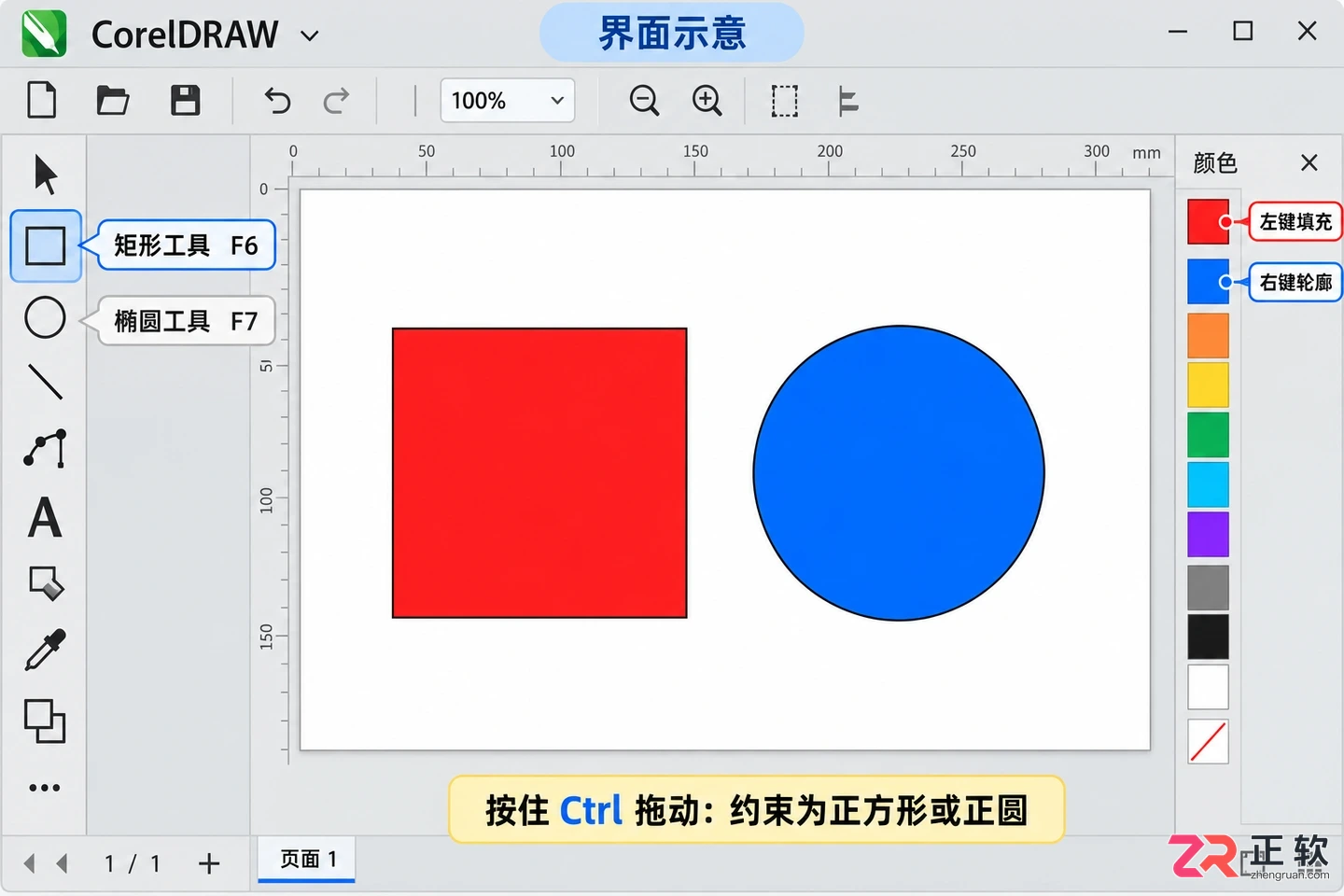

使用矩形和椭圆工具绘制基本形状并填充颜色

绘制完成后，使用【选择工具】（黑色箭头）点击对象。此时顶部的【属性栏】会显示该对象的具体位置、尺寸、旋转角度等参数。你可以直接输入数值进行精确调整，或拖动控制点手动缩放。

关于上色：点击底部颜色调色板中的色块，左键单击赋予填充色，右键单击赋予轮廓色。若需更复杂的渐变或无填充，可在【属性栏】或【对象属性】泊坞窗中设置。注意，矢量图形的颜色是依附于路径的属性，放大查看边缘依然平滑锐利，这与位图有本质区别。

3. 使用贝塞尔工具绘制自定义轮廓

当基本形状无法满足设计需求时，需要使用【贝塞尔工具】自由绘制路径。在【工具箱】中找到【贝塞尔工具】（通常在多边形工具组下）。

操作逻辑如下：

1. 绘制直线：在画布上单击鼠标左键创建节点，再次单击创建下一个节点，两点之间自动连接成直线段。
2. 绘制曲线：单击并按住鼠标左键拖动，拉出控制手柄，即可创建平滑曲线。手柄的方向和长度决定了曲线的弯曲度和走向。
3. 闭合路径：绘制结束时，将光标移回起始节点，当光标旁出现小圆圈图标时单击，即可闭合路径。只有闭合的路径才能进行内部填充。

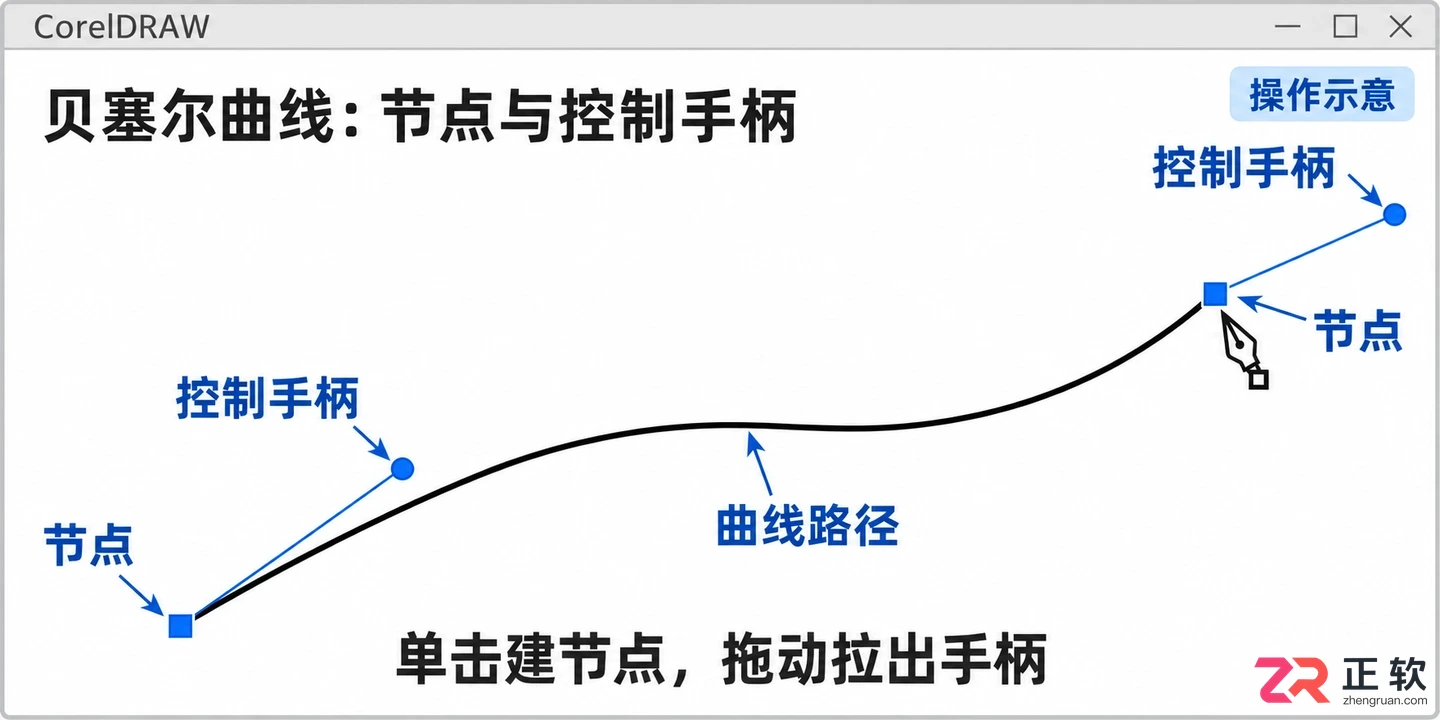

使用贝塞尔工具绘制曲线及节点控制示意

绘制过程中不必追求一步到位，重点在于确立大致的轮廓走向。节点数量应遵循“少而精”的原则，过多的节点会导致路径不平滑且难以后期修改。

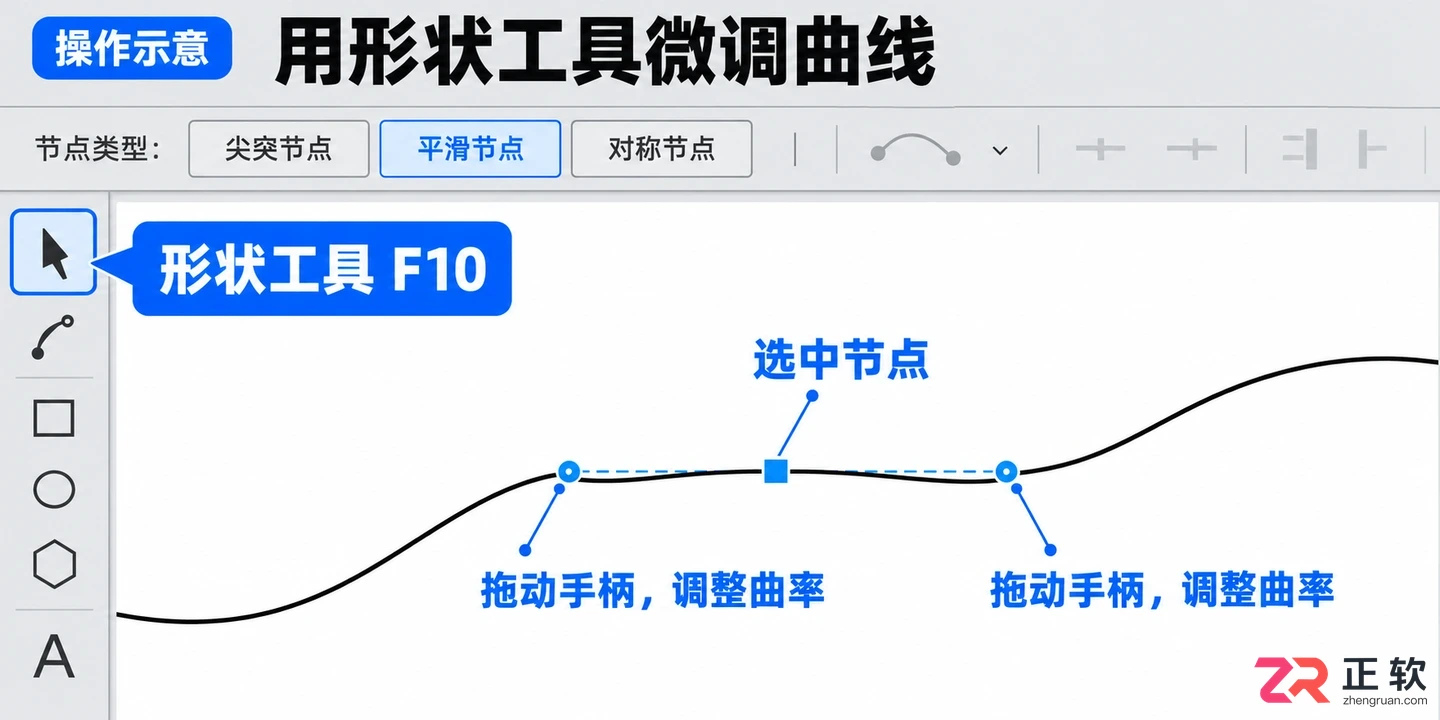

4. 编辑节点优化路径形状

绘制完粗略轮廓后，切换到【形状工具】（快捷键 F10）进行精细化调整。这是矢量绘图最关键的一步。

选中路径后，你会看到所有节点和控制手柄。

• 移动节点：单击选中节点并拖动，改变其位置。
• 调整曲线：选中曲线上的节点，拖动两侧的控制手柄，实时观察路径曲率的变化。
• 转换节点类型：在【属性栏】中，可以将节点转换为“尖突节点”（用于锐角）、“平滑节点”（用于流畅曲线）或“对称节点”。
• 增删节点：在路径上双击可添加节点，在现有节点上双击可删除节点。

边调整边观察图形边缘，确保线条流畅自然。对于复杂的图形，可以分部分绘制，再通过节点连接或焊接成型。

4. 编辑节点优化路径形状

5. 对齐、组合与位图转矢量

当图形由多个独立对象组成时，使用【选择工具】框选所有相关对象。在【属性栏】中找到【对齐与分布】按钮，根据需要选择左对齐、居中对齐或垂直分布等选项，使排版更规范。

若需将多个对象作为一个整体移动，可选中它们后按【Ctrl + G】组合。组合后的对象仍保留各自的属性，可随时【Ctrl + U】取消组合。若需合并为一个单一路径（如制作镂空效果），可使用【造型】泊坞窗中的【焊接】、【修剪】或【相交】命令。注意，造型操作不可逆，建议操作前复制备份。

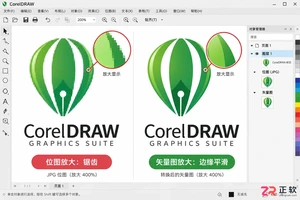

如果手头只有 JPG 或 PNG 等位图素材，可以使用 CorelDRAW 强大的【PowerTRACE】功能将其转换为矢量图。

1. 导入位图：点击【文件】—【导入】，将图片放入页面。
2. 启动追踪：选中位图，在【属性栏】点击【描摹位图】（或【PowerTRACE】），选择合适的预设（如“徽标”、“详细徽标”或“剪贴画”）。
3. 调整参数：在弹出的对话框中，调整“细节”、“平滑度”和“颜色数量”。预览窗口会实时显示转换效果。
4. 应用追踪：点击【确定】，软件会生成一组矢量对象覆盖在原图上。移开矢量图，检查边缘是否干净，必要时用【形状工具】清理多余节点或删除杂色块。

注意，位图转矢量适合色彩分明、轮廓清晰的图形。对于照片或渐变丰富的图像，转换效果可能不理想，仍需手工重绘。

6. 检查与导出保存

完成绘图后，放大视图至 400% 以上，检查路径是否有断裂、重叠或多余的尖角。确保所有需要填充的区域路径已完全闭合。

保存文件时，务必先保存为 CorelDRAW 原生格式（.cdr），以保留所有的图层、节点和可编辑属性。这是你的“源文件”，便于日后修改。

若需交付使用，点击【文件】—【导出】。根据用途选择格式：

• 继续编辑：导出为 PDF、SVG 或 AI 格式。
• 网页/预览：导出为 PNG 或 JPG，注意设置合适的分辨率（通常屏幕显示 72-150 DPI，打印需 300 DPI）。

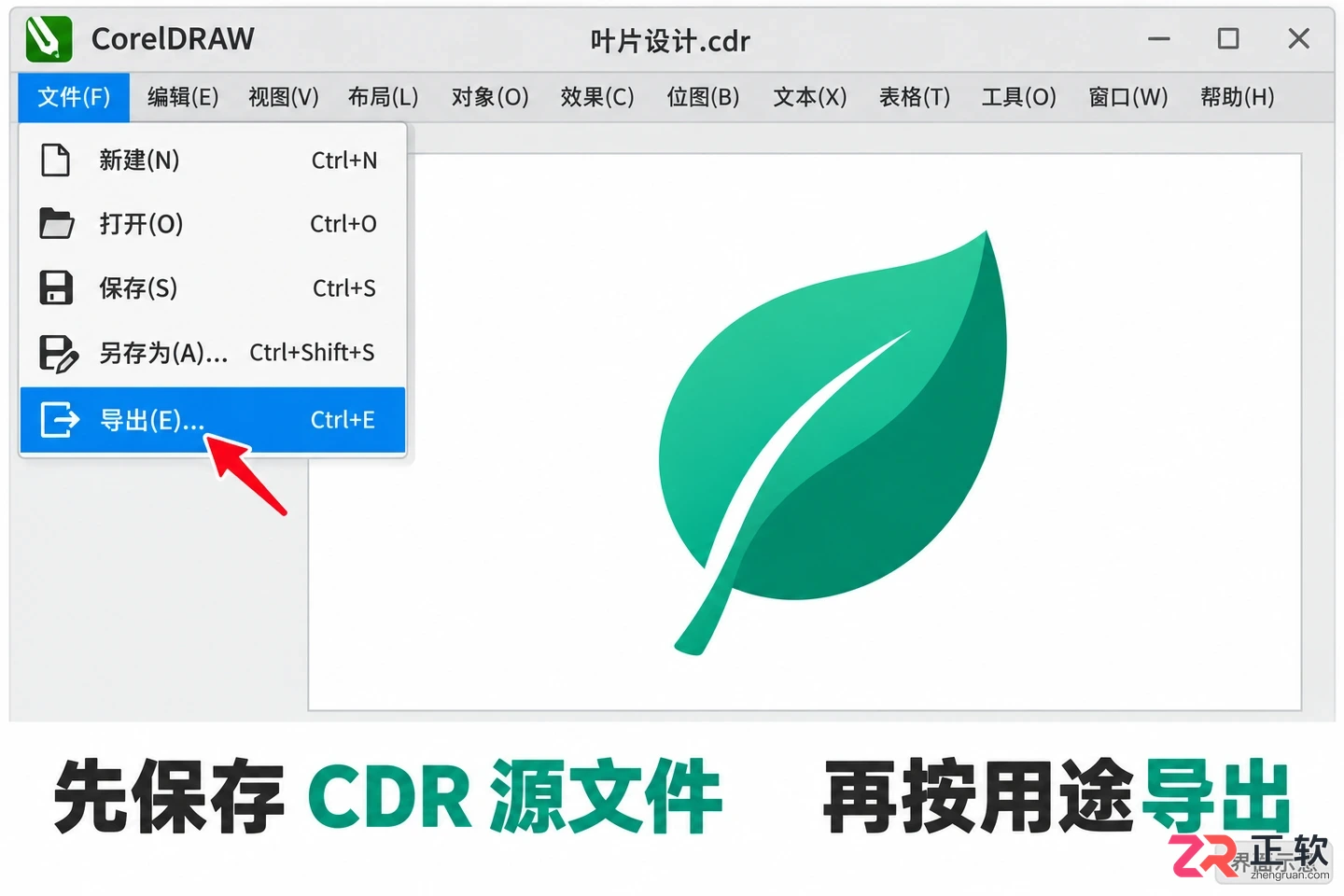

最终完成的矢量图形展示及导出菜单选项

通过上述步骤，你不仅得到了一个清晰的矢量图形，更掌握了从构思到落地的完整工作流。记住，矢量绘图的核心在于对路径和节点的控制，多练习贝塞尔工具的手感，你将能更高效地创作出高质量的矢量作品。
