怎么用viso画箭头的详细步骤与操作方法

Viso 7
Viso 7

Viso 是一款Mac专用的简约图片查看器,提供无边框沉浸式看图体验。插件、广告拦截和脚本能力被放进同一套浏览环境里,适合对扩展性和浏览控制要求更高的用户。

¥49
macOS 2026-09-24
正版软件 macOS软件 浏览器插件 macOS
立即下载

学习如何在 Visio 中使用连接线工具绘制带箭头的流程图。本教程详细讲解如何连接图形、调整箭头方向、修改线条样式及颜色,并验证连接关系的动态保持效果,适合初学者快速上手。

本文目录

    在 Visio 中绘制箭头,核心不在于画一条独立的装饰线,而是使用【连接线】将两个形状逻辑关联。这种做法的最大好处是,当移动图形时,箭头会自动跟随并保持连接状态,无需重新绘制。下面以 Windows 桌面版 Visio 为例,演示从建立连接到美化箭头的完整操作。

    怎么用viso画箭头的详细步骤与操作方法

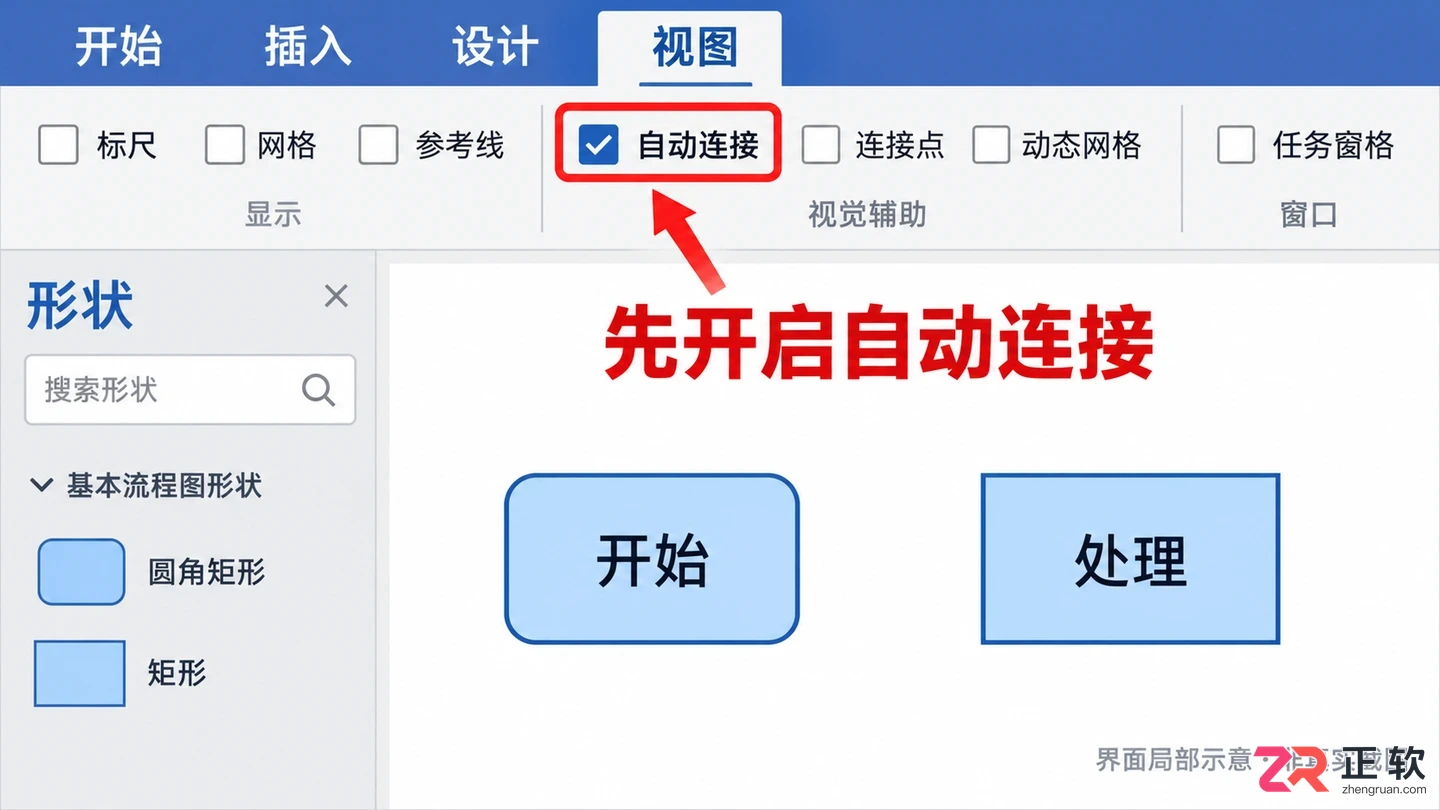

    放置好待连接的图形,确保自动连接功能开启

    必要的概念很简单:Visio 中的“箭头”通常是连接线的一个属性(起始端或结束端样式),而非独立对象。开始前,请确保已打开 Visio 并新建一个空白绘图或流程图模板。

    1. 放置图形并启用自动连接

    从左侧【形状】窗格中拖入两个需要连接的图形,例如“开始”和“处理”节点。将它们错开摆放,留出足够的空间以便观察连接线走向。

    为了确保后续操作顺畅,检查【视图】选项卡下的【视觉辅助】组,确认【自动连接】功能已启用。当鼠标悬停在第一个图形上时,如果图形周围出现蓝色小箭头或连接点,说明 Visio 已准备好建立智能连接。

    2. 使用连接线工具建立关联

    在【开始】选项卡的【工具】组中点击【连接线】,或直接按快捷键 Ctrl+3 切换工具。将鼠标移至第一个图形的边缘,按住左键拖动至第二个图形的中心或特定连接点,看到绿色高亮提示后松开鼠标。

    怎么用viso画箭头的详细步骤与操作方法

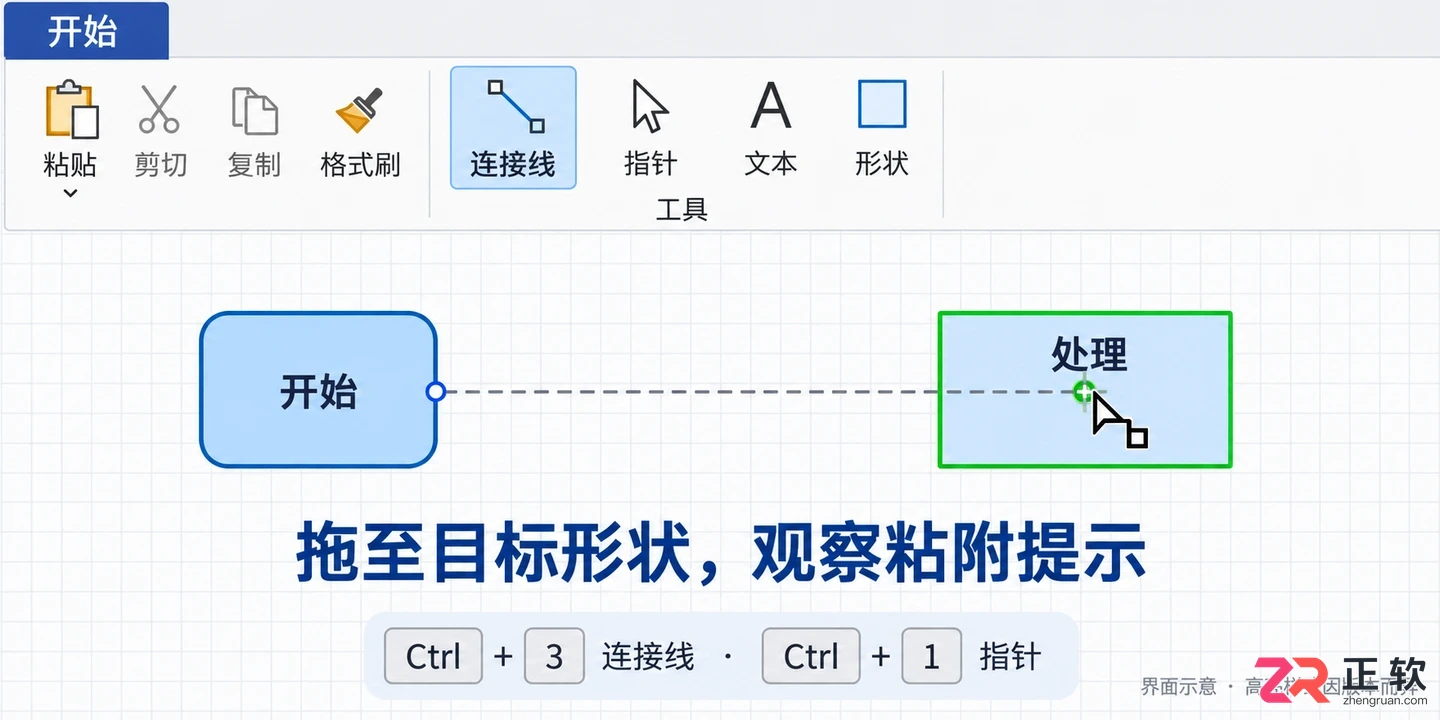

    从起始图形拖动至目标图形,出现绿色吸附提示

    此时,两个图形之间会出现一条连线。如果两端显示绿色方框,表示连接线已成功“粘附”到图形上。操作完成后,建议按 Ctrl+1 切回【指针工具】,防止误触创建多余线条。

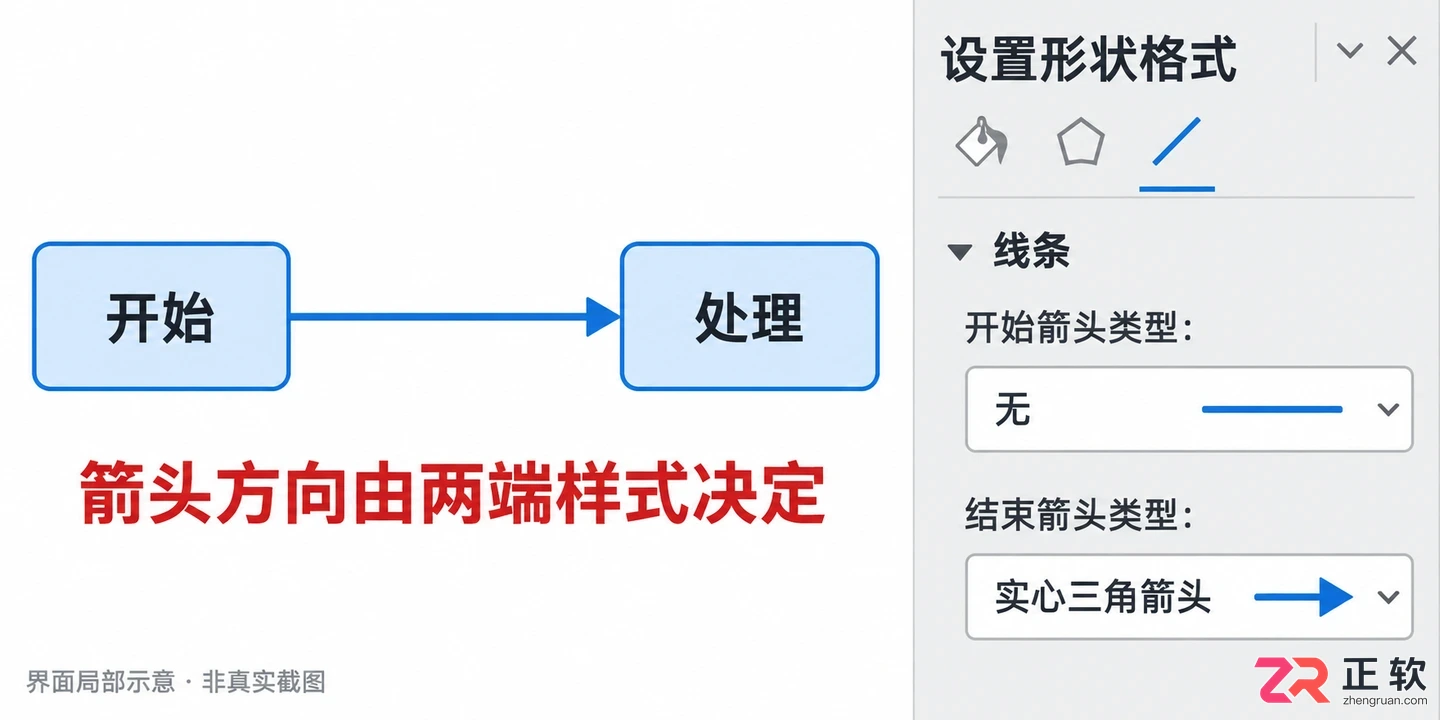

    3. 设置箭头的方向与类型

    单击选中刚才绘制的连接线。在【开始】选项卡的【形状样式】组中,找到【线条】下拉菜单(部分版本显示为【线条选项】)。在这里可以看到【起始箭头类型】和【结束箭头类型】的设置项。

    若希望流程从第一个图形指向第二个图形,通常将【结束箭头类型】设置为实心箭头,并将【起始箭头类型】设为【无】。如果方向反了,只需交换两端的设置即可。这种分别控制两端的方式,也能轻松制作双向箭头或无箭头直线。

    怎么用viso画箭头的详细步骤与操作方法

    3. 设置箭头的方向与类型

    4. 调整连接线形态与布局

    如果默认的折线路径不符合预期,可以选中连接线,进入【设计】选项卡的【布局】组。点击【连接线】下拉菜单,根据需求选择【直线】、【直角线】或【曲线】。

    怎么用viso画箭头的详细步骤与操作方法

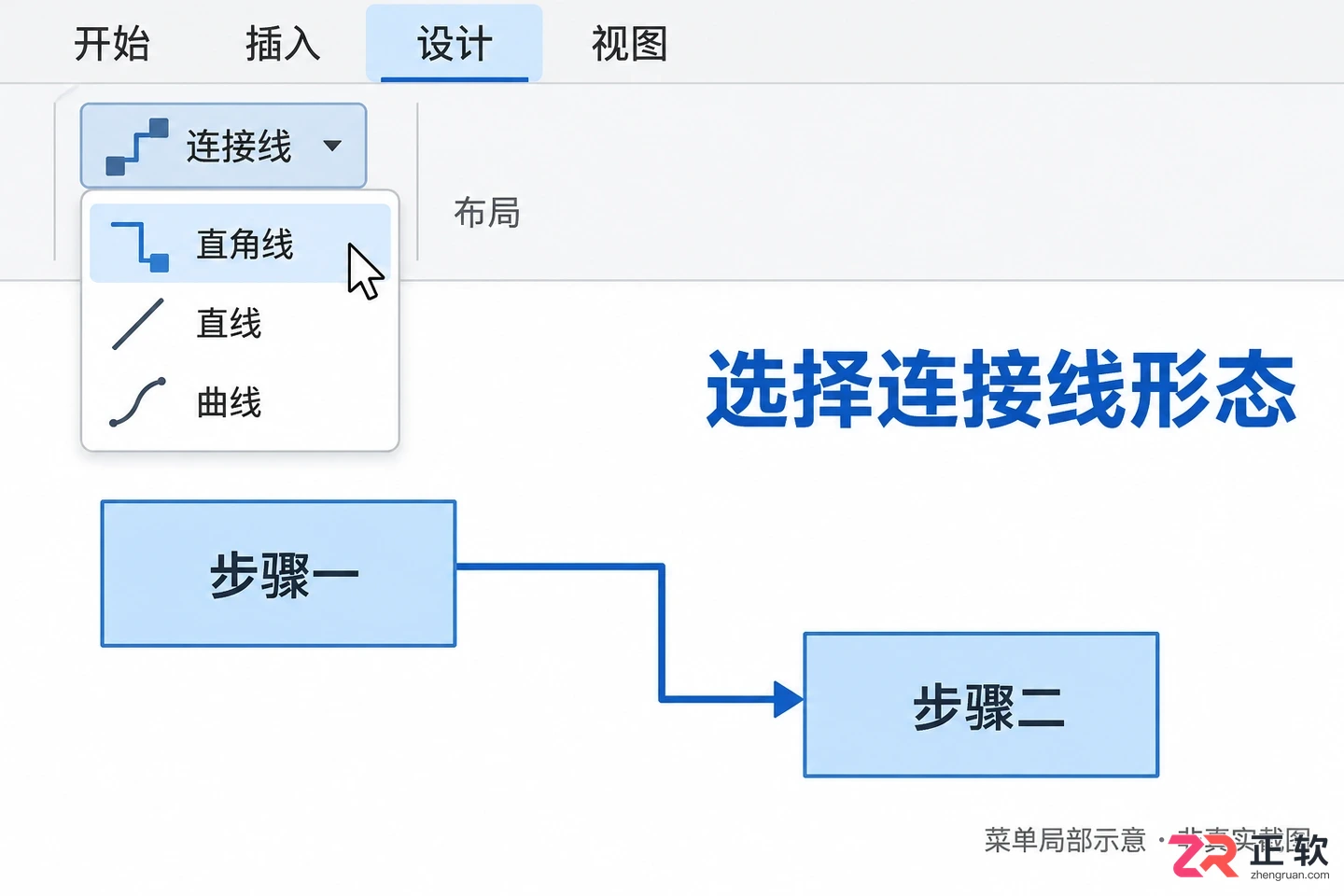

    通过设计菜单切换直线、直角线或曲线

    对于标准流程图,【直角线】通常最易读;若两点距离较近且无需避让其他元素,【直线】则更简洁。避免通过手动拖动线条端点来强行改变形状,这可能导致连接断开或路径混乱。

    5. 自定义箭头颜色、粗细与样式

    保持连接线选中状态,再次打开【开始】>【形状样式】>【线条】菜单。在此处可以调整线条颜色、粗细(权重)以及虚线样式。

    若需更精细的控制,可右键点击连接线选择【设置形状格式】,在右侧窗格的【线条】选项中精确调整宽度和箭头大小。当箭头显得过小或线条过细时,优先增加线宽或调整箭头比例,而不是叠加多条线。

    若图中有多条连接线需要统一风格,可先设置好一条,然后使用【格式刷】工具快速应用到其他线条上,确保整体视觉效果一致。

    6. 验证动态连接并保存

    最后一步是验证连接的有效性。尝试拖动其中一个图形,观察箭头是否随图形移动而自动伸缩或转折。如果连接线始终牢牢粘在图形上,说明动态连接建立成功;如果线条脱离,需重新使用连接线工具进行粘附。

    怎么用viso画箭头的详细步骤与操作方法

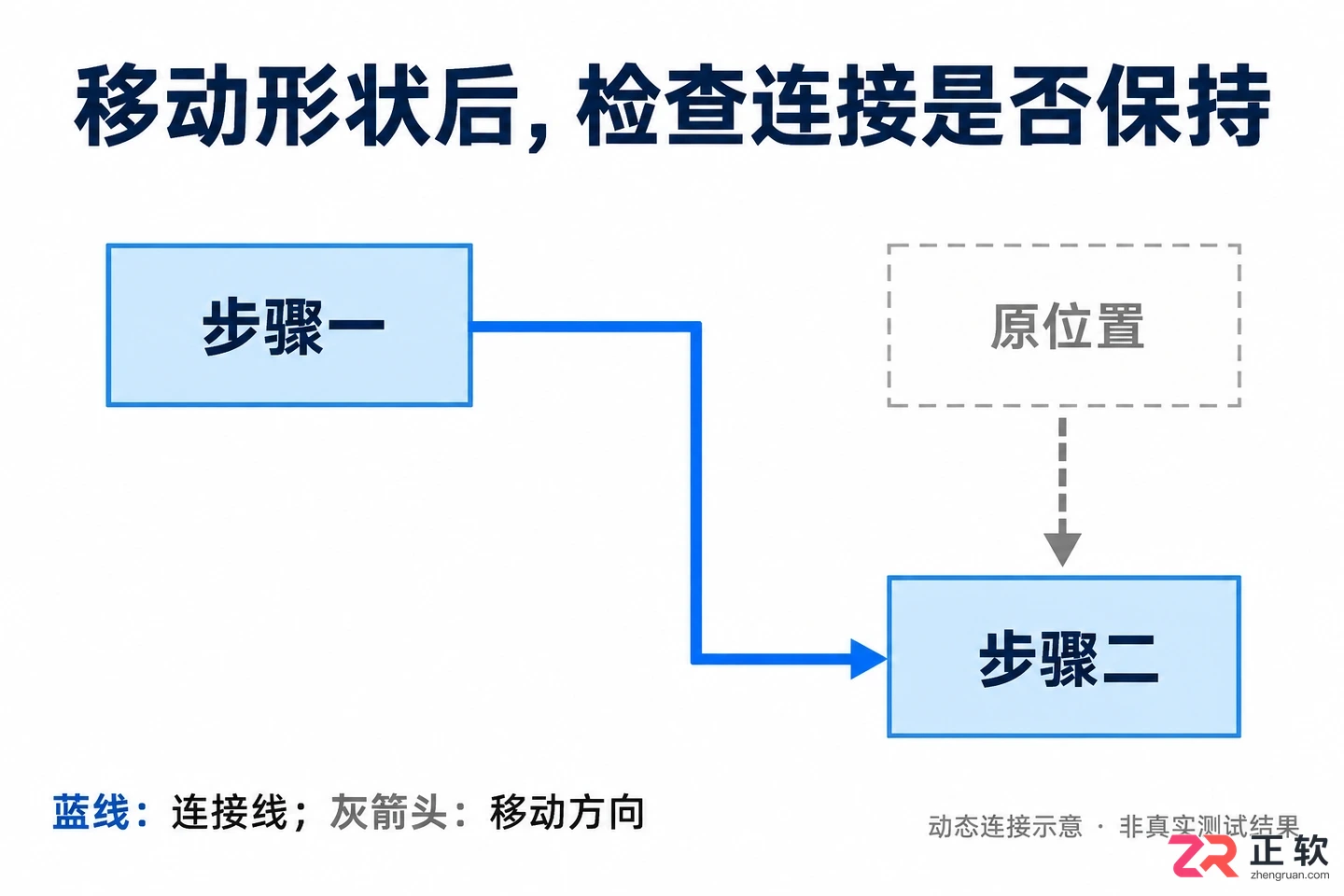

    移动图形后连接线自动调整路径保持连接

    确认所有箭头方向符合逻辑、无交叉混乱后,保存 Visio 文件。保留原始 .vsdx 格式以便后续修改,如需分享可另存为 PDF 或图片格式。
