blender怎么做橡胶零件建模与材质设置教程

以常见的黑色橡胶密封垫圈为例，在 Blender 中完成从基础形体到哑光质感的完整制作。这种做法的优势在于全程使用非破坏性修改器和节点材质，后续若需调整零件的外径、厚度或表面粗糙程度，只需修改参数即可实时看到变化，无需重新拓扑或重绘贴图。

最终完成的橡胶垫圈效果，具备柔和边缘与哑光质感

1. 创建零件轮廓并确定尺寸

启动 Blender，删除场景默认的立方体。在顶视图（按 7 或点击左上角视图控件）中，按 Shift + A 打开添加菜单，选择【Mesh】—【Torus】（圆环）。这是制作带孔橡胶件最快捷的基础形状。

添加后不要移动鼠标，立即查看左下角的操作面板（或按 F9 调出最后操作面板）。调整 Major Radius（主半径）控制外径，Minor Radius（次半径）控制截面粗细。此时先确定大致的比例关系，例如外径与内孔的比例。

如果目标是扁平的垫片，选中圆环后按 S 进行整体缩放，接着按 S、Z 沿 Z 轴压低高度。注意保持比例自洽：先定外径，再调内孔，最后定厚度，避免同时随意缩放多个轴向导致变形。

2. 用编辑模式调整截面和边缘

按 Tab 键进入编辑模式。为了获得更平整的上下安装面，可以切换至面选择模式，选中圆环顶部和底部的面，按 G、Z 沿垂直方向微调位置，使上下表面平行且平整。

若需要增加零件厚度，可选中中间一圈边线并向外挤出或拉伸。调整完毕后按 Tab 回到对象模式。检查右侧属性栏的【Object Data Properties】，确保网格没有明显的拉伸。按 Ctrl + A 选择【Scale】应用缩放，这一步至关重要，它能让后续的倒角宽度和材质纹理基于真实的物体尺寸计算，避免比例失真。

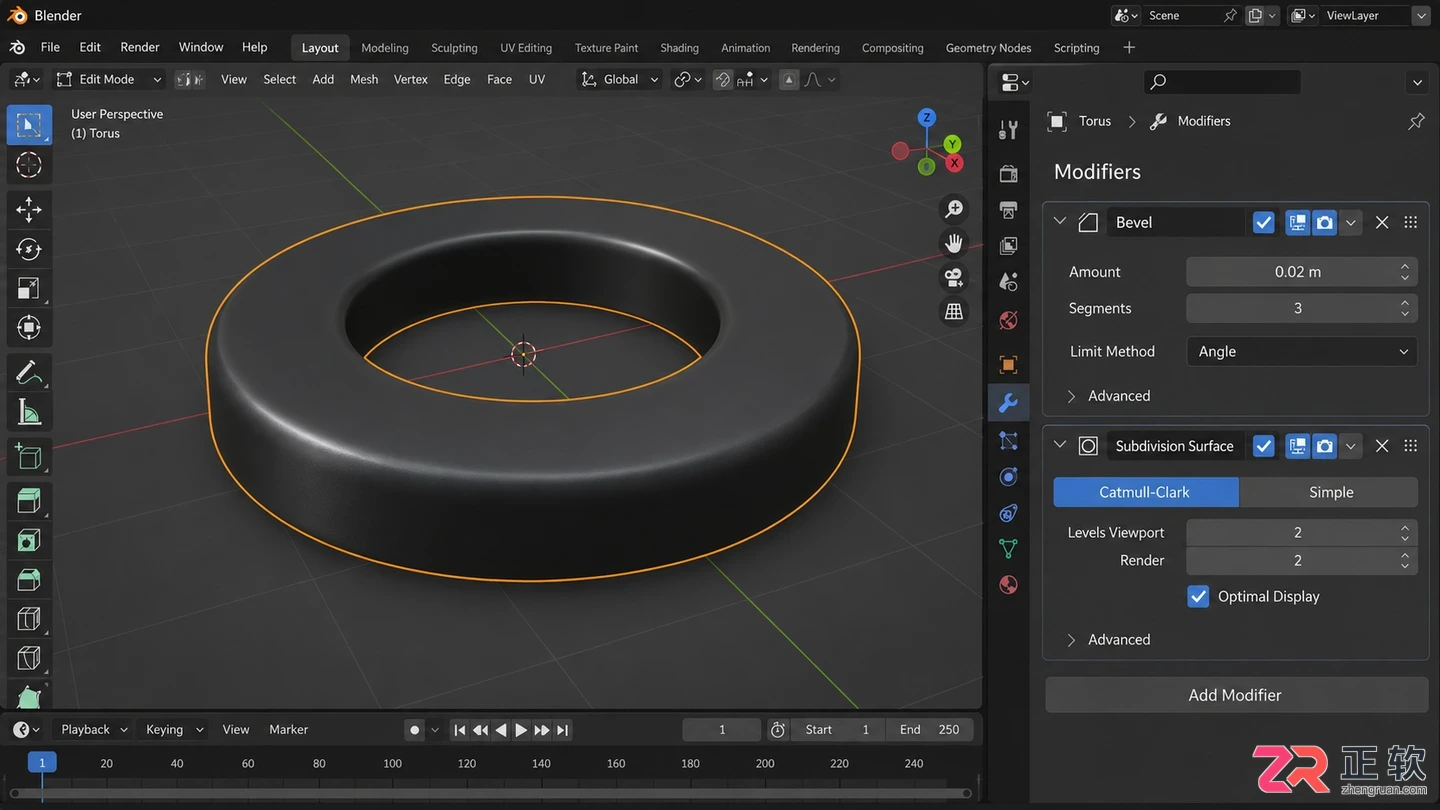

修改器面板中设置Bevel和Subdivision Surface

3. 用倒角和细分修整外轮廓

橡胶零件的边缘通常不是锐利的直角，而是圆润的过渡。在右侧【Modifiers】属性面板中，点击【Add Modifier】添加【Bevel】（倒角）修改器。

将 Amount（数量）设置为一个较小的值，例如零件厚度的 5%-10%。Segments（分段数）设为 2 或 3。观察视口，原本生硬的边缘应变得圆滑。如果倒角过大，会侵蚀平面；过小则像硬塑料，需根据视觉反馈微调。

接着添加【Subdivision Surface】（表面细分）修改器，Viewport Levels（视图级别）设为 1 或 2 即可。右键物体选择【Shade Auto Smooth】（自动平滑着色），消除低面数带来的棱角感。注意：如果零件有必须保持平直的安装面，不要盲目提高细分级别，应依靠倒角来维持形状，而非单纯依赖细分。

4. 创建橡胶材质基础颜色

切换到【Material Properties】面板，点击【New】新建材质，命名为 Rubber_Matte。默认使用的【Principled BSDF】节点非常适合模拟橡胶。

将 Base Color（基础色）调整为深灰色（如 HEX #333333），避免使用纯黑（#000000），以便在光照下保留轮廓细节。确保 Metallic（金属度）为 0，因为橡胶是非金属材质。

重点调整 Roughness（粗糙度）。橡胶表面通常是哑光的，将粗糙度提高到 0.7 到 0.9 之间。此时观察视口，高光区域会变得宽大且柔和，不再出现尖锐的镜面反射点。

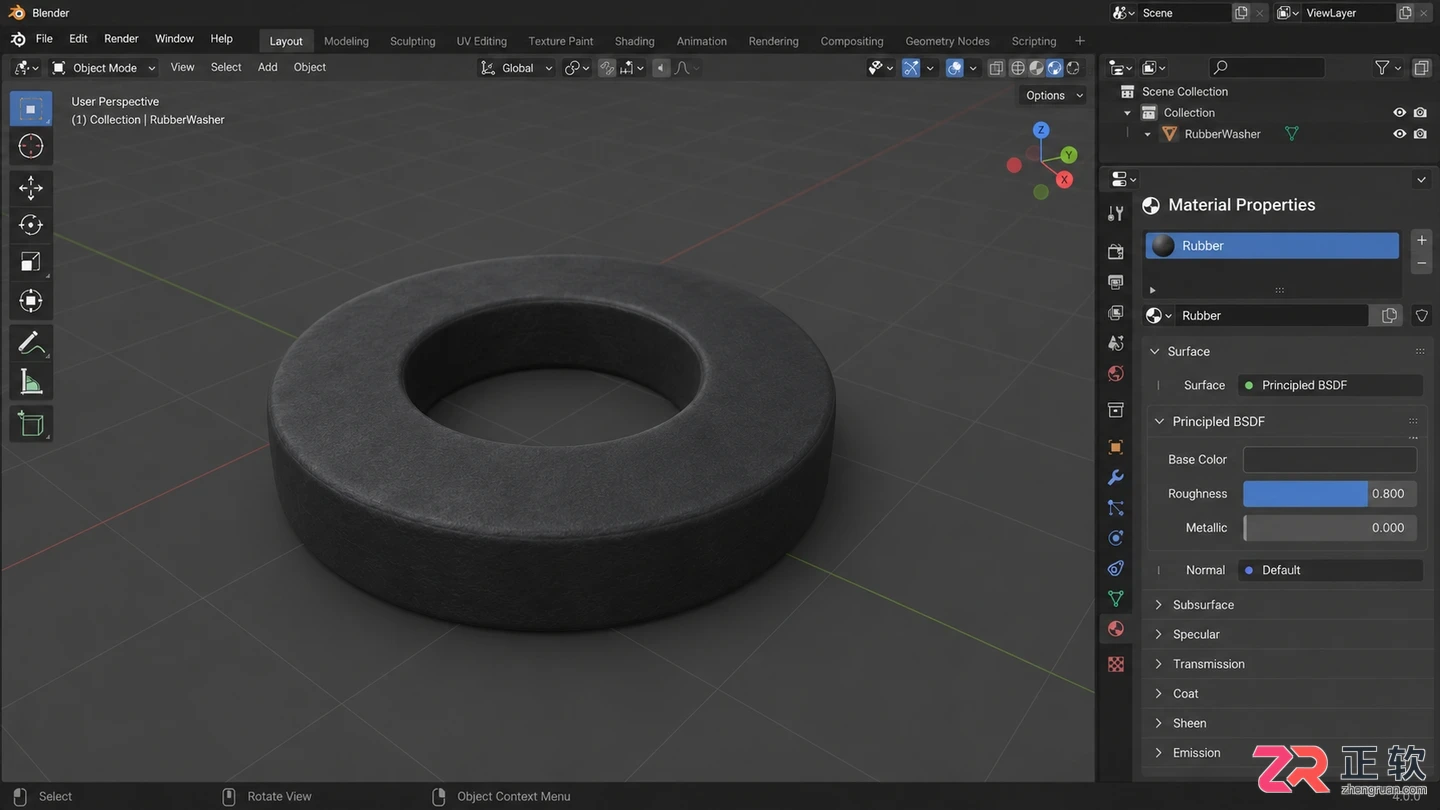

调整Base Color和Roughness参数模拟橡胶

5. 添加轻微纹理表现橡胶表面

真实的橡胶表面并非绝对光滑，而是带有细微的颗粒感。打开【Shading】工作区，在节点编辑器中添加一个【Noise Texture】（噪声纹理）和一个【Bump】（凹凸）节点。

将 Noise Texture 的 Scale（比例）调高（例如 50-100），使纹理颗粒变得细小。连接 Noise Texture 的 Fac 输出到 Bump 节点的 Height 输入，再将 Bump 的 Normal 输出连接到 Principled BSDF 的 Normal 输入。

关键步骤是将 Bump 的 Strength（强度）调得非常低，通常在 0.05 到 0.1 之间。这个节点仅用于制造微小的光影起伏，强度过大会让橡胶看起来像粗糙的岩石或水泥。如果需要颜色也有极轻微的不均匀感，可将噪声经过【ColorRamp】压缩对比度后，混合进 Base Color，但务必保持变化微弱。

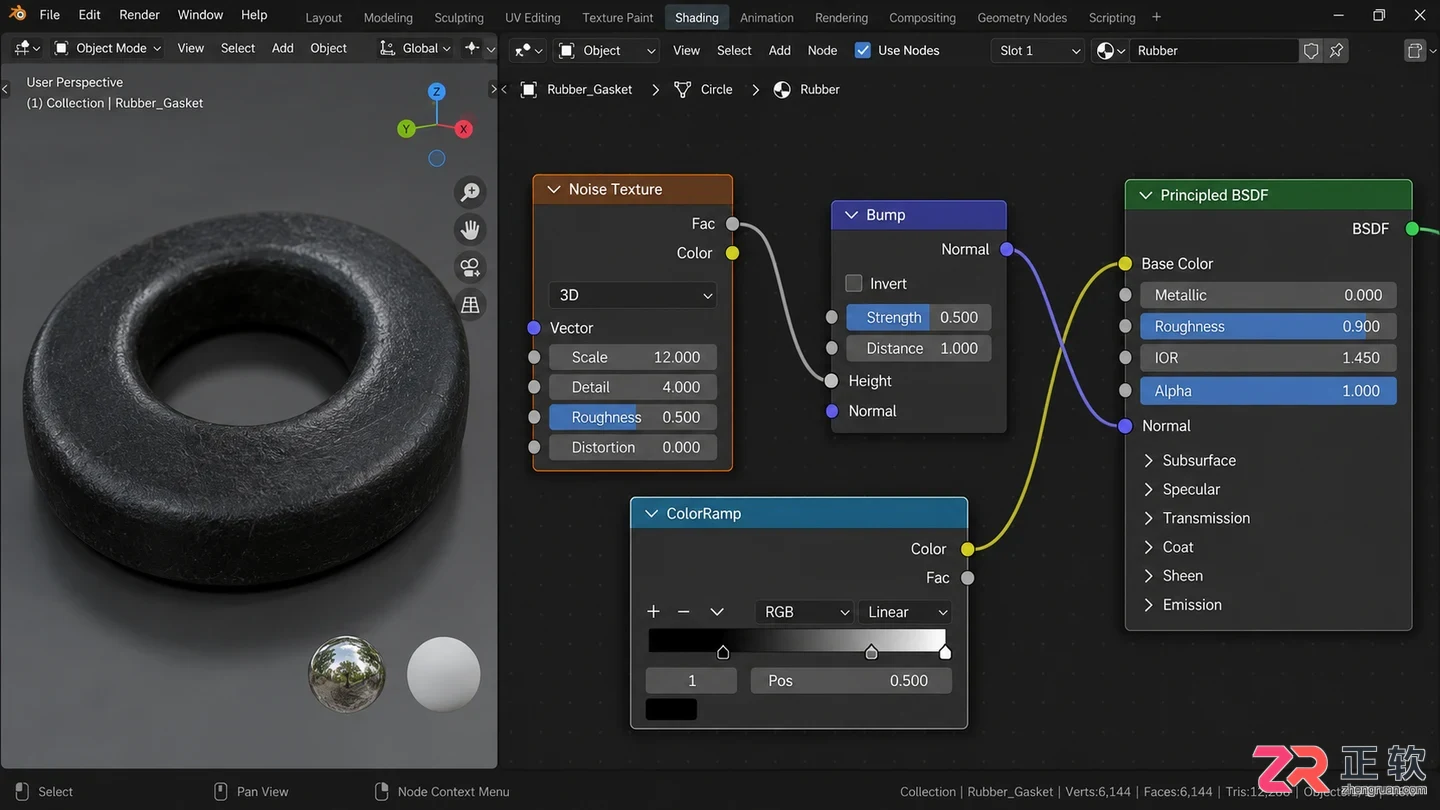

Noise Texture连接Bump节点模拟表面微纹理

6. 检查坐标、法线和材质预览

切换到【Material Preview】或【Rendered】视图，旋转视角检查整体效果。如果发现纹理在物体表面拉伸或重复次数不对，可以在噪声纹理前添加【Texture Coordinate】和【Mapping】节点，使用 Generated 或 Object 坐标来确保纹理随物体比例正确分布。

若发现表面某处异常发黑或光影断裂，可能是法线方向错误。进入编辑模式，按 A 全选顶点，点击菜单栏【Mesh】—【Normals】—【Recalculate Outside】（重算外侧法线）。同时检查是否有重叠顶点或内部面，确保网格干净。

7. 用灯光验证橡胶质感

材质的最终表现依赖于光照。在场景中至少添加一盏 Area Light（面积光），放置在零件侧上方，形成柔和的明暗过渡。

观察重点：橡胶边缘应有柔和高光，平面无反射镜像，微小凹凸仅在斜向光线下隐约可见。确认修改器堆栈顺序正确（通常倒角在细分之前或之后视需求而定，但需保证形状不崩坏），材质节点连接无误。

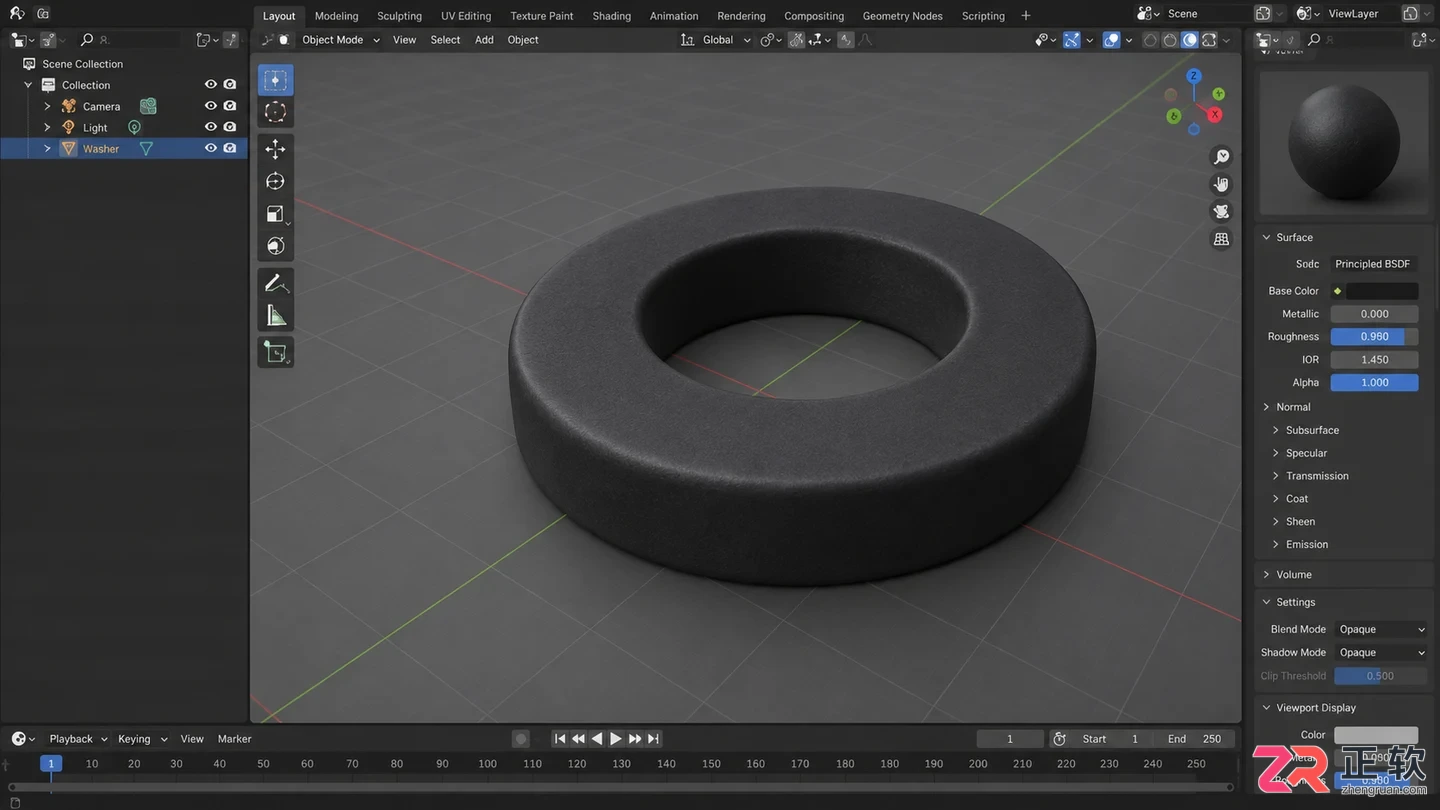

面积光照射下橡胶表面的柔和高光与微凹凸

保存 .blend 工作文件。若该零件需用于装配，请优先使用测量工具验证外径、孔径和厚度等物理尺寸是否准确。材质仅影响视觉呈现，不能替代几何尺寸的精确校验。
