blender导入step文件插件安装与使用教程

STEP 和 STP 是 CAD 领域通用的工程交换格式，而 Blender 原生主要处理网格数据。要将精密的工程模型带入 Blender 进行渲染或动画制作，通常需要借助 STEP Importer 这类扩展插件。这种方法能保留模型的几何结构，避免手动重建的繁琐，让工业设计数据快速融入创意工作流。

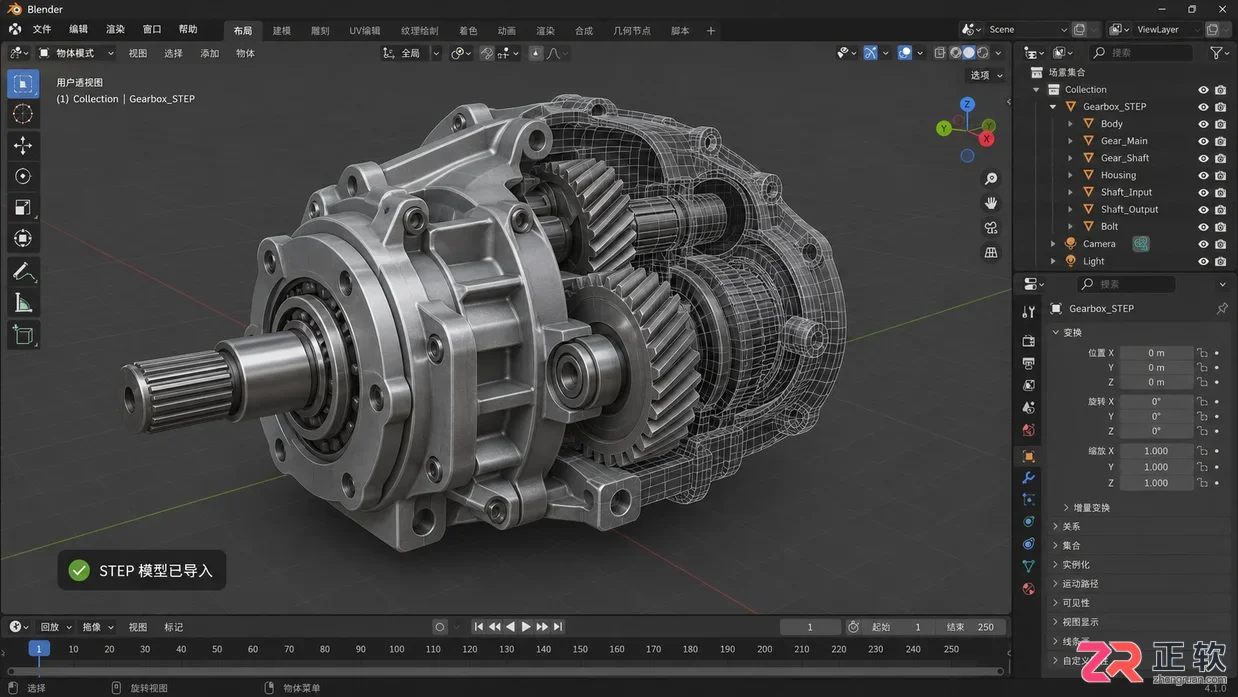

导入后的STEP模型在Blender视图中显示

在开始之前，请准备一个扩展名为 .step 或 .stp 的文件，并确保该文件在原始 CAD 软件中能正常打开。同时确认当前使用的 Blender 版本，因为插件通常对版本有特定要求。

1. 获取并安装 STEP 导入插件

优先通过 Blender 内置的扩展平台获取插件，这样能确保版本兼容性。

1. 启动 Blender，点击顶部菜单栏的【Edit】（编辑），选择【Preferences】（偏好设置）。
2. 在左侧列表中选择【Get Extensions】（获取扩展）或旧版本的【Add-ons】（插件）。
3. 在搜索框中输入 “STEP” 或 “CAD”。
4. 找到名为 “STEP Importer” 或类似的官方/可信插件，点击右侧的【Install】（安装）按钮。

如果是从第三方网站下载的 .zip 压缩包，请在偏好设置的【Add-ons】页面点击右上角的【Install...】按钮，选择本地 zip 文件进行安装。安装过程中不要解压压缩包，直接选中即可。

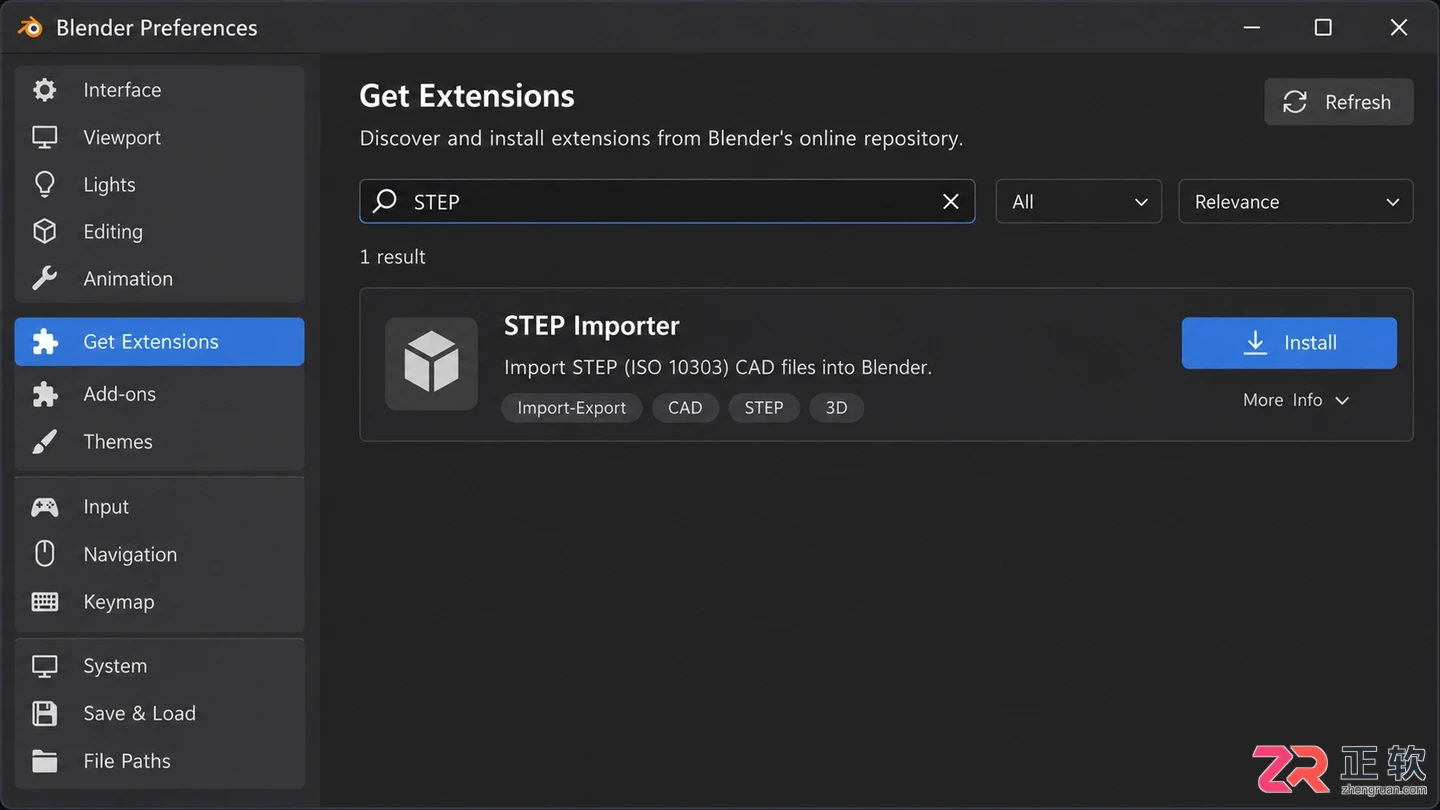

1. 获取并安装 STEP 导入插件

2. 启用插件并确认状态

安装完成后，插件默认可能处于未启用状态，需要手动激活。

1. 在偏好设置的【Extensions】或【Add-ons】列表中，再次搜索 “STEP”。
2. 找到已安装的插件，勾选其左侧的复选框以启用它。
3. 观察界面是否有报错提示，若无提示且复选框保持勾选，说明插件已成功加载。

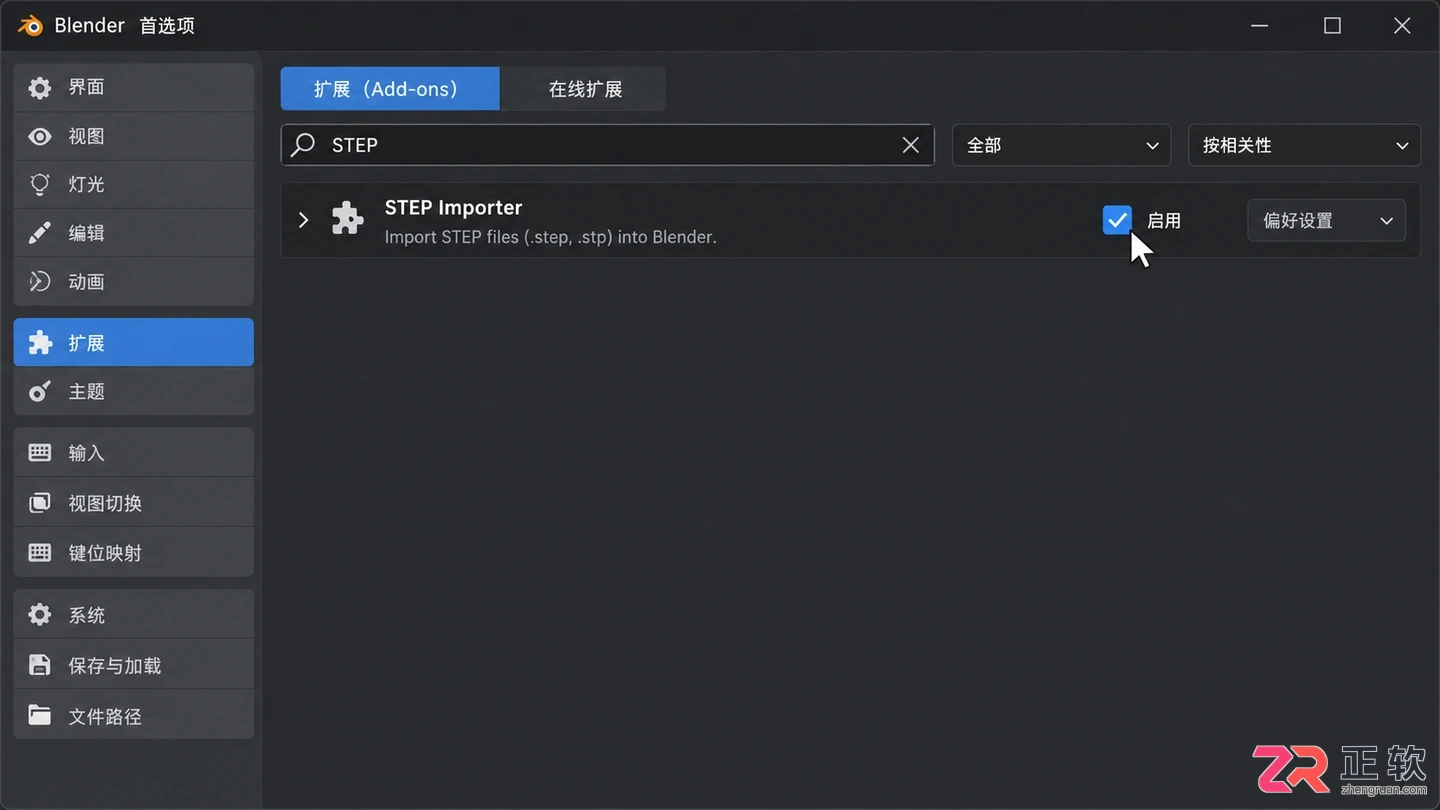

在偏好设置中启用STEP Importer插件

部分插件在安装后可能需要重启 Blender 才能完全生效。如果后续在导入菜单中找不到对应选项，请尝试保存工程后重启软件。

3. 执行 STEP 文件导入

插件启用后，导入入口会出现在文件菜单中。

1. 回到 Blender 主界面，点击顶部【File】（文件）菜单。
2. 将鼠标移至【Import】（导入）子菜单。
3. 在列表中寻找带有 “STEP (.step/.stp)” 字样的选项并点击。
4. 在弹出的文件浏览器中，定位并选中准备好的 STEP 文件。
5. 点击右下角的【Import STEP】按钮。

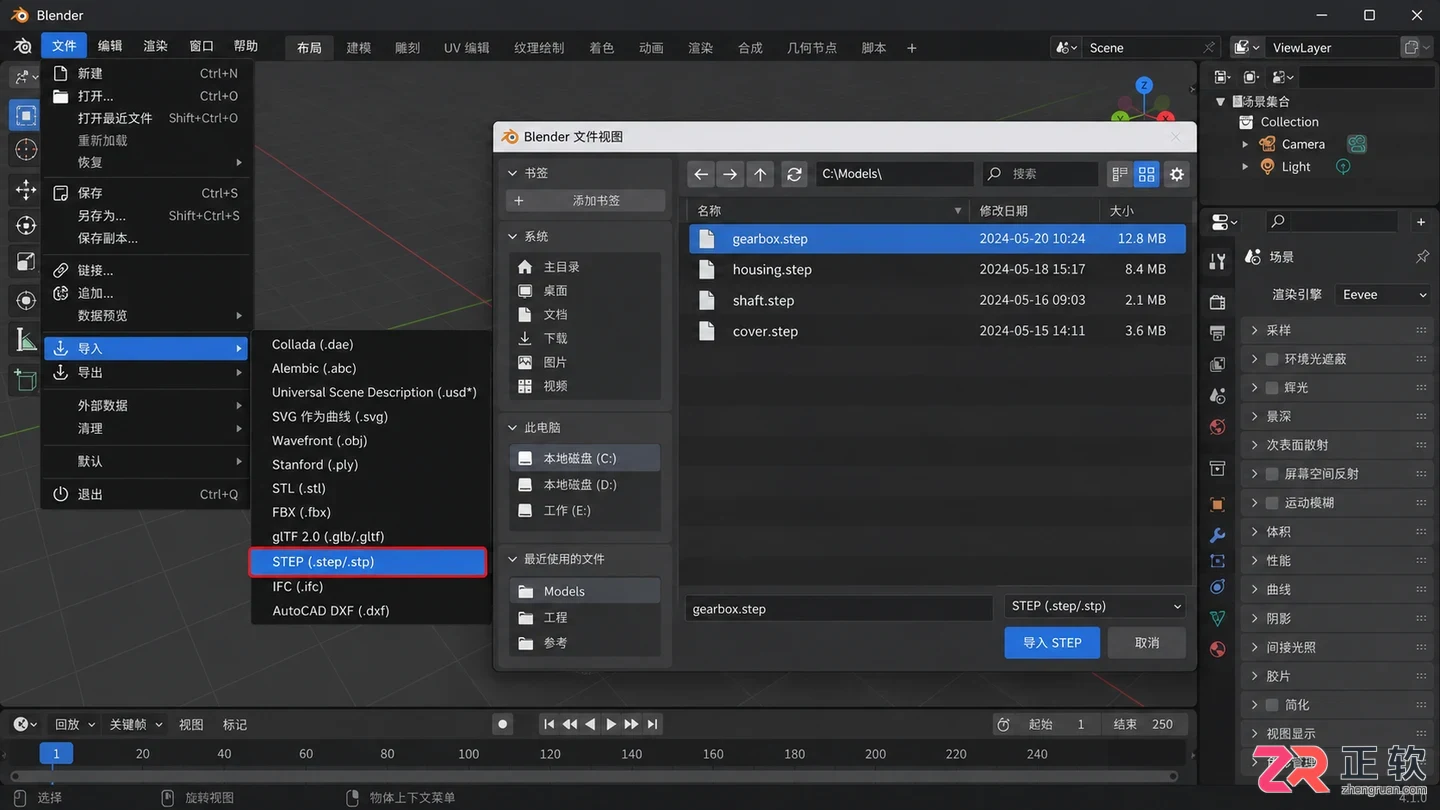

通过File菜单下的Import选项导入STEP文件

对于较大的装配体文件，导入过程可能需要几秒到几分钟，期间界面可能会暂时无响应，请耐心等待直到模型出现在视图中。不要重复点击导入按钮，以免产生重复对象。

4. 调整视图与检查模型

导入成功后，模型可能因为坐标或比例问题不在视野中心。

1. 将鼠标悬停在 3D 视图上，按下小键盘的【Home】键（或双击中键），让视图自动聚焦到所有对象。
2. 查看左侧【Outliner】（大纲视图），确认是否出现了新的对象或集合。
3. 选中模型，尝试移动、旋转或缩放，检查其是否为可编辑的网格或曲线对象。

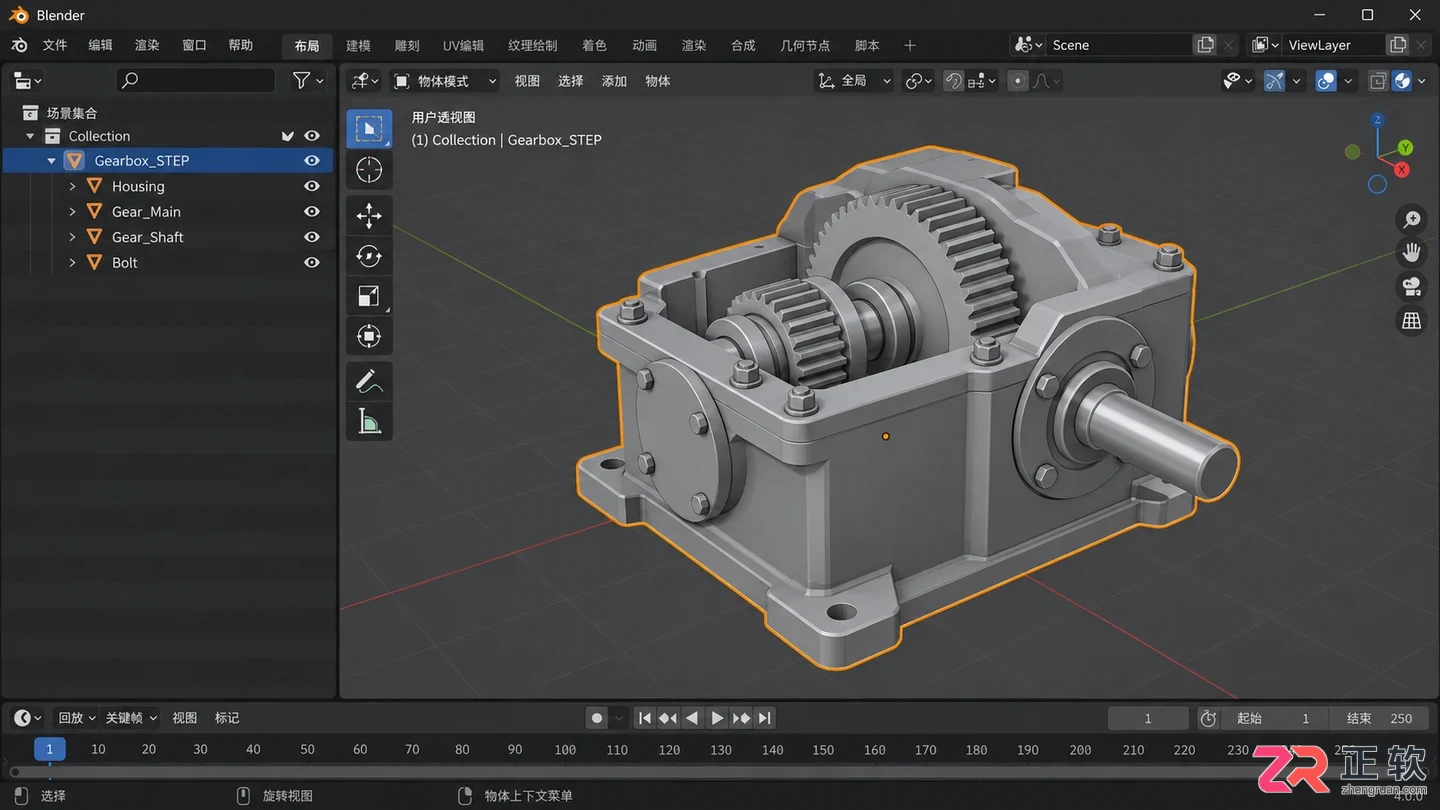

在Outliner中检查导入的对象结构

CAD 模型的单位通常与 Blender 默认单位不同，导致模型看起来极大或极小。此时可通过【Scene Properties】（场景属性）调整单位缩放，或直接对对象进行缩放操作，无需重新导入。

5. 常见问题排查

如果在导入过程中遇到问题，可按以下顺序检查：

• 菜单中无导入选项：回到偏好设置，确认插件已勾选启用，且插件版本与当前 Blender 版本兼容。
• 导入报错或失败：检查文件路径是否包含特殊字符，或尝试在原 CAD 软件中将模型简化后重新导出为 STEP 格式。
• 模型缺失面或破面：STEP 转换网格时可能出现拓扑错误，可在 Blender 中使用【Mesh】→【Clean Up】工具进行修复，或在导入设置中调整网格化精度。

完成上述步骤后，建议立即保存 .blend 工程文件。后续的材质赋予和渲染设置即可基于这些导入的几何体正常开展。
