blender导出模型导入su后破面怎么修复

从 Blender 导出的模型进入 SketchUp（SU）后，有时会出现三角面翻转、局部变黑、表面缺口或特定角度下不可见的情况。这通常不是软件故障，而是网格法线方向混乱、几何结构不闭合或单位转换差异导致的显示问题。修复这类问题不需要反复重装插件，关键在于理清问题发生在建模阶段还是导入阶段。

概述：先确认破面的具体表现

在动手修复前，先旋转视图观察模型状态。如果仅仅是部分面颜色深浅不一，或者开启背面显示后模型依然完整，这往往只是材质光照或面朝向的显示差异，并非真正的几何破损。若某些面从正面直接消失、出现透明缺口，或者边界处有明显撕裂，才属于需要处理的法线或几何问题。

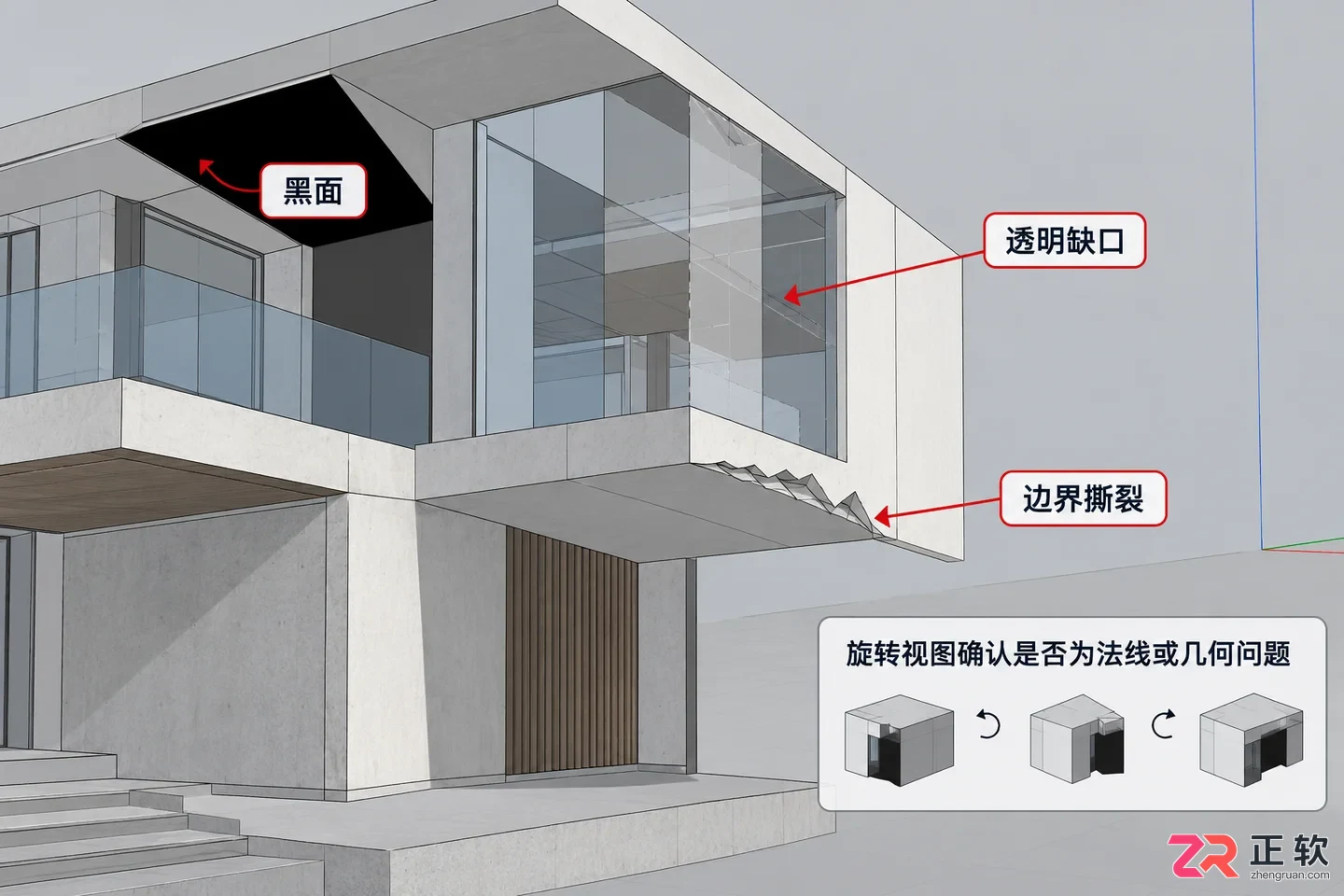

SketchUp中因法线或几何问题导致的破面、黑面及透明缺口示意

同时检查模型是否整体缩放异常或位置偏移。导出前后单位不一致、重复导出同一物体，都会让问题看起来像破面。建议先保存一份工程副本，后续的清理操作仅在副本上进行，以免破坏原始数据。

关于【Blender法线方向】

法线方向决定了面的“正面”和“背面”。在 Blender 中选中需要导出的物体，进入编辑模式并全选网格。在顶部菜单的“网格”选项中，找到法线相关命令，执行“重新计算外侧”。这一步能有效处理外壳方向混乱的模型，使连续封闭表面的法线尽量朝外。

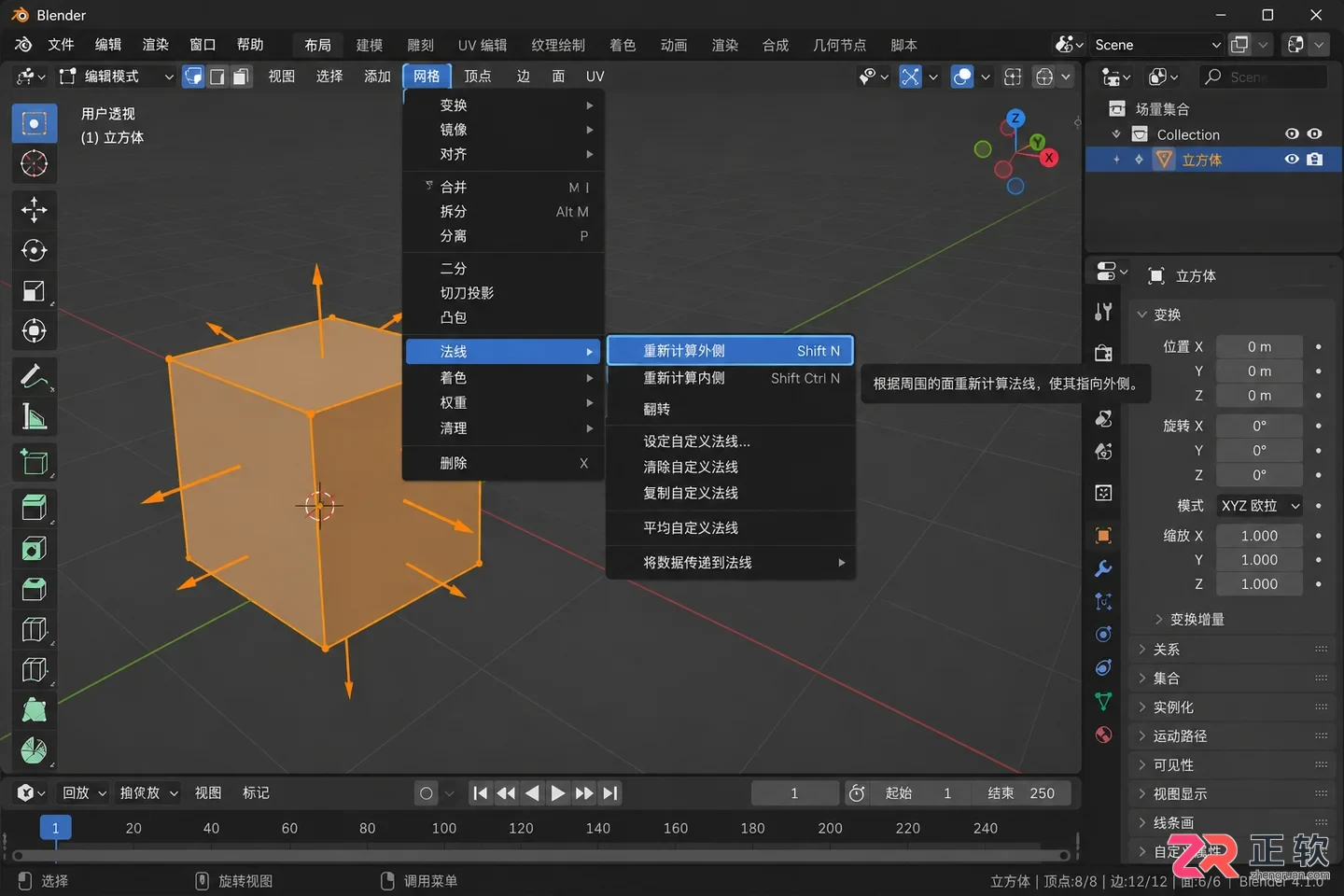

在Blender编辑模式下执行重新计算外侧法线

完成重算后退出编辑模式，切换回实体显示检查表面。如果仍有小块面方向相反，可以在编辑模式中开启面选择模式，单独选中异常区域，使用“翻转法线”命令进行微调。对于没有厚度的单面平面，软件无法自动判断哪一面是正面，需根据模型实际用途手动指定。

关于【几何结构清理】

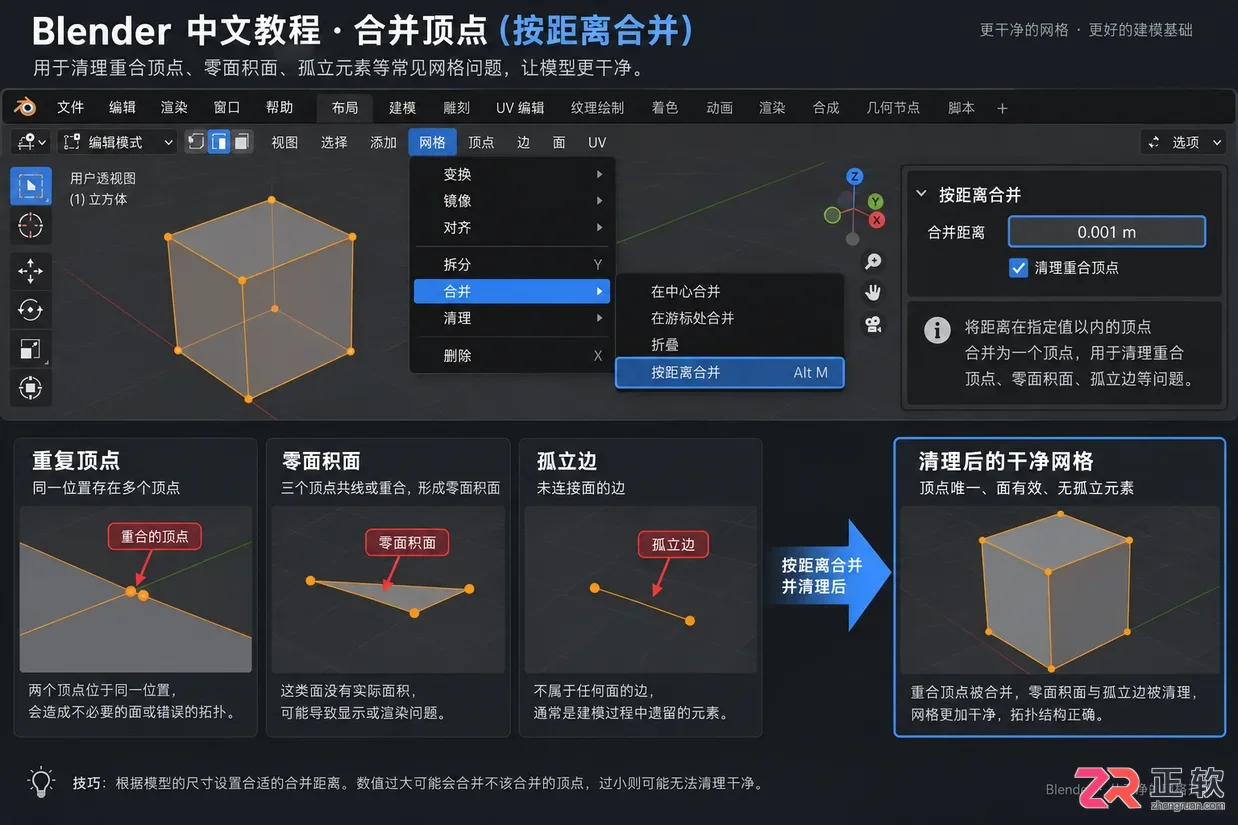

法线正确但导入后仍缺面时，问题可能出在网格本身的拓扑结构上。在编辑模式下全选顶点，使用“按距离合并”功能清理重合顶点。注意合并距离不要设置得过大，否则相邻但不应连接的边界可能被错误粘合。

随后检查是否存在重复面、零面积面、孤立边或未闭合边界。如果模型经过布尔运算、镜像或细分修改器处理，建议在确认形状无误后应用必要的修改器。应用修改器会将最终形状转化为实际网格，便于导出器处理，但也会增加面数，因此不建议盲目应用所有修改器。

关于【几何结构清理】

关于【导出设置与单位】

修复完成后，只导出需要交给 SU 的对象，隐藏或删除无关的摄像机、灯光和辅助网格。在导出器设置中，勾选“仅选中对象”，并确保应用变换、单位和坐标轴选项与目标工程保持一致。

避免在 Blender 中使用一套单位建模，导出时又随意改变缩放比例。尺度错误虽然不一定直接造成破面，但会影响后续的法线判断和清理工作。如果使用中间格式（如 FBX 或 OBJ），优先保持模型的面、材质和坐标信息完整，并确认当前版本的 SketchUp 支持该格式。导出时使用新文件名，方便与上一版本对照。

关于【SketchUp面方向修复】

模型导入 SU 后，先在“视图”中调整面样式，使用“单色”显示排除纹理和光照干扰。选中异常面后右键点击，选择“反转面”。如果相邻面方向不一致，可以使用“统一面”功能尝试让连接区域保持一致。

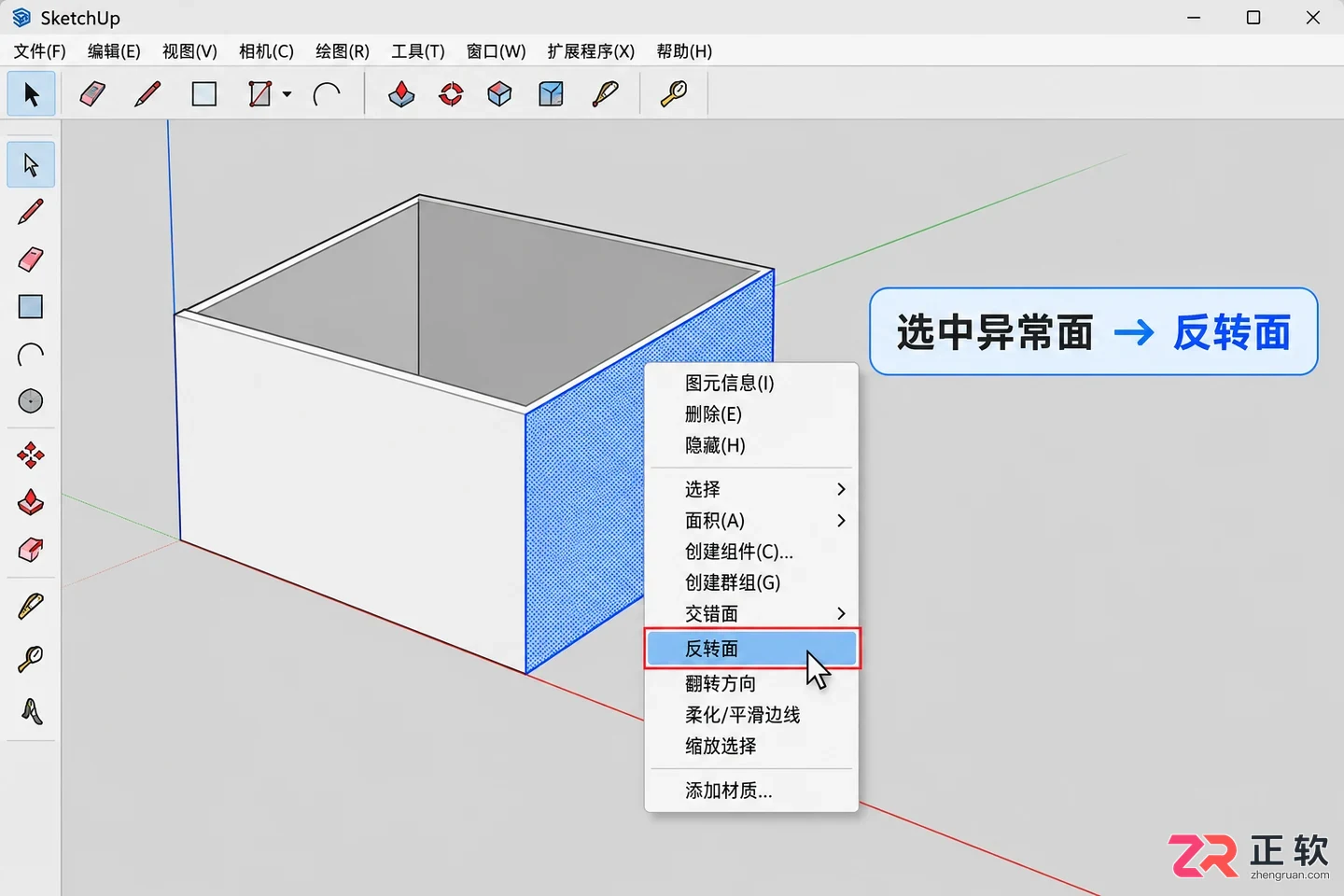

在SketchUp中选中面并执行反转面命令

对于有厚度的封闭构件，外侧和内侧方向应符合模型实际用途，不要无条件反转所有面。若异常区域无法选中为一个完整面，放大检查是否存在极短的边、重叠线或微小三角面。删除明显的重复线段后，尝试补面或将面拆分为更简单的几何形状。修复后再次切换显示模式并旋转检查，确认没有新的缺口。

关于【隔离排查策略】

如果上述方法仍未解决问题，可以采用隔离排查法。将出错的对象单独从 Blender 导出，再导入 SU 验证。单独导出能区分是模型本身的问题，还是多个对象重叠、导入插件转换造成的冲突。

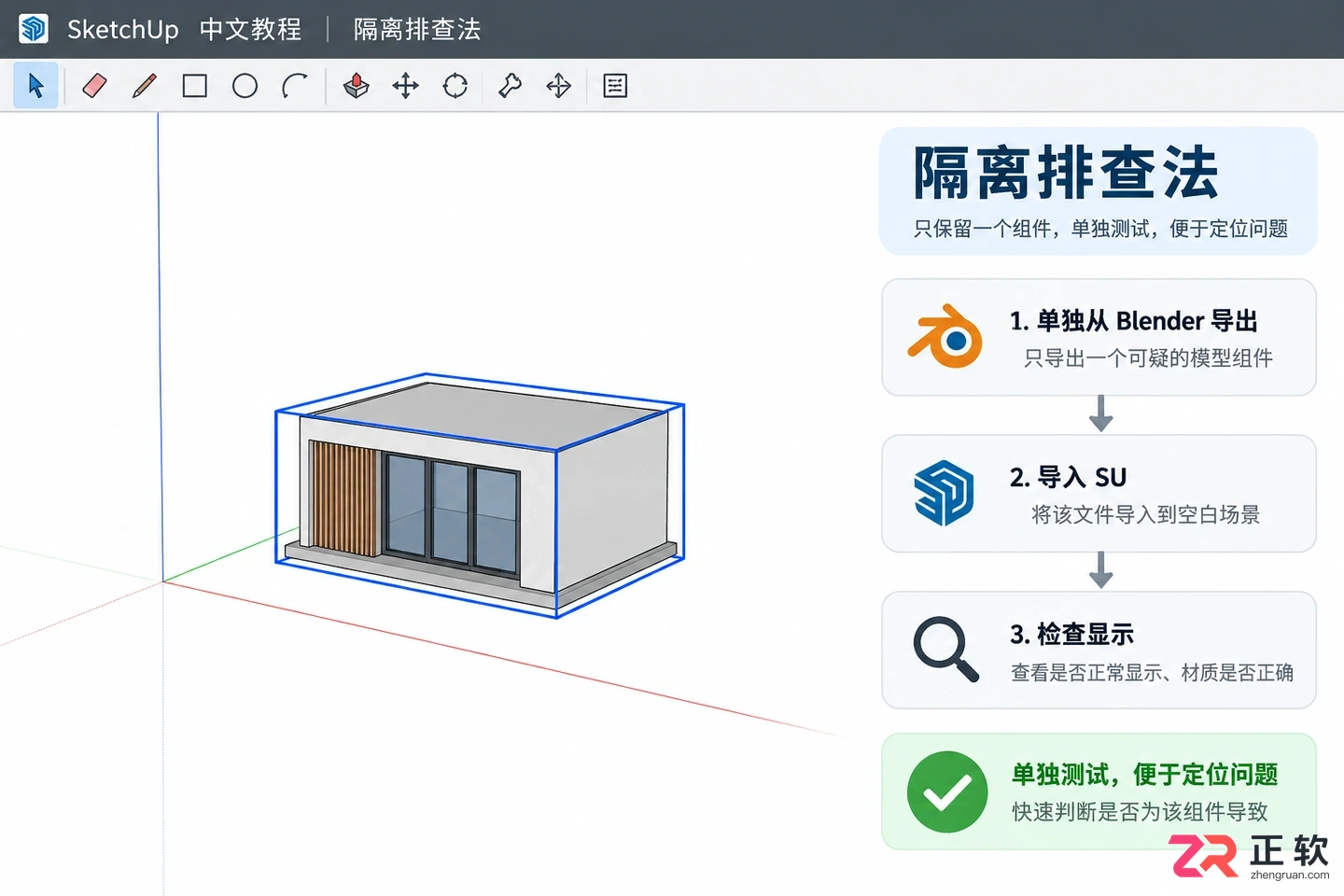

将复杂模型中的单个组件单独导入测试

若单独导入正常，再逐个加入其他对象，通常更容易找到冲突来源。如果 Blender 中显示正常而 SU 中始终异常，重点核对导出格式、插件版本、单位和面数限制；如果所有导出格式都异常，则回到 Blender 检查非流形边界和重复面。不同版本的菜单名称和选项可能略有差异，请以当前安装版本实际显示的选项为准。
