blender如何贴图新手入门完整操作教程

给Blender模型贴图，本质是将二维图片准确映射到三维模型表面，并通过材质节点在渲染时读取这些色彩信息。新手常遇到的困惑是：在视图中能看到图片，但正式渲染时纹理消失或显示异常。这通常是因为材质设置、UV坐标或节点连接未正确匹配。下面将结合界面区域，梳理完整的贴图工作流。

概述

Blender的贴图工作主要涉及三个核心区域：右侧的属性编辑器用于管理材质数据，中间的3D视图用于观察模型效果，下方的节点编辑器或UV编辑器用于处理纹理映射关系。理解这些区域的协作方式，是完成贴图的第一步。

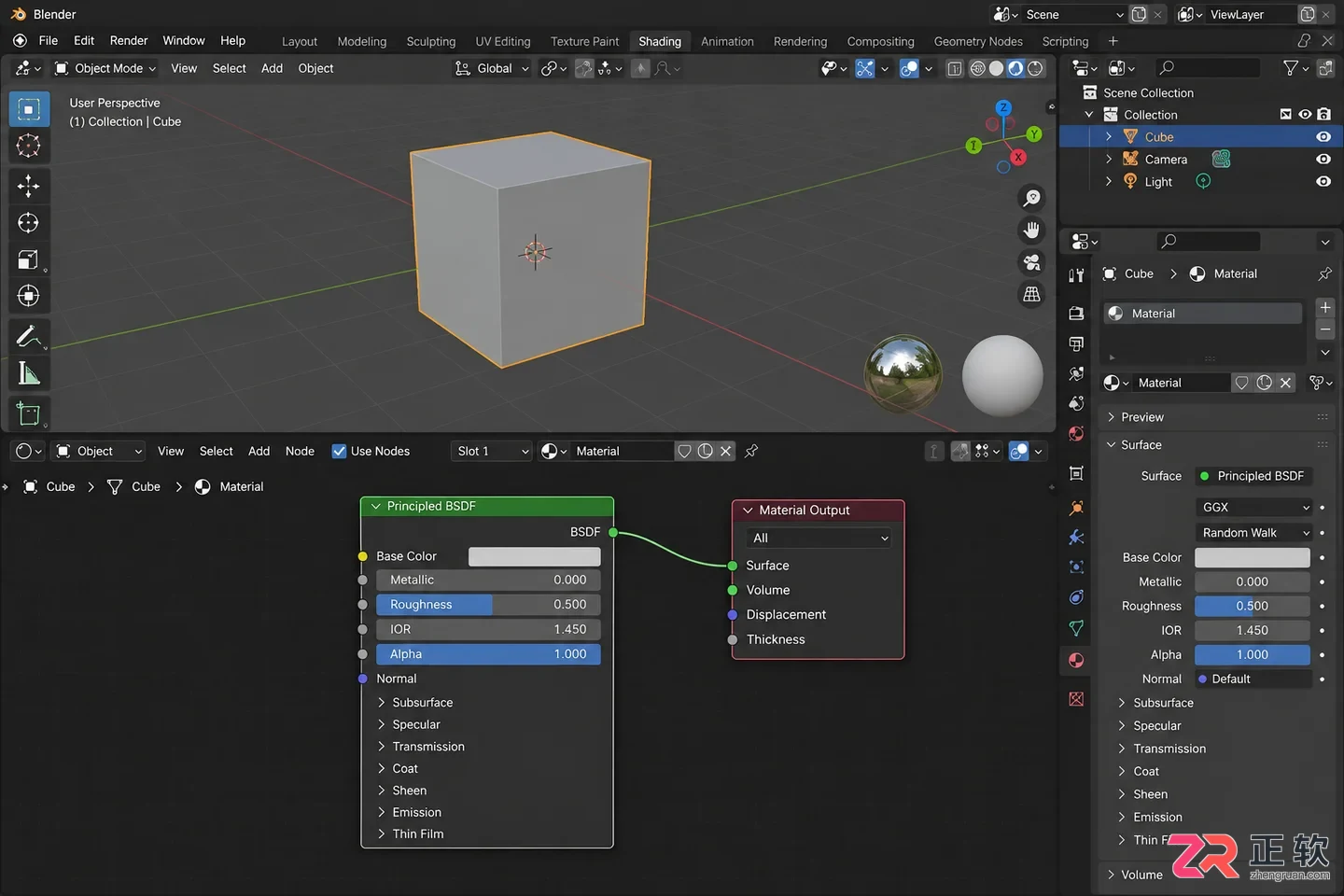

Blender Shading工作区布局，包含3D视图、节点编辑器和属性面板

关于【材质属性】

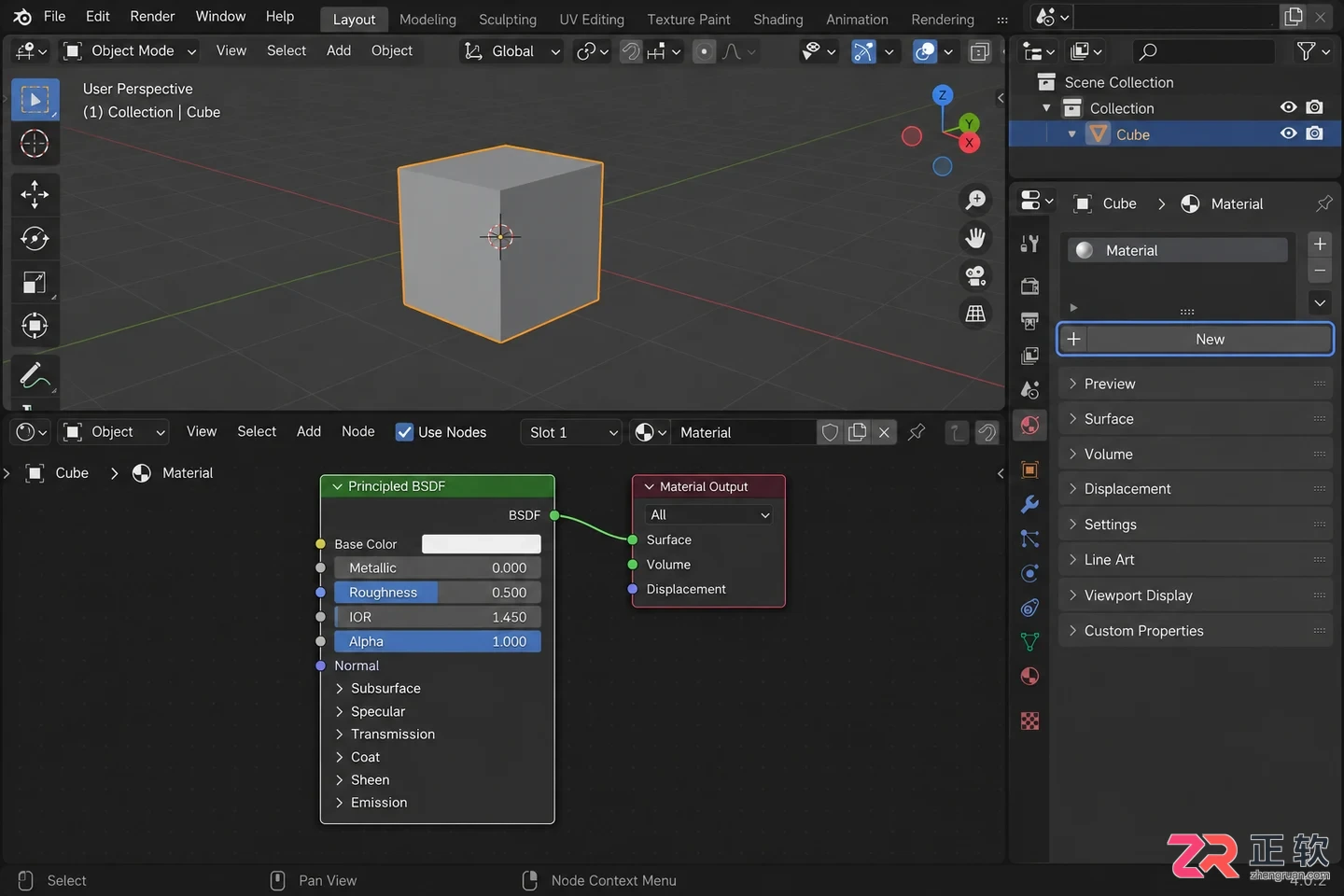

在开始贴图前，必须为模型赋予一个材质。选中场景中的模型，在右侧属性编辑器中找到球体图标的【Material Properties】（材质属性）面板。点击【New】按钮创建新材质，此时Blender会自动生成一个包含【Principled BSDF】（原理化BSDF）和【Material Output】（材质输出）的基础节点网络。

注意，仅仅在图像编辑器中打开图片并不会让模型自动拥有纹理。图片必须作为数据块连接到材质的着色器上，才能在渲染中被识别。创建材质后，建议切换到顶部的【Shading】（着色）工作区，这里集成了节点编辑器和3D视图，便于实时观察调整效果。

关于【材质属性】

关于【UV编辑】

UV展开决定了图片的哪一部分对应模型的哪个面。对于简单几何体，可以使用智能投影；对于复杂模型，则需要手动展开。按Tab键进入【Edit Mode】（编辑模式），按A全选需要贴图的面。

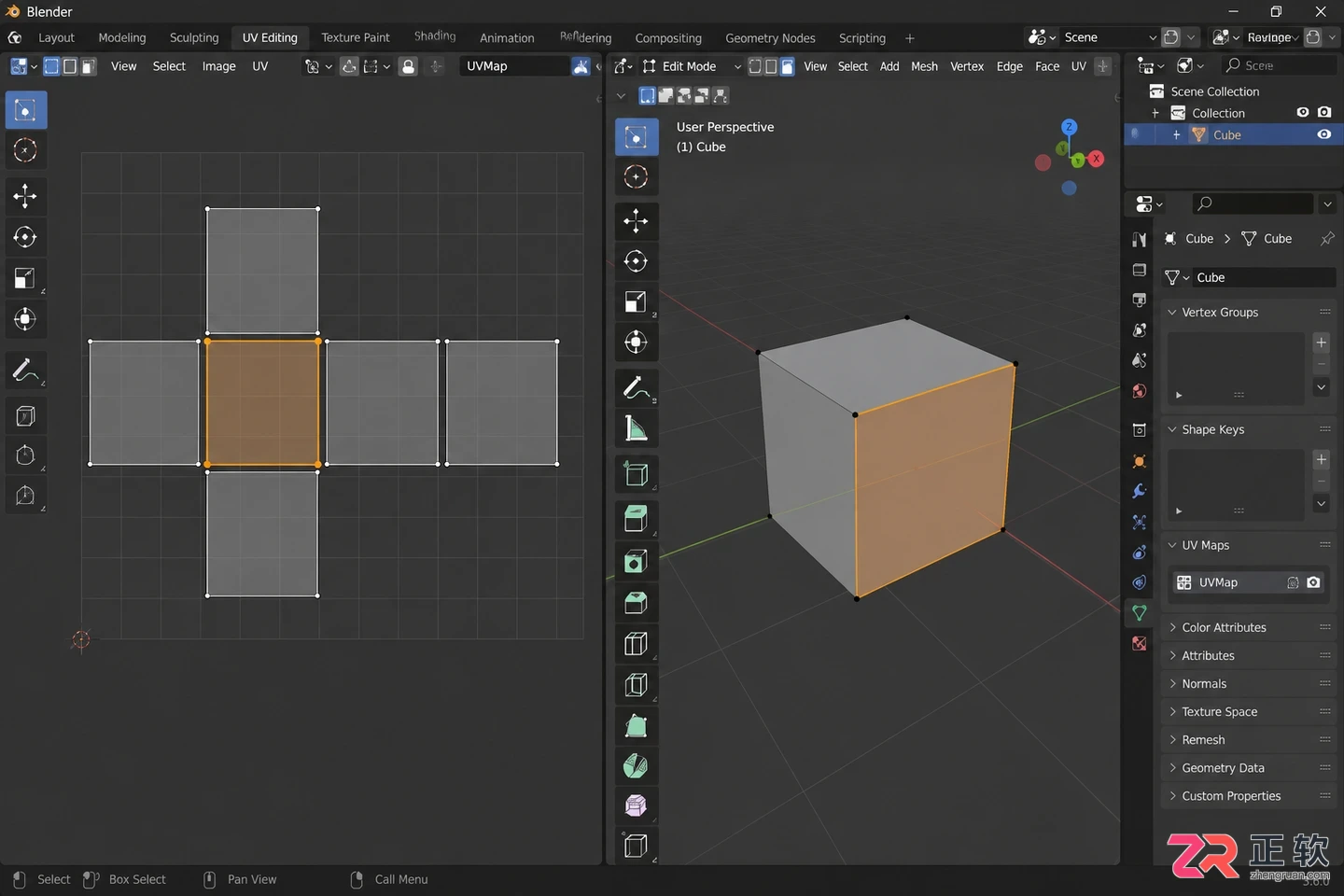

UV Editing工作区，左侧显示UV岛，右侧显示选中面的3D模型

切换到【UV Editing】（UV编辑）工作区，左侧是UV编辑器，右侧是3D视图。在3D视图中确认选区后，按U键呼出UV映射菜单，选择【Unwrap】（展开）或【Smart UV Project】（智能UV投影）。展开后，UV编辑器中会出现对应的“UV岛”。

为了检查展开质量，可以加载一张棋盘格测试图。如果模型表面的棋盘格出现严重拉伸或变形，说明UV比例不均，需要在UV编辑器中移动、缩放或旋转UV岛进行调整，而不是直接修改原图。

关于【节点编辑器】

回到【Shading】工作区，下方的节点编辑器是连接纹理的核心区域。默认情况下，你只能看到原理化BSDF节点。按Shift+A，搜索并添加【Image Texture】（图像纹理）节点。

点击Image Texture节点上的【Open】按钮，选择本地的纹理图片。接着，用鼠标左键拖动节点，将Image Texture的【Color】输出端口连接到Principled BSDF的【Base Color】（基础色）输入端口。这一步建立了图片数据与模型表面颜色的直接联系。

如果图片包含透明通道，还需将Alpha输出连接到Principled BSDF的Alpha输入，并在材质设置的【Settings】中将【Blend Mode】改为【Alpha Blend】或【Alpha Clip】。对于普通不透明贴图，仅连接Base Color即可。

关于【纹理坐标与映射】

有时纹理的方向不对或比例失调，直接修改UV可能比较繁琐。此时可以在节点编辑器中添加【Texture Coordinate】（纹理坐标）和【Mapping】（映射）节点。

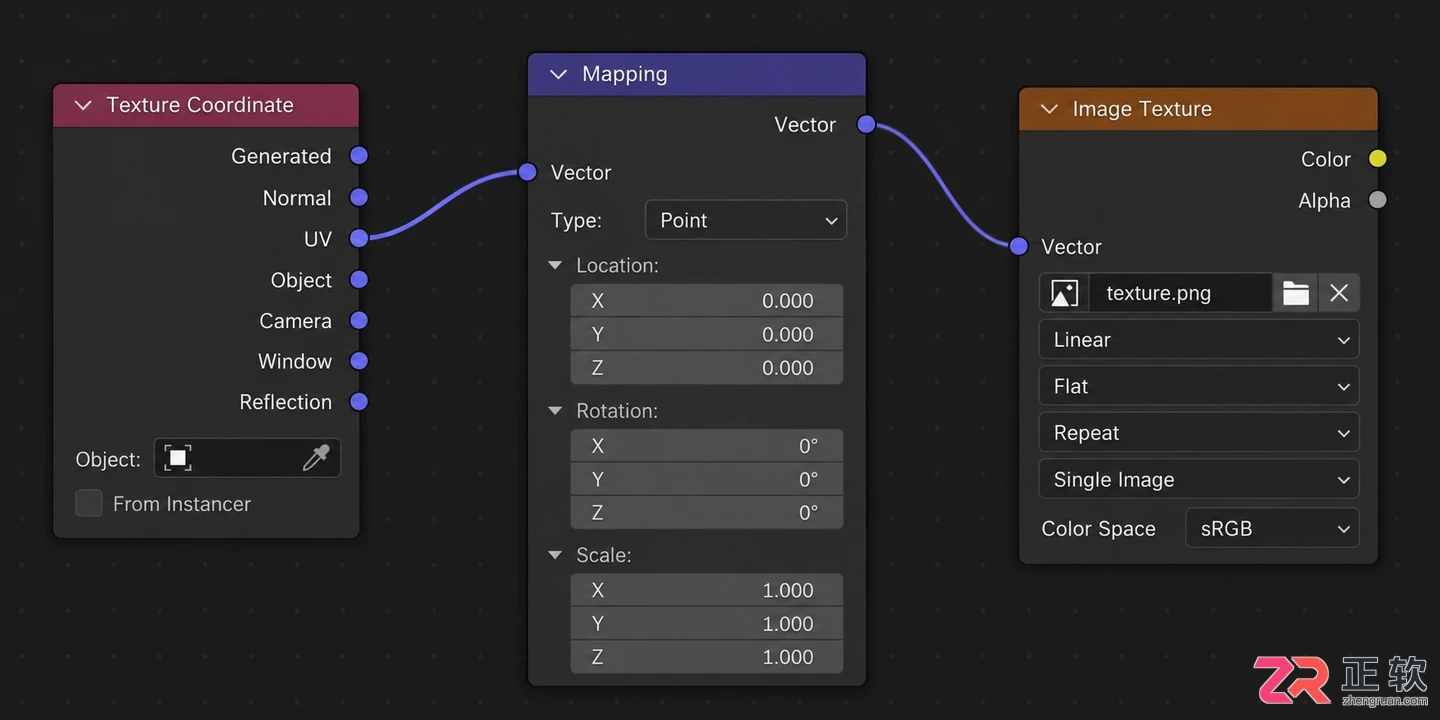

使用Texture Coordinate和Mapping节点控制纹理映射

将Texture Coordinate的【UV】输出连接到Mapping的【Vector】输入，再将Mapping的输出连接到Image Texture的【Vector】输入。通过调整Mapping节点中的【Location】、【Rotation】和【Scale】参数，可以非破坏性地控制纹理在模型表面的位置、角度和大小。这种方法特别适合微调重复图案或对齐特定细节。

关于【渲染检查】

在3D视图右上角，将着色模式切换为【Material Preview】（材质预览）或【Rendered】（渲染），可以初步查看贴图效果。但需注意，视图预览受限于实时渲染引擎，可能与最终输出存在差异。

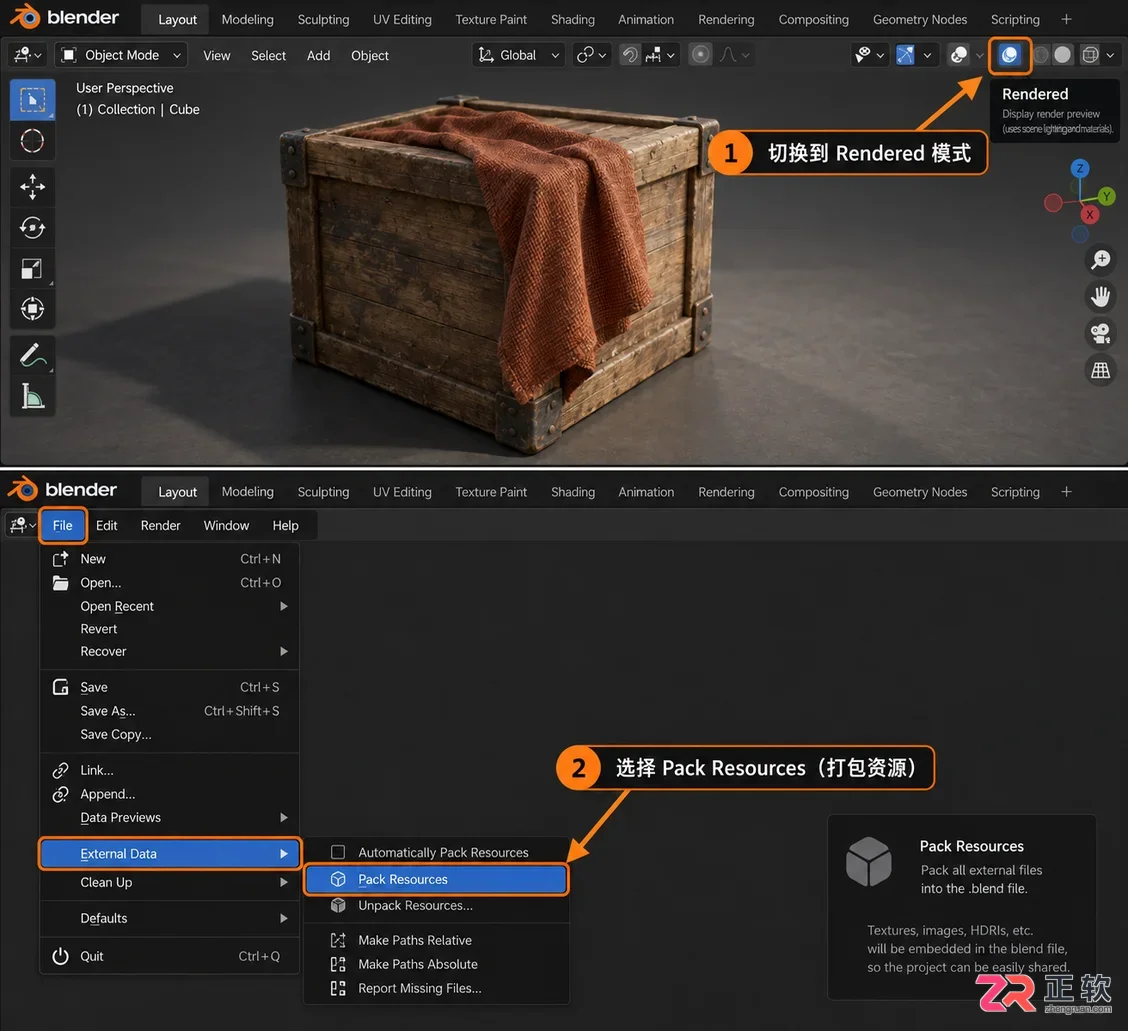

检查渲染效果及打包外部资源选项

正式渲染前，务必在相机视图中检查光照和反射是否合理。此外，Blender默认使用相对路径引用外部图片。如果移动工程文件夹或更换电脑，纹理可能丢失并显示为粉色。建议在【File】>【External Data】中选择【Pack Resources】（打包资源），将图片嵌入.blend文件，或确保所有素材随工程文件一起迁移，并在另一台机器上重新打开验证路径有效性。
