Blender导出的STL文件在3D打印中无法使用,往往不是因为文件损坏,而是模型几何结构不满足切片软件的要求。STL格式仅记录表面三角面片,不包含材质或拓扑信息,因此模型必须是封闭的实体且法线方向正确。通过检查网格完整性、修正法线、应用缩放并规范导出流程,可以快速解决大部分打印准备阶段的问题。
1. 确认导出对象与文件可读性

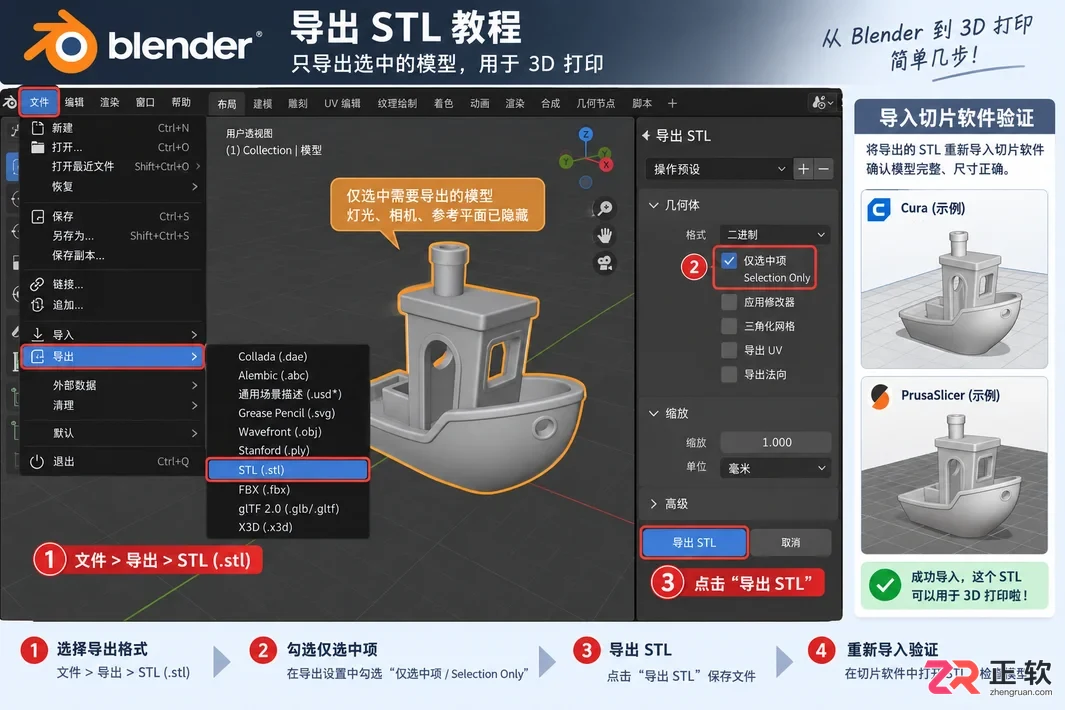

在Blender中,首先选中需要打印的模型,隐藏灯光、相机和参考平面等辅助对象。进入【文件】>【导出】>【STL (.stl)】,在右侧设置面板中勾选【仅选中项】,确保只导出当前选中的网格,避免将场景中的其他元素混入文件。
导出后,不要直接发送打印,先将STL文件重新导入Blender或拖入切片软件(如Cura、PrusaSlicer)。如果模型完全消失、变成一片平面或软件报错,说明导出范围有误或文件格式不被识别。此时应返回Blender检查导出设置,确认轴向和单位是否与目标切片软件匹配。

1. 确认导出对象与文件可读性
2. 检查模型是否为封闭实体

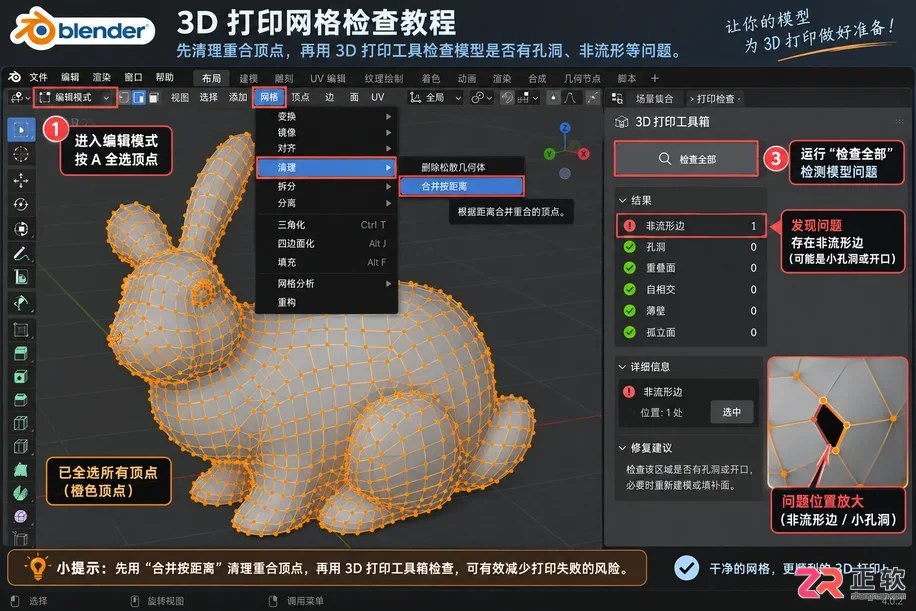

3D打印要求模型是一个没有破洞的封闭体积。进入编辑模式,全选所有顶点,使用【网格】>【清理】>【合并按距离】去除重复顶点。接着检查是否存在孤立几何体、内部面或非流形边(即一条边连接超过两个面)。
重点关注布尔运算后的区域、模型底部以及孔洞边缘。外观上看是闭合的模型,其网格拓扑可能存在细微破洞,导致切片软件无法判断内外边界。可以使用Blender的3D打印工具箱插件(需手动启用)进行“检查全部”操作,直观查看破损位置。

2. 检查模型是否为封闭实体
3. 统一法线方向

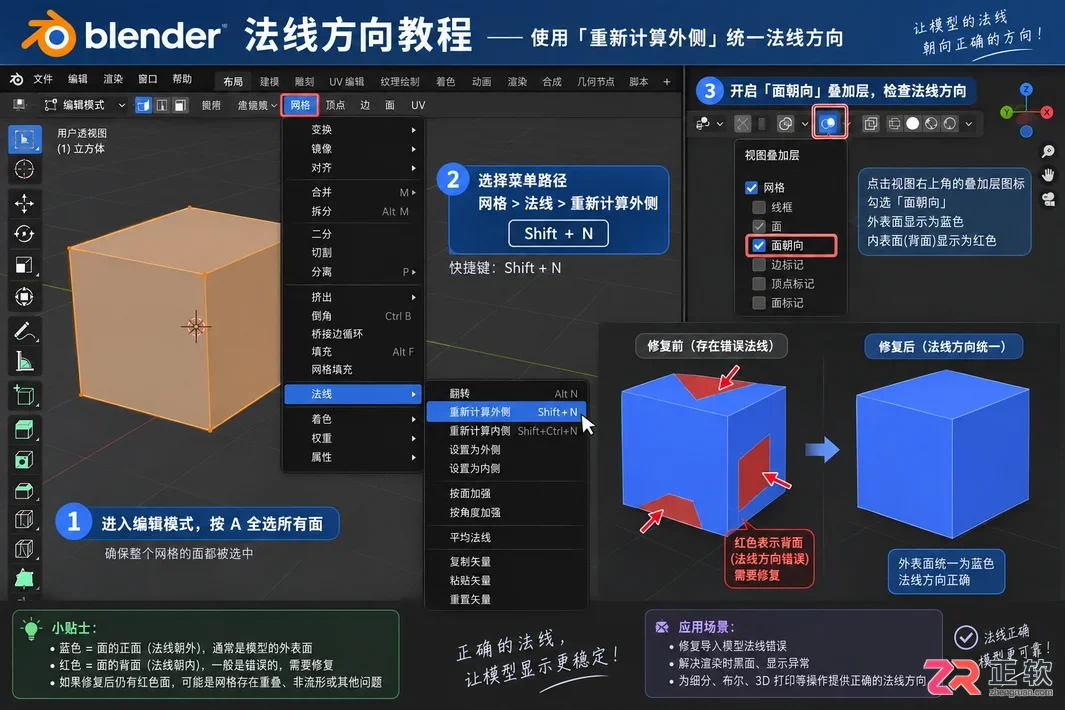

法线方向决定了哪一面是模型的“外部”。如果法线混乱,切片软件可能将内部识别为外部,导致打印出空心或缺失部分的模型。在编辑模式下全选面,点击【网格】>【法线】>【重新计算外侧】(快捷键Shift+N)。
为了验证修复效果,开启视口叠加层中的【面朝向】选项。通常蓝色代表正面(外部),红色代表背面(内部)。确保模型外表面显示为统一的蓝色,若仍有红色斑块,需手动选择这些面并再次翻转法线,直到整个模型外表面颜色一致。

3. 统一法线方向
4. 应用缩放与检查尺寸

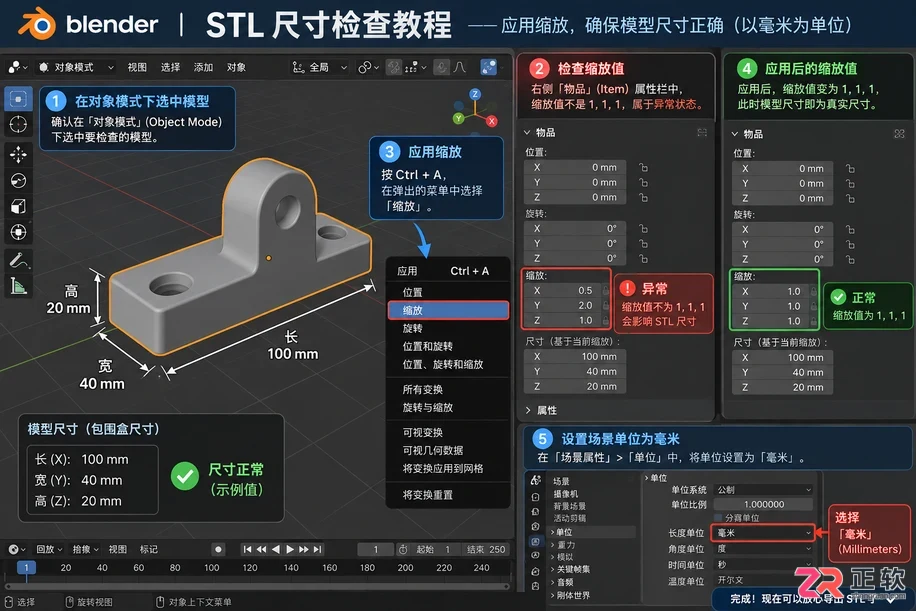

在对象模式下,查看右侧属性栏的【物品】选项卡。如果对象的缩放值不是(1, 1, 1),说明模型经过非等比缩放,这会导致导出后的STL尺寸异常或法线计算错误。选中模型,按下【Ctrl+A】选择【缩放】,将变换应用到数据上。
应用缩放后,再次核对模型的实际尺寸。STL文件本身不带单位,尺寸取决于导出时的缩放系数和切片软件的导入设置。确保Blender中的单位设置(如毫米)与切片软件一致,并在导入切片软件后第一时间检查长宽高是否符合预期,避免因尺寸过大超出打印平台或过小而无法成型。

4. 应用缩放与检查尺寸
5. 重新导出并在切片软件中验证

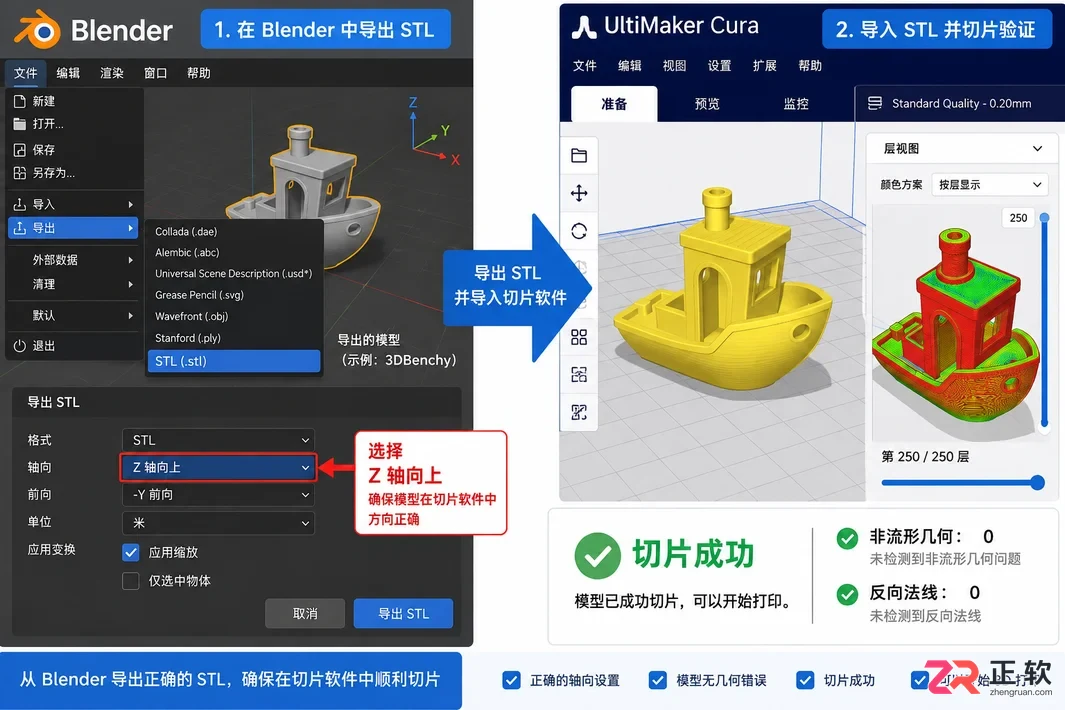

完成上述修复后,重新执行导出操作。在导出设置中,根据目标打印机要求选择正确的轴向(通常为Z轴向上)。不要试图在STL中保留颜色或纹理,该格式不支持这些信息。
将新的STL文件导入切片软件,观察模型是否能正常生成层预览。检查切片软件是否有“非流形几何”、“反向法线”或“悬空面”的警告。如果切片软件能顺利生成连续的打印路径,且模型摆放方向正确,即可开始配置支撑和打印参数。若仍失败,需回到Blender进一步简化网格或修复复杂拓扑。
最后,保留原始的.blend工程文件。STL只是中间交换格式,一旦导出便难以逆向编辑。后续若需调整壁厚、添加细节或修改尺寸,直接在Blender源文件中修改并重新导出,比修复STL文件更高效且可靠。
