blender导入fbx模型位置错乱的坐标修复教程

FBX 模型导入 Blender 后，经常遇到模型“躺倒”、朝向相反、比例巨大或微小、甚至部件散落在场景各处的情况。这并非软件故障，而是不同 3D 软件对坐标轴（Forward/Up）和单位的定义存在差异。盲目在视图中旋转模型虽然能暂时“看起来正常”，但会破坏原始变换数据，导致后续绑定动画或再次导出时出现更严重的错误。

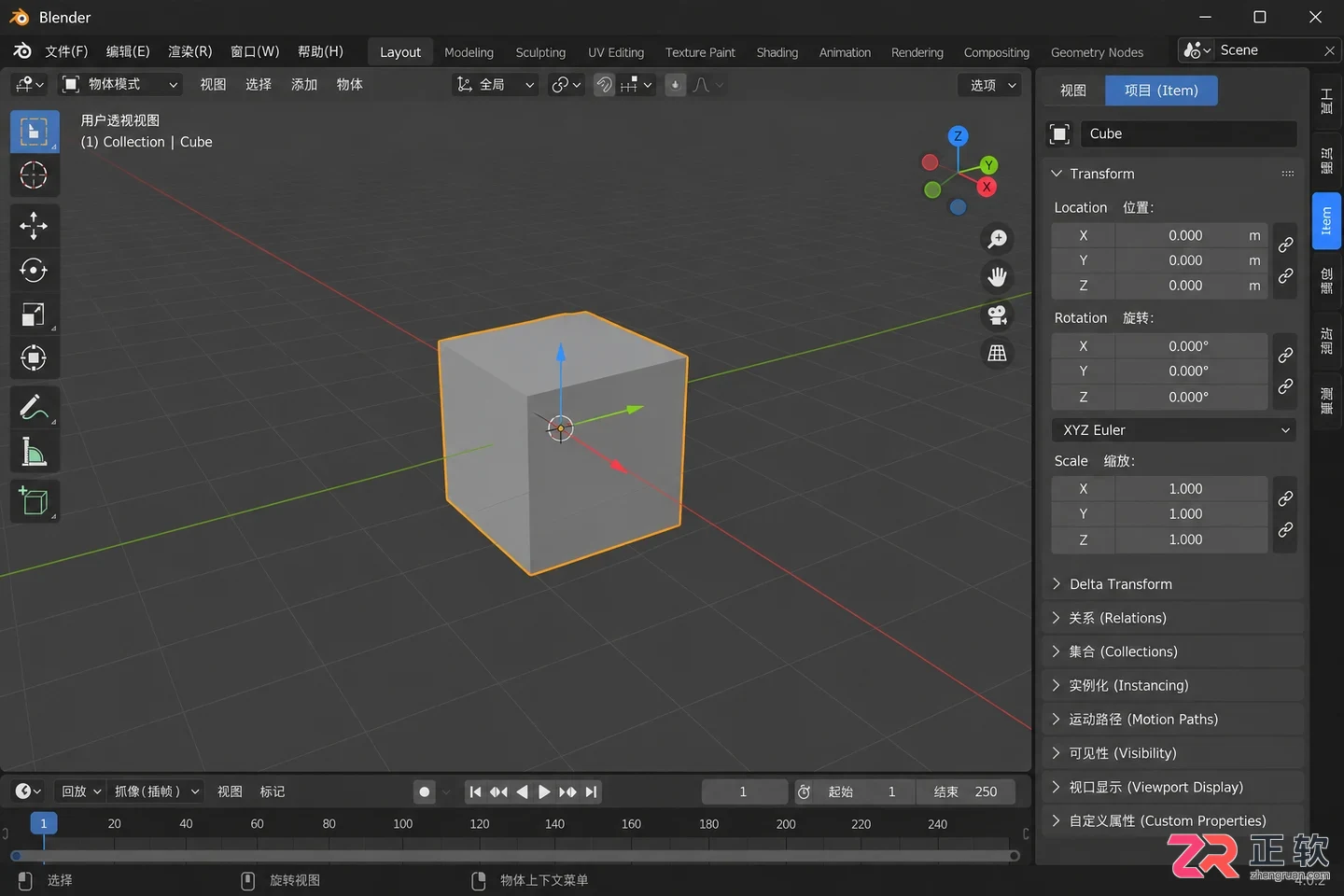

按 N 键打开侧栏，在【项目】标签页查看对象的精确坐标、旋转和缩放数值，用于初步判断错乱类型。

修复的核心在于理解导入时的坐标转换逻辑，而非后期的手动调整。我们将按照导入设置、对象变换检查、层级关系梳理以及骨骼特殊处理这几个区域，逐步定位并解决坐标错乱问题。

关于【整体界面与定位】

导入 FBX 后，首先需要在 3D 视图中建立空间感知。选中模型，按 N 键打开右侧侧栏，切换到【项目】（Item）标签页。这里显示的 Location（位置）、Rotation（旋转）和 Scale（缩放）是判断错乱类型的第一手数据。

观察以下现象可初步归类问题：

• 所有对象一起旋转或躺倒：通常是 Forward/Up 轴定义冲突，需在导入阶段解决。
• 模型整体大小异常：单位换算或 Scale 设置问题。
• 部件各自位置偏离：父子层级丢失或导出时未保留世界坐标。
• 网格正常但骨骼扭曲：涉及骨骼轴向、预旋转（Pre-rotation）或自动骨骼方向设置。
• 模型在视图中“消失”：可能距离原点过远，按 Home 键聚焦全部对象即可找回。

关于【FBX 导入设置面板】

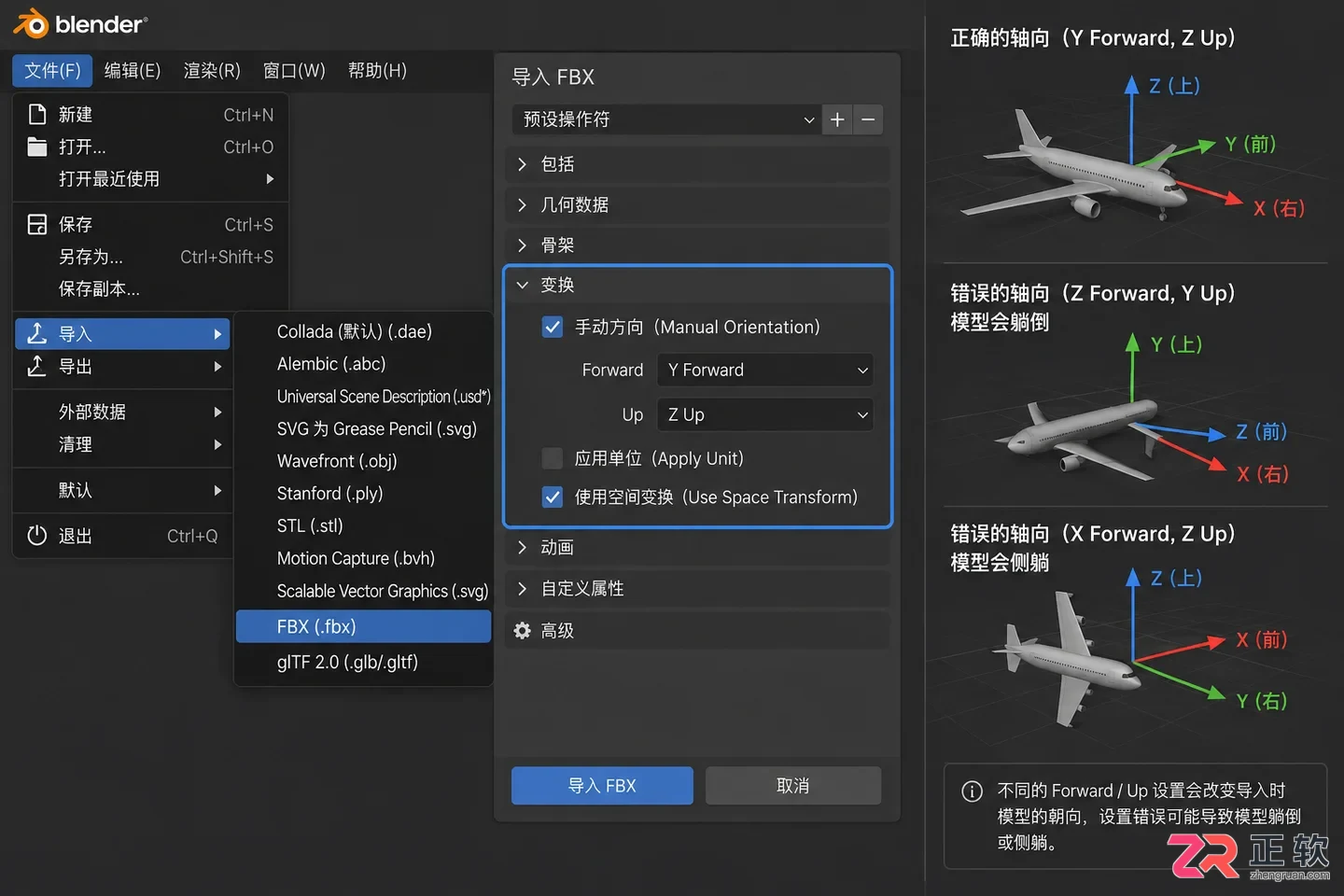

正确的修复始于导入瞬间。点击 文件 > 导入 > FBX（.fbx）。在文件浏览器右侧（或展开的设置面板中），不要直接点击导入，先关注【变换】（Transform）和【骨骼】（Armature）栏目。这是控制坐标转换的关键区域。

Forward / Up 轴转换

Blender 默认使用 Y 轴向前（Forward）、Z 轴向上（Up）。而 Maya、3ds Max 等软件可能使用 Z 轴向前、Y 轴向上。当源软件与 Blender 定义不一致时，模型就会躺倒或朝向错误。

在【变换】区域，找到 Manual Orientation（手动方向）选项：

• Forward：选择源软件定义的“前方”轴。
• Up：选择源软件定义的“上方”轴。

不要随机尝试组合。如果不确定源软件设置，可尝试常见的组合（如 Y Forward/Z Up 或 Z Forward/Y Up）。选错的典型表现是模型绕 X 轴旋转 90 度躺倒，或正面朝向屏幕内部。

Forward / Up 轴转换

Scale（比例）

如果模型导入后大如山峰或小如蚂蚁，但各部件相对位置正确，请检查 Scale 选项。部分 FBX 文件携带了单位信息，Blender 会自动换算；若未携带或换算错误，需在此处手动调整比例因子。建议先保持默认，导入后若比例异常，再统一缩放整个集合（Collection），避免逐个对象调整。

Apply Transform（应用变换）

该选项会将空间变换烘焙到对象数据中。对于纯静态网格，这有助于修正旋转问题；但对于带骨骼和动画的 FBX，启用此选项可能导致动画变形或骨骼错位。官方文档提示其对骨骼存在风险，因此建议仅在静态模型测试无效时谨慎启用，并务必先保存备份文件。

关于【对象变换与层级检查】

导入完成后，若仍有局部错位，需进入 3D 视图进行细查。

关于【对象变换与层级检查】

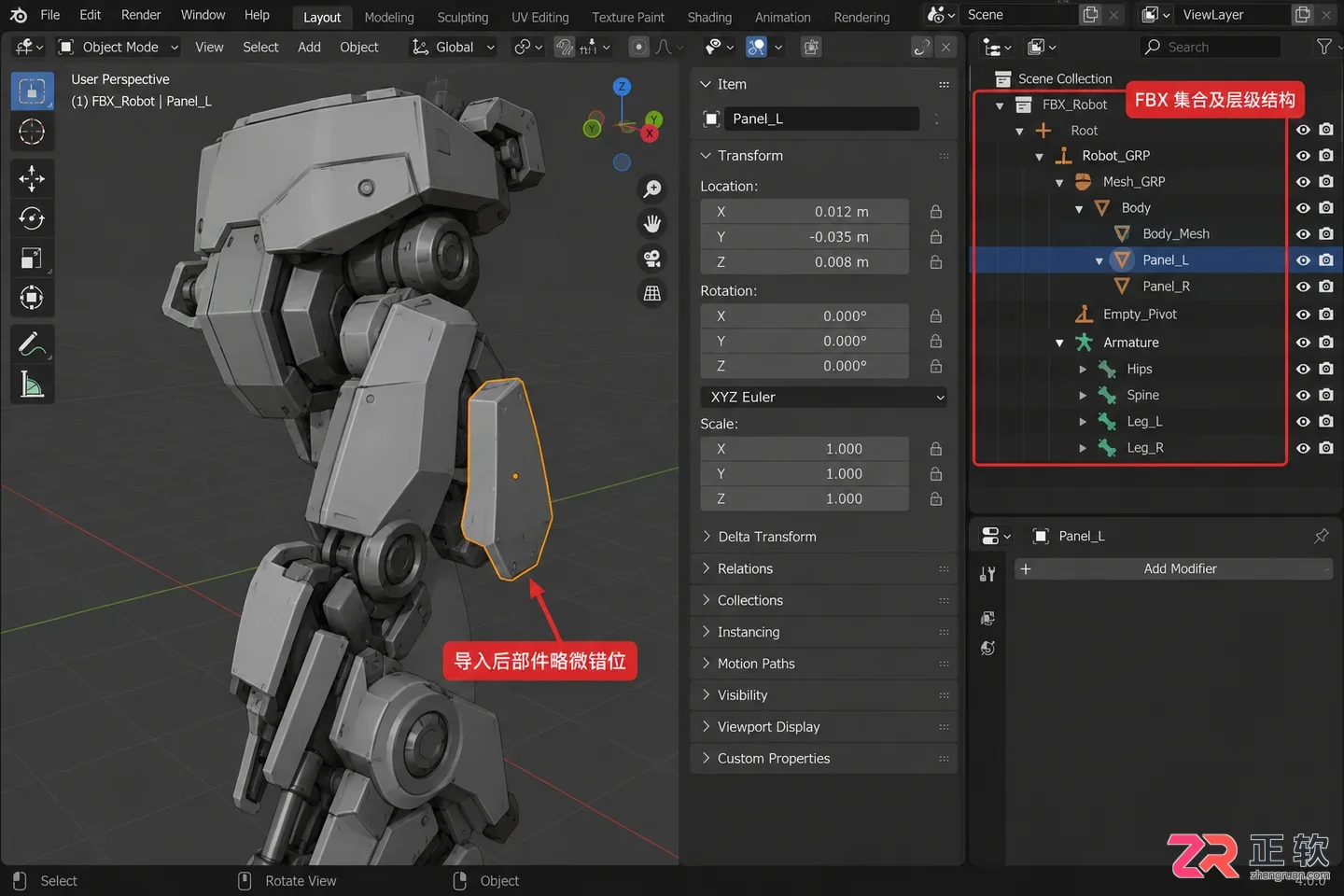

使用 N 侧栏核对数据

在 3D 视图中选中特定部件，按 N 打开侧栏。对比 Location、Rotation 和 Scale 数值。如果某个部件的坐标值极大或极小，且与其他部件不协调，可能是其局部原点或父级关系存在问题。

检查大纲视图层级

在右上角的大纲视图（Outliner）中，展开导入的集合。FBX 的结构通常包含网格、空物体（Empty）、骨骼和相机。注意观察父子关系：

• 某些部件的位置是由父对象（如根节点 Root 或空物体）控制的。
• 不要单独移动子网格来修复整体错位，因为一旦更新父级变换，子对象可能会再次偏移。
• 若发现部件散开，检查是否漏导出了根节点，或导出时未勾选“保留世界坐标”。

应用变换的注意事项

对于静态模型，若确认旋转和缩放已固定，可在对象模式下选中对象，按 Ctrl + A 选择 Rotation & Scale，将当前变换写入数据。但这会重置对象的旋转值为 0，缩放值为 1。若模型带有动画或需要保持原始层级结构，请勿随意应用变换，尤其是位置（Location），除非你明确需要改变模型的原点。

关于【骨骼与动画的特殊处理】

带骨骼的 FBX 模型更为复杂。骨骼在不同软件中的默认轴向、根骨位置和预旋转信息可能不同，导致导入后角色姿势扭曲或动画方向反向。

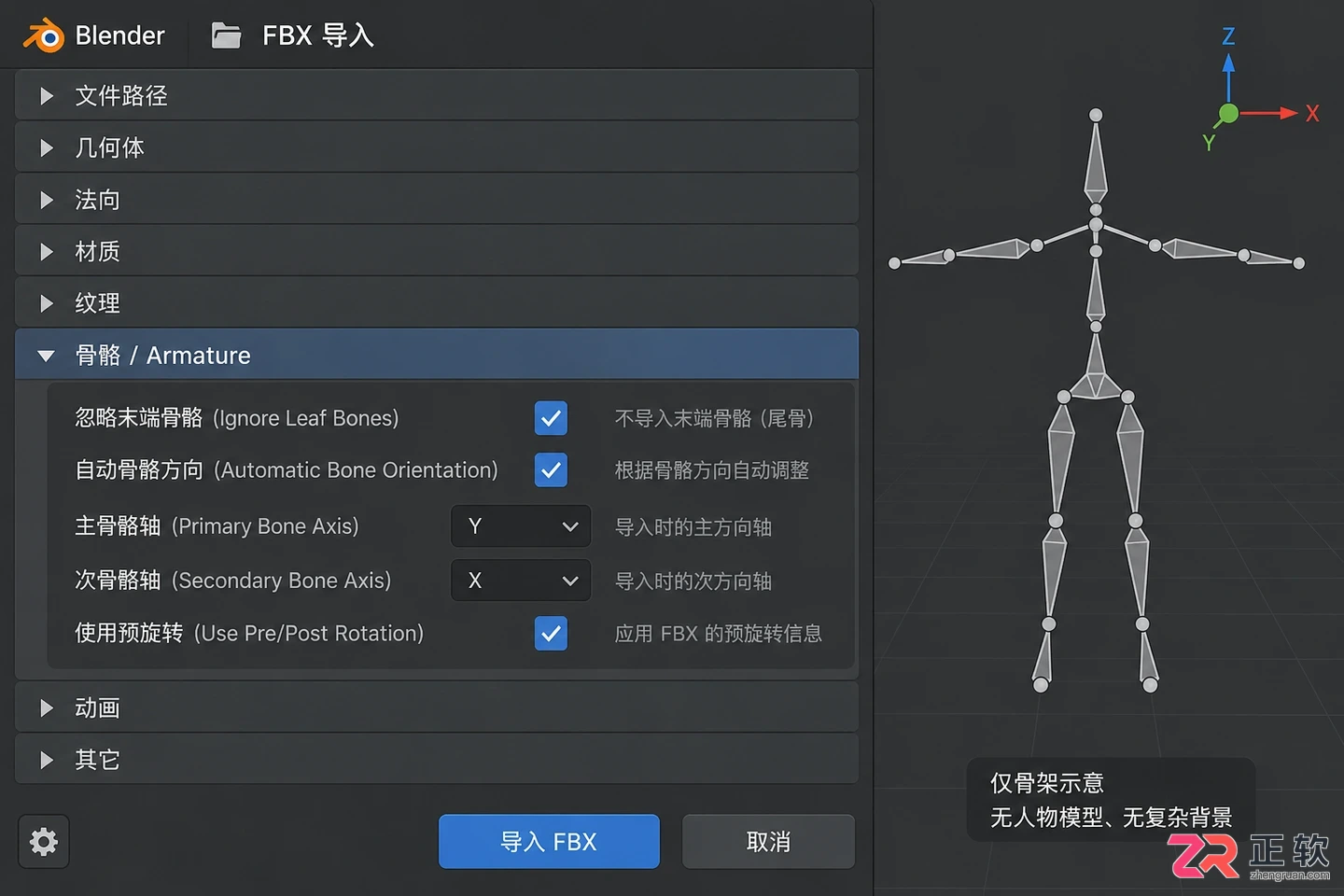

在导入面板的【骨骼】（Armature）区域，重点关注以下选项：

• Ignore Leaf Bones：忽略末端辅助骨骼，可简化骨架结构。
• Automatic Bone Orientation：让 Blender 尝试自动校正骨骼方向。若导入后骨骼轴向混乱，可尝试启用此项。
• Primary/Secondary Bone Axis：手动指定骨骼的主轴和次轴，适用于自动校正失效的情况。
• Use Pre/Post Rotation：使用 FBX 文件中存储的预旋转信息。若角色姿势怪异但网格正常，尝试切换此选项。

建议先用正确的 Forward/Up 轴导入，确认静态姿势基本正确后，再单独调试骨骼选项。每次只修改一个参数并重新导入测试，避免多重变量干扰。

关于【骨骼与动画的特殊处理】

关于【回归原点与整体调整】

若方向和比例已正确，但模型整体偏离世界原点（0,0,0），可进行整体复位。

1. 在大纲视图中选中包含模型的根集合或根空物体。
2. 按 Shift + S，选择 光标到世界原点（Cursor to World Origin）。
3. 使用移动工具（G 键），将选中对象的整体位置对齐到 3D 光标。

切勿逐个将每个网格的 Location 改为 0，这会破坏部件间的相对位置。若模型只是“看不见”，按 Home 键或双击小键盘句号，视图会自动聚焦到所有选中对象，此时再检查坐标是否为合理数值。

关于【源软件导出设置】

如果在 Blender 中反复调整仍无法完美修复，问题可能出在源文件的导出环节。回到源软件（如 Maya、3ds Max、C4D），检查 FBX 导出设置：

• Up Axis / Forward Axis：确保与 Blender 导入时的设置对应。
• Units：确认导出单位（厘米、米等）与 Blender 场景单位一致。
• Apply Transform：若在源软件中已应用变换，Blender 导入时应避免重复转换。
• Embed Media / Bake Animation：确保动画和纹理路径正确。

将源软件导出和 Blender 导入视为一对配套设置。例如，若源软件导出时选择了 Z Up，Blender 导入时也应相应调整 Up 轴设置，或通过 Manual Orientation 进行映射。

关于【验证与测试】

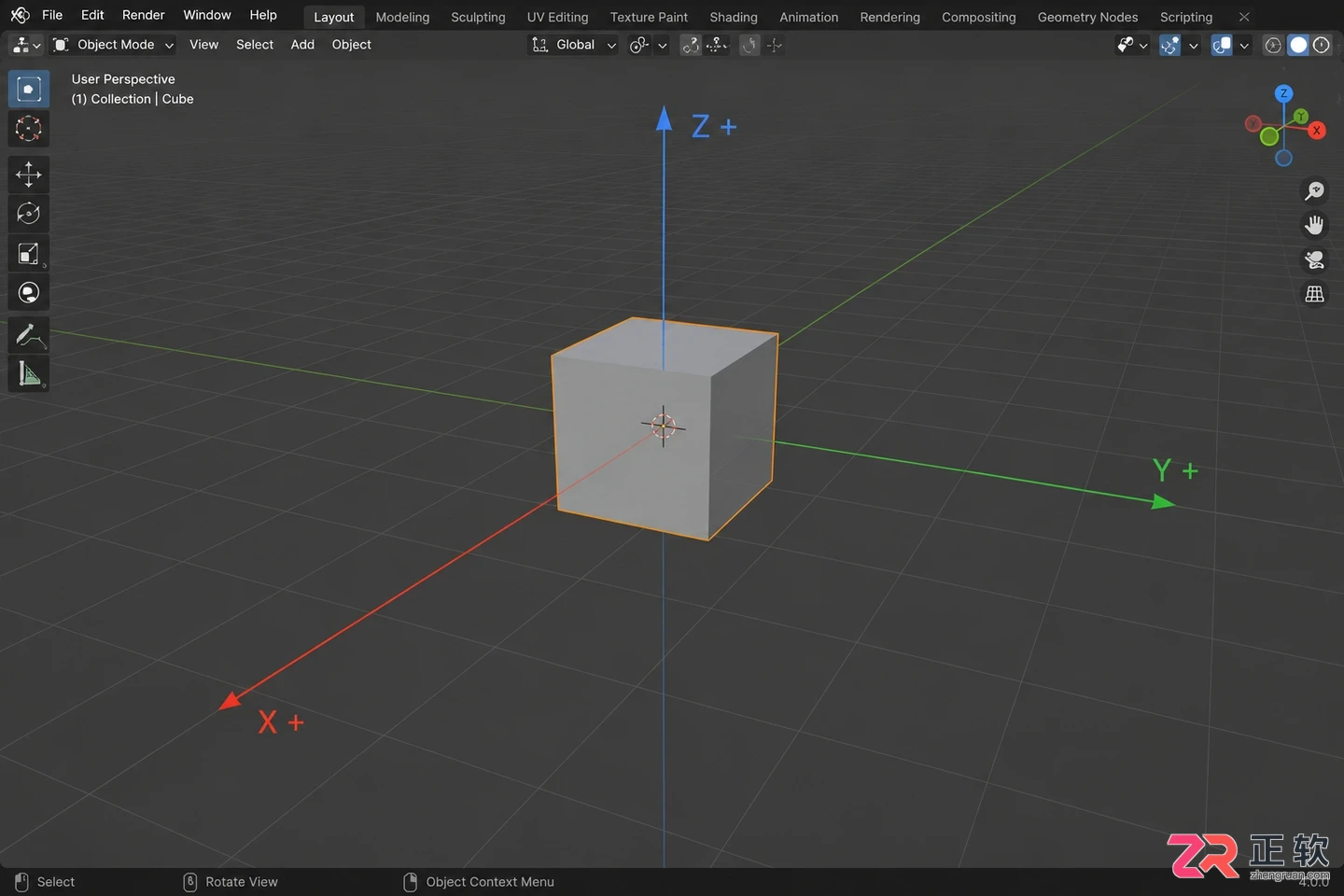

面对复杂的原始 FBX，建议先用一个简单的几何体（如立方体）从源软件导出测试。检查其在 Blender 中的表现：

1. 是否立在正确的 Z 轴方向。
2. 正面是否朝向 Y 轴正向。
3. 尺寸是否符合预期（如 1 米高的立方体在 Blender 中约为 1 个单位高）。

若简单模型正常而复杂模型错乱，说明问题集中在骨骼、动画或特定的层级结构上，需回到骨骼设置部分重点排查。修复完成后，保存为 .blend 文件，并尝试重新打开，确认坐标数据已稳定保存，无依赖外部链接导致的再次错位。

使用简单几何体验证导入设置，确认轴向、比例和朝向是否符合预期。
