axglyph教程 如何导出高清图片的详细操作步骤

AxGlyph绘制的流程图、曲线图和科研示意图可以直接从工作区导出为图片文件，也可以利用矢量特性进行高质量打印或排版。在开始导出前，需要先确认画布中的内容完整无误，并通过主菜单或右键菜单进入导出功能。以下将结合界面位置，介绍如何操作以获取清晰的图片输出。

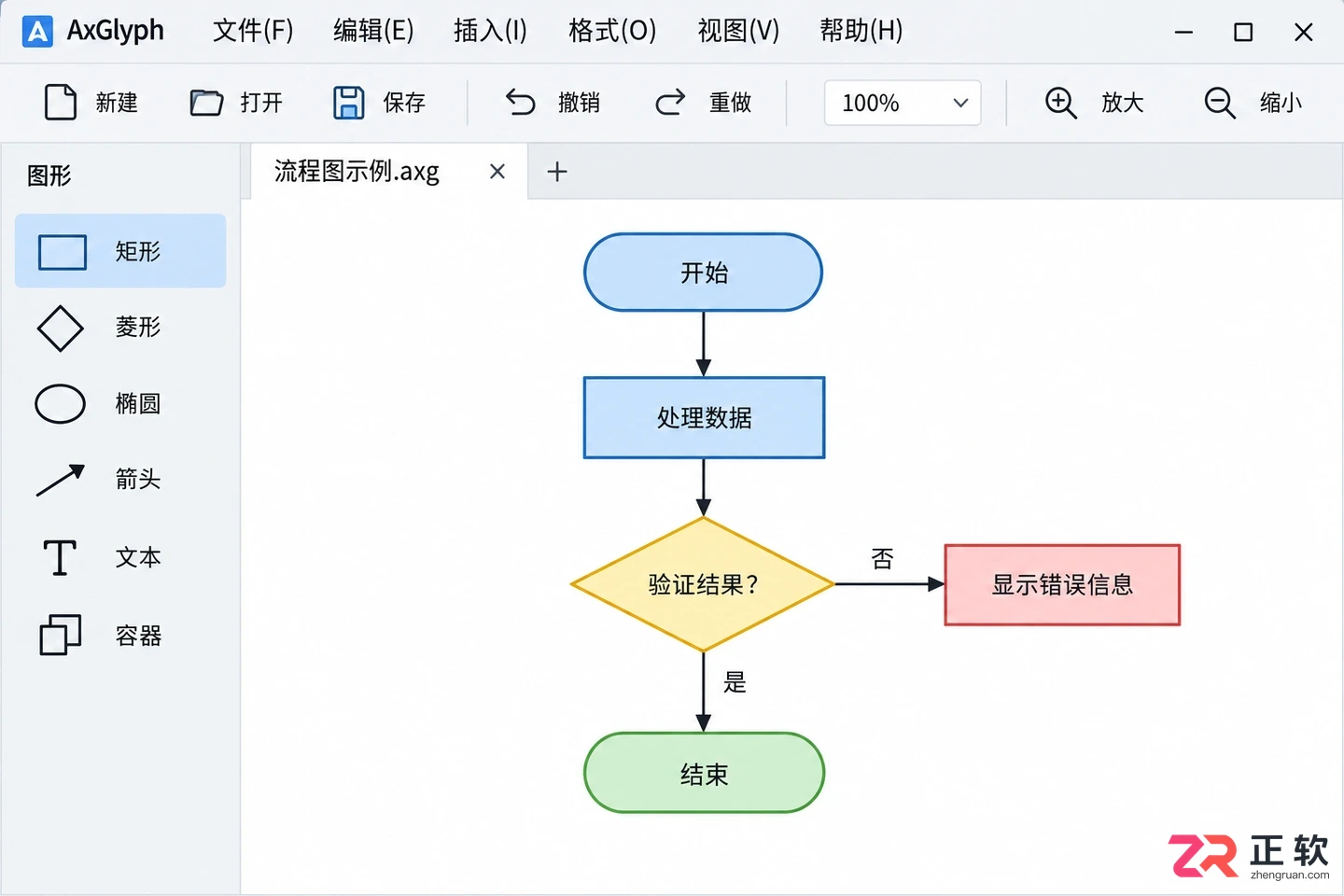

AxGlyph工作界面概览，展示主要操作区域

概述：先认识导出入口

打开AxGlyph并载入需要输出的图形后，首先检查工作区画布中的文字、线条和公式是否显示完整。图片导出的入口主要分布在两个位置：一是顶部的主菜单，适合按路径查找功能；二是工作区的右键菜单，适合在绘图过程中快速调用。此外，官方帮助文档指出可以使用Ctrl+E快捷键直接进入导出流程。

无论通过哪种方式进入，最终都会弹出文件保存对话框。在此对话框中，用户需要指定保存位置、输入文件名并选择目标文件格式。建议在导出前保留原始的AxGlyph工程文件，将导出的图片仅作为交付给他人或插入文档的副本使用。

关于【画布与图形内容】

在点击导出之前，务必先在画布上调整好图形的位置。确认标题、坐标轴、图例、数学公式以及指示箭头没有被其他对象遮挡。对于复杂的流程图或数据曲线，要特别留意文字字号是否过小、线条是否有重叠，以及画布边缘是否意外截断了部分图形元素。

如果图片最终用于学术论文发表或高精度打印，应优先保持原始矢量工程的完整性，避免采用屏幕截图后再放大的方式。AxGlyph的对象支持按矢量图形输出，这意味着在打印或转换为PDF时，其质量不会因屏幕分辨率的限制而降低。

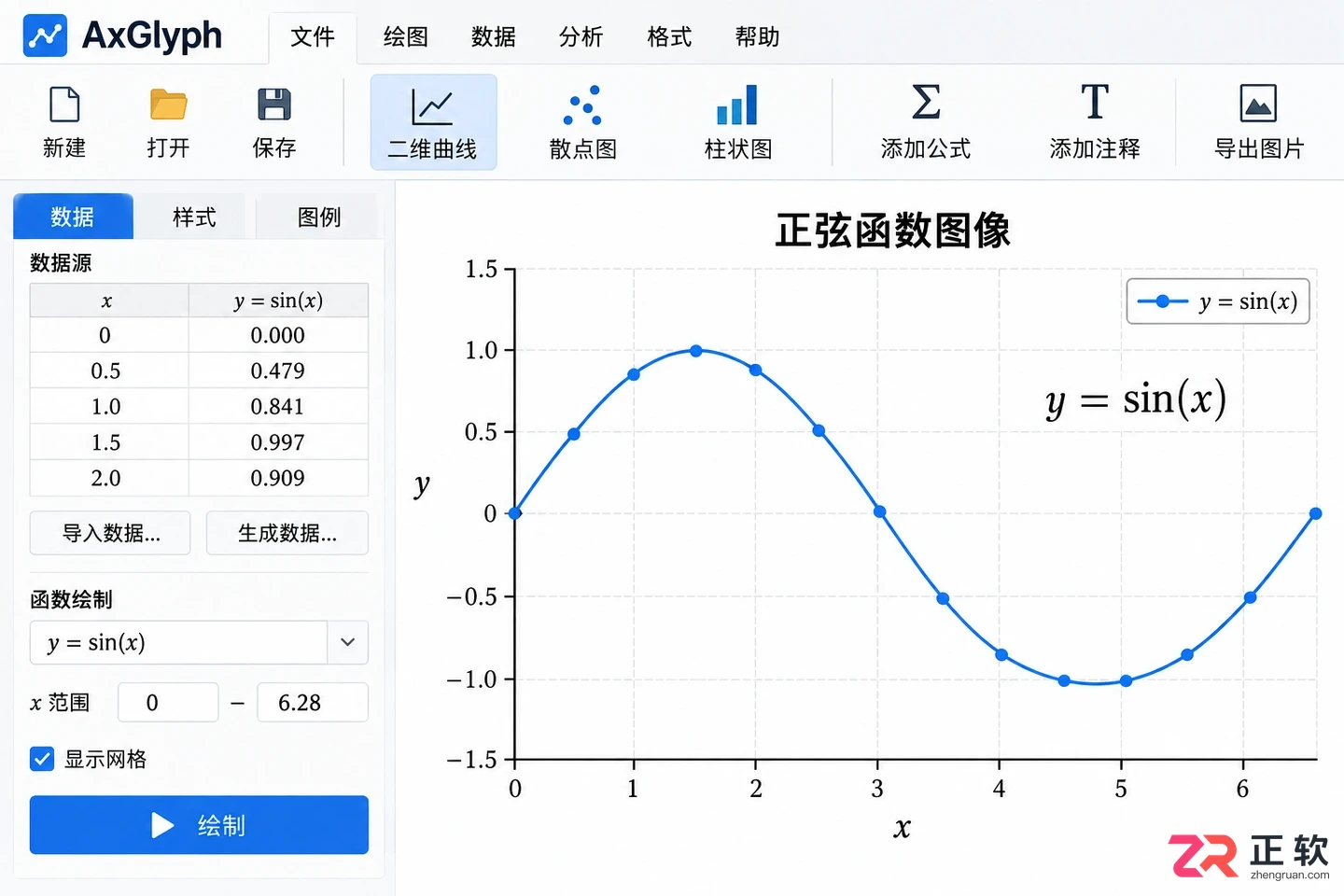

调整后的画布内容，确保元素无遮挡

关于【图片导出菜单】

在主菜单中找到图片导出相关的子菜单项，或者在工作区空白处点击右键，选择对应的图片输出功能。按下Ctrl+E也是进入该界面的快捷方式。进入导出设置后，操作流程通常如下：

1. 选择输出文件的目标文件夹。
2. 输入易于识别的文件名。
3. 在格式下拉列表中选择目标类型。

根据官方帮助文档，AxGlyph支持的图片格式包括BMP、JPG、GIF、PNG、TIFF和EMF。选择格式时应结合后续用途：PNG适合需要透明背景或无损保存的场景；JPG适合对文件大小敏感且内容为照片式的场景；TIFF常用于部分出版和排版流程；EMF则适合需要矢量特性或在Windows文档中保持高兼容性的场景。具体可用格式可能受当前软件版本和操作系统环境的影响。

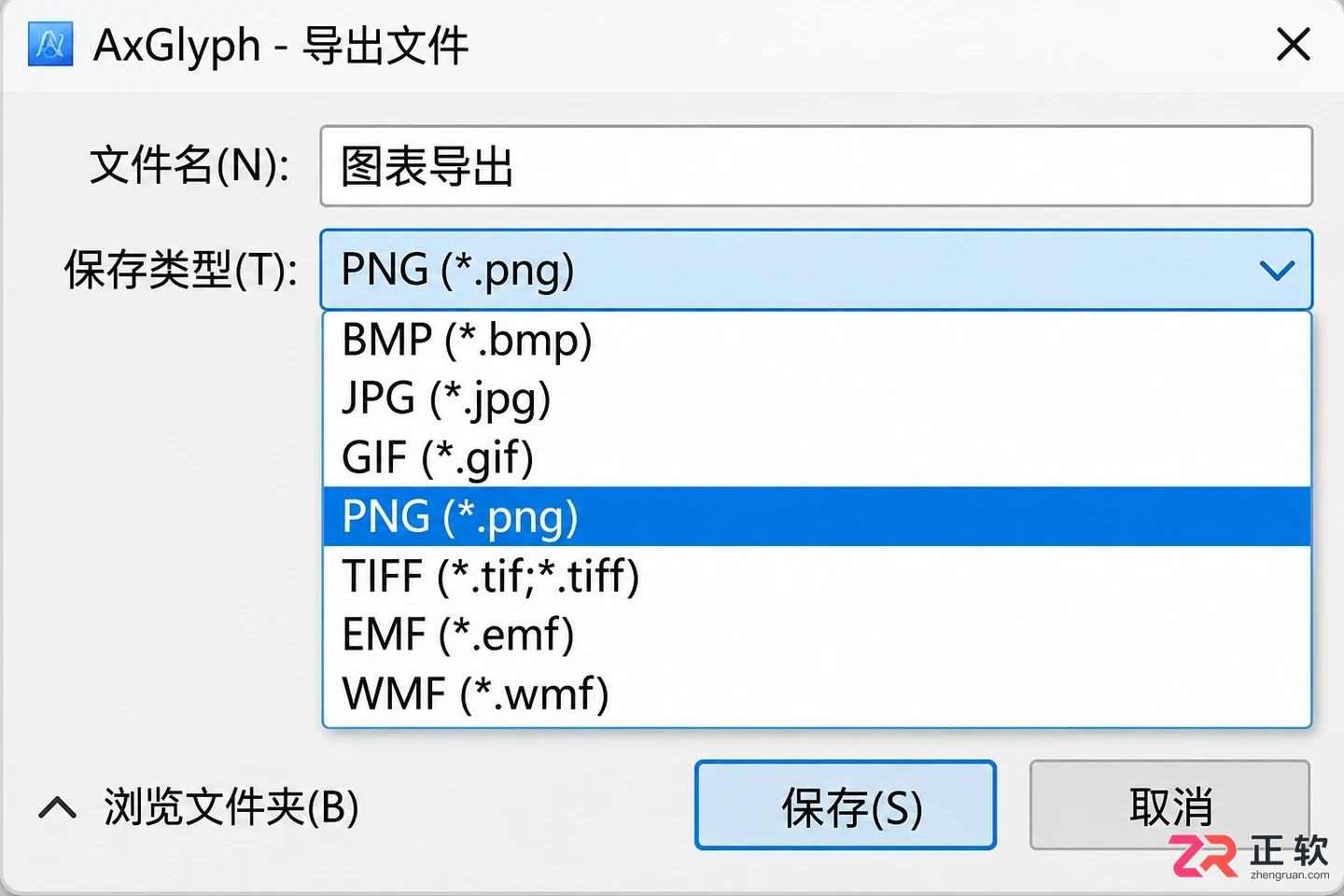

导出对话框中的格式选择界面

关于【高清输出格式】

所谓的“高清”并非简单地将低分辨率截图放大。对于包含大量线条、文字和公式的图形，优先使用AxGlyph的矢量输出功能，或导出为能保留清晰边缘的格式。当必须使用栅格图片（位图）时，再选择PNG或TIFF等格式。

如果接收方（如期刊编辑部或合作方）明确指定了格式要求，应严格遵循其投稿、排版或办公软件的标准。需要注意的是，JPG、PNG、TIFF和EMF在透明背景支持、压缩算法、可编辑性以及跨软件打开的表现上存在显著差异，不可混为一谈。由于官方帮助未承诺所有版本统一的固定像素尺寸或DPI设置，因此不要擅自填写不存在的分辨率数值，而应依赖矢量优势或实际预览效果。

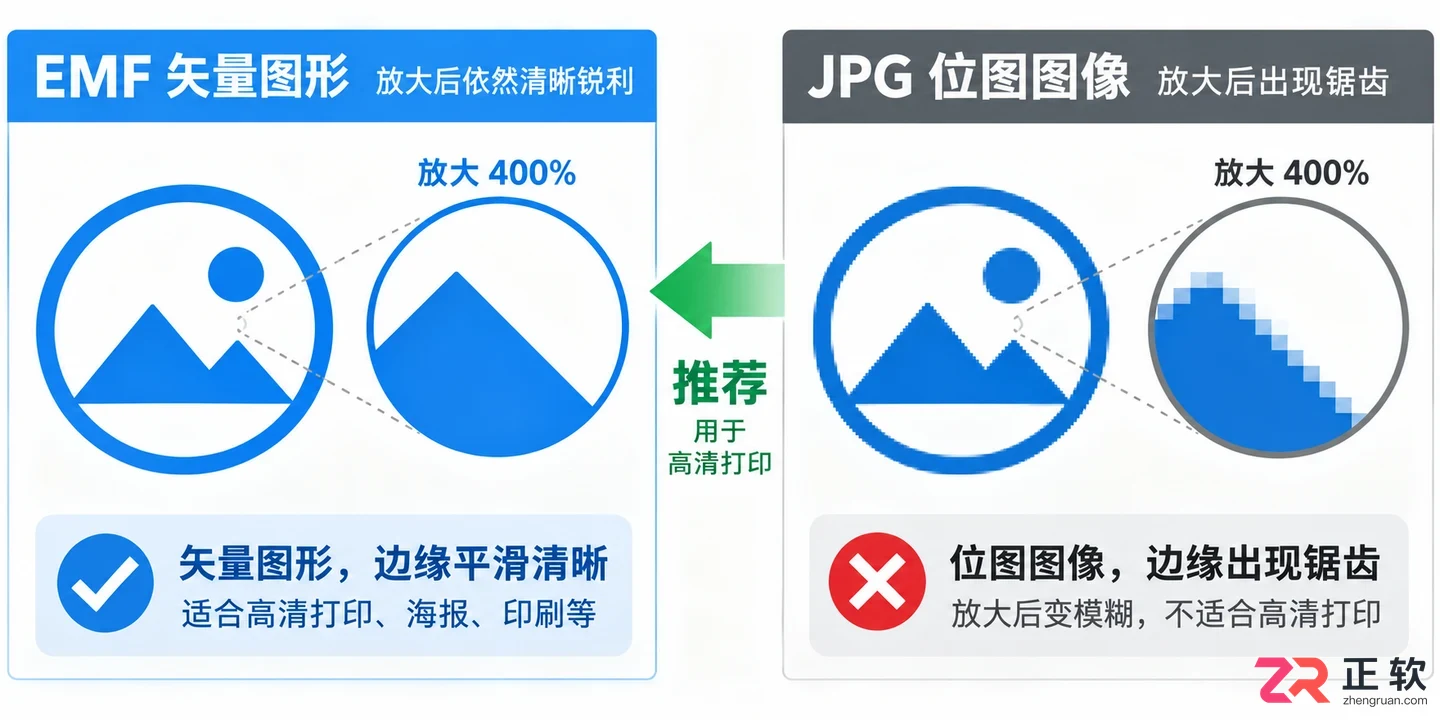

矢量输出与位图格式的适用场景示意

关于【文件名与保存位置】

在导出对话框中，建议制定清晰的文件命名规则，例如在原工程名后追加图形用途或版本号。将文件保存到论文、项目或交付专用文件夹时，最好将原始AxGlyph工程文件与导出的图片分开放置，以防后续修改源文件时误覆盖已导出的成品。

导出完成后，应立即打开生成的图片进行检查。重点观察四个区域：画布边界是否完整、文字是否清晰可辨、公式符号是否正确显示、线条端点是否平滑。如果图片计划插入Word、演示文稿或网页，应在实际排版尺寸下查看效果，而不仅仅是在图片查看器中放大检查。

关于【复制与抓取图片】

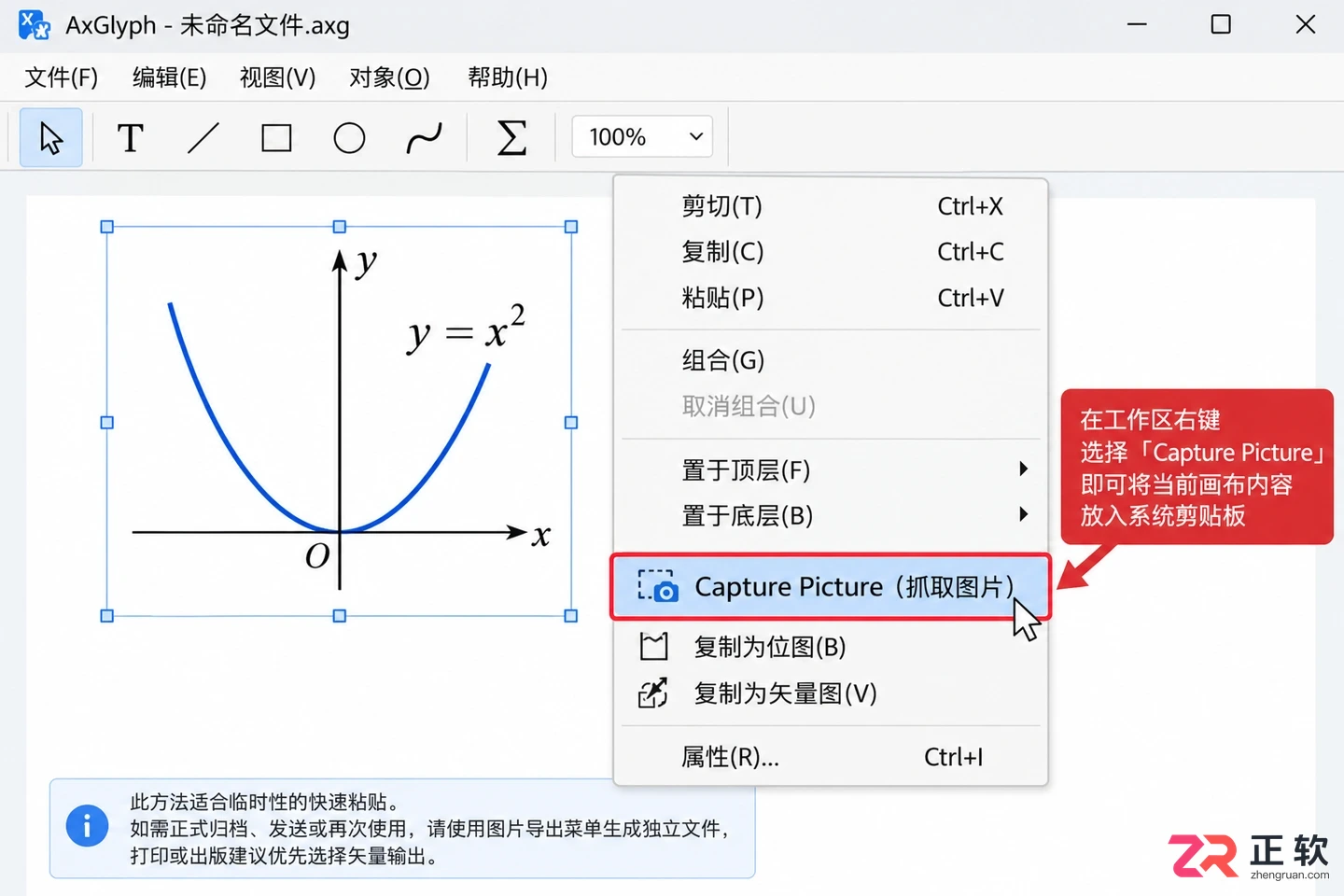

若只需将当前工作区内容快速粘贴到其他软件中，可以在工作区右键选择【Capture Picture】等图片抓取功能。AxGlyph会将当前画布内容放入系统剪贴板。这种方法适合临时性的快速粘贴，但它与生成独立图片文件的路径不同。

对于需要正式归档、发送邮件或再次使用的场景，应优先使用图片导出菜单生成独立文件；若涉及打印或出版，则优先考虑矢量输出。这样可以避免将一次性的剪贴板内容误当作最终交付文件，确保工作的规范性与可追溯性。最后，在目标软件中打开导出文件，确认透明背景、字体显示、公式符号和线条比例均符合预期，即可结束本次导出操作。
