blender纹理坐标和映射怎么调出节点操作教程

在 Blender 中调节纹理的位置、方向和大小，核心在于理解坐标空间与向量变换。通常不需要反复修改模型网格，只需在 Shader Editor（着色器编辑器）中将【Texture Coordinate】节点与【Mapping】节点串联，即可灵活控制程序纹理或图像纹理的显示效果。本文将带你认识相关界面区域，理清节点连接逻辑，并说明常用参数的实际作用。

关于【Shading】工作区和【Shader Editor】

打开 Blender 后，点击顶部工作区标签栏中的【Shading】，进入专门的材质编辑环境。此时界面下方或中央通常会显示【Shader Editor】窗口。这是构建材质节点的主要画布。

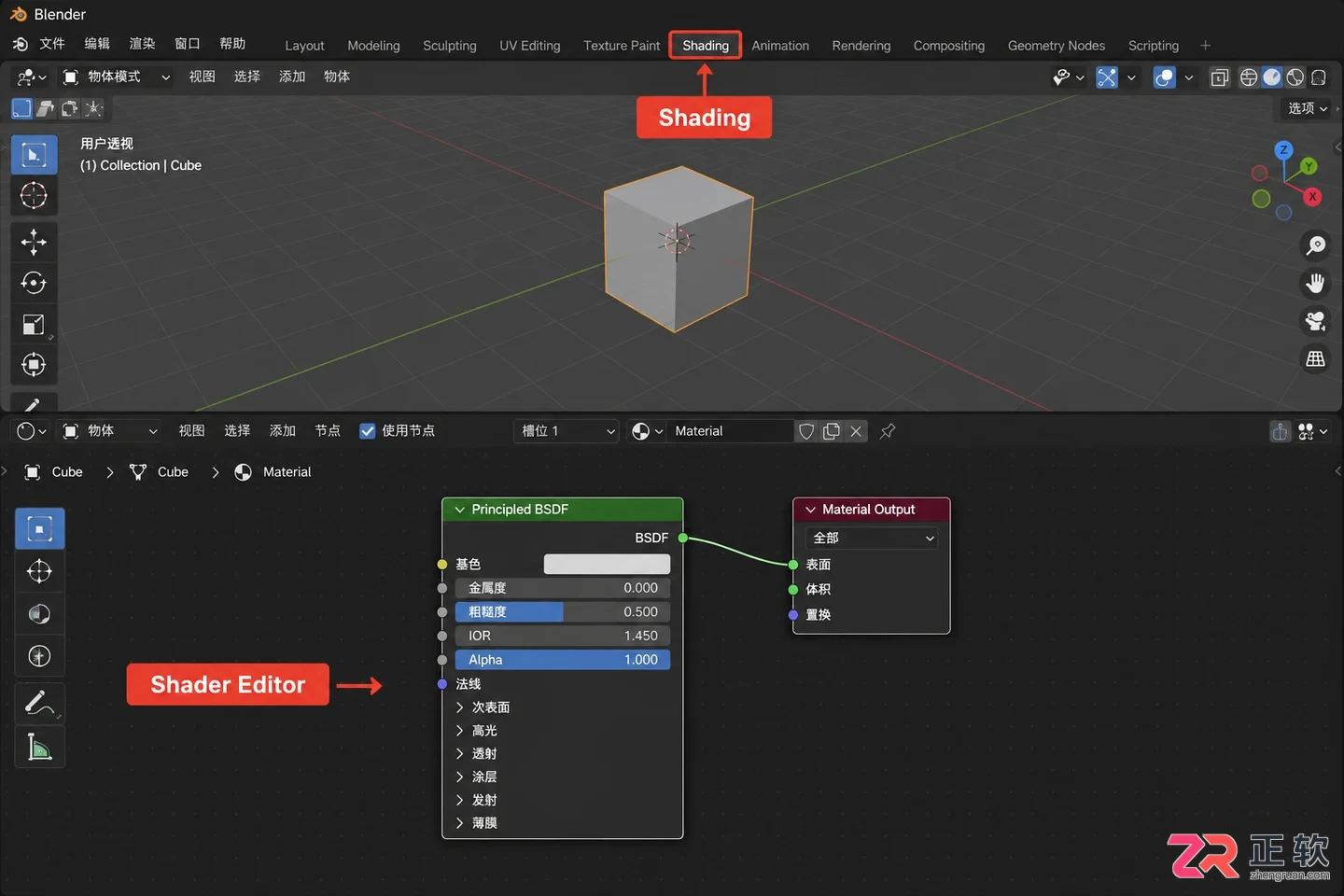

Blender Shading 工作区，底部显示 Shader Editor 节点编辑器

在开始连接节点前，请确认 Shader Editor 顶部的对象选择器和材质槽处于正确状态。如果选错了对象或材质，后续添加的节点将无法应用到目标模型上。若当前区域显示的不是节点编辑器，可点击窗口左上角的图标，从列表中选择【Shader Editor】。在默认的材质节点模式下，画布中通常已存在【Principled BSDF】和【Material Output】节点，我们将在这两个节点之前插入坐标控制模块。

关于【Texture Coordinate】节点

【Texture Coordinate】节点是纹理数据的源头，它决定了纹理“依附”于模型的哪种空间关系。在 Shader Editor 画布中按下 Shift+A，搜索并添加【Texture Coordinate】节点。

该节点没有输入端，右侧提供多种坐标输出选项，常用的包括：

• Generated：基于物体边界框生成的归一化坐标。适合快速测试程序纹理，无需 UV 展开即可看到效果。
• UV：读取模型当前的活动 UV 图层。这是图像纹理贴图的标准来源，要求模型已完成 UV 展开。
• Object：使用对象局部空间坐标。适合需要纹理随物体移动而相对静止，或通过空物体控制纹理位置的场景。
• Normal：基于表面法线方向。常用于制作各向异性或特定方向的光照效果。

对于初学者，若只是测试噪声、波浪等程序纹理，优先使用 Generated；若需张贴具体的图片纹理，则必须使用 UV 输出。

关于【Mapping】节点

【Mapping】节点用于对输入的向量坐标进行几何变换。同样通过 Shift+A 搜索添加，路径通常为 Vector > Mapping。它接收一个向量输入，经过平移、旋转和缩放处理后，输出新的向量。

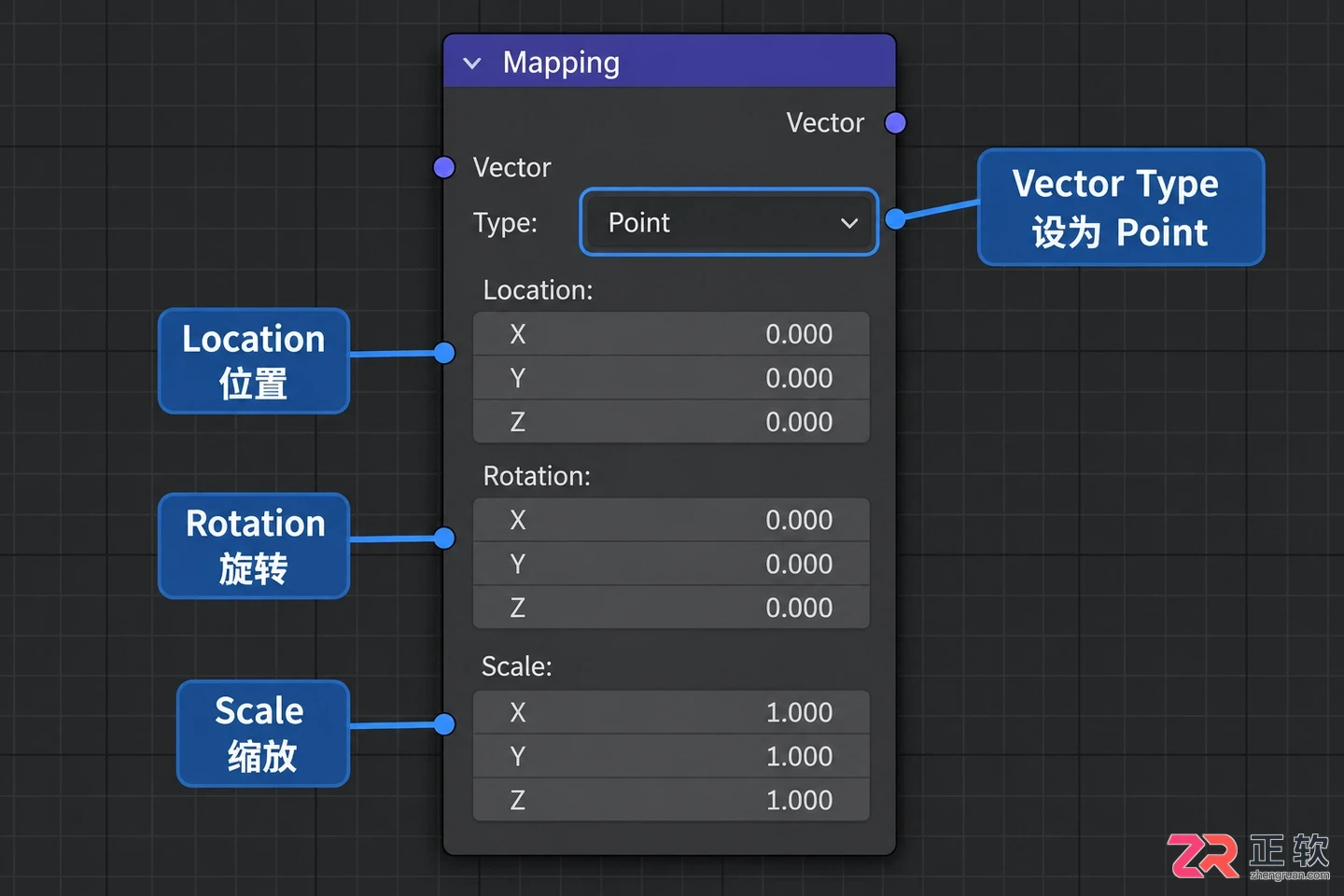

Mapping 节点中的 Location、Rotation 和 Scale 参数区域

节点中部包含三个核心参数组：

• Location（位置）：沿 X、Y、Z 轴平移坐标原点。注意，这里移动的是纹理坐标系，视觉上纹理会在模型表面滑动。
• Rotation（旋转）：绕各轴旋转坐标空间。输入值通常为角度，用于调整纹理的方向。
• Scale（缩放）：改变各轴的比例。增大数值会使纹理在模型表面变得更密集（变小），减小数值则使纹理变大。

保持默认的 Vector Type 为 Point 即可满足大多数常规纹理调整需求。只有在处理特殊向量场或需要反向变换逻辑时，才需切换至 Texture 模式。

关于坐标节点的连接顺序

正确的连接顺序是确保控制生效的关键。标准的信号流向如下：

1. 将【Texture Coordinate】的某个输出（如 Generated 或 UV）连接到【Mapping】节点的 Vector 输入。
2. 将【Mapping】节点的 Vector 输出连接到纹理节点（如 Noise Texture、Image Texture）的 Vector 输入。
3. 最后将纹理节点的 Color 或 Fac 输出连接到【Principled BSDF】的 Base Color 或其他相应输入。

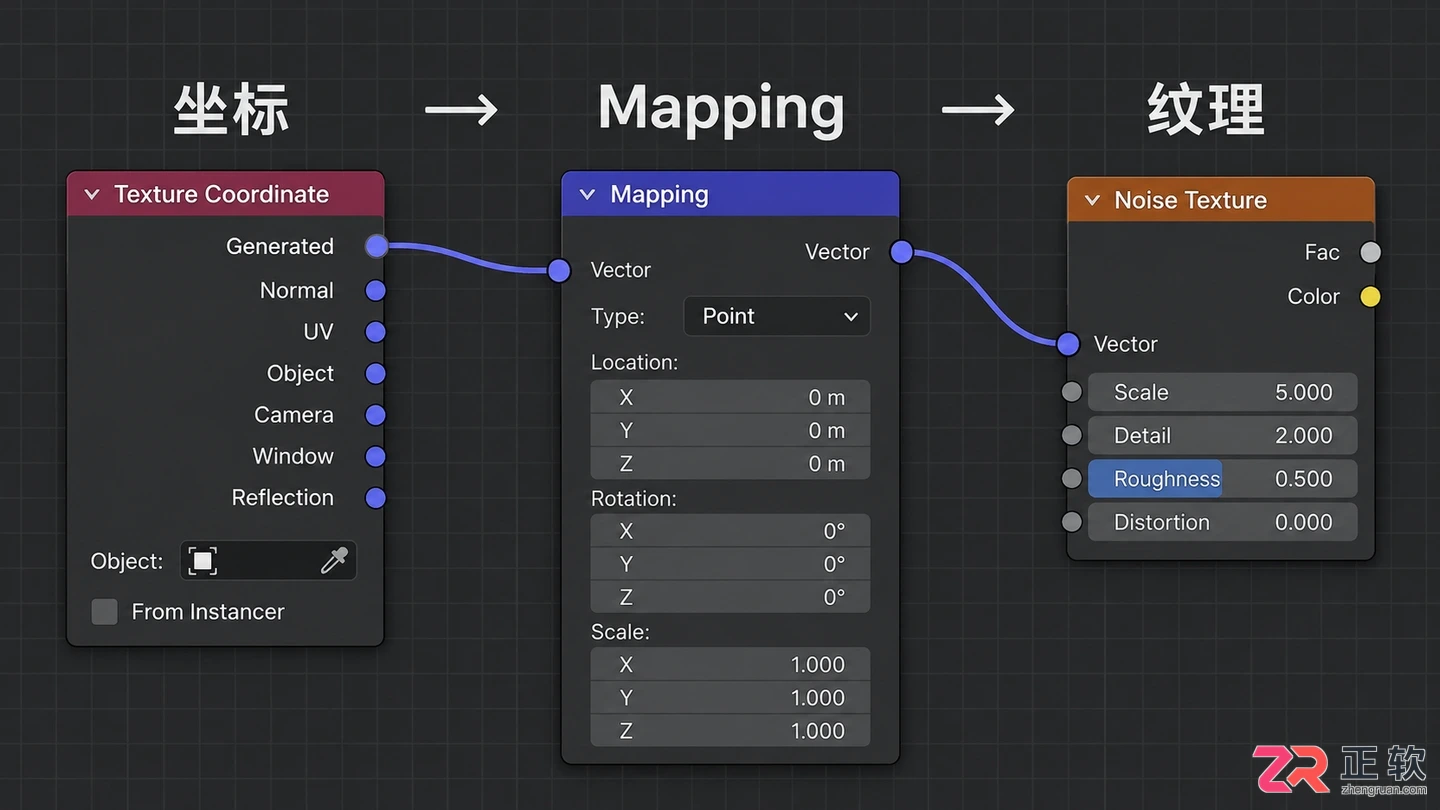

Texture Coordinate 连接 Mapping 再连接纹理节点的典型线路

这种串联结构使得【Mapping】节点成为纹理坐标的“控制台”。当你调整 Mapping 中的参数时，后续的纹理节点会实时接收变换后的坐标数据，从而在预览球或 3D 视图中呈现变化。

关于程序纹理的调整

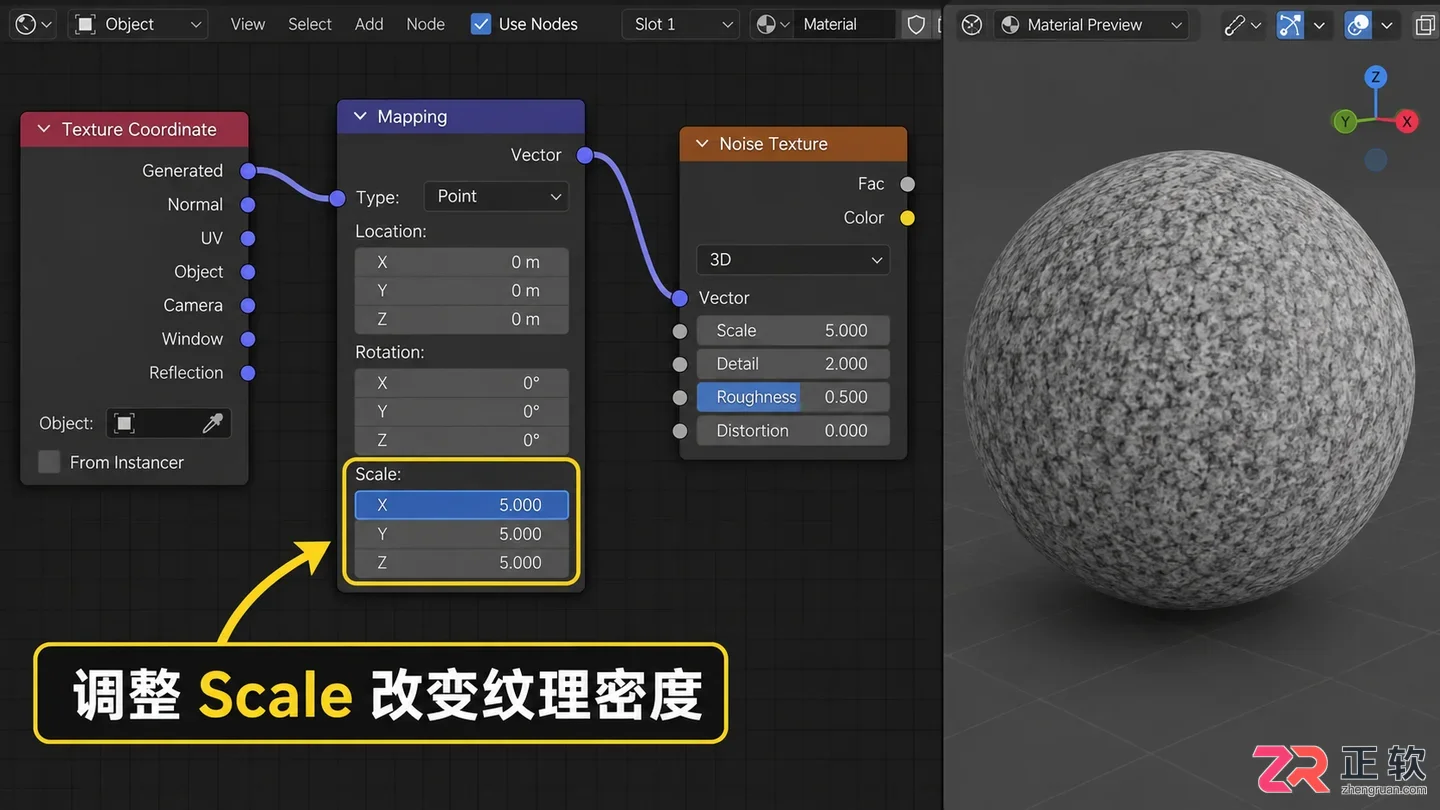

以【Noise Texture】为例，使用 Generated 坐标可以快速获得均匀的噪波分布。连接好节点后，尝试调整 Mapping 节点的 Scale 参数。你会发现，随着 Scale 值增大，噪波图案在模型表面变得更加细碎密集；反之则变得平缓宽大。

若需移动噪波位置，调整 Location 参数。需要注意的是，坐标变换与物体变换不同：增加 X 轴的 Location 值，视觉上图纹可能向负方向移动，这是坐标系平移的正常数学表现。建议每次只调整一个轴向的参数，以便直观判断影响。

关于程序纹理的调整

关于图像纹理与【UV】

当使用【Image Texture】节点加载图片时，坐标来源应切换为【Texture Coordinate】的 UV 输出。此时，Mapping 节点的作用是对已展开的 UV 进行二次微调。

在这种连接下，Mapping 可以统一修正贴图的偏移、旋转或缩放比例，而无需回到 UV Editor 中重新排布 UV 岛。但如果图像出现严重的拉伸、断裂或接缝错位，这通常是 UV 展开本身的问题，仅靠 Mapping 节点无法彻底解决，仍需检查基础 UV 布局。

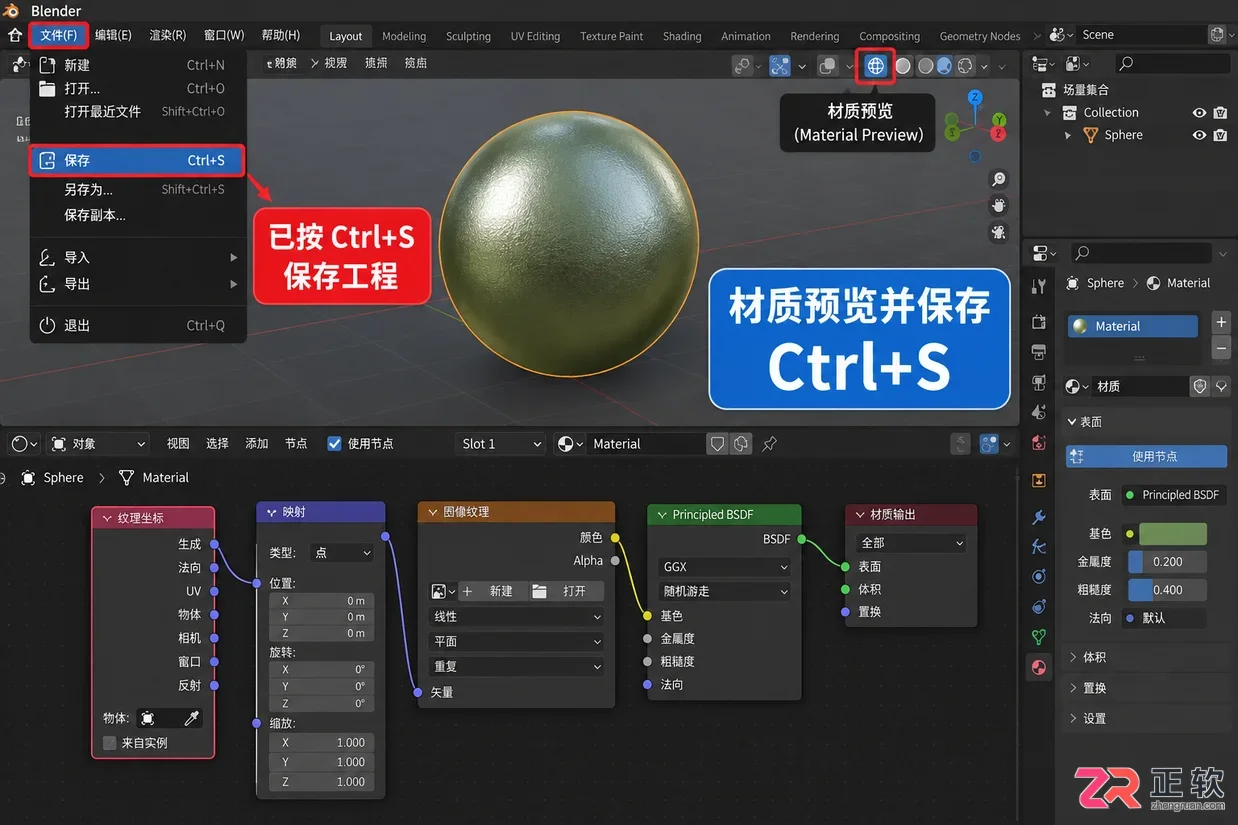

关于预览与保存

在调整过程中，确保 3D 视图处于【Material Preview】（材质预览）或【Rendered】（渲染）模式，以便实时观察节点变化。若视图无反应，请检查是否选中了正确的对象和材质槽。

完成调整后，记得按 Ctrl+S 保存文件。若需在多个材质间复用这套坐标控制逻辑，可以将 Texture Coordinate 和 Mapping 节点选中后按 Ctrl+G 编组，或直接复制节点树到其他材质中，但需注意检查图像路径和对象坐标的适用性。
