blender 导入 obj 贴图不显示解决教程

把 OBJ 模型导入 Blender 后，如果模型呈现单一的灰色或原本应有的纹理完全消失，这通常不是几何体损坏，而是材质关联环节出现了断点。OBJ 格式主要记录网格顶点信息，而颜色、贴图等材质数据往往依赖同名的 MTL 文件和外部图片资源。只要理清文件关系并修正引用路径，大部分贴图丢失问题都能迅速解决。

概述：确认文件完整性

一个完整的带材质 OBJ 资源包，至少应包含 .obj 网格文件、.mtl 材质库文件以及若干纹理图片（如 .jpg, .png）。OBJ 文件本身只告诉 Blender “形状是什么”，MTL 文件则描述 “表面看起来像什么”，而图片则是具体的皮肤。

在导入前，请先检查下载或接收的文件夹。如果只有 .obj 而没有 .mtl 和图片，或者 MTL 文件中引用的图片文件名在实际文件夹中找不到，那么导入后没有贴图是正常现象。此时需要联系资源提供方补齐文件，或将散落的文件整理到同一目录下。

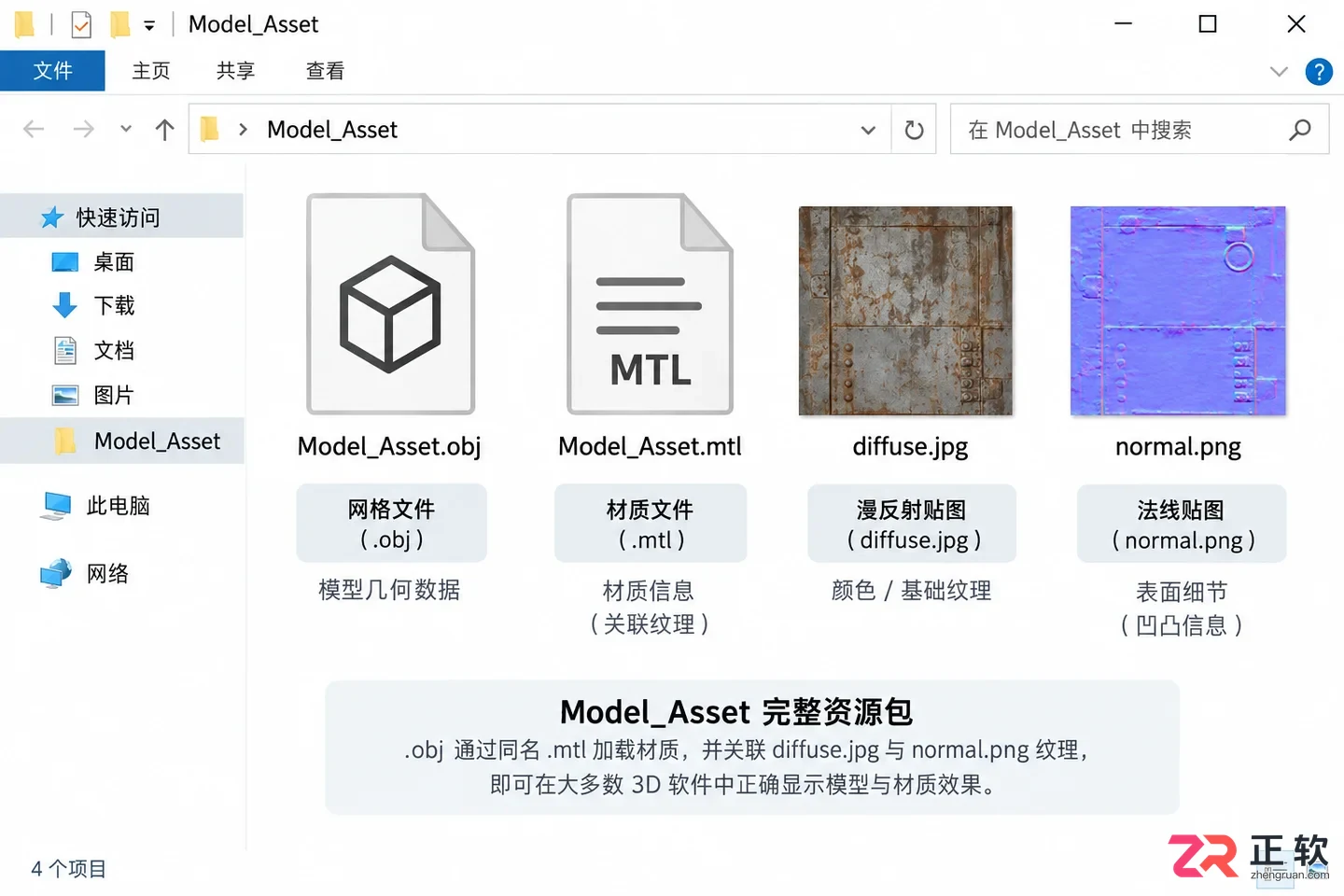

完整的 OBJ 资源应包含 obj、mtl 及纹理图片

关于导入设置与 MTL 匹配

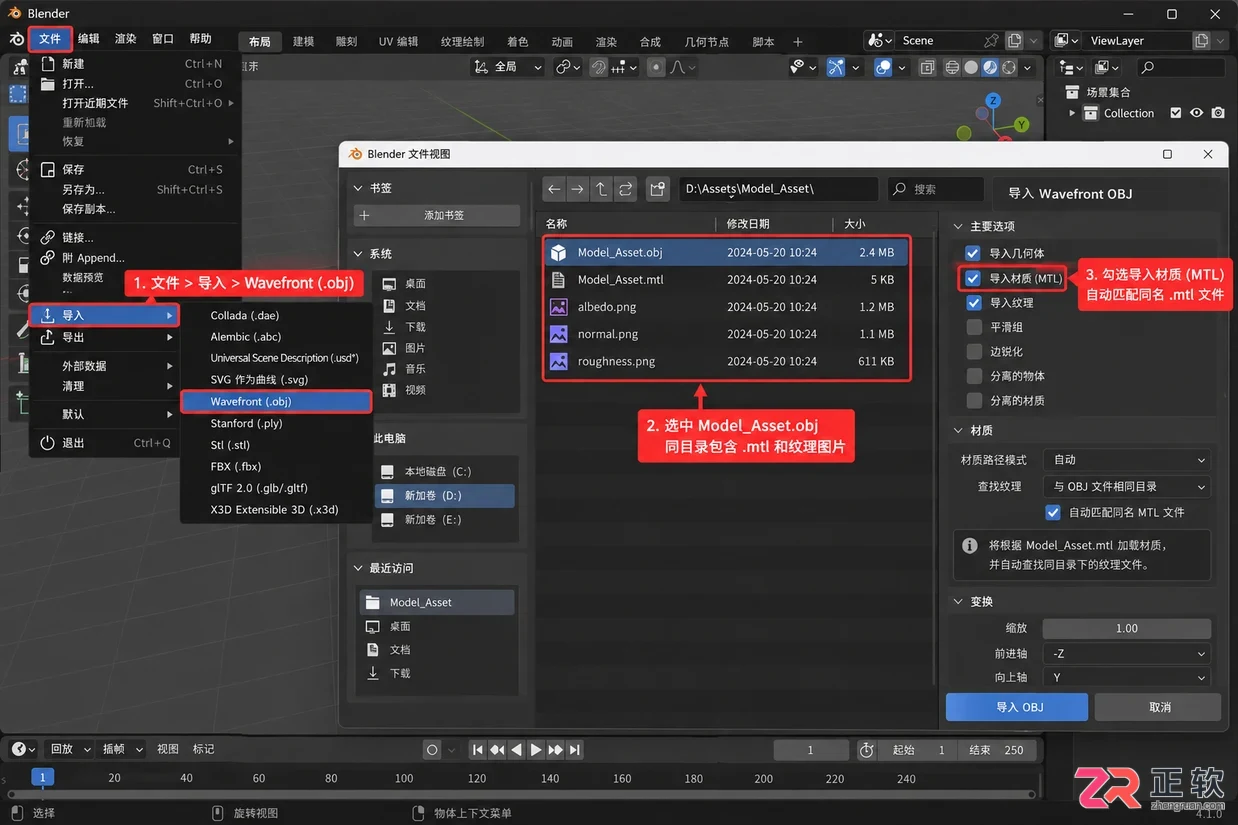

打开 Blender，点击顶部菜单的【File】>【Import】>【Wavefront (.obj)】（部分新版本可能位于【Import/Export】子菜单下）。在弹出的文件浏览器中选中目标 .obj 文件。

导入面板右侧有一些选项，通常保持默认即可，但需留意轴向设置是否符合预期。关键在于，Blender 会自动在与 .obj 相同的目录下寻找同名的 .mtl 文件。如果 MTL 文件缺失，或者其内部记录的图片路径指向了原创作者电脑上的绝对路径（如 C:\Users...），Blender 就无法自动加载纹理，导致模型显示为默认的白色或灰色材质。

关于导入设置与 MTL 匹配

切换到正确的视图着色模式

导入完成后，首先观察 3D 视图窗口右上角的着色球图标。如果当前选中是【Wireframe】（线框）或【Solid】（实体），你可能只能看到模型的轮廓或单色灰模，这是视图显示逻辑决定的，并非材质丢失。

请点击【Material Preview】（材质预览）按钮，该模式会使用内置灯光和环境来展示材质的基本效果。如果需要查看更接近最终渲染的光影反应，可以切换到【Rendered】（渲染）模式。如果在材质预览模式下依然看不到贴图，说明材质数据确实没有正确链接。

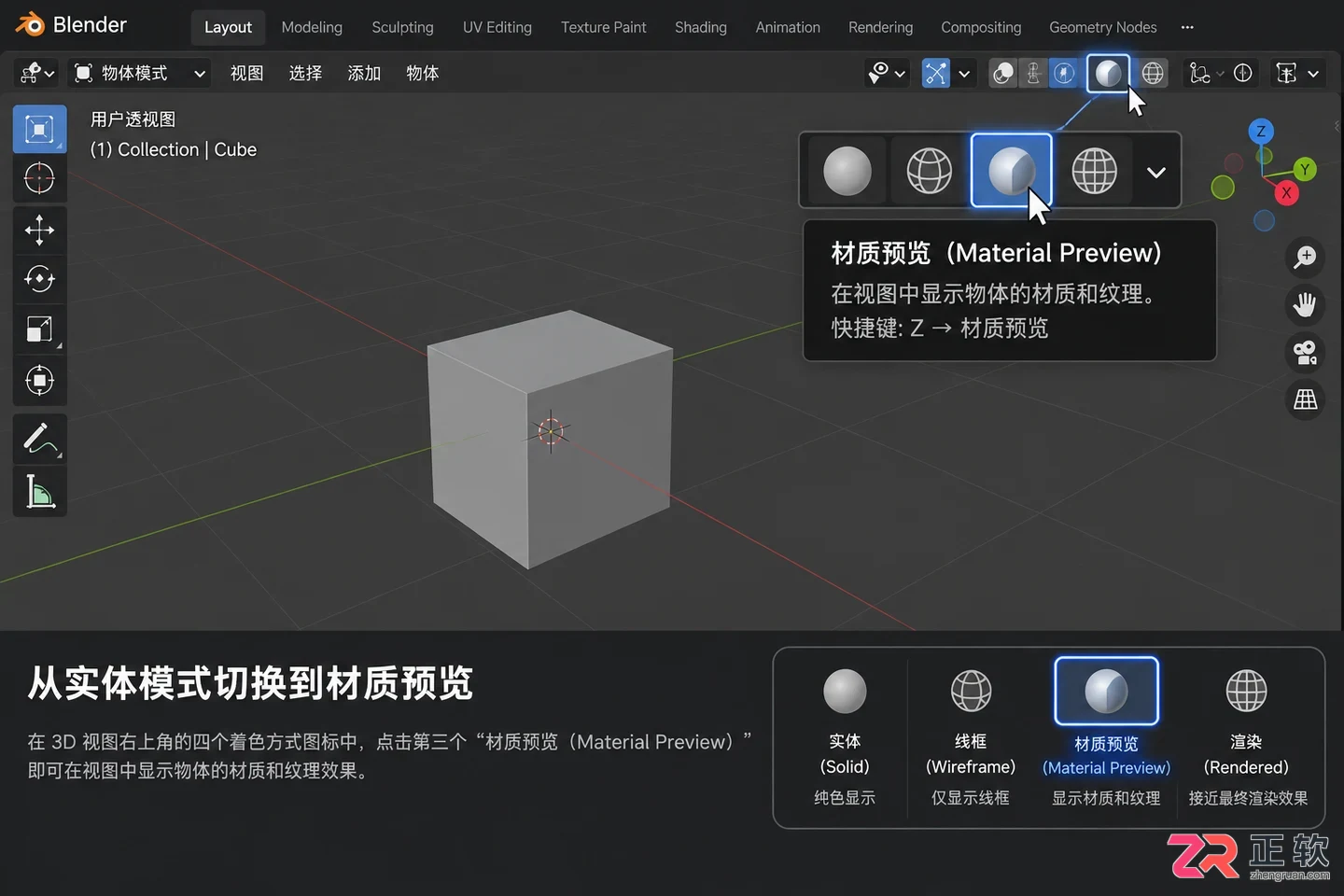

切换到 Material Preview 模式以查看材质

使用 Find Missing Files 修复路径

这是解决贴图丢失最高效的方法。当 Blender 提示找不到外部文件时，点击顶部菜单【File】>【External Data】>【Find Missing Files】。

在弹出的文件浏览器中，导航到存放纹理图片的根文件夹，然后点击【Find Missing Files】按钮。Blender 会递归扫描该目录及其子文件夹，尝试将场景中断裂的材质节点重新连接到找到的图片上。操作完成后，回到 3D 视图，贴图通常会立即恢复显示。

检查 UV 映射与节点连接

如果路径修复后贴图仍不显示，或者显示为拉伸的色块，需要检查两个技术细节：

1. UV 映射：选中模型，进入【UV Editing】工作区。如果 UV 编辑器中是一片空白或杂乱的线条，说明模型没有有效的 UV 展开数据。没有 UV，Blender 就不知道如何将二维图片包裹到三维模型上。这种情况需要重新展开 UV 或索取带有正确 UV 的模型文件。
2. 节点连接：在【Shading】工作区，查看材质节点树。确认【Image Texture】节点的输出是否连接到了【Principled BSDF】的【Base Color】输入端。有时导入过程会导致节点断开，手动重新连接即可。

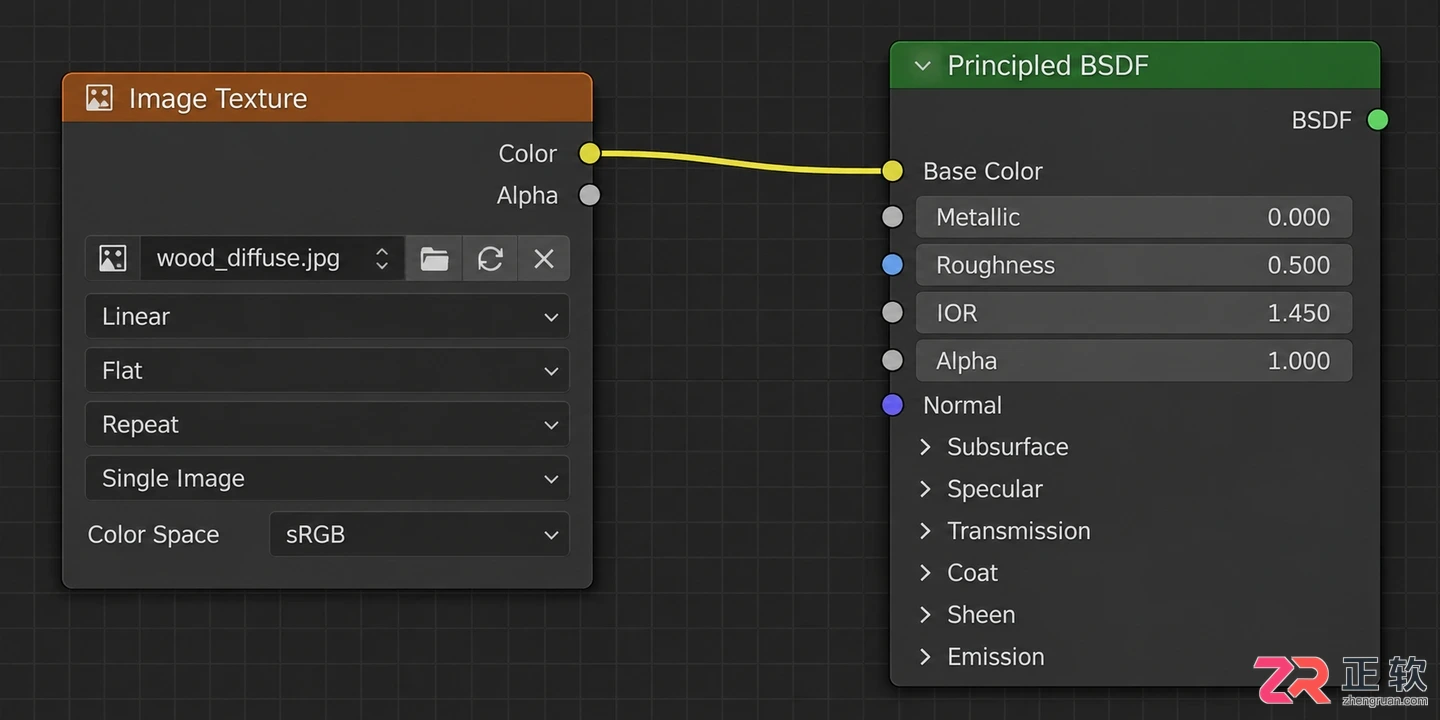

检查 Image Texture 与 Principled BSDF 的连接

打包资源以防再次丢失

为了避免下次移动文件或发送给他人时再次出现贴图丢失，建议在修复完成后进行资源打包。点击【File】>【External Data】>【Pack Resources】。

这一操作会将所有引用的外部图片直接嵌入到 .blend 工程文件中。虽然这会增大文件体积，但能确保工程文件的独立性。如果你希望保持文件轻量且便于版本管理，也可以选择【Make Paths Relative】（使路径相对化），前提是保持 .blend 文件与纹理文件夹的相对位置不变。

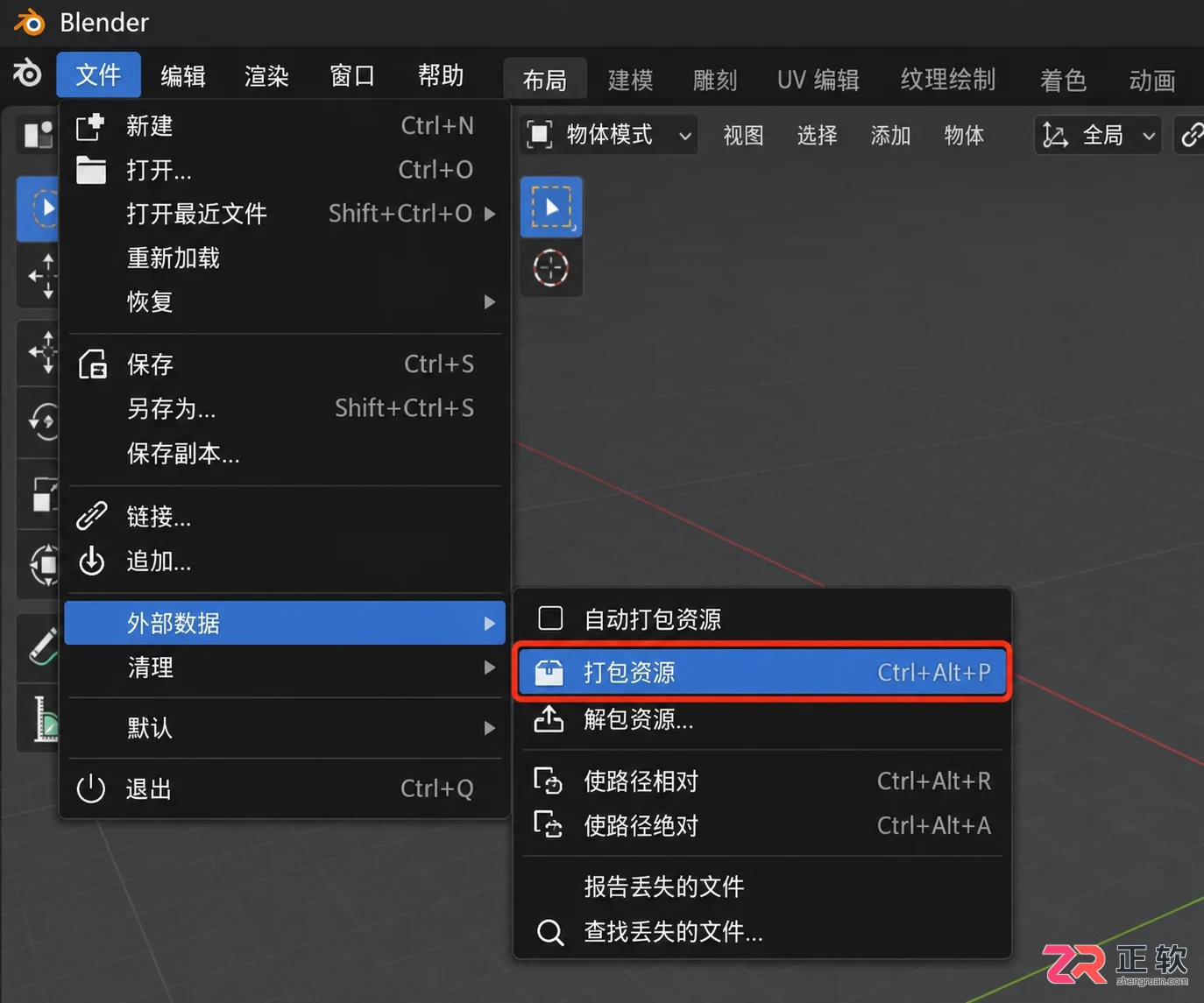

打包外部资源以嵌入 blend 文件

完成上述步骤后，保存文件并重新打开一次，确认模型在材质预览模式下依然显示正常。只要文件结构完整且路径引用正确，OBJ 模型的贴图就能稳定地在 Blender 中呈现。
