blender模型不显示网格的设置与解决方法

在 Blender 中看不到网格，通常是因为混淆了“场景地面参考线”与“模型本身的边线”。这两者由不同的视图设置控制：前者属于世界坐标辅助，后者属于对象显示属性。此外，视图着色模式和叠加层的总开关也会直接影响视觉效果。先明确你需要显示的是哪一类网格，再对照以下区域进行检查。

概述：Blender 中的三类网格

3D 视图里常提到的网格主要包含三种形态，它们的控制入口各不相同：

• 世界网格（Floor）：位于场景地面的方格网，用于判断空间位置、比例和单位；
• 对象线框（Wireframe）：包裹在模型表面的边线，用于在实体模式下看清模型结构；
• 编辑网格（Edit Mesh）：进入编辑模式后显示的顶点、边和面，用于直接修改几何体。

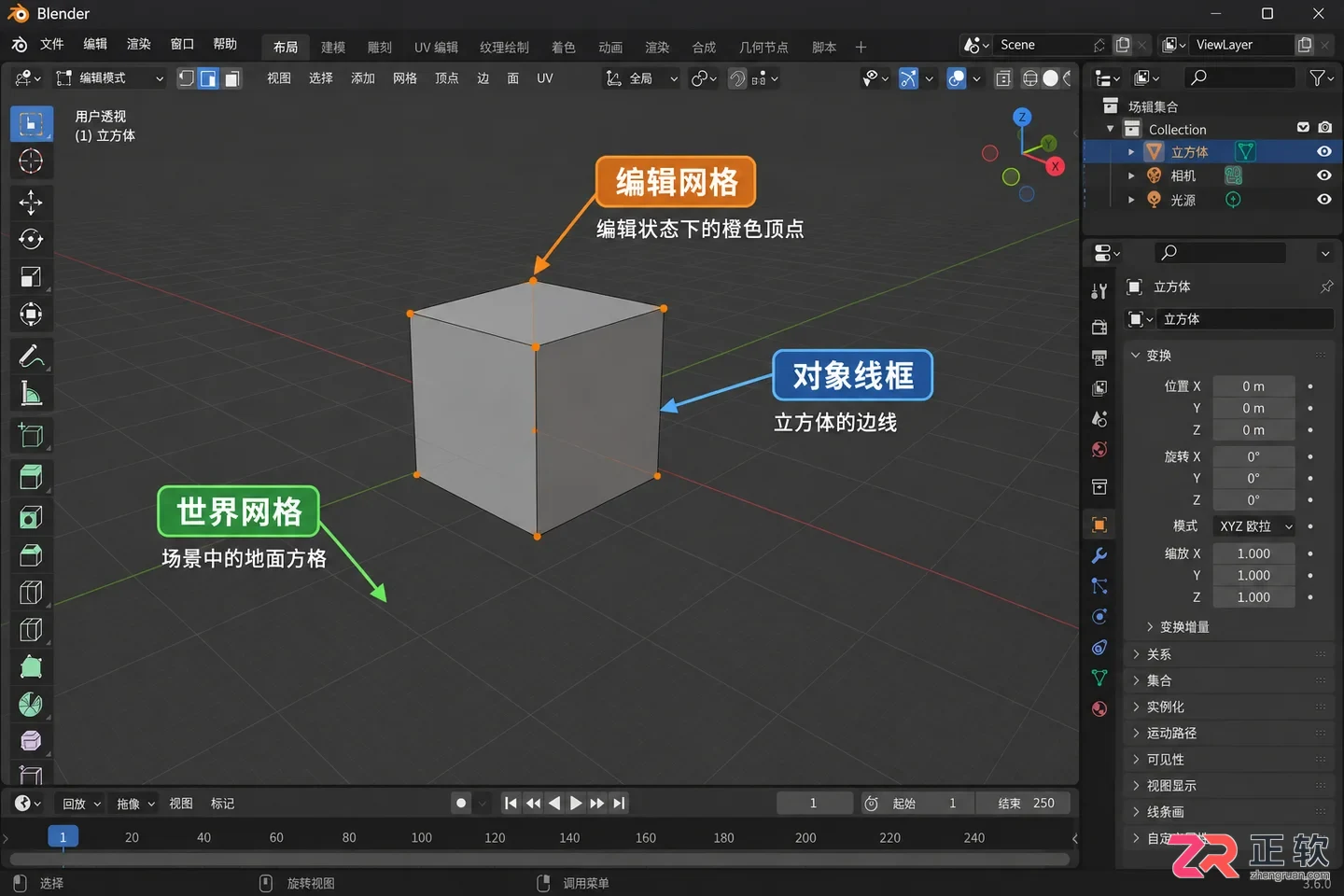

Blender 3D 视图中三类网格的分布示意

关于 3D 视图叠加层总开关

3D Viewport 顶部右侧有一组图标，其中最左侧两个相互重叠的圆圈是【Show Overlays】（显示叠加层）。这是控制所有辅助视觉元素（包括网格、坐标轴、选中轮廓、法线等）的总开关。

如果这个按钮处于未按下状态，场景中的地面网格和对象上的辅助线会全部消失。点击该按钮重新开启叠加层，观察地面和模型轮廓是否恢复。若恢复显示，说明问题仅在于误关了总开关。

关于 Floor 地面网格设置

地面网格的具体显示由叠加层的下拉菜单控制。点击【Show Overlays】右侧的下拉箭头，展开详细设置面板。在【Guides】（引导线）区域中，找到【Floor】选项。

勾选【Floor】后，3D 视图中会显示基于世界坐标的地面网格；取消勾选则隐藏地面网格，但不会影响模型本身的存在。若需要更清晰的空间参考，可以同时勾选下方的【X Axis】、【Y Axis】和【Z Axis】，以显示彩色坐标轴。注意，网格线的疏密会随视图缩放比例自动变化，放大视角时网格变稀疏属于正常现象。

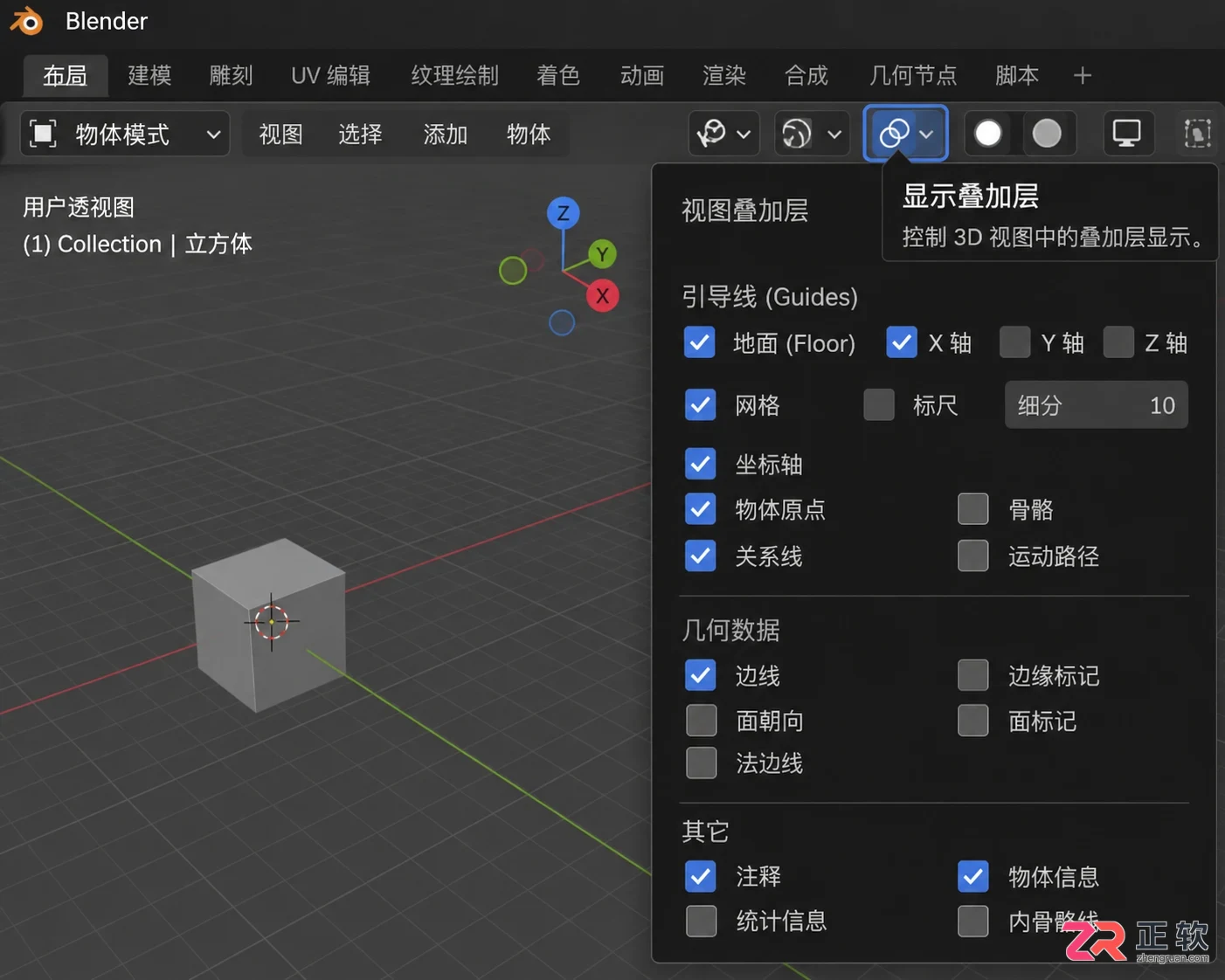

Overlays 下拉菜单中的 Floor 和坐标轴设置

关于对象线框显示

如果地面网格正常，但模型表面看不到边线，需要检查对象的视图显示属性。选中模型对象，在右侧属性面板中找到【Object Properties】（物体属性，橙色方块图标）。

向下滚动至【Viewport Display】（视图显示）栏目。在此处可以控制对象在 3D 视图中的呈现方式：

• Display As：若设为【Wire】，模型将只显示线框而不显示面；若希望在实体面上叠加边线，应保持为【Textured】或【Solid】，并配合其他设置。
• Wireframe：部分版本或插件提供直接在实体上显示线框的复选框，启用后可在 Solid 模式下看清模型布线。

若希望在不改变对象属性的情况下临时查看线框，可切换视图着色模式。

关于 Viewport Shading 显示模式

3D 视图右上角有四个球形图标，代表四种显示模式。当前模式决定了模型是以实体、线框还是渲染效果呈现：

• Wireframe（线框模式）：只显示网格线，适合检查拓扑结构；
• Solid（实体模式）：默认建模模式，显示面但不一定显示边线；
• Material Preview（材质预览）：显示基础材质和灯光；
• Rendered（渲染模式）：显示最终渲染效果。

按键盘 Z 键打开饼菜单，选择【Wireframe】可快速确认模型是否存在。若模型存在但想在实体模式下看到边线，需回到 Solid 模式，并确保【Show Overlays】已开启，或在 Overlay 设置中启用【Edge】相关选项。

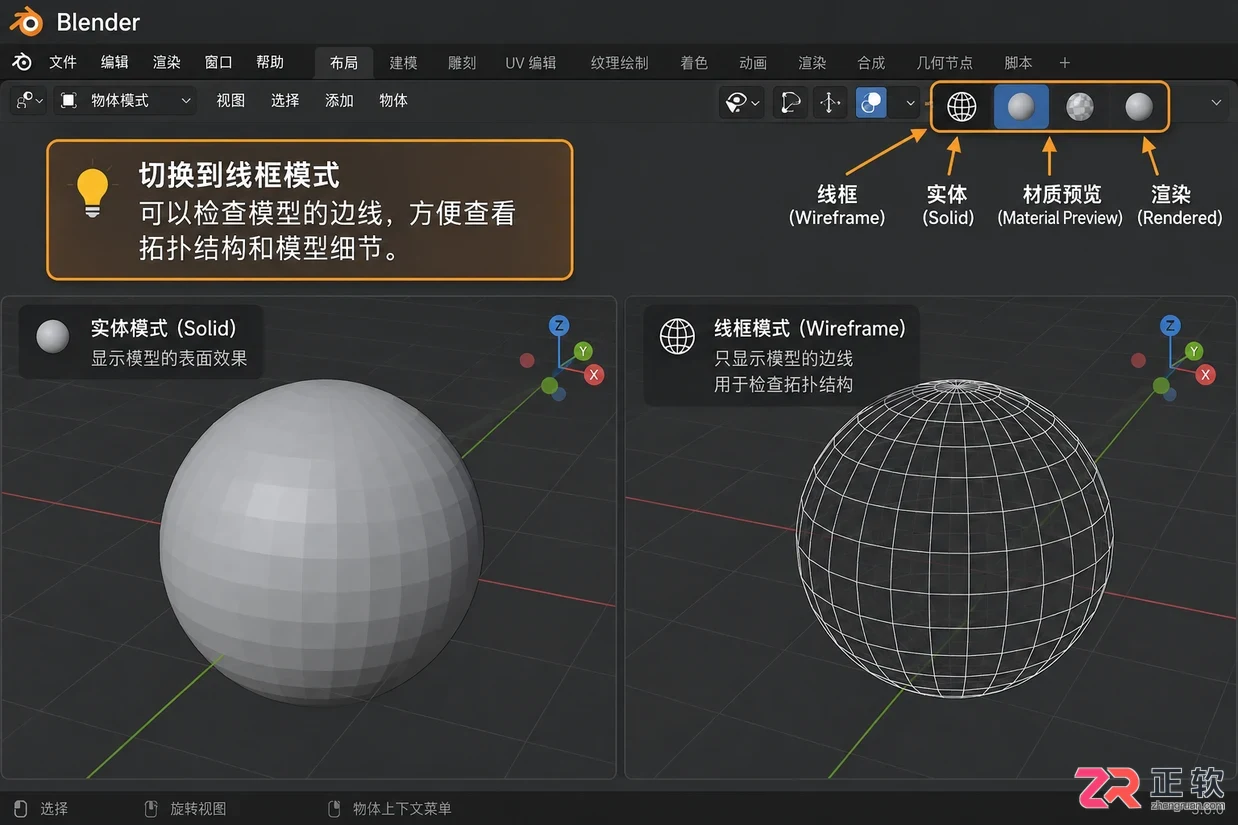

Viewport Shading 四种模式及线框显示效果

关于进入 Edit Mode 查看编辑网格

选中网格对象后按 Tab 键进入【Edit Mode】（编辑模式）。正常情况下，应能看到橙色的顶点、边或面高亮显示。若进入编辑模式后仍一片空白或看不到结构：

1. 检查【Show Overlays】是否开启，编辑模式下的顶点高亮属于叠加层内容；
2. 确认鼠标焦点在 3D 视图内，按 A 键全选所有顶点，看是否有橙色高亮出现；
3. 按小键盘 . 或菜单中的【View > Frame Selected】聚焦当前选中对象，防止模型因偏离视野中心而看似消失。

在编辑模式下，按 1、2、3 可分别切换顶点、边、面选择模式，便于观察不同层级的网格结构。

关于显示隐藏与本地视图

有时模型并非“不显示网格”，而是被隐藏或隔离了。检查大纲视图（Outliner）中对象名称右侧的眼睛图标，确保模型未被隐藏。快捷键 H 会隐藏选中对象，Alt+H 可恢复所有隐藏对象。

另外，若误按 / 键进入了【Local View】（本地视图），场景中只会显示当前选中的孤立对象，其他参考物和背景网格可能不可见。再次按 / 键即可退出本地视图，恢复完整场景显示。

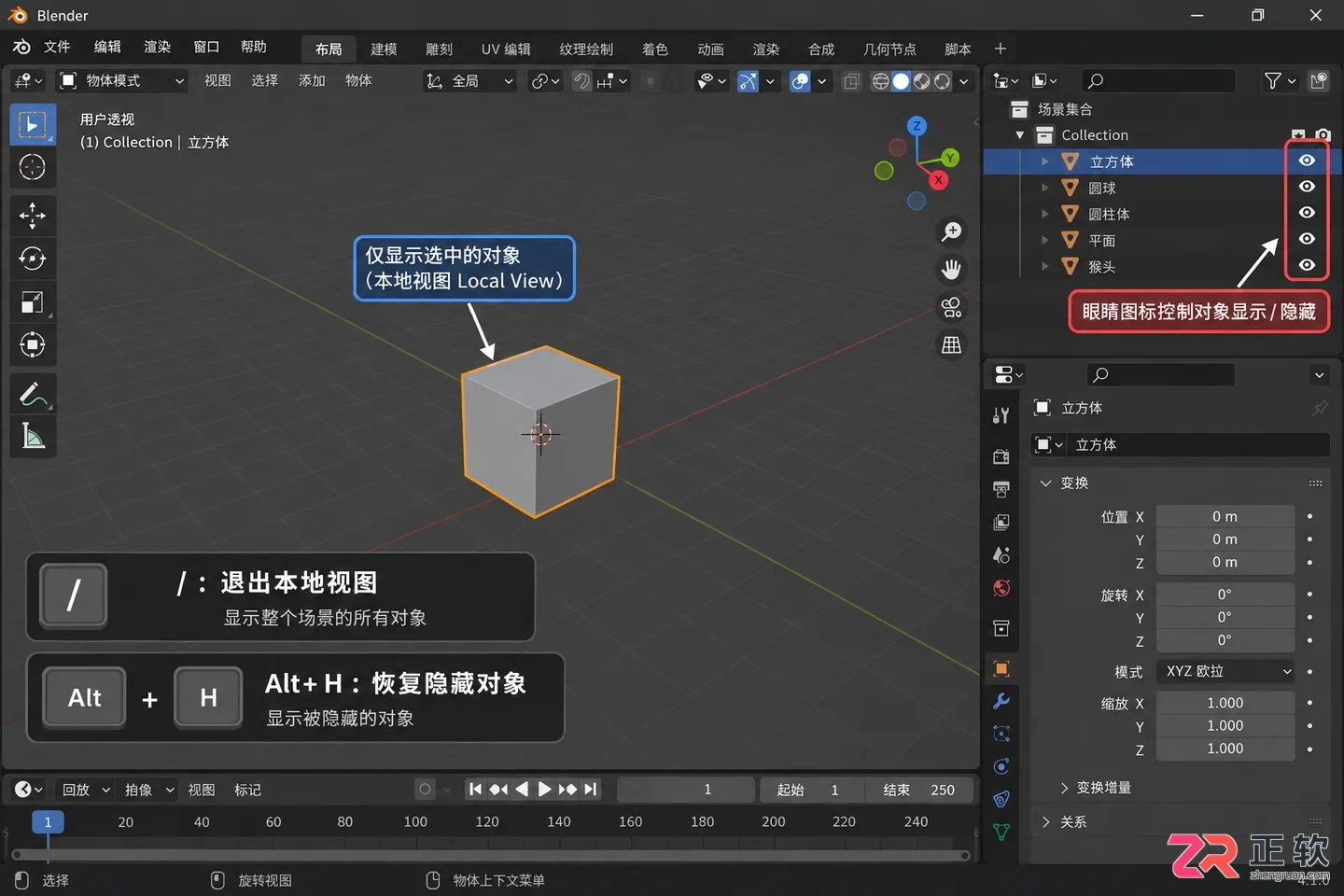

关于显示隐藏与本地视图

关于 X-Ray 透视与视图裁剪

按 Alt+Z 可切换【X-Ray】（透视）模式。开启后，模型变为半透明，可以看到背面的顶点和边。若觉得线条变淡或混乱，可关闭此模式。

若模型部分缺失或远处网格消失，可能是视图裁剪范围设置不当。按 N 键打开侧边栏，切换到【View】标签页，检查【Clip Start】和【Clip End】。

• Clip Start：若数值过大，近处的模型或网格会被裁切掉；
• Clip End：若数值过小，远处的对象会消失。

调整这两个数值时需适度，过大的裁剪范围会影响视图性能。通常保持默认值或微调即可解决显示异常。

关于网格显示异常的检查顺序

当遇到网格不显示问题时，建议按以下逻辑逐一排查，每次只调整一个设置：

1. 点击【Show Overlays】确认叠加层总开关已开启；
2. 在 Overlays 下拉菜单中勾选【Floor】及需要的坐标轴；
3. 确认视图模式不是异常的 Wireframe 或 Local View；
4. 在 Outliner 中检查对象眼睛图标，确保未隐藏；
5. 选中对象，检查 Object Properties 中的 Viewport Display 设置；
6. 按 Tab 进入编辑模式，按 A 全选并聚焦视图；
7. 检查 N 面板中的 Clip Start/End 裁剪范围。

确认显示正常后，按 Ctrl+S 保存文件。需注意，世界网格和对象线框属于视图显示设置，通常保存在工作区或启动文件中，而非模型数据本身。若他人打开文件仍看不到网格，请提示对方检查其本地的 Overlays 设置。

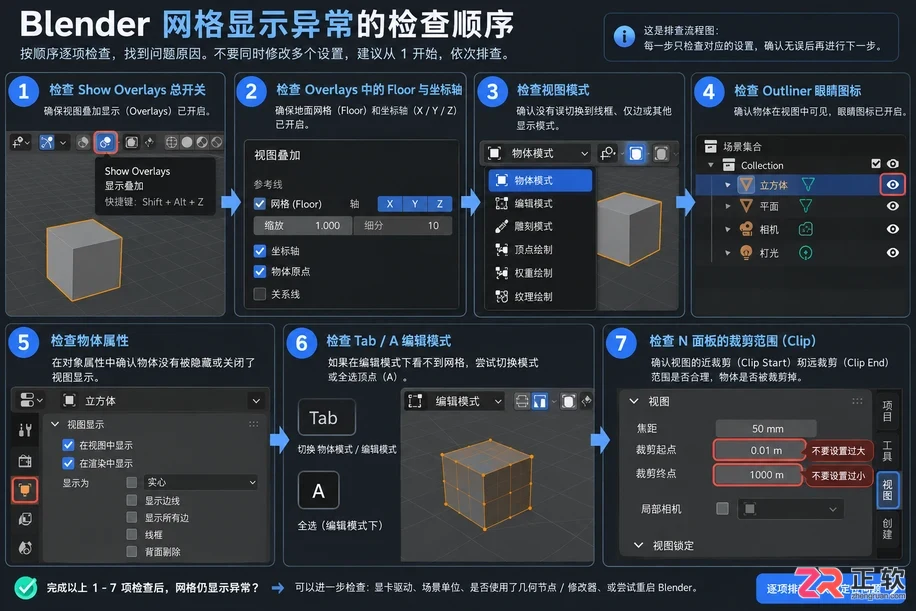

关于网格显示异常的检查顺序
