3dMAX贴图不显示怎么办？贴图显示设置与排查教程
针对3ds Max模型在视口中不显示贴图的常见问题，提供从视口显示模式、材质开关、UVW贴图坐标到路径丢失的完整排查步骤与修复指南。
在 3ds Max 中赋予模型材质后，视口常常只显示纯灰色或基础固有色，渲染时却一切正常，或者反过来渲染也是一片黑白。贴图不显示并不是模型损坏，绝大多数情况下都卡在四个节点：视口材质显示开关、材质节点自身的预览图标、缺少 UVW 贴图坐标，或是贴图绝对路径丢失。按照从软到硬的逻辑排查，可以在两分钟内准确定位并解决问题。

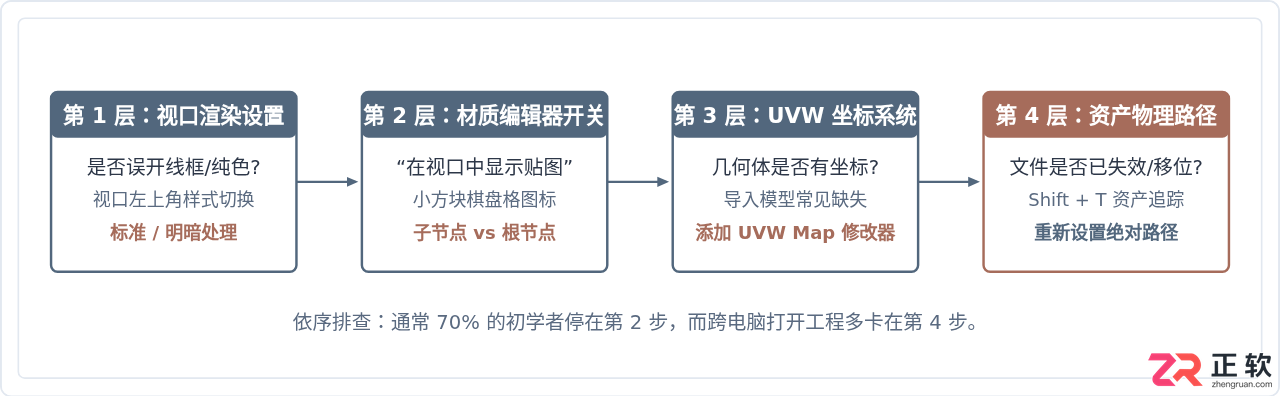

一、整体排查路线：四层递进筛选
遇到贴图不显示时，盲目重做材质往往只是浪费时间。贴图从硬盘图像文件最终映射到视口模型表面，依赖一条明确的技术管线：外部物理文件必须存在 → 材质节点接入并开启视口可见 → 模型具备分配坐标 → 视口渲染样式允许解析位图。任何一个链条断开，模型都会呈现出灰色、纯色色块或杂乱的拉伸线条。

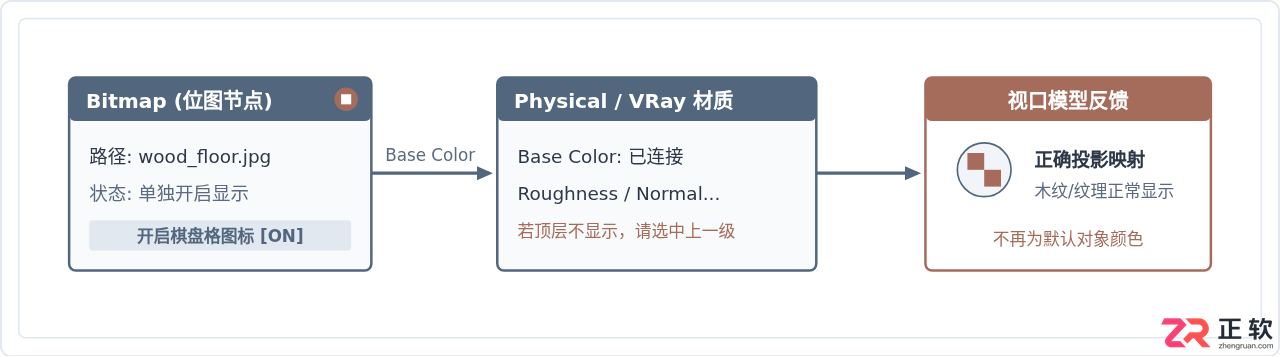

二、排查一：检查材质编辑器中的“视口显示”开关
这是最普遍的情况：贴图已经连入漫反射（Diffuse/Base Color），但 3ds Max 默认不将位图实时解析至视口以节省显存。此时必须手动触发“在视口中显示明暗处理材质”按钮。
按 M 打开材质编辑器（Slate 节点材质或 Compact 精简材质）：
1. 如果使用的是精简材质编辑器（Compact）：选中目标材质球，在样本窗口下方找到带有红白相间/蓝白相间的小魔方（棋盘格）图标，名为“在视口中显示明暗处理材质”（Show Shaded Material in Viewport）。长按该图标，确保选择带有灯泡或黄色亮色角标的激活状态。
2. 如果使用的是节点材质编辑器（Slate）：直接选中最末端的位图（Bitmap / OSL / VRayBitmap）节点，右键点击选择“在视口中显示明暗处理材质”，或者点击工具栏上方相同的棋盘格按钮。注意：若只在顶层材质（如 Physical Material 或 VRayMtl）上点击，部分渲染器可能无法正确激活下一级贴图的显示，必须下钻并定位到实际带有图像的位图节点上。
三、排查二：视口（Viewport）渲染显示模式
即使材质球设置完全正确，如果视口本身的全局渲染模式被切断，贴图一样不可见。在复杂场景中，用户有时会误触快捷键将显示模式切换为线框模式或黏土模式。
观察视口左上角的文本标签，通常显示为 [透视] [标准] [默认明暗处理]。重点检查后两个标签：
- 显示模式误设：如果标签显示为
[线框] (Wireframe)，按快捷键 F3 切换回实体着色；如果显示为[面消除]或[粘土] (Clay)，点击它并改为[默认明暗处理] (Default Shading)。 - 材质显示限制：点击
[标准] (Standard)标签，在展开菜单中进入材质 (Materials)项。确认勾选的是 “带贴图的明暗处理材质”(Shaded Materials with Maps)，而非“纯色材质”或“真实材质”。如果选择了“不带贴图的明暗处理材质”，视口会强制过滤掉一切纹理。

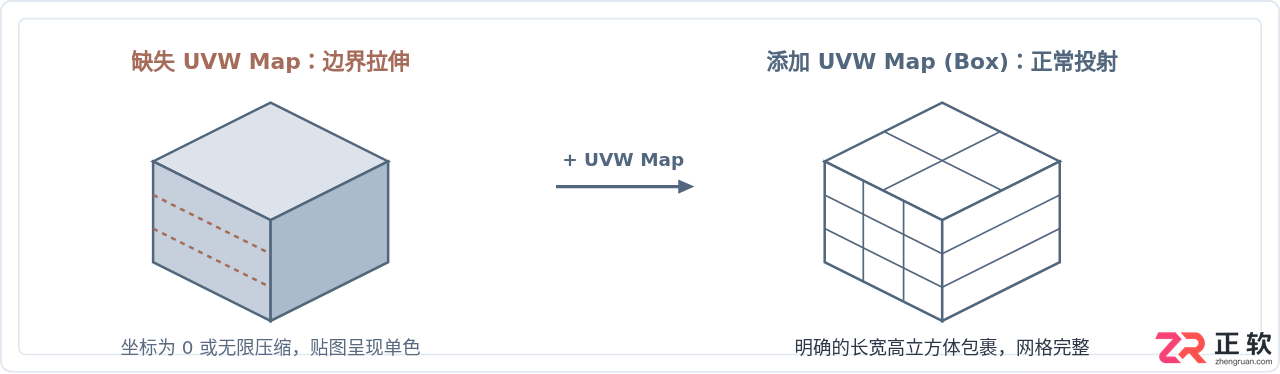

四、排查三：缺少 UVW 贴图坐标（最常见的拉伸与全黑）
如果你赋予了贴图，但模型看起来仅仅是呈现某种纯色（例如木纹的最边缘一像素颜色被拉满整个物体），或者呈现纵向一条条的诡异色带，这并不是贴图没加载，而是模型缺乏 UVW 贴图坐标。
3ds Max 的系统几何体（如创建的标准长方体、球体）默认带有“生成贴图坐标”勾选项。但如果是通过“可编辑多边形”（Editable Poly）挤出、导入外部 OBJ/FBX，或是使用布尔运算切削过的几何体，原始坐标大多已被破坏或清空。
1. 选中该模型，进入右侧 修改器列表 (Modifier List)。
2. 下拉找到并添加 UVW 贴图 (UVW Map) 修改器。
3. 在参数面板中，将贴图映射方式从默认的“平面 (Planar)”改为适合当前物体的模式，建筑构件常用“长方体 (Box)”。
4. 手动设置长、宽、高数值（或勾选“真实世界贴图大小”），此时视口中的纹理会瞬间展开并排布正常。
注意“真实世界贴图大小 (Use Real-World Scale)”开关冲突：如果在材质位图节点中勾选了“使用真实世界比例”，但模型的 UVW Map 修改器中没有勾选对应的“真实世界贴图大小”，贴图会变得极小或极大，看起来像完全没有贴图。必须保证材质端与修改器端两者的真实世界尺度设置完全一致。
五、排查四：外部文件路径丢失（渲染与视口均缺失）
如果你打开的是别人传来的 max 文件，或者重命名、移动了本地贴图素材文件夹，视口通常会退化为纯黑或无图，按渲染键甚至会弹窗报错 Missing External Files。这意味着 3ds Max 找不到本地存储的图片路径。
使用内置工具 资源跟踪 (Asset Tracking) 是唯一标准且快速的修复手段：
- 在键盘上按下快捷键 Shift + T（或通过主菜单：
文件 > 引用 > 资源跟踪）。 - 在弹出的列表中，观察“状态 (Status)”一列。正常状态显示为
正常 (OK)或已找到 (Found)，若显示为红色的文件丢失 (File Missing)，说明路径失效。 - 多选所有丢失项，右键点击选择 “设置路径” (Set Path) 或 “浏览”，将路径重新指向你当前电脑上存放贴图的真实文件夹目录。
- 点击左上角的“刷新”按钮。一旦状态变为“OK”，视口中的材质贴图将自动重新读取并映射。

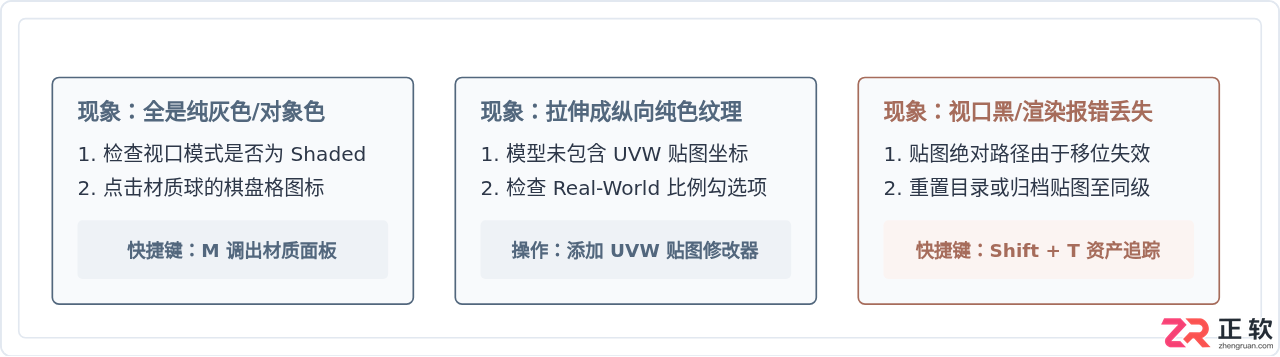

六、排查速查与对照总结
通过下表可以在数秒内根据视口的视觉现象确定对应的调整区域：
| 视口表现现象 | 根本原因 | 推荐排查与操作 | 生效范围 |
|---|---|---|---|
| 模型为单一灰色/纯色 | 材质视口预览未激活，或视口被切为“不带贴图” | 1. 材质编辑器内点击“在视口中显示贴图”棋盘格 2. 检查视口左上角材质模式 |
当前材质/视口 |
| 严重拉伸为线条/纯色色带 | 多边形没有贴图坐标，或坐标通道不匹配 | 为模型添加 UVW Map 修改器，模式设为 Box |
当前模型 |
| 所有几何体全变绿色网格线 | 误切为线框视图 (Wireframe) | 在视口内按快捷键 F3 切换回平滑着色 | 当前工作视口 |
| 视口黑色且渲染报错 Missing | 本地贴图文件被移动或重命名 | 按 Shift + T 打开资源跟踪，重新配置路径 | 全局工程 |
只要严格按照“视口模式 → 材质棋盘格开关 → UVW 坐标 → 资产路径”这一序列进行诊断，95% 以上的贴图显示故障都能在极短时间内得到妥善修复。
