blender人物建模布线教程详细步骤图解

人物建模布线（Topology）的核心目的是用最合理的四边面结构，准确支撑人物的骨骼变形与面部表情动画。合理的布线能避免模型在绑骨弯曲或张嘴挤压时出现表面凹陷、褶皱破裂与拉伸穿模。完成高质量布线的标准路径分为四步：建立肌肉环线、搭接过渡网格、规范关节分段，最后完成极点与流向检查。

布线前必懂的三大核心原则与拓扑原理

在进入具体建模前，必须建立三项基础认知：以四边面为主、沿肌肉受力走向布置环线（Edge Loops），以及严格控制多星极点（E极点与N极点）的位置。

人体在运动时，表皮拉伸并不是均匀发散的，而是顺着肌肉纤维的方向收缩。三维模型在骨骼带动下，循环线越贴合肌肉轮廓，变形时的体积衰减就越自然。三角面会导致着色细分不均，五边面及以上多边面（N-Gon）则无法预测细分方向，因此整个角色主体网格需维持四边形结构。

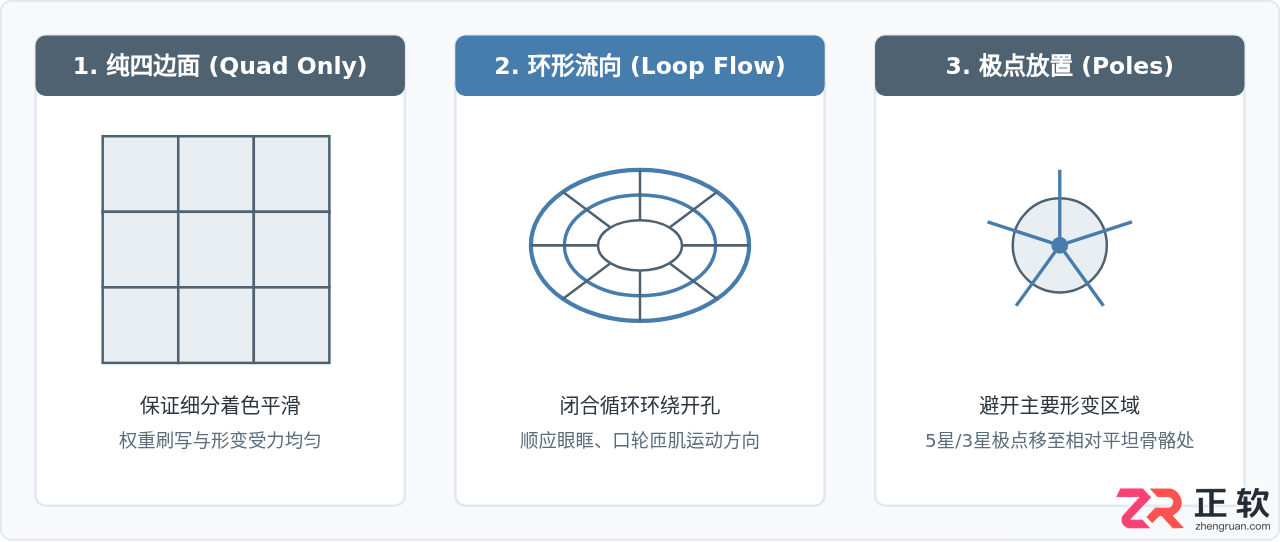

图1：角色布线三大核心原则（四边面、肌肉闭合环、极点分布）

极点是网格拓扑中连接边数不等于4的顶点。连接5条边的顶点称为E极点（5-star pole），连接3条边的顶点称为N极点（3-star pole）。极点是改变布线流向的枢纽，但如果它们出现在眼角、嘴角中央或膝盖弯曲处，在绑骨产生权重的插值时，很容易产生难以抚平的棱角噪点。合理做法是通过卡线技巧将极点推移至颧骨、颞骨或耳后等非剧烈形变区。

准备工作：Blender重拓扑吸附环境配置

进行头部或身体重拓扑时，通常是在高模雕刻（高精度网格）的基础上重新生成低面数规范网格。在Blender中配置好精准贴合的吸附工具能大幅提升拓扑效率：

• 建立吸附平面：在物体模式下按 Shift + A 新建一个平面（Plane），进入编辑模式将其缩减至一个顶点，或者直接对齐到高模表面。
• 吸附设置：点击视口顶部的磁铁图标激活“吸附”，吸附元素类型选择面投影（Face Project）；在吸附下拉菜单中勾选投影到独立元素（Project Individual Elements）。
• 显示优化：在右侧属性栏进入“物体属性（Object Properties）” > “视口显示（Viewport Display）”，勾选在最前面（In Front），保证正在绘制的拓扑网格始终清晰可见，不被底层高模遮挡。
• 辅助修改器：添加“缩放（Shrinkwrap）”修改器，目标物体指定为高模，包装方法选用“目标表面投射”；同时添加“镜像（Mirror）”修改器，勾选 Clipping（范围限制），先专注完成模型半侧的拓扑。

核心区域一：面部布线结构与流向拆解

人脸表情极为丰富，嘴部开合、眼皮眨动与笑肌牵引需要高度特化的环形回路。面部布线的基石是五大基础环，任何局部的细化都不能破坏这五条主线：

1. 眼眶环（Eye Orbit Loop）：以眼裂为中心向外层层辐射的同心圆环，负责闭眼时的均匀挤压。眼角内外侧需保留平直引出线，防止眨眼时眼角扭曲。
2. 口轮匝肌环（Mouth Loop）：围绕唇部红唇线外围构成的椭圆环。嘴唇内侧边缘必须有一道厚度封闭环延伸至口腔内部，形成上下唇闭合截面。
3. 鼻唇沟环（笑肌线 / Nasolabial Loop）：从鼻翼上方出发，斜向下拉穿过嘴角外侧，并在下巴下缘汇合的大环。它是人脸微笑、说话时法令纹隆起与平复的关键受力线。
4. 鼻翼环与鼻梁架构：从内眼角顺延至鼻梁两侧，在鼻头打出“T”字形或菱形包络结构，并与鼻底垂直闭合。
5. 面颊与下颌外轮廓环：连接额头、颧弓、下颌角至下巴底部的大环，用来平滑过渡脸颊与颈部的网格密度。

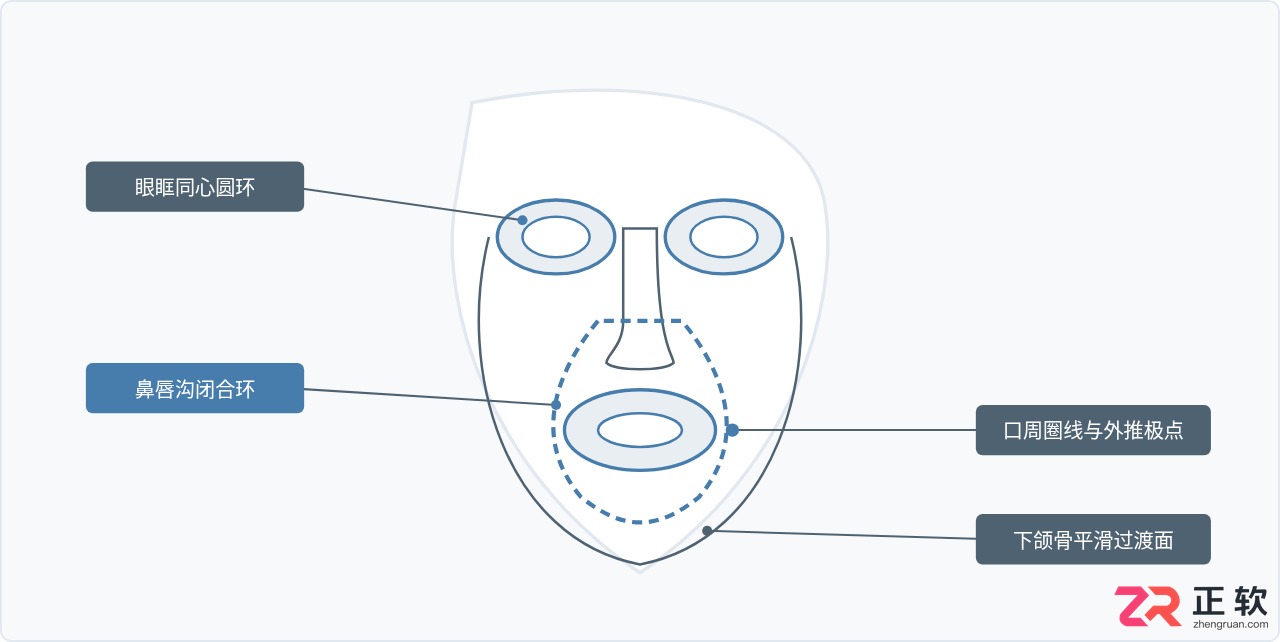

图2：面部关键环线分布图解（眼轮匝肌环、口轮匝肌环与笑肌大环）

核心区域二：身体与四肢关节布线规则

身体躯干与四肢主要承担姿态摆动与弯折变形。布线重心在于处理肩部胸大肌交汇处的穿插，以及手肘、膝盖等弯折关节的“三折线（Three-Edge-Loop）”结构。

1. 关节处的“三折线”法则

当膝盖或肘部90度至140度大幅度弯折时，单一循环线会导致内部挤压穿模、外部过度拉长变薄。必须在关节转折中心布置三条间距严密的循环线：

• 挤压内侧（屈肌侧）：减少线段跨度，让顶点有向两侧退让挤压的余地，避免法线相互穿透。
• 拉伸外侧（伸肌侧）：三条循环线形成支撑带，通过中间跨度保留关节骨骼突出度（如鹰嘴突、髌骨），使屈曲时依然保持清晰的体块轮廓。

2. 肩部与腋下过渡

躯干与上肢连接的肩关节是人物布线中最容易变形崩塌的部位。锁骨、胸大肌和三角肌之间应形成环状流向，穿过腋下向后背阔肌延伸。腋窝中心切忌放置多星极点，必须将极点引导至三角肌下缘或肩胛骨背侧的平整肌肉区域。

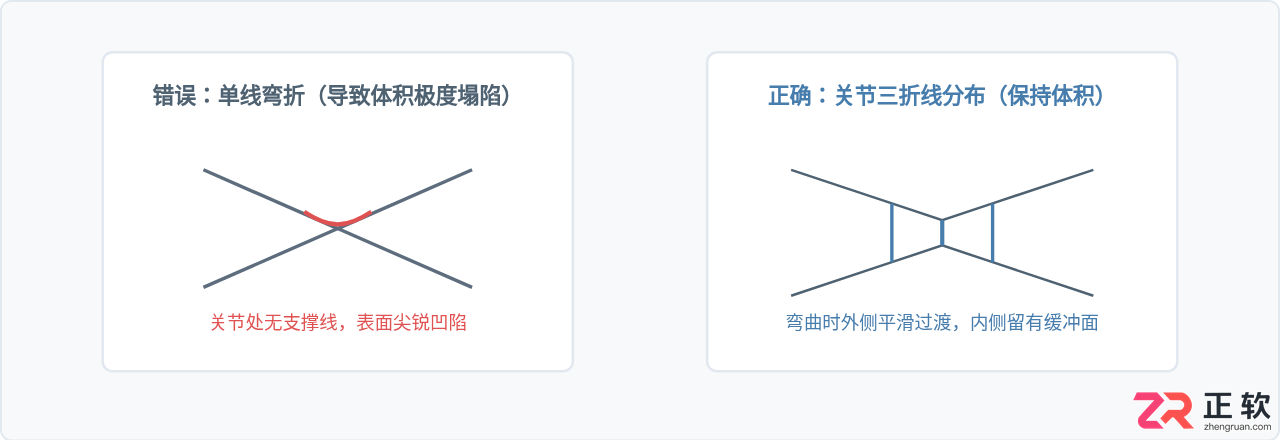

图3：关节部位单线与三折线弯曲形变对比图解

详细实操步骤：从单面片到完整头部网格

理解了流向和原则后，按照实际生产中标准的手动重拓扑顺序进行逐层推进：

第1步：生成主孔洞封闭环

在眼睑外沿放置一个单面片，使用挤出快捷键 E 沿着眼眶轮廓绕行一圈，最后使用合并快捷键 M（到末尾/至中心）闭合为8至12段的同心四边形面环。以同样方法沿嘴唇中缝挤出一圈面环，唇部通常需要12至16个段数，与眼眶环保持相近的面片跨度。

第2步：构建连通大循环（鼻唇沟与鼻梁）

从鼻尖顶点引出直线到人中，并向两侧环绕嘴唇外侧挤出面片，直达下巴中央，形成法令纹闭合环。通过内眼角将眼部面环的一条边引出，顺接鼻梁两侧骨骼，形成“眼睛-鼻子-嘴唇”的刚性连通框架。

第3步：面桥接与极点分流（F2插件加速）

在Blender偏好设置中开启自带的“Mesh: F2”插件。选中相邻边界点直接按 F 键，系统会自动检测临近两条边并迅速补全四边面。在此阶段，需要把眼眶外缘与嘴角大环之间的间隙补齐，当两侧不同密度的网格交汇时，采用“Y”字形走向平抑密度差异，将5星极点引导至颧骨突起处的平展面。

第4步：头顶与后脑壳封顶

由前额向上向后拉伸环线覆盖颅顶。后脑勺不是动画变形区，可以保持相对宽松且均匀的网格密度。从下颌骨向颈部拉伸圆柱状环线，保证颈部循环圈与锁骨、斜方肌边缘平齐对接。

网格质检与常见错误自查

在导出模型或开始骨骼绑定前，必须进行拓扑质量检查：

• 排查非四边面：进入编辑模式，在顶部菜单选择“选择（Select）” > “按特征选择全选（Select All by Trait）” > “按多边形边数（Faces by Sides）”。在左下角弹出的参数面板中将顶点数设为 4，类型选择“不等于（Not Equal To）”。如果模型被高亮显示，说明包含三角面或多边面，需手动加线或并线消除。
• 检查法线方向：按右上角“视口叠显层（Viewport Overlays）”，勾选“面朝向（Face Orientation）”。模型表面应统一显示为蓝色；如果呈现红色，说明该区域法线反转，按 A 全选网格后按 Shift + N 重新计算外侧法线。
• 极点位置复核：检查眼角、嘴角、上下唇中心线、手肘尖端等核心转折处是否存在5星或3星顶点。若有，通过旋转边（Edge Rotate）功能将极点移向外围。

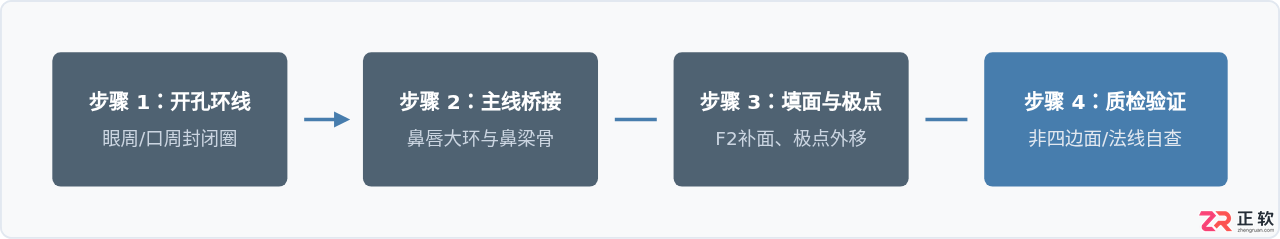

图4：Blender角色拓扑标准操作步骤全流程

总结

高质量的人物建模布线并不是在网格上随意填充多边形，而是一套服务于骨骼装配与面部驱动的工程结构。建立眼周、唇部与鼻唇沟三大核心环线，运用关节“三折线”支撑形变体积，并将多星极点约束在低受力区，即可构建出兼顾优异性能与流畅动态的角色网格模型。
