blender打不开step文件吗？教你正确导入STEP文件

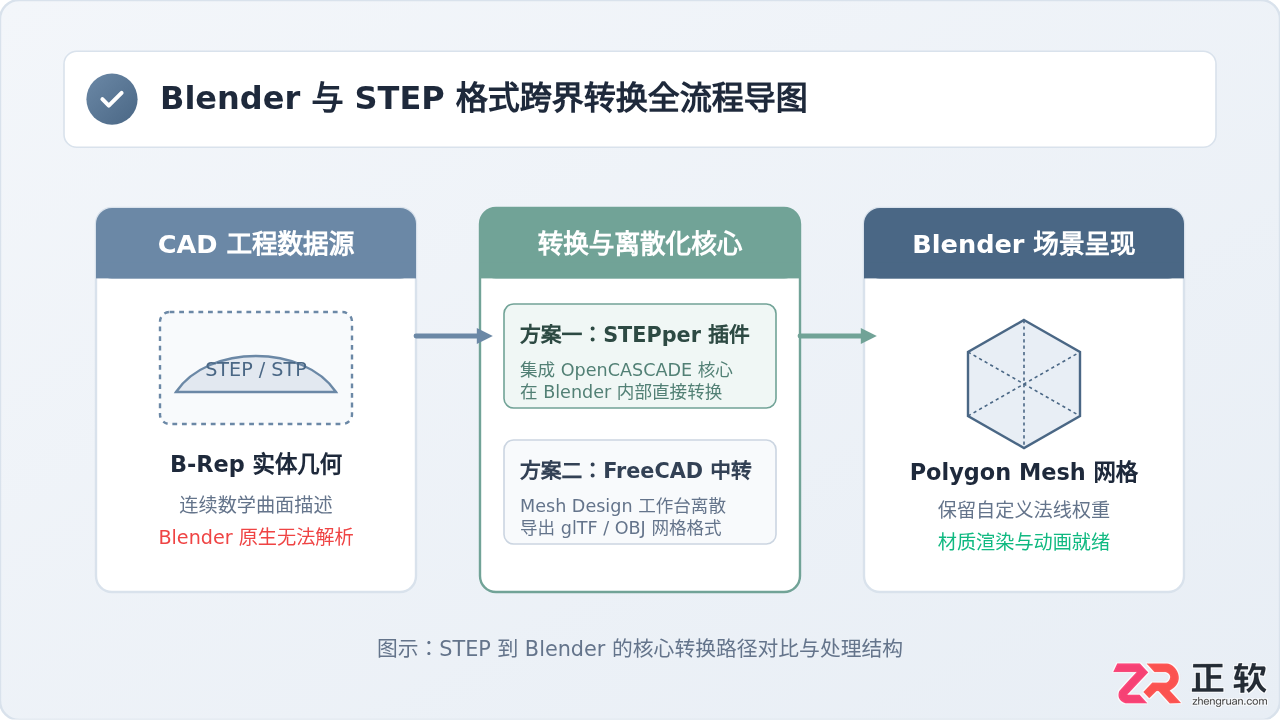

图 0：STEP 文件导入 Blender 的技术路径与底层转换逻辑

一、为什么 Blender 默认打不开 STEP 文件？

当你在 Blender 的“文件 -> 导入”菜单中翻找时，会发现默认列表里支持 OBJ、FBX、STL、glTF、PLY 等格式，却根本没有 STEP（.step 或 .stp）选项。如果强行把 STEP 文件拖拽进视图窗口，Blender 也会提示格式不支持或没有任何反应。

造成这一现象的根本原因，在于工业 CAD 软件与多边形建模软件在底层几何表示上的本质差异：

• STEP 属于 B-Rep（边界表示）参数化曲面：它在 SolidWorks、Fusion 360、Siemens NX 等 CAD 系统中生成，通过高阶数学公式（如 NURBS 曲面、解析平面、精确修剪边界）记录几何体。无论如何放大，它的圆角和曲面都是绝对光滑的连续数学曲面，具备严密的工程容差和实体拓扑信息。

• Blender 采用离散多边形网格（Polygonal Mesh）：Blender 渲染、着色与雕刻所依赖的是离散的点（Vertices）、边（Edges）和面（Faces）。计算机图形学管线通过三角面或四边面来近似拟合几何表面。

因此，要将 STEP 放入 Blender，必须经过一步关键计算——几何离散化（Tessellation），即把参数化连续曲面按照指定的精度公差切分成三角面网格，并生成平滑法线。由于开源的 Blender 核心并未内置复杂的 CAD 几何解析内核（如 OpenCASCADE），所以原生无法直接读取该文件。

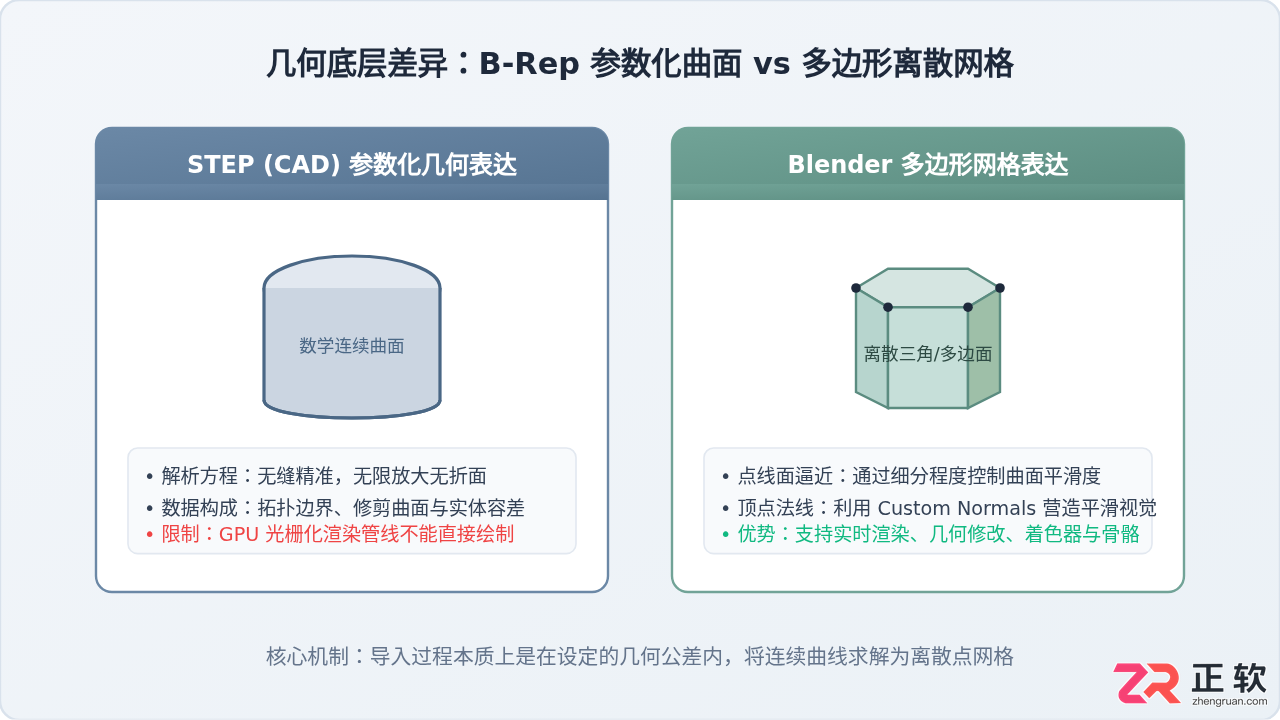

图 1：CAD 的连续曲面机制与 Blender 离散网格机制对比

二、方法一：使用 STEPper 插件直接导入（推荐）

如果你需要频繁导入 STEP 文件，最便捷的方案是为 Blender 安装专门的导入插件。目前社区中最流行、维护良好的免费开源插件是 STEPper（或基于 OpenCASCADE 的相关导入插件）。

1. 获取与安装插件步骤

1. 下载插件压缩包：前往 GitHub 搜索并下载 STEPper 的最新发布版本（Release ZIP 文件），无需解压。

2. 打开偏好设置：启动 Blender，点击顶部菜单栏的 编辑 (Edit) -> 偏好设置 (Preferences)。

3. 安装插件包：在左侧标签栏切换到 插件 (Add-ons)（在 Blender 4.2+ 中为 Extensions/Add-ons 界面），点击右上角的 从磁盘安装 (Install from Disk)，选中刚才下载的 ZIP 文件。

4. 激活插件：安装完成后，在插件列表中勾选 Import-Export: STEPper 前面的复选框。如果插件提示需要下载或配置运行依赖（如 OpenCASCADE 预编译库），点击对应提示允许插件自动配置完成。

2. 执行导入与关键参数调节

插件启用后，点击 Blender 顶部菜单：文件 (File) -> 导入 (Import) -> STEP (.step / .stp)，选中你的工程模型文件。此时右侧导入面板会显示几个极为关键的几何转换参数：

• 线性挠度 / 公差 (Linear Deflection / Tolerance)：控制弦高误差。默认数值通常在 0.01 到 0.1 之间。数值越小，圆弧切分得越精细，但生成的三角面数量也会成倍上升。

• 角度公差 (Angular Deflection)：控制相邻三角面法线夹角的最大限制。对于存在细小倒角或复杂过渡曲面的机械零件，适当减小该数值可避免曲面出现肉眼可见的折面。

• 单位缩放 (Scale)：工业 CAD 默认通常以毫米（mm）为单位，而 Blender 默认场景以米（m）为单位。如果导入后模型显得过大（放大 1000 倍），需将缩放比例设置为 0.001。

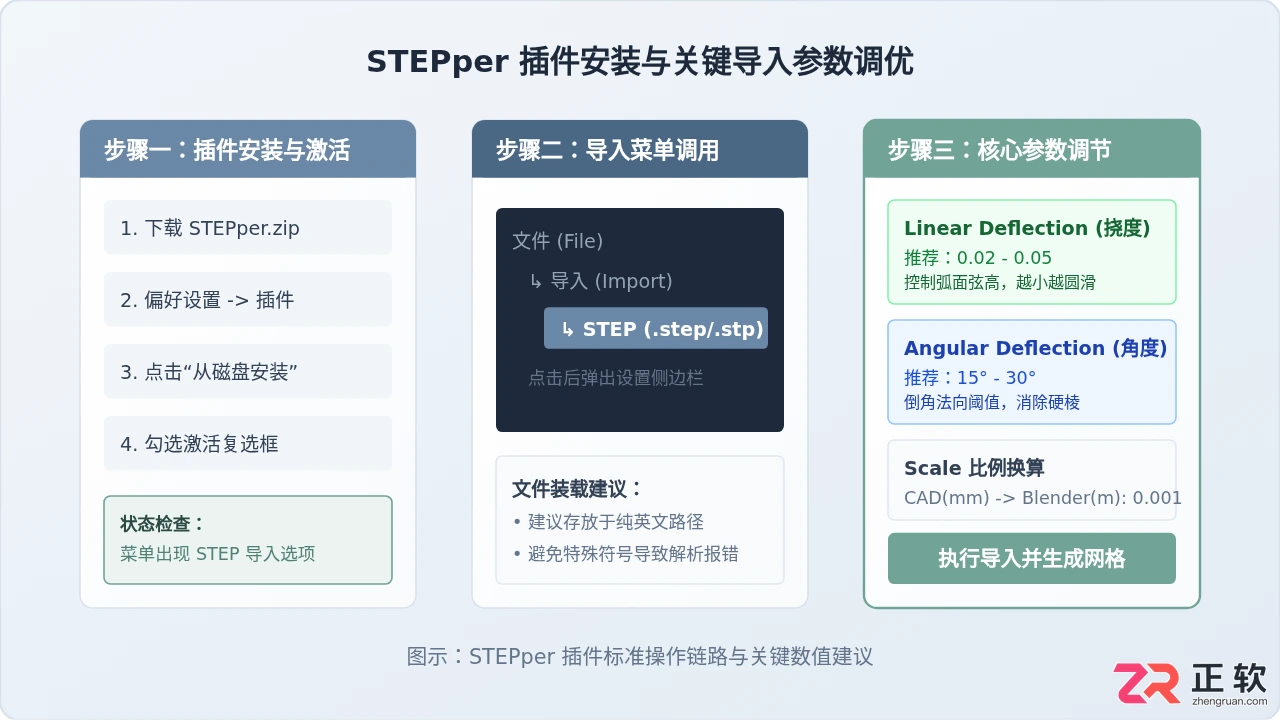

图 2：STEPper 插件的配置与导入参数调整界面流程

三、方法二：使用免费开源工具 FreeCAD 中转导入

如果你不想在 Blender 中安装额外插件，或者某些超大型 STEP 装配体在插件导入时容易出现卡死，使用开源的 FreeCAD 进行格式中转是最稳定、最通用的工业级解决路径。

1. 为什么推荐 FreeCAD？

FreeCAD 内置了成熟完备的 OpenCASCADE 工业级 CAD 几何内核，能够百分之百准确地读取各类复杂的 STEP 拓扑结构。更关键的是，FreeCAD 提供了直观的网格细分调节工具，允许你在导出前精确控制模型面数。

2. 中转操作具体步骤

1. 在 FreeCAD 中打开文件：启动 FreeCAD，点击 文件 -> 打开，选择你的 .step 或 .stp 文件。

2. 切换到网格工作台：在 FreeCAD 顶部的工作台下拉菜单（默认通常显示为“Start”或“Part”）中，选择并切换至 Mesh Design (网格设计) 工作台。

3. 将几何体转换为网格：在左侧树状视图中单选或多选所有实体模型，点击顶部菜单 网格 -> 从形状创建网格 (Meshes -> Create mesh from shape)。

4. 设置离散化曲面偏差：在右侧弹出的对话框中选择“标准 (Standard)”或“Mefisto”划分算法。调节 曲面偏差 (Surface deviation)（例如设置为 0.05mm 到 0.1mm）。数值越小，曲面越精细。点击确认后，左侧树状图会生成对应的网格对象。

5. 导出中间网格文件：选中新生成的网格对象，点击 文件 -> 导出，在格式下拉框中选择 glTF 2.0 (.glb/.gltf) 或 Wavefront OBJ (.obj)。推荐优先选择 glTF 2.0，因为它对法线信息、层次结构与材质分组的保存最为完好。

6. 在 Blender 中导入：切回 Blender，选择 文件 -> 导入 -> glTF 2.0，即可完整加载转换好的高质量模型。

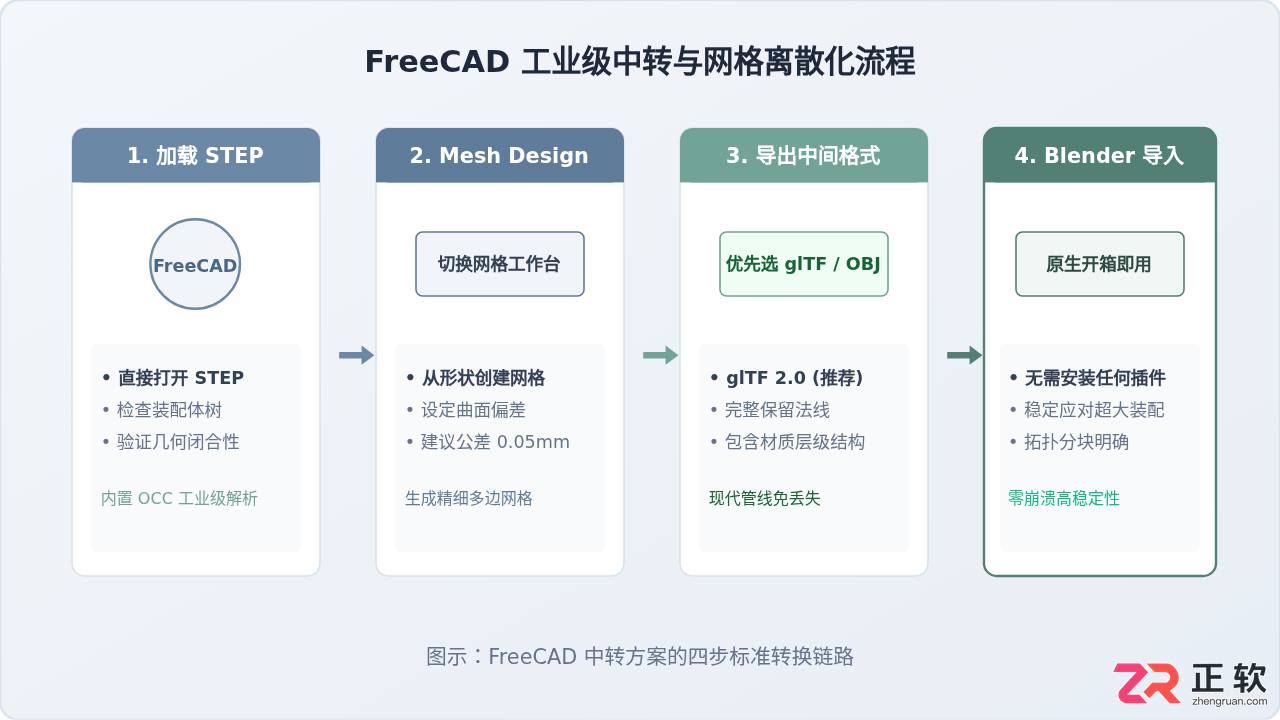

图 3：借助 FreeCAD 完成 STEP 实体到三角网格的转换流程

四、导入 Blender 后的关键检查与优化技巧

CAD 模型导入 Blender 后，经常会出现表面着色黑斑、倒角处反光异常或面数过多导致的视口卡顿。这是因为 CAD 转换出的网格通常具有自定义分割法线（Custom Split Normals）或碎片化三角面。按照以下四项检查进行优化，可确保模型完美渲染：

1. 清理重叠点与断开边界 (Merge by Distance)

CAD 装配体在转换为网格时，相邻的面在交界缝隙处往往各自独立生成了顶点。进入 编辑模式 (Edit Mode)，全选所有顶点（按 A 键），按下快捷键 M 并选择 按距离合并 (By Distance)。默认距离阈值设为 0.0001m，即可无缝缝合边缘，消除视口可能出现的细小黑线与微裂缝。

2. 检查法线朝向与自定义法线数据

在视口右上角的“视图叠加层”中开启 面朝向 (Face Orientation)。正常表面应全部显示为蓝色；若出现红色，说明法向反转，在编辑模式全选后按 Shift + N 重新计算法线外向。

若模型表面仍然出现不规则的黑斑扭曲，通常是 CAD 原有的法向缓存破损。可在右侧 物体数据属性 (Object Data Properties) -> 几何数据 (Geometry Data) 下，点击 清除自定义拆分法向数据 (Clear Custom Split Normals Data)，随后在网格属性中重新开启 自动平滑 (Auto Smooth)，通常角度设为 30° 即可恢复清爽的高光反射。

3. 应用变换与重置原点 (Apply Transforms & Set Origin)

在物体模式下选中导入的模型，按下快捷键 Ctrl + A，点击 全部变换 (All Transforms)，将位置、旋转和缩放统一归一化为 1.0。随后右键点击物体，选择 设置原点 -> 原点移至几何中心 (Set Origin -> Origin to Geometry)，方便后续精确旋转、缩放与动画位移。

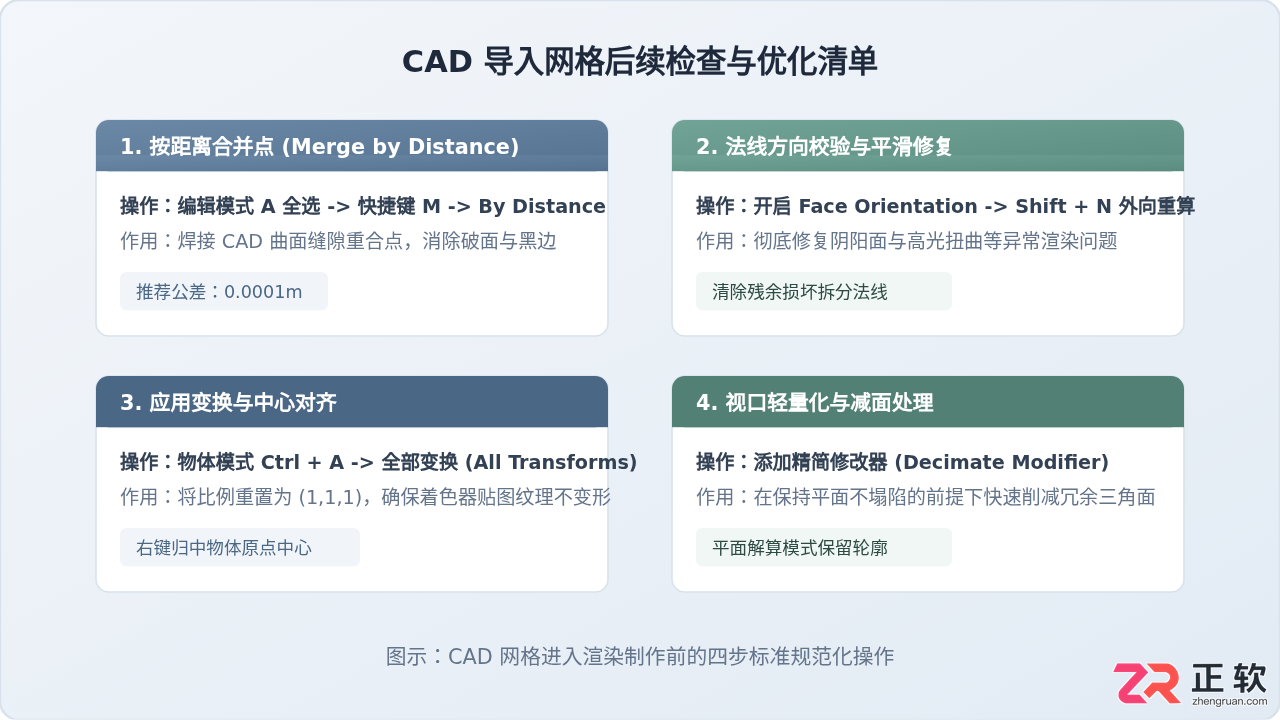

图 4：模型导入后的关键检查与修复流程

五、方案选型与总结

为了帮助你在不同工作场景中快速做出合理选择，下表对两种主流方案的优缺点及适用场景进行了系统梳理：

总结来说，Blender 默认打不开 STEP 文件并非软件缺陷，而是参数化工程建模与多边形数字艺术建模两套技术体系的分野。通过安装 STEPper 插件，你可以获得像原生功能一样的直接导入体验；而借助 FreeCAD 中转，则为你提供了一套在任何环境下都能稳定运行的兜底方案。掌握上述两套方法及导入后的法线整理技巧，即可轻松打通工业 CAD 与三维视效渲染的完整管线。
