matplotlib绘图步骤详解及基础操作教程

在数据分析的闭环中，最让人头疼的往往不是清洗数据的繁琐，而是当终于得到一组关键结论时，却只能对着控制台里干瘪的数字发呆。Excel虽然直观，但在处理自动化报告或大规模数据迭代时显得笨重且难以复用；而许多高级可视化库虽然炫酷，学习曲线却陡峭得令人望而却步。

Matplotlib作为Python生态中最基础的绘图库，常被误解为“过时”或“丑陋”。这种偏见大多源于用户只使用了它的默认设置，而未触及其真正的核心优势：对图形元素的绝对控制权。它不像某些库那样试图用一行代码掩盖所有细节，而是要求你明确每一根线条、每一个标签的位置。这种看似繁琐的“显式声明”，恰恰是构建可复用、高精度科研级图表的基石。

理解Matplotlib，本质上是在理解一张白纸是如何被层层构建的。一旦掌握了“画布（Figure）”与“坐标系（Axes）”的分层逻辑，你就不再是在盲目调用函数，而是在像设计师一样组装视觉信息。

核心逻辑：理解画布与坐标系的分离

很多初学者在绘图时习惯直接调用plt.plot()，这在简单场景下有效，但一旦涉及多子图或复杂布局，代码就会变得难以维护。这是因为Matplotlib采用了面向对象的层级结构：最外层是Figure（画布），它是整个图像的容器；中间层是Axes（坐标系），它是实际绘图的区域，包含x轴、y轴、刻度等；最内层才是具体的图形元素（如线条、散点）。

在这种架构下，正确的起手式不是直接画图，而是先创建容器。通过subplots()方法，我们可以同时获取画布对象和坐标系对象。这种方式让后续的所有操作都有了明确的归属，避免了全局状态污染带来的不可预测性。

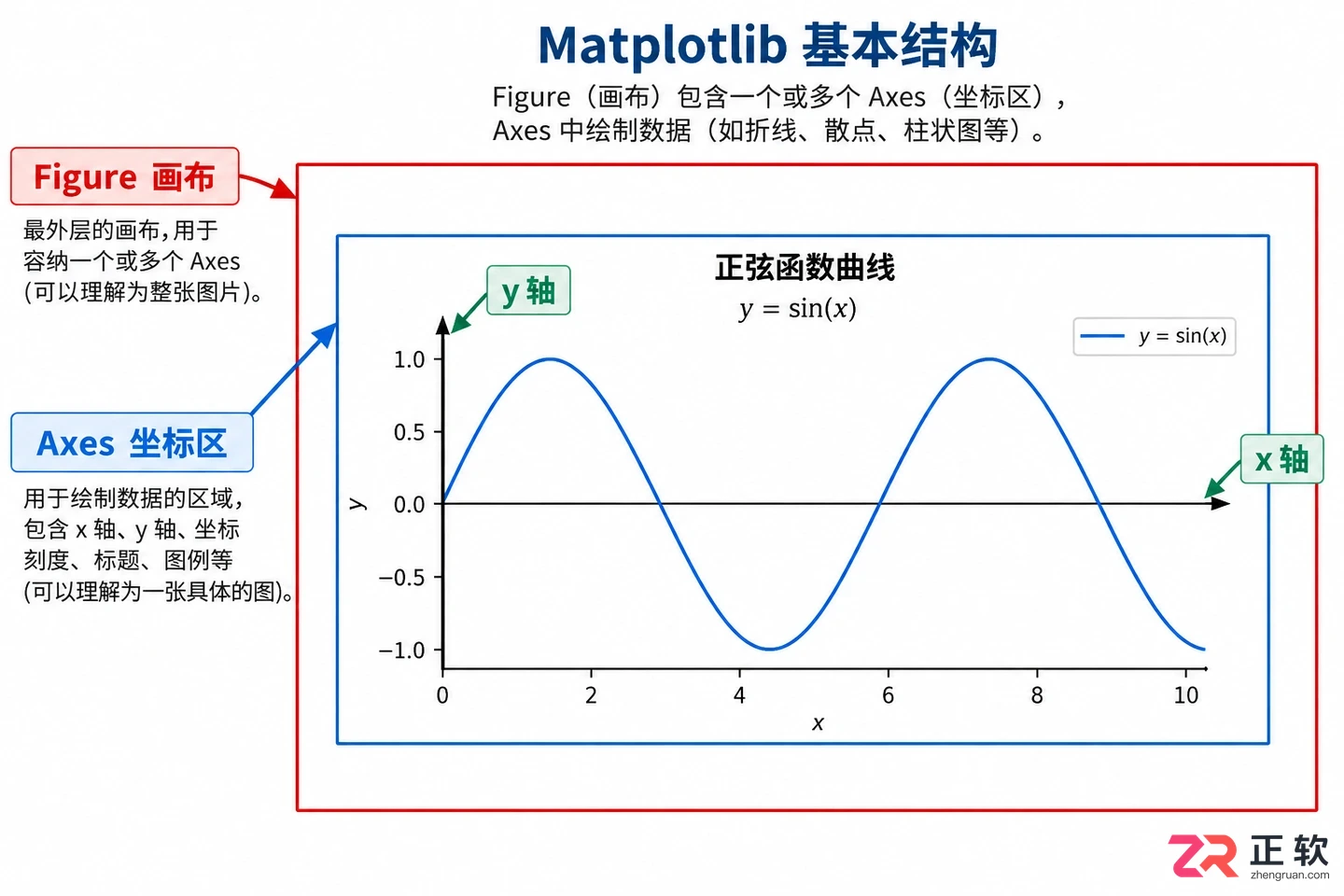

Figure与Axes的层级关系示意

例如，创建一个包含单个坐标系的画布，代码结构清晰且易于扩展。此时得到的ax对象，就是接下来所有绘图操作的舞台。这种分离使得我们可以轻松地在同一张画布上放置多个不同的坐标系，或者对某个特定的坐标系进行独立定制，而不影响其他部分。

import matplotlib.pyplot as plt
import numpy as np

# 创建画布和坐标系
fig, ax = plt.subplots(figsize=(10, 6))

# 准备数据
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 在指定的坐标系上绘图
ax.plot(x, y, label='Sine Wave')

# 显示图形
plt.show()

这段代码的关键在于ax.plot()而非plt.plot()。前者明确指定了图形绘制在哪个坐标系中，后者则隐式地作用于当前活跃的坐标系。在复杂项目中，显式指定目标能极大减少调试成本。

场景一：从杂乱到清晰——坐标轴的精细化定制

默认的Matplotlib图表往往缺乏必要的上下文信息：没有标题，坐标轴没有标签，刻度密集且无意义。在汇报场景中，这样的图表是无法传递有效信息的。图表的可读性不取决于数据的多少，而取决于噪音的剔除和重点的突出。

定制坐标轴是提升图表专业度的第一步。我们需要关注三个维度：标签的可读性、刻度的合理性以及网格的辅助作用。通过set_xlabel和set_ylabel添加描述性文字，并通过tick_params调整刻度朝向和大小，可以显著改善视觉体验。

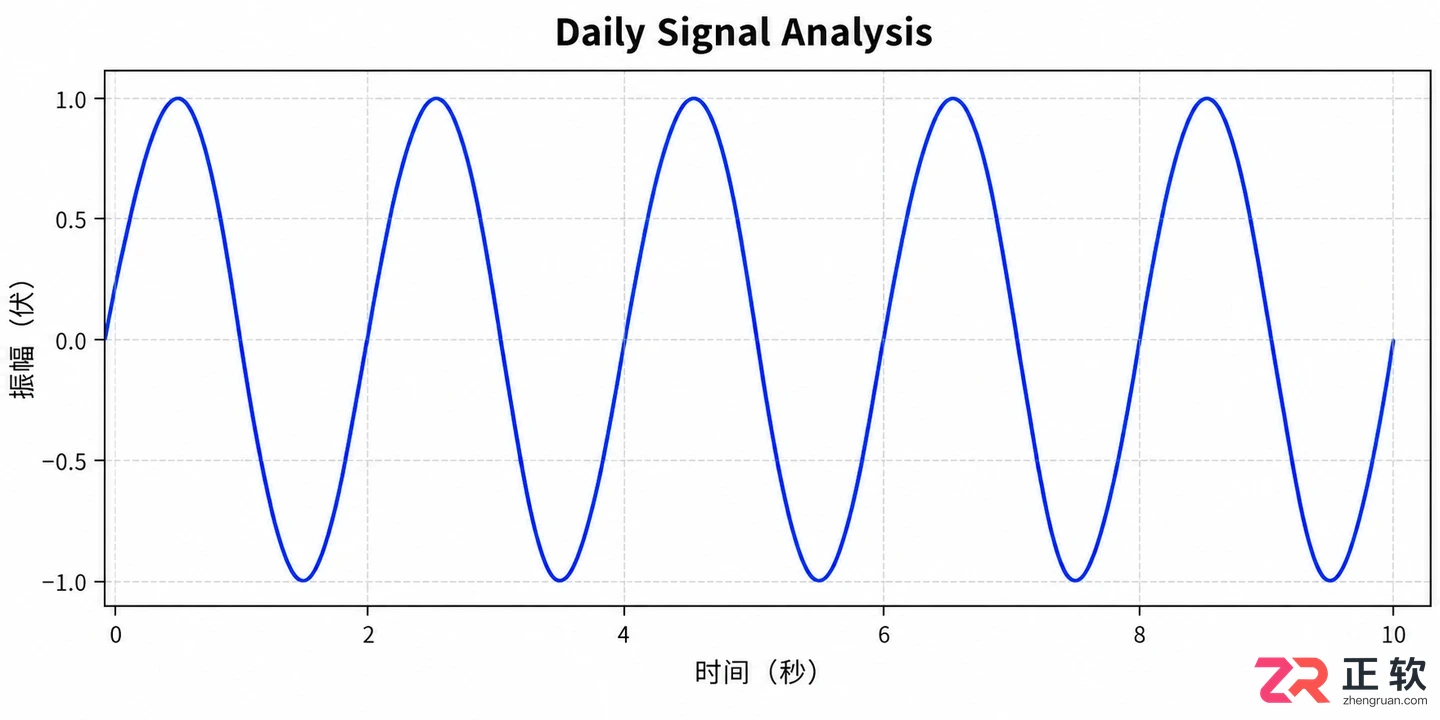

添加标签、网格与范围限制后的图表

更重要的是，很多时候默认的数据范围并不符合展示需求。使用set_xlim和set_ylim可以手动裁剪视图，聚焦于关键数据区间。同时，开启网格线并设置其透明度，能在不干扰主视觉的前提下，为读者提供数值参考基准。

# 接上文代码
ax.set_title('Daily Signal Analysis', fontsize=14, pad=15)
ax.set_xlabel('Time (seconds)', fontsize=12)
ax.set_ylabel('Amplitude (V)', fontsize=12)

# 定制刻度
ax.tick_params(axis='both', which='major', labelsize=10)

# 添加网格
ax.grid(True, linestyle='--', alpha=0.5)

# 限制显示范围，聚焦关键区域
ax.set_xlim(0, 2 * np.pi)

注意这里的alpha参数，它将网格线的透明度设为0.5，使其退居背景，避免喧宾夺主。这种细微的调整体现了数据可视化的克制原则：辅助元素应当存在，但不应抢夺数据的注意力。

场景二：多维对比——子图布局的艺术

单一图表往往难以展现数据的全貌。当我们想要对比不同类别的趋势，或者展示同一数据的不同统计维度时，将多个图表并置是最佳选择。Matplotlib的子图功能允许我们在同一张画布上划分多个区域，每个区域拥有独立的坐标系。

常见的误区是简单地堆叠图表，导致整体布局拥挤或比例失调。合理的做法是根据数据的逻辑关系规划布局。例如，使用subplot_mosaic或简单的nrows/ncols参数来定义网格。关键在于保持各子图之间的间距合理，并统一风格以降低认知负荷。

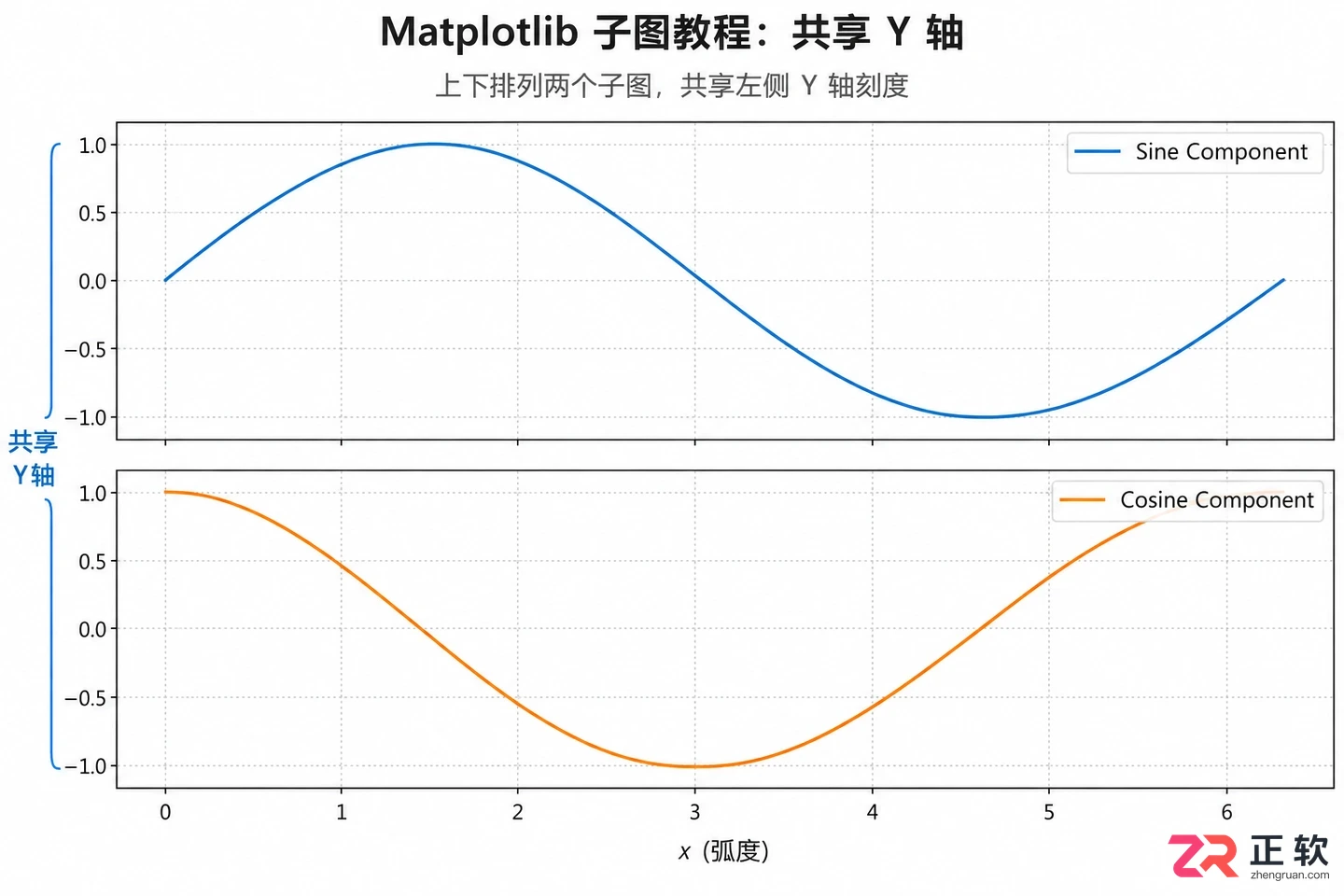

共享Y轴的多子图对比展示

在处理多子图时，共享坐标轴是一个实用技巧。如果多个子图展示的是同一量纲的数据，设置sharey=True可以让它们共用Y轴刻度，不仅节省空间，还便于横向对比数值的差异。此外，通过循环遍历坐标系对象，可以避免重复编写相同的样式代码，提高脚本的效率。

# 创建2x1的子图布局，共享Y轴
fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(10, 8), sharey=True)

# 第一个子图：正弦波
ax1.plot(x, np.sin(x), color='tab:blue')
ax1.set_title('Sine Component')
ax1.grid(True, linestyle=':', alpha=0.3)

# 第二个子图：余弦波
ax2.plot(x, np.cos(x), color='tab:orange')
ax2.set_title('Cosine Component')
ax2.set_xlabel('Time (seconds)')
ax2.grid(True, linestyle=':', alpha=0.3)

# 自动调整布局，防止标签重叠
plt.tight_layout()
plt.show()

这里引入的tight_layout()至关重要。在默认情况下，子图的标签往往会相互遮挡或与画布边缘冲突。该函数会自动计算并调整子图参数，确保所有元素都能完整显示。这是生成出版级图片前必须执行的最后一步清理工作。

场景三：超越默认——样式与图例的策略性应用

虽然Matplotlib的默认蓝色线条具有标志性，但在正式报告中，我们需要更丰富的视觉语言来区分数据系列。颜色、线型和标记点的组合使用，不仅能提升美感，更能编码额外的信息维度。

图例（Legend）是解读多系列图表的钥匙。然而，随意放置的图例常常遮挡数据趋势。最佳实践是将图例放置在数据稀疏的区域，或者利用bbox_to_anchor将其移至图表外部。同时，避免使用过于鲜艳或对比度低的颜色组合，考虑色盲友好型配色方案是专业性的体现。

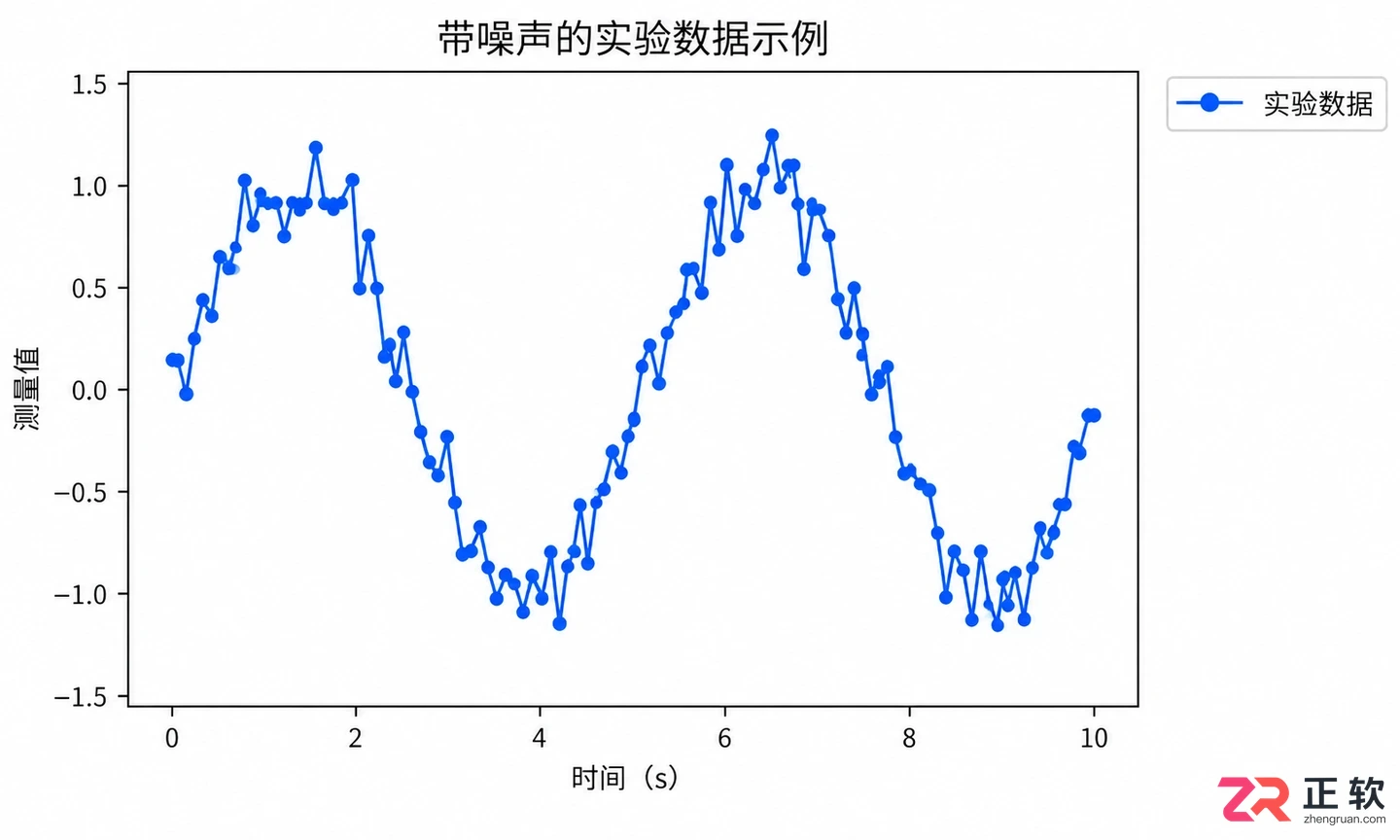

样式定制与图例位置调整示例

在实际操作中，我们可以通过字典统一管理样式参数，实现代码的模块化。这样，当需要更换整体主题时，只需修改配置字典，而无需逐行查找绘图命令。这种策略将“数据逻辑”与“表现逻辑”分离，符合软件工程的最佳实践。

# 定义样式配置
style_config = {
    'linewidth': 2,
    'marker': 'o',
    'markersize': 4,
    'label': 'Experimental Data'
}

# 绘制带有特定样式的图形
ax.plot(x, np.sin(x) + np.random.normal(0, 0.1, 100), **style_config)

# 添加图例，并放置在右上角外部
ax.legend(loc='upper left', bbox_to_anchor=(1, 1))

# 保存高分辨率图片
plt.savefig('plot.png', dpi=300, bbox_inches='tight')

注意bbox_inches='tight'参数在保存时的作用。它与tight_layout类似，但在输出文件时会裁剪掉多余的空白边缘，确保生成的图片文件紧凑且内容完整。这对于插入论文或PPT尤为重要，避免了后期手动裁剪的麻烦。

结语：控制力即生产力

回顾整个流程，从创建画布到定制细节，Matplotlib的学习曲线并非来自语法的复杂，而是来自对图形构成要素的认知重构。它不承诺一键生成完美图表，但它承诺只要你清楚自己想要什么，它就提供相应的工具去实现。

对于日常快速探索数据，简单的plt.plot()或许足够；但对于需要反复迭代、多方协作或正式发布的场景，掌握面向对象的绘图方式、精细控制坐标轴与布局，才是提升效率的关键。不要畏惧代码的长度，每一行显式的设置，都是对未来维护成本的节省。

当你不再依赖默认设置，而是开始思考“这个刻度是否必要”、“这个颜色是否传达了对比”时，你就真正掌握了数据可视化的主动权。Matplotlib不仅是一个绘图库，更是一套关于如何清晰表达数据的思维训练。
