CAD零基础入门：绘制矩形、标注尺寸并保存图纸
本文详解CAD中利用RECTANG命令绘制精确矩形的完整流程。通过指定第一个角点与相对坐标锁定宽高，结合线性标注验证几何尺寸，最终规范保存为DWG文件。掌握此流程可确保绘图、标注与文件持久化的一致性，避免常见操作偏差。
在CAD基础操作中，绘制一个尺寸精确且可保存的矩形是入门的关键。本文通过RECTANG命令结合相对坐标输入，演示如何从确定基准点到锁定宽高，再到添加线性标注验证尺寸，最后以DWG格式保存的全过程。读者将学会如何通过几何值、标注值与文件打开结果的一致性来验收绘图质量，并掌握排查常见偏差的方法。
开始前：统一单位与对象捕捉设置
新建图纸后，首要任务是确认当前绘图单位是否符合练习需求，通常将绘图单位理解为毫米。为确保后续标注的准确性，必须开启“端点”对象捕捉功能。若捕捉点错误地落在中点或邻近位置，标注数值将与真实边长不符，导致数据错误。
建议始终使用独立的练习文件进行操作，避免意外覆盖已有图纸。虽然不同CAD版本的保存窗口界面可能有所差异，但操作核心一致：务必主动确认文件名、保存路径以及DWG版本格式。
第一步：启动RECTANG命令并确定基准点

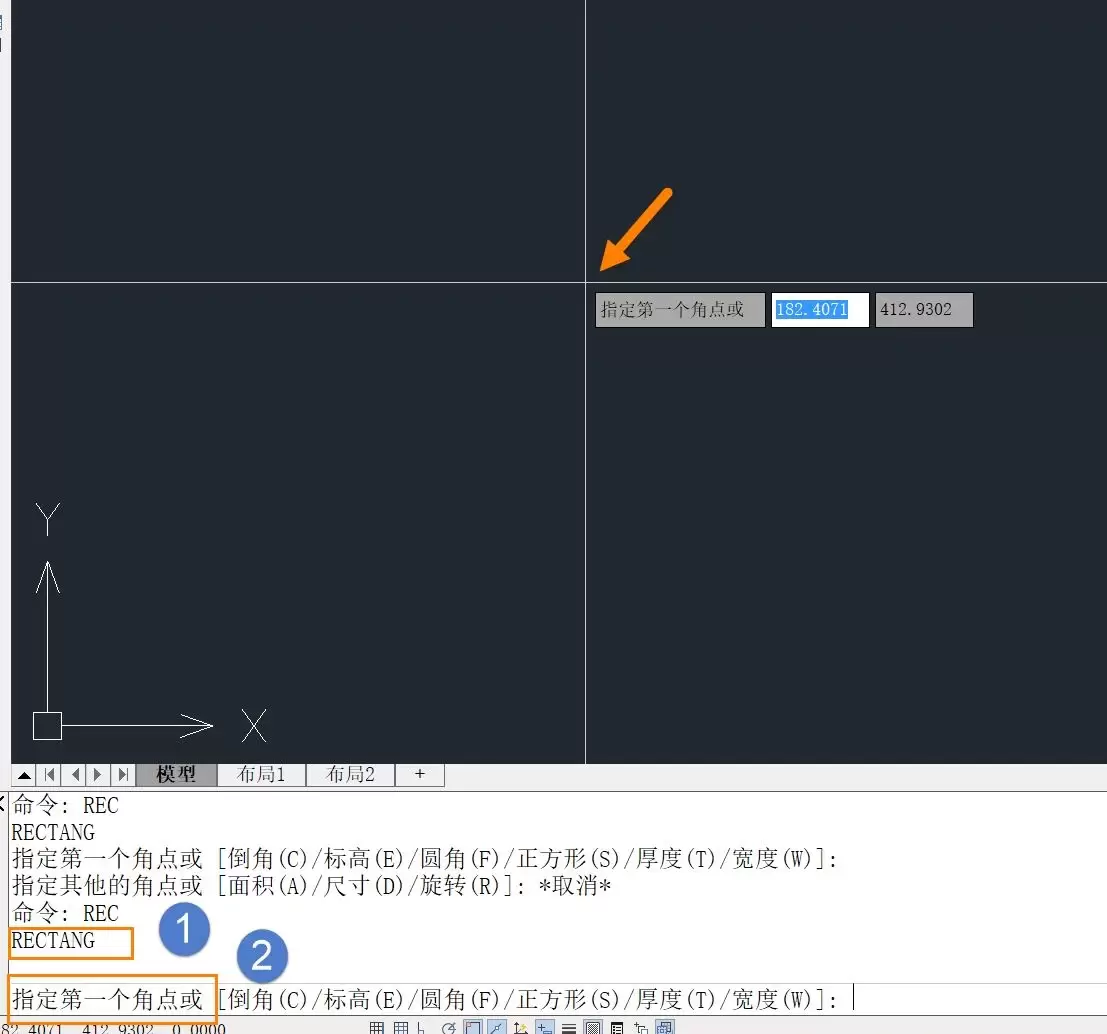

在命令行输入RECTANG并回车，或从绘图工具栏中选择矩形工具。当命令行提示“指定第一个角点”时，在绘图区的空白位置点击以确定基准点。此时仅确定了起点，矩形的宽度和高度尚未锁定。
第二步：利用相对坐标锁定矩形宽高
使用@符号指定第二角点
在命令行输入相对坐标，例如@100,80并回车。其中@表示相对于第一个角点的偏移量，前一个数字控制X方向的宽度，后一个数字控制Y方向的高度。若使用中文输入法导致标点变为全角，命令将无法识别，请务必切换至半角英文标点。
矩形生成后，建议使用距离测量工具核对两条边。若方向与预期相反但绝对尺寸正确，说明第二角点位于不同的象限；此时几何图形并未损坏，但在正式图纸中仍应按布局方向重新确定起点。
第三步：添加线性标注并检查关联
分别标注水平边与垂直边
使用线性标注工具，依次捕捉一条边的两个端点，并将尺寸线放置在轮廓外侧。水平边应显示100，垂直边应显示80。若数值不一致，应先撤销标注并检查捕捉点，严禁通过手工修改标注文字来掩盖几何错误。
当标注文字太小或太大时，应调整标注样式中的文字高度和箭头比例。需注意，样式调整仅影响显示效果，不会改变矩形的真实尺寸，因此调整后仍需再次测量几何对象以确保证据链完整。
第四步：规范保存为DWG文件
执行SAVEAS确认路径与版本
执行SAVEAS命令，选择明确的目录和文件名，并根据协作软件的要求选择对应的DWG版本。保存后，关闭练习文件并重新打开，确认矩形、标注和图层均完整存在。只有重新打开成功且内容无误，才算保存链路完整。
常见偏差判断与验收标准
矩形尺寸错误通常源于相对坐标格式错误或单位理解偏差；标注数值错误多由捕捉点选择失误引起；而重新打开文件缺少内容，则需检查是否保存到了另一个同名文件中。将这三类问题分开判断，比反复重画更能快速定位原因。
总结CAD矩形练习的验收顺序：首先利用RECTANG命令和相对坐标建立准确的几何图形，随后通过端点捕捉添加尺寸标注，最后保存并重新打开DWG文件。只有当几何值、标注值和文件持久化三者同时正确时，才视为该项CAD零基础练习的完成。
