本文提供SolidWorks零基础入门指南，详细讲解草图约束（水平、垂直、相切等）的应用、基础特征建模（拉伸、圆角、倒角）的操作步骤，以及工程图的标准绘制方法。通过分步解析，帮助初学者快速掌握从草图到零件再到工程图的完整建模流程，建立正确的三维设计思维。
理解SolidWorks建模核心逻辑
SolidWorks（简称SW）零基础入门的关键，不在于死记硬背所有命令，而在于理解“先草图，后特征，再工程图”的建模顺序。这一逻辑决定了模型的结构稳定性和修改的便捷性。

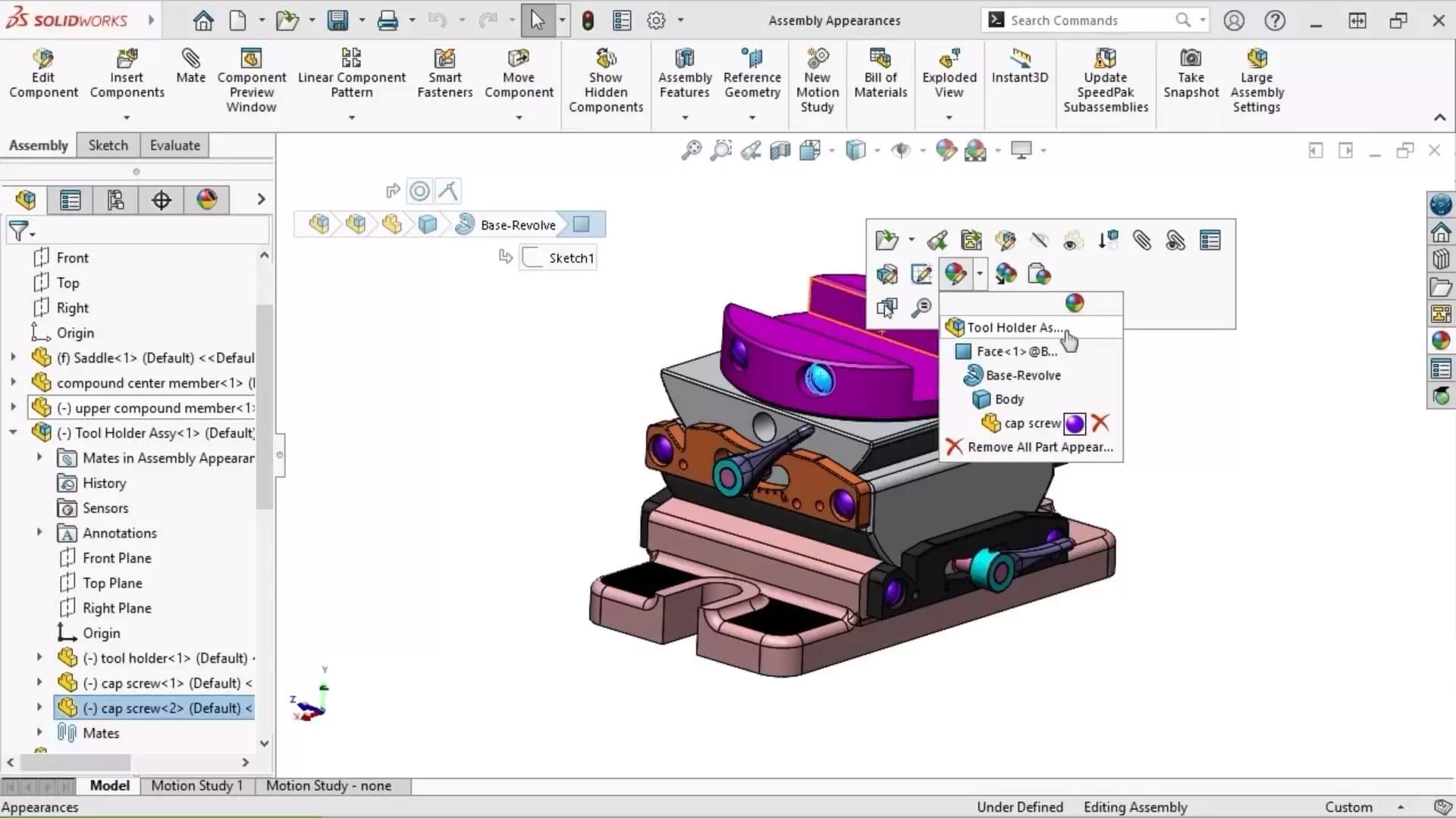

在开始操作前，请熟悉软件界面。SolidWorks采用基于特征的参数化设计，这意味着每一个操作都会记录在特征树中。理解这一点，有助于你在后续修改模型时，能够追溯并调整之前的步骤。
第一步：掌握草图绘制与约束
草图是三维建模的基础。一个完整的草图必须满足“完全定义”的状态，即草图线条变为黑色（而非蓝色），表示其位置和大小已完全确定，不会因外部因素发生不可控变化。
第1步：创建新草图并绘制基本轮廓
操作目的：建立零件的二维基础形状。
- 点击“前视基准面”（Front Plane），进入草图绘制模式。
- 使用“矩形”或“直线”工具，绘制一个简单的形状（如矩形或三角形）。
- 此时草图线条应为蓝色，表示“未定义”状态，尺寸和位置均不确定。
第2步：添加几何约束
操作目的：固定草图的相对位置和形状关系。
使用左侧工具栏的“智能尺寸”或“添加几何关系”工具，应用以下关键约束：
- 水平/垂直：确保线条与坐标轴平行。
- 相切：确保直线与圆弧平滑连接，无尖角。
- 同心：确保两个圆弧共享同一个圆心。
- 重合：确保两个点或线与点重合。
完成判断：当所有线条变为黑色，且尺寸标注完整无冲突时，草图即为完全定义。此时可尝试拖动草图边界，若形状不变仅位置移动，说明约束正确。
第二步：基础特征建模操作
草图完成后，通过“特征”工具将二维草图转化为三维实体。初学者应从基础特征开始，避免直接挑战复杂曲面。
第3步：拉伸凸台与拉伸切除
操作目的：生成零件的基本三维体积。
- 拉伸凸台：选中已完全定义的草图，点击“特征” → “拉伸凸台/基体”。在属性栏中设置拉伸深度（如50mm），点击确认。此时二维草图变为三维实体。
- 拉伸切除：在实体表面新建草图，绘制需要去除材料的形状（如圆孔或凹槽）。点击“特征” → “拉伸切除”**，设置深度为“完全贯穿”，即可在实体上挖空。
第4步：添加圆角与倒角
操作目的：优化零件外观，满足加工要求。
- 圆角：点击“特征” → “圆角”**，选择需要倒圆的边线，输入半径值（如2mm）。圆角可使零件更安全，并减少应力集中。
- 倒角：点击“特征” → “倒角”**，选择边线，设置距离或角度参数。倒角常用于去除毛刺或方便装配。
完成判断：观察3D视图，模型应具备清晰的实体体积、孔洞及边缘处理。检查FeatureManager设计树，确认每一步操作均按顺序列出。
第三步：工程图绘制与标注
工程图是制造环节的依据。将3D模型转化为2D工程图，需遵循国家标准（GB）或ISO标准。
第5步：创建工程图文件
操作目的：生成符合制造标准的二维图纸。
- 点击“文件” → “新建” → “工程图”**。
- 选择图纸格式（如A3或A4），设置比例（通常为1:1）。
- 在左侧FeatureManager设计树中，右键点击“模型视图”**，选择“从模型/零件”**。
第6步：添加标准视图与尺寸
操作目的：完整表达零件结构。
- 主视图：选择最能反映零件形状特征的方向作为主视图。
- 俯视图/左视图：利用“标准三视图”**工具，自动生成投影视图。
- 等轴测图：添加“相对视图”**，选择“等轴测”**，便于直观理解零件立体结构。
- 标注尺寸：使用“智能尺寸”**工具，标注关键安装尺寸、配合尺寸及外形尺寸。注意避免重复标注和尺寸冲突。
常见问题与调整建议
- 问题：草图无法完全定义。
原因：缺少必要的约束或尺寸。
解决：检查是否有自由移动的线段，补充水平、垂直或重合约束。 - 问题：工程图视图显示不全。
原因：图纸比例设置不当或模型超出图纸范围。
解决：调整图纸比例，或使用“视图缩放”**工具调整显示范围。 - 问题：特征树顺序错误导致修改失败。
原因：后续特征依赖的几何体被删除或修改。
解决：在FeatureManager设计树中，右键点击错误步骤，选择“重定位置”**或调整特征顺序。
总结
SolidWorks零基础入门的核心在于“草图完全定义”和“特征顺序合理”**。通过反复练习草图约束、基础特征建模及工程图绘制，初学者可以逐步建立正确的三维设计思维。建议从简单零件入手，逐步增加复杂度，并在每一步操作后观察特征树，确保模型的可修改性和稳定性。
